轮毂轴承 - 后 - 左侧 ((拆卸和更换))
校正代码
3103010012
FRT
0.60
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-16: 更新了将轮毂轴承固定到转向节的螺栓的扭矩，从 115 Nm 更改为 85 Nm。
- 2026-03-06: 将后制动盘固定到轮毂轴承的螺栓从 10 毫米更新为 T30。
设备：
- 1096075-00-A 液压轮毂轴承拉拔器工具
- 1062500-00-A 磁场观察器卡片
警告
对于装配了 18 英寸钢轮的车辆，可能只能使用零件号为 1044121* 或 1044122* 的轮毂轴承。更多信息请参阅零件目录。
| 零件号 | 钢轮 | 合金轮 |
| 1044121* | 可使用 | 可使用 |
| 1044122* | 可使用 | 可使用 |
| 1044123* | 请勿使用 | 可使用 |
| 1044124* | 请勿使用 | 可使用 |
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后制动钳固定到左后转向节的螺栓（2 个） |  83 Nm (61.2 lbs-ft) |
|
更换 | 1088969-00-B |
| 将左后轮毂轴承固定到左后转向节的螺栓（3 个） |
85 Nm (62.7 lbs-ft) |
|
重复使用 | |
| 将左后制动盘固定到轮毂轴承的螺栓 | 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将左半轴固定到轮毂轴承总成的螺母 | 300 Nm (221.2 lbs-ft) |
|
更换 | 1765133-00-A |
拆卸
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
-
拆下左后轮毂盖。
注使用轮毂饰板拆卸工具松开卡子。
-
松开左侧后半轴螺母。
- 松开左侧后轮毂螺母，但请勿在此时拆下车轮。请参阅 轮毂总成（拆卸和安装）。
- 解锁车辆网关。请参阅 网关（解锁）。
- 踩下制动踏板。
- 在触摸屏上，点击，选择电子驻车制动 (EPB) 选项中的Both，再选择操作选项中的START，最后点击Run。
- 拆下左侧后车轮。请参阅 轮毂总成（拆卸和安装）。
-
拆下并弃用将左侧后制动钳固定到左侧后转向节的螺栓 (x2)，从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
TIp推荐使用以下工具
- 外梅花套筒 E18
- 棘轮/扭矩扳手
-
拆下并弃用螺母，然后拆下将左侧半轴固定到轮毂总成的垫圈。
注垫圈固定在螺母上。TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 32 毫米深冲击套筒
-

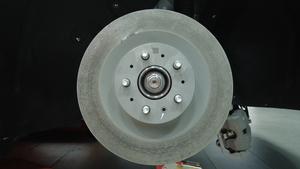

拆下将左侧后制动盘固定到轮毂的螺栓。
注新款车辆上的紧固件类型可能有所不同。TIp推荐使用以下工具
- 1/4 英寸钻头 10 毫米深磁性套筒
- 1/4 英寸钻头六角梅花套筒，T30
-

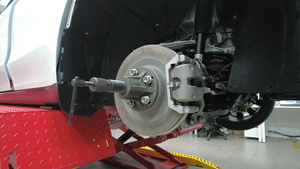

向左侧后制动盘上安装轮毂拉拔器，然后将拉拔器垫圈 (x5) 和轮毂螺母 (x5) 安装到制动盘螺柱上并用手拧紧。
- 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
- 从左侧后制动盘螺柱上拆下轮毂螺母 (x5) 和拉拔器垫圈 (x5)，然后从制动盘上拆下轮毂拉拔器。
-

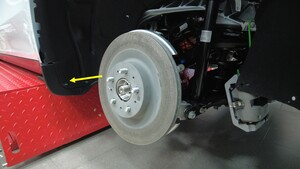

将左后制动盘从车辆上拆下。
注将制动盘正面朝下放置，以降低制动盘正面受损风险。
-

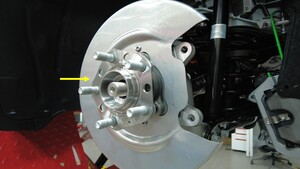

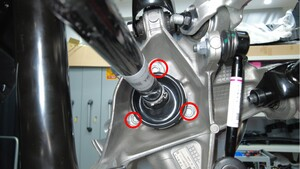

拆下将左侧后轮毂固定到转向节的螺栓 (x3)，然后将轮毂从车辆上拆下。
警告拾取工具或磁性零件托盘产生的磁场可能永久损坏轮毂轴承/轴承调节环上的磁象。将轮毂轴承放置在非磁性表面上注推荐使用以下工具
- 18 毫米套筒
安装

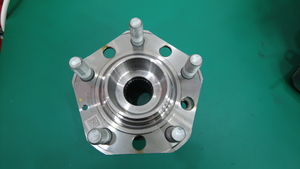

- 安装前，检查左后轮毂轴承上的调节环：使用磁场观察卡确保调节环上的磁场未被损坏。
- 使用异丙醇 (IPA) 湿巾清洁左后轮毂轴承和轮毂转速传感器接合面。
-
向左侧后半轴总成外侧涂抹 Molykote M-77 润滑膏。
注如有必要，请在涂抹前清洁半轴。警告在轴上涂抹的量应不超过 1 克。请勿涂抹在花键上。
-
对齐左后驱动电机的半轴花键，然后将左后轮毂轴承安装到左后转向节上。
-
安装将左后轮毂轴承固定到左后转向节的螺栓（3 个）。85 Nm (62.7 lbs-ft)注推荐使用以下工具
- 18 毫米套筒
-
将左后制动盘安装到车辆上。
-
安装将左侧后制动盘固定到轮毂的螺栓。5 Nm (3.7 lbs-ft)注新款车辆上的紧固件类型可能有所不同。TIp推荐使用以下工具
- 1/4 英寸钻头 10 毫米深磁性套筒
- 1/4 英寸钻头六角梅花套筒，T30
-
安装新的螺栓（2 个），将左后制动钳固定到左后转向节。83 Nm (61.2 lbs-ft)TIp推荐使用以下工具
- 外梅花套筒 E18
警告安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。 -
在半轴上安装新的半轴螺母和垫圈并手动拧紧。
-
安装左侧后车轮。请参阅 轮毂总成（拆卸和安装）。
注请勿在此时紧固左后轮毂螺母。
- 在触摸屏上，点击，选择电子驻车制动 (EPB) 选项中的Both，再选择操作选项中的STOP，最后点击Run。
- 退出“维护模式”。请参阅 维护模式。
- 紧固左后轮毂螺母。请参阅 轮毂总成（拆卸和安装）。
-

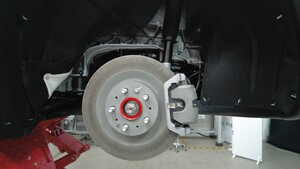

紧固左后半轴螺母。300 Nm (221.2 lbs-ft)TIp推荐使用以下工具
- 32 毫米深冲击套筒
- 回旋头棘轮/回旋头扭矩扳手
-
安装左前轮毂盖。
注将气门嘴与轮毂盖腔体对齐。
- 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
