线束 - 车顶篷 ((拆卸和更换))

校正代码 1710050102 FRT 0.95 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前部顶篷。请参阅前车顶篷 ((拆卸和安装))

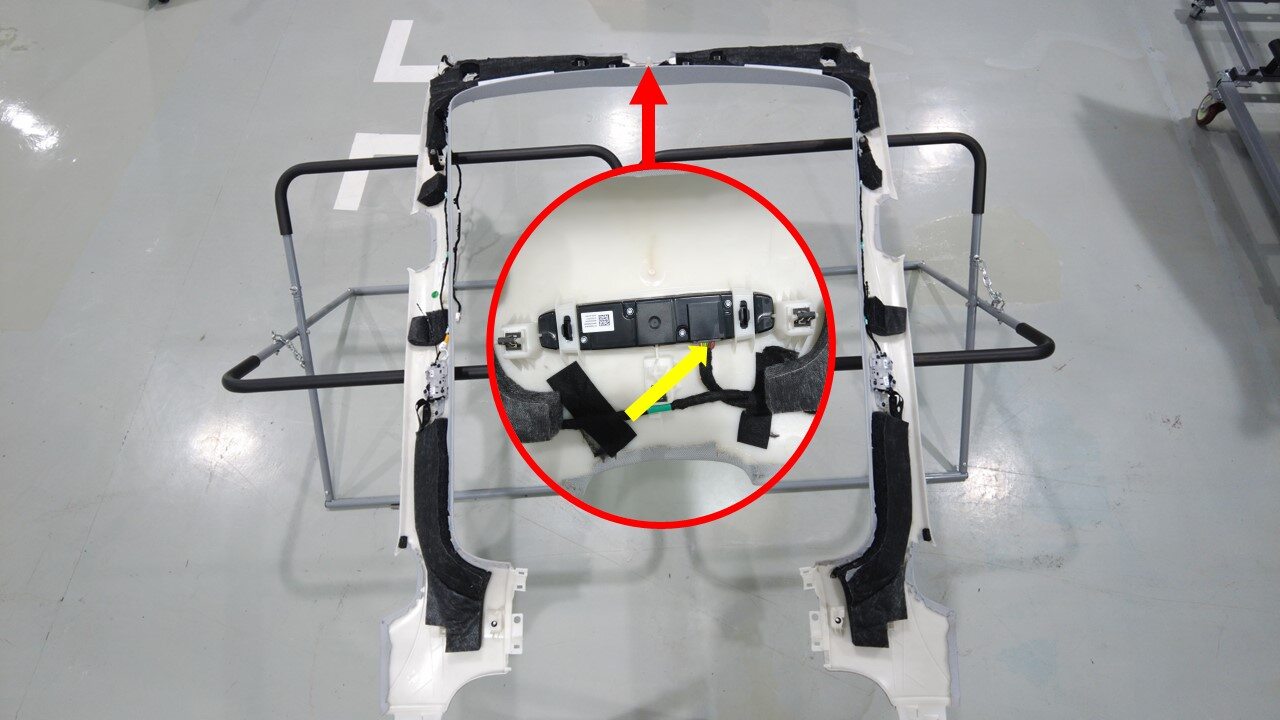

  2. 断开前顶部控制台连接器。

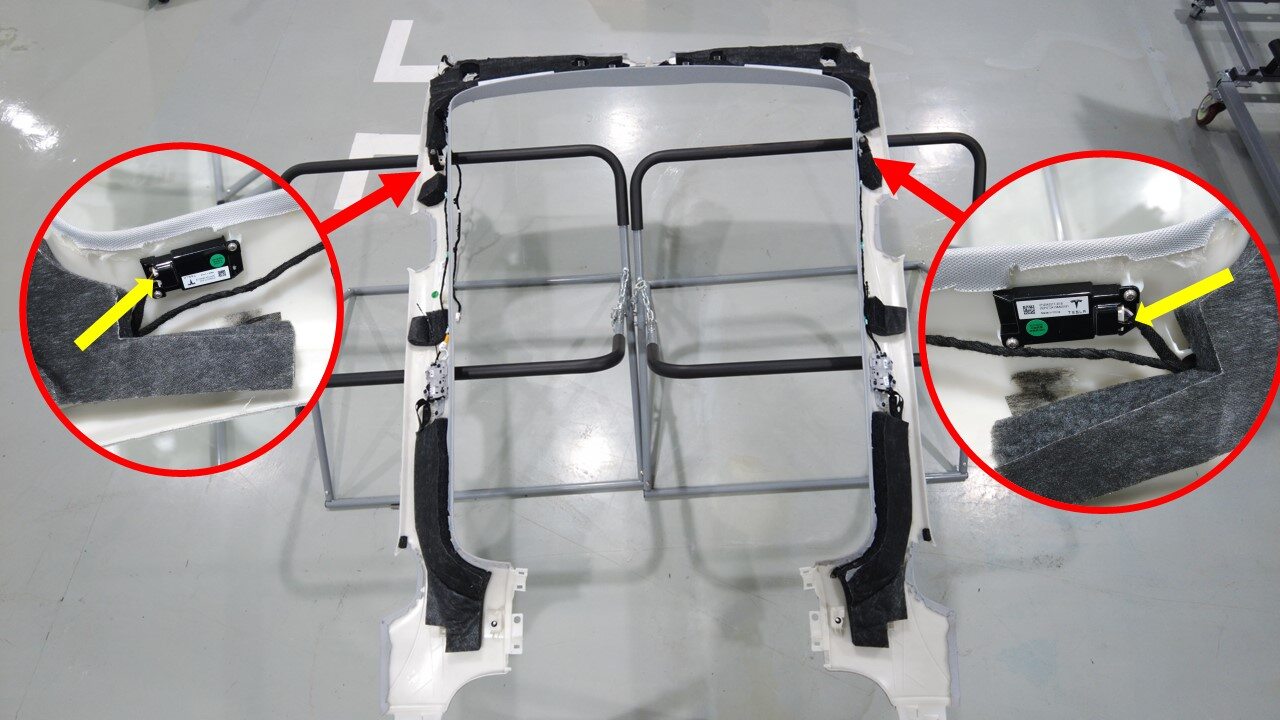

  3. 断开前部顶篷麦克风连接器(2 个)。

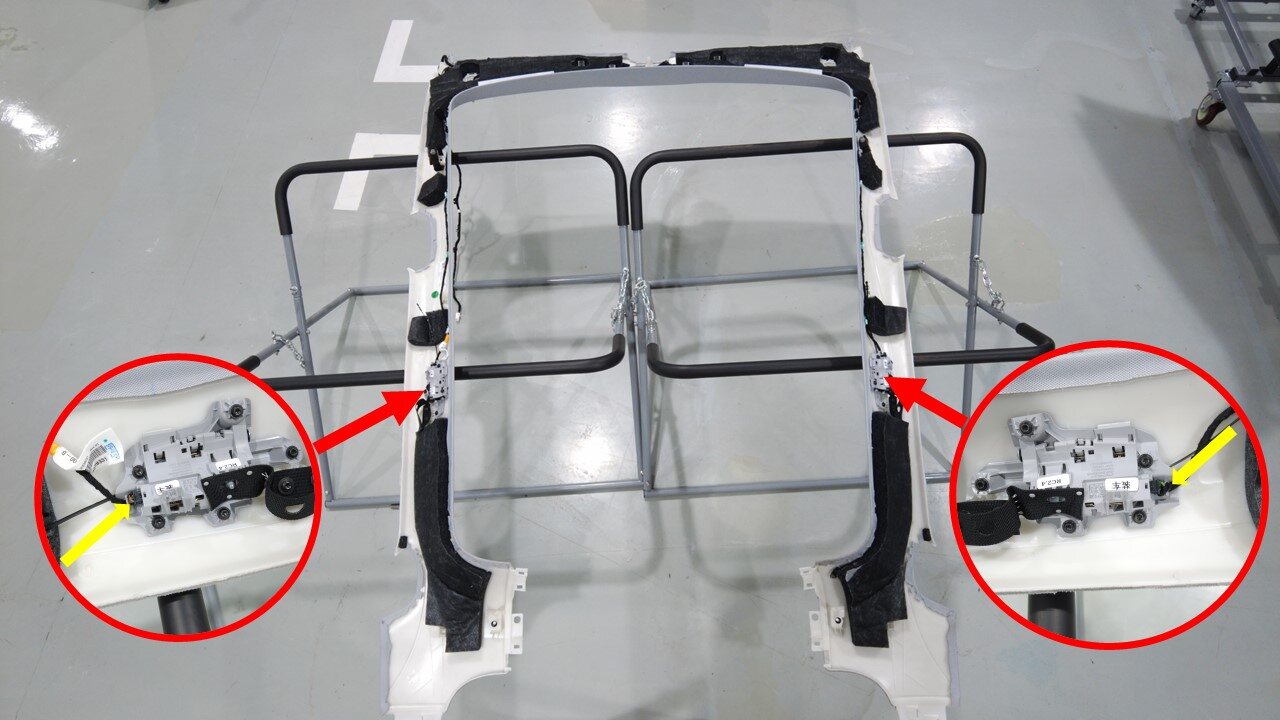

  4. 断开前部顶篷地图灯连接器(2 个)。

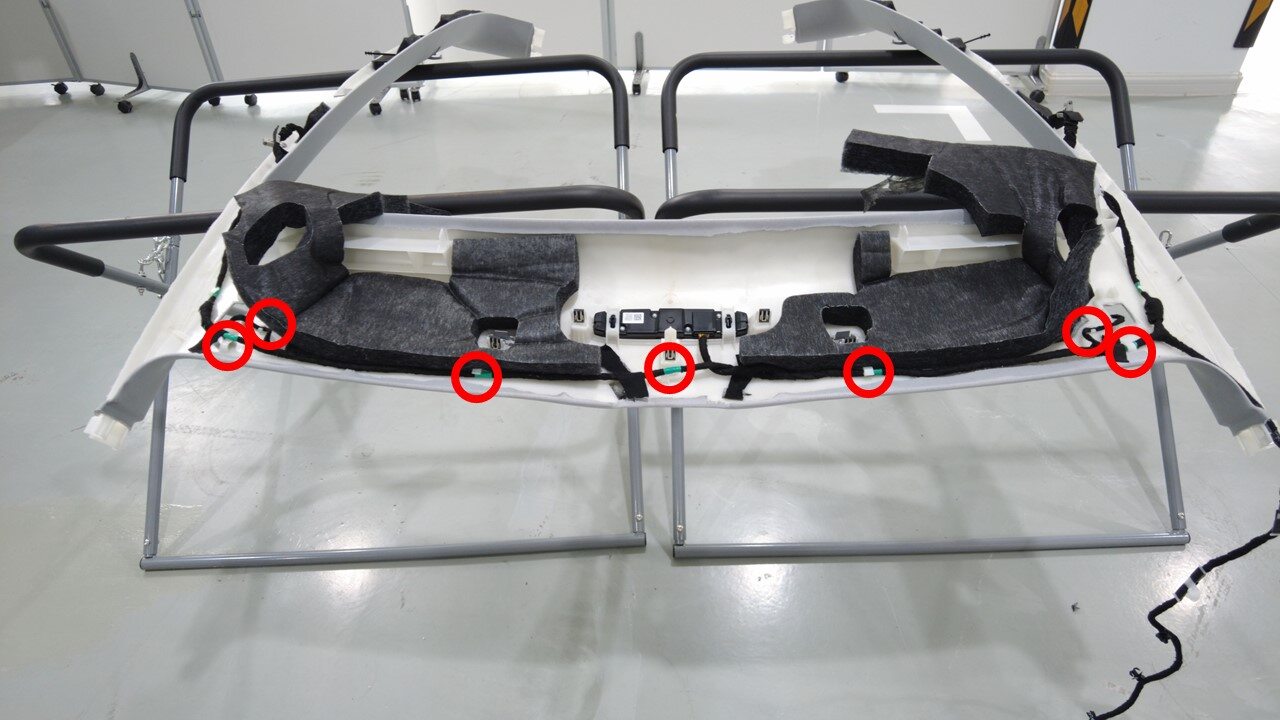

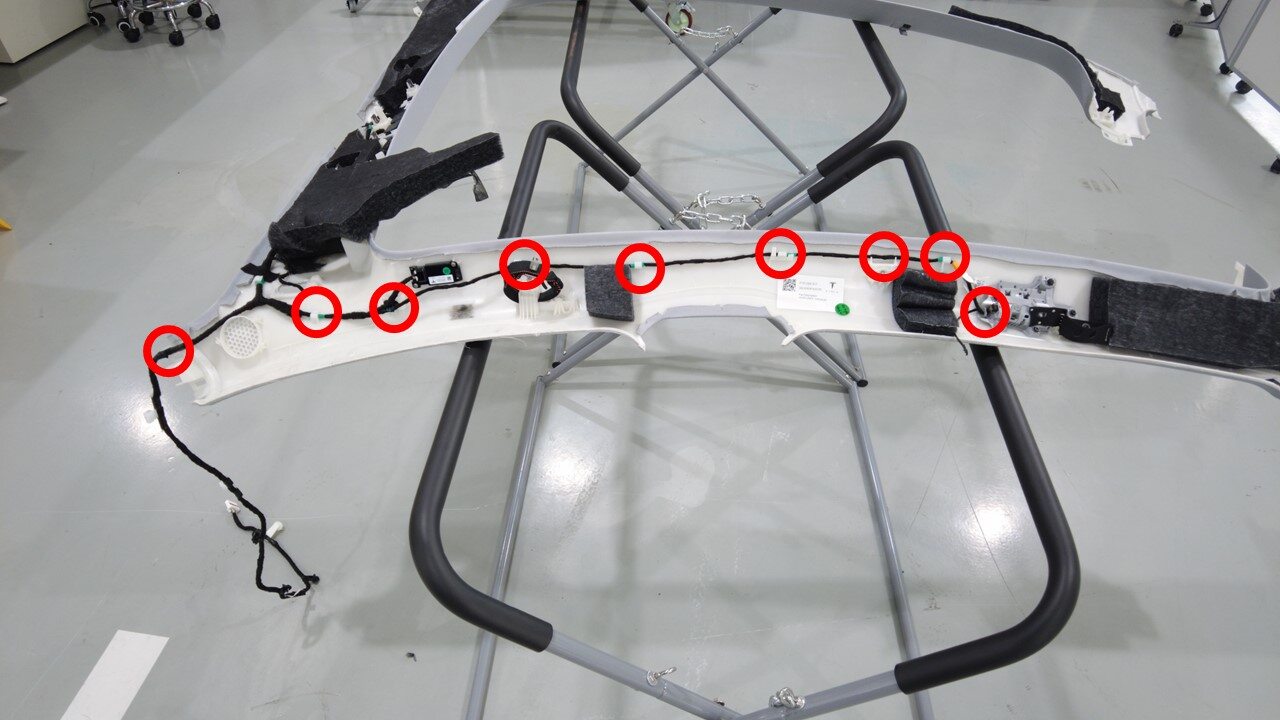

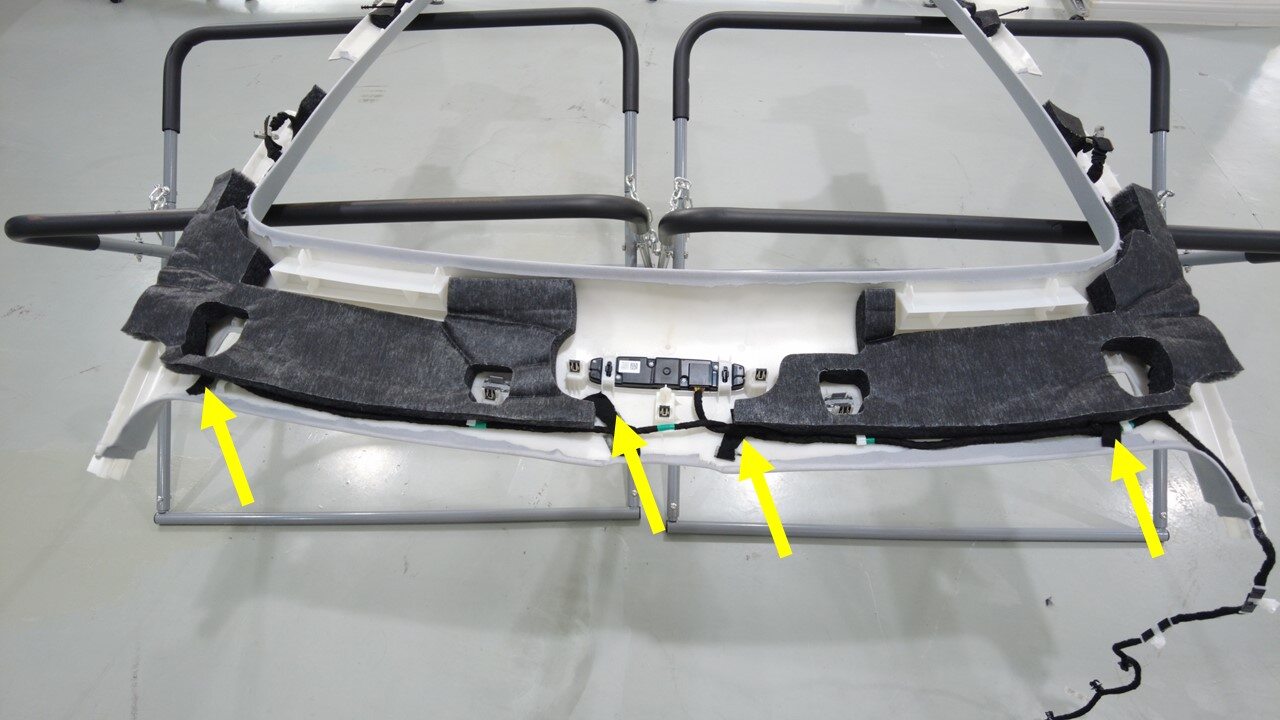

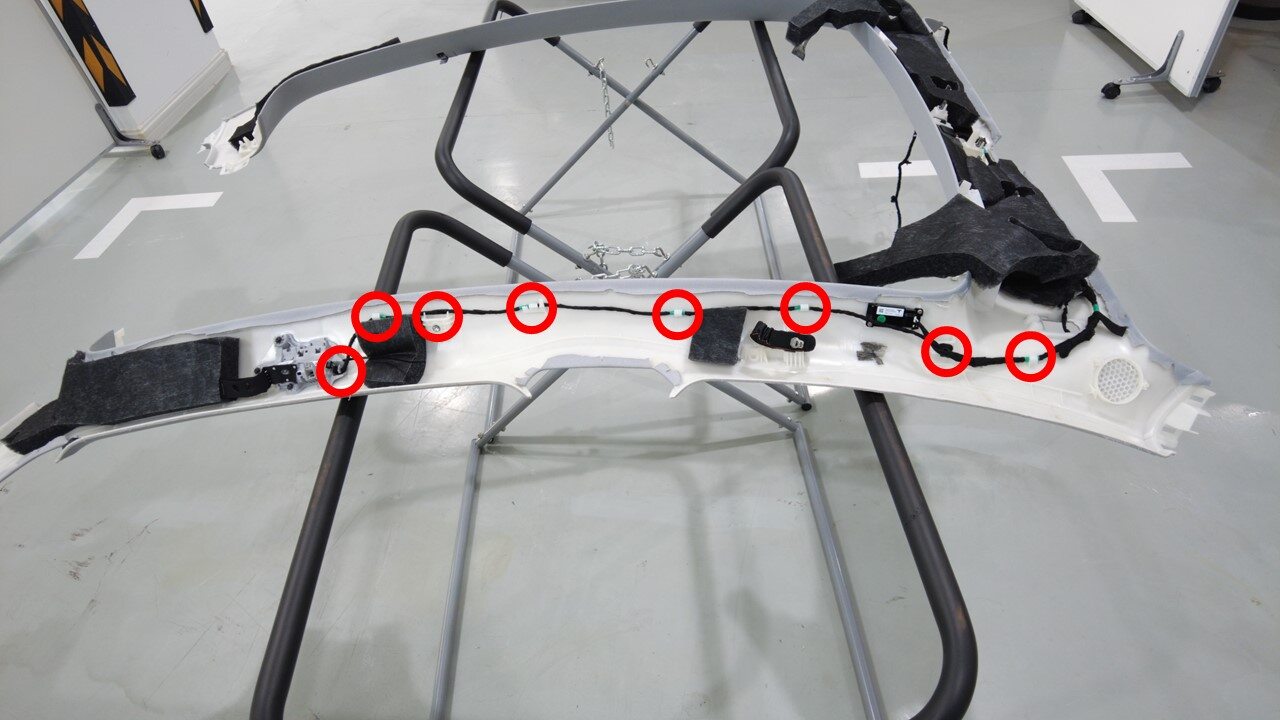

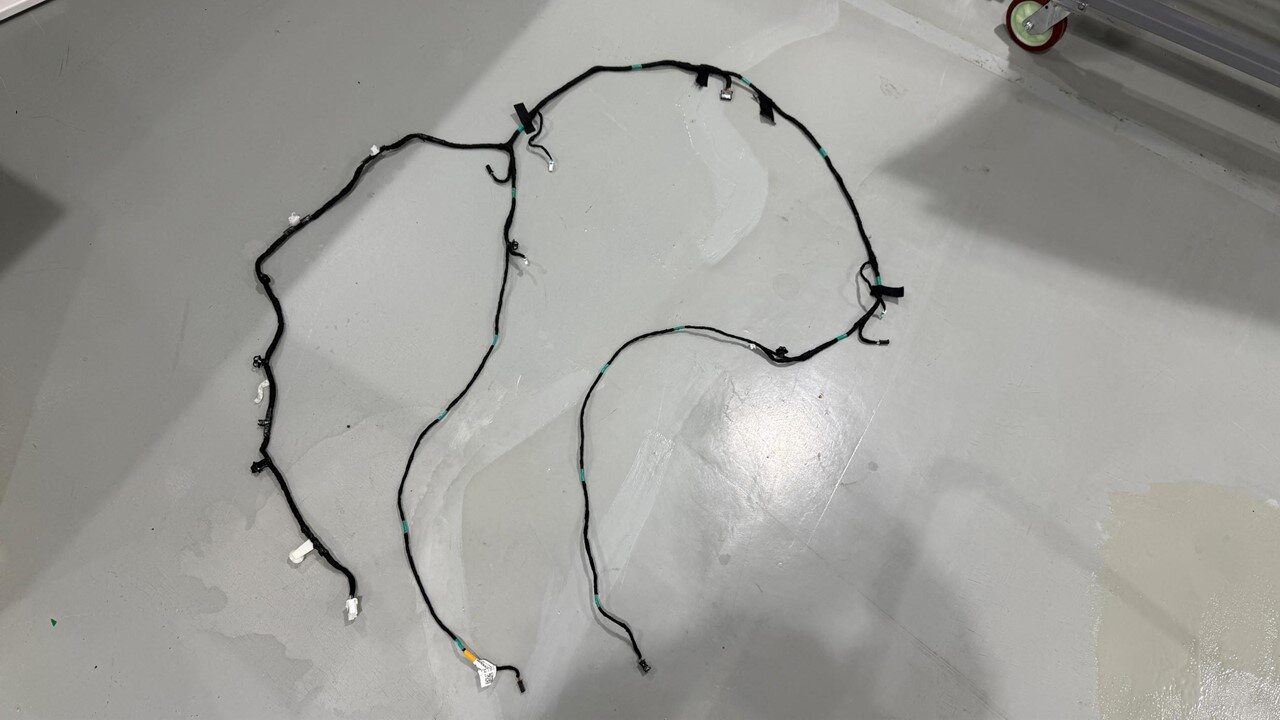

  5. 松开树形头卡子(2 个),卡子(22 个)并揭下胶带,将顶篷线束从前部顶篷上拆下。
    Informational PurposesAn informational icon, calling your attention

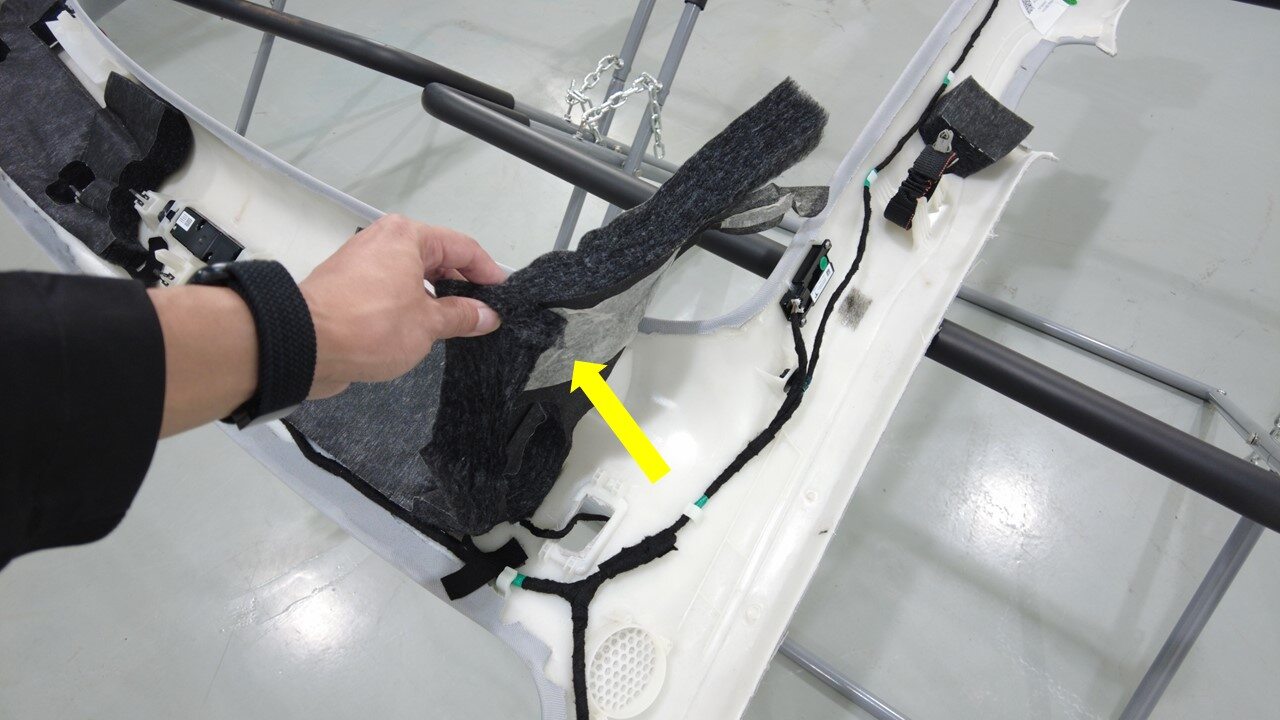

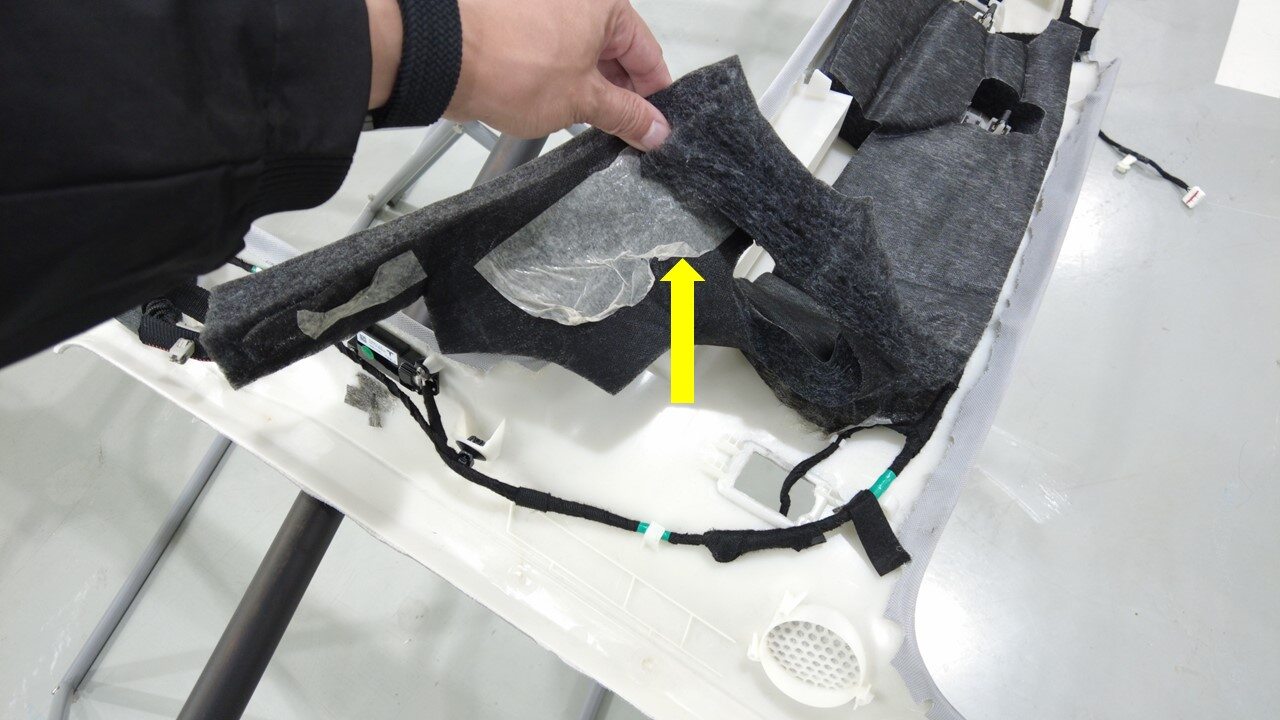

    部分提起 NVH 棉垫以松开前部顶篷线束。注意请勿损坏 NVH 棉垫。

安装

  1. 紧固树形头卡子(2 个),卡子(22 个)并粘贴胶带,将顶篷线束安装到前部顶篷上。
    Informational PurposesAn informational icon, calling your attention
    必要时可粘贴新的胶带。
  2. 连接前部顶篷地图灯连接器(2 个)。
  3. 连接前部顶篷麦克风连接器(2 个)。
  4. 连接前顶部控制台连接器。
  5. 安装前部顶篷。请参阅前车顶篷 ((拆卸和安装))
