驱动轮毂 142Mm 法兰 ((拆卸和更换))

校正代码 3101010102 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1096075-00-A 液压轮毂轴承拉拔器工具
  • 1062500-00-A 磁场观察器卡片

扭矩规格

表 1. 扭矩规格驱动轮毂 142Mm 法兰 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前轮毂轴承固定到左前转向节的螺栓(3 个)
115 Nm (84.8 lbs-ft)
  • 18 毫米套筒
重复使用
将左前制动盘固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 2 英寸加长件
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
重复使用
将左前制动钳固定到左前转向节的螺栓(2 个)
94 Nm (69.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换 1088969-00-B
将左前制动软管支架固定到左前转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 4 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
左前半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
更换 1765133-00-A

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双支撑架
  2. 拆下左前轮毂盖。
    Informational PurposesAn informational icon, calling your attention
    使用轮毂饰板拆卸工具松开卡子。
  3. 松开左前驱动单元半轴螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 长断路器杆
    • 32 毫米深冲击套筒
  4. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)

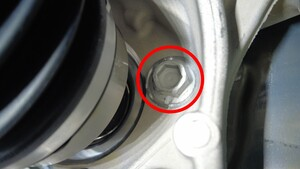

  5. 拆下将左前制动软管支架固定到左前转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

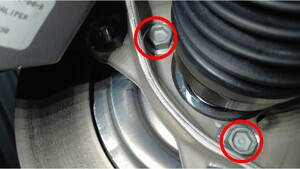

  6. 拆下并弃用将左前制动钳固定到左前转向节的螺栓(2 个),将制动钳从转向节上拆下,然后将制动钳挂在 S 型钩上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  7. 拆下并弃用左前驱动单元半轴螺母和垫圈。
    Informational PurposesAn informational icon, calling your attention
    垫圈固定在螺母上。
  8. 拆下将左前制动盘固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  9. 将液压轮毂轴承拉拔器工具放置在左前轮毂支柱上,然后手动拧紧轮毂带耳螺母(5 个)。
  10. 将左前驱动单元半轴从左前轮毂轴承总成上分离。
    Informational PurposesAn informational icon, calling your attention
    将轮毂轴承固定在适当位置,同时顺时针转动液压轮毂轴承拉拔器工具把手,将左前驱动单元半轴从轮毂轴承总成上分离。
  11. 将轮毂轴承拉拔器工具从左前轮毂支柱上拆下。
  12. 将左前制动盘从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    将制动盘正面朝下放置,以降低制动盘正面受损风险。
  13. 拆下将左前轮毂轴承固定到左前转向节的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
  14. 将左前轮毂轴承从车上拆下。

安装

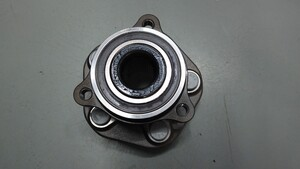

  1. 安装前,检查左前轮毂轴承上的调节环:使用磁场观察卡确保调节环上的磁场未被损坏。

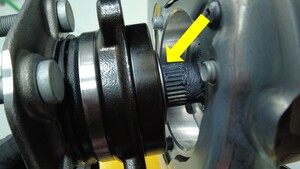

  2. 向左后半轴总成外侧涂抹 Molykote M-77 润滑剂
    Informational PurposesAn informational icon, calling your attention
    如果需要,请在涂抹前清洁半轴。
    Informational PurposesAn informational icon, calling your attention
    在轴上涂抹的量应不超过 1 克。
  3. 对齐左前驱动单元半轴花键,然后将左前轮毂轴承安装到左前转向节上。
  4. 安装将左前轮毂轴承固定到左前转向节的螺栓(3 个)。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
  5. 将左前制动盘安装到车辆上。
  6. 安装将左前制动盘固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  7. 在半轴上安装新的半轴螺母和垫圈并手动拧紧。
  8. 安装新的螺栓(2 个),将左前制动钳固定到左前转向节。
    94 Nm (69.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    安装后,使用记号笔做下标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  9. 安装将左前制动软管支架固定到左前转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  10. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  11. 完全紧固新的左前驱动单元半轴螺母。
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 32 毫米深冲击套筒
  12. 安装左前轮毂盖。
    Informational PurposesAn informational icon, calling your attention
    将气门嘴与轮毂盖腔体对齐。
  13. 将车辆从举升机上移走。请参阅举升车辆 - 双支撑架
