转向机 - 左驾驶 ((拆卸和更换))

校正代码 3201010202 FRT 0.75 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 转向机 - 左驾驶 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个）
46.5 Nm (34.3 lbs-ft)
  • 外梅花套筒 Plus EP14
 重复使用
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
 更换 1111523-00-A
将转向机总成固定到前副车架的内侧螺栓（2 个）
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
 重复使用
将转向机总成固定到前副车架的外侧螺栓（2 个）
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
 重复使用

安装

  1. 将转向机总成安装到车辆上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿损坏任何其他部件。
    Informational PurposesAn informational icon, calling your attention
    注
    通过前备箱储物单元的开口安装转向机总成。先将转向机总成右侧安装到前备箱区域，然后将转向机总成左侧滑入车内。
  2. 预装将转向机总成固定到前副车架的外侧螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    将在后续步骤中紧固。
  3. 预装将转向机总成固定到前副车架的内侧螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    将在后续步骤中紧固。
  4. 紧固将转向机总成固定到前副车架的内侧螺栓（2 个）。
    75 Nm (55.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 18 毫米套筒
  5. 紧固将转向机总成固定到前副车架的外侧螺栓（2 个）。
    47 Nm (34.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 15 毫米套筒
  6. 安装将转向机线束固定到前副车架的夹子。
  7. 连接转向机总成连接器（4 个）。
  8. 向下滑动电动转向柱，将其安装到转向机总成上。
  9. 安装新的螺栓，将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米深套筒
  10. 松开弹力绳，将散热器总成放回正常位置。
  11. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个）。
    46.5 Nm (34.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花套筒 Plus EP14
  12. 安装将转向机线束固定到前备箱储物单元加固支架的夹子（3 个）。
  13. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  14. 连接低压电源。请参阅低压电源（断开和连接）。
  15. 拆下方向盘托架。
  16. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  17. 重新安装软件。请参阅软件重新安装 - 触摸屏。

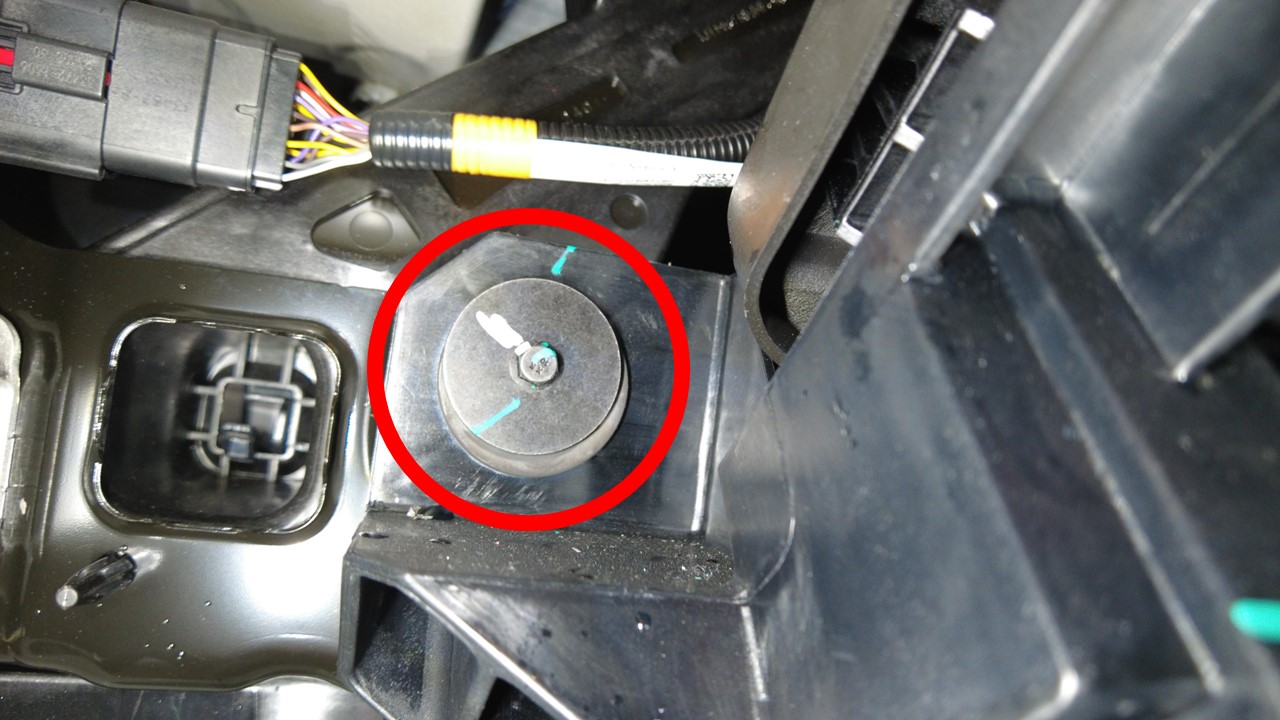

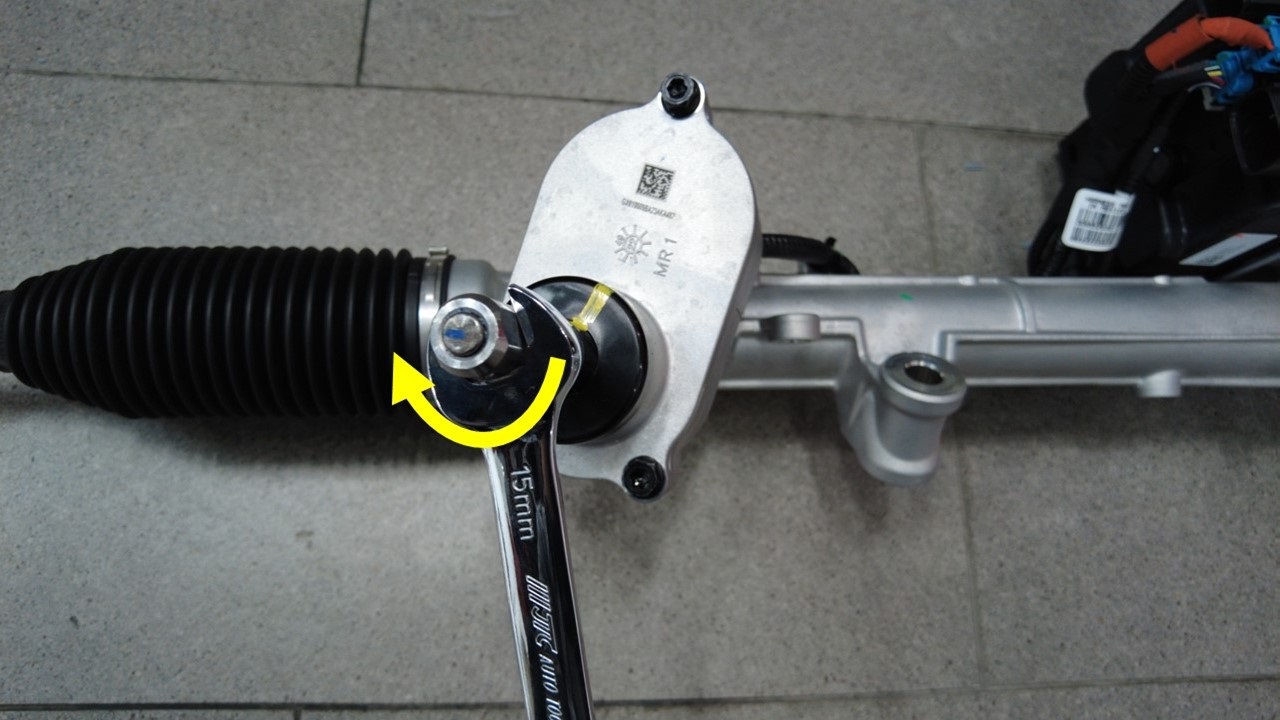

  18. 将方向盘回正。

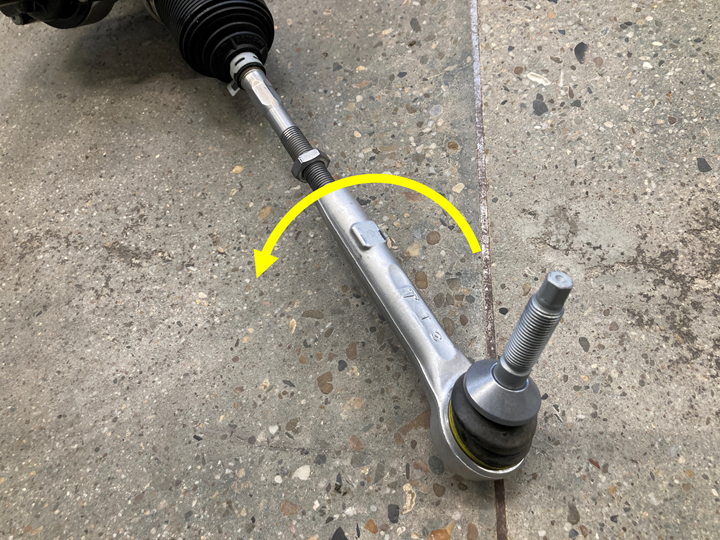

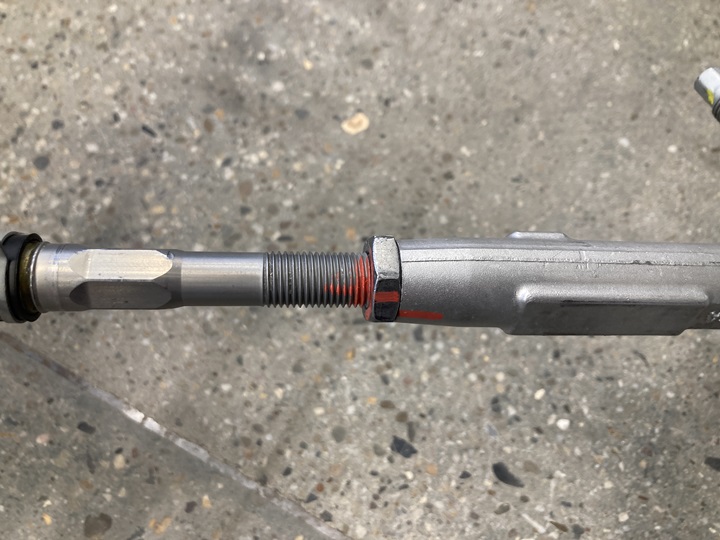

  19. 安装左右横拉杆。请参阅外横向拉杆 - 左 ((拆卸和更换))。
  20. 在 Toolbox 中， 点击Actions选项卡，在搜索字段中输入 "TEST_SCCM_X_STEERING-WHEEL-ANGLE"，选择TEST_SCCM_X_STEERING-WHEEL-ANGLEvia Toolbox: (link)，点击Run，然后等待例行程序完成。
  21. 在 Toolbox 中， 点击Actions选项卡，在搜索字段中输入 "PROC_EPAS_ESP_CLEAR-ANGLE-OFFSETS"，选择PROC_EPAS_ESP_CLEAR-ANGLE-OFFSETSvia Toolbox: (link)via Service Mode: Chassis ➜ Alignment & Tires ➜ Clear Applied Offset，点击Run，然后等待例行程序完成。
  22. 在 Toolbox 中， 点击Actions选项卡，在搜索字段中输入 "TEST_EPAS3P_X_CHECK-APPLIED-ANGLE-OFFSET"，选择TEST_EPAS3P_X_CHECK-APPLIED-ANGLE-OFFSETvia Toolbox: (link)，点击Run，然后等待例行程序完成。
  23. 断开笔记本电脑与车辆的连接。
  24. 退出“维护模式”。请参阅维护模式。
  25. 升起左前车窗，关闭左前车门。
  26. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
