坐垫支架 - 第一排座椅 ((拆卸和更换))

校正代码 1307010102 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

拆卸

  1. 拆下 A 柱下部总成。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。

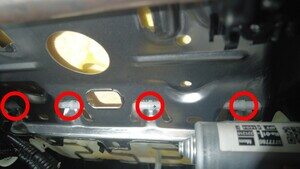

  2. 松开将左前座椅线束固定到门槛饰板的夹子（4 个）。
  3. 将左前座椅线束从驾驶室左前地毯下方拉出。
  4. 将左前座椅移至最前端。
  5. 打开左后车门，降下左后车窗。
  6. 拆下并弃用将驾驶位座椅后部固定到车身的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  7. 将座椅移至最后端。
  8. 拆下并弃用将驾驶位座椅前部固定到车身的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  9. 将左前座椅向后倾斜，以便接触左前座椅底部。
    注
    无需将左侧座椅线束从车身控制器上断开。

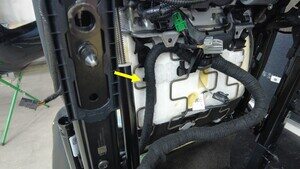

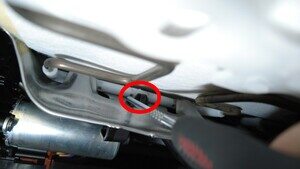

  10. 拆下将左前座椅线束固定到座椅外侧滑轨的夹子。
  11. 将左前座椅移至最前端。

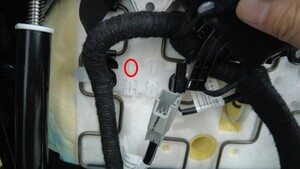

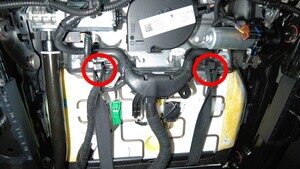

  12. 解开左前座椅线束支架上的系带（2 个）。

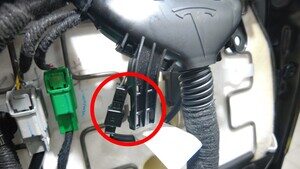

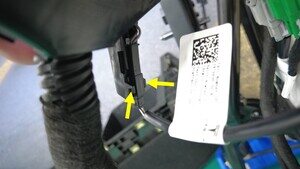

  13. 松开锁片（2 个），将座椅占用传感器连接器从左前座椅线束支架上拆下。
  14. 断开左前座椅占用传感器连接器，然后将线束置于一旁。

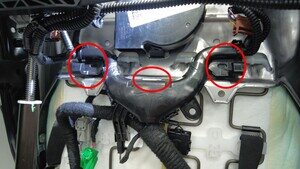

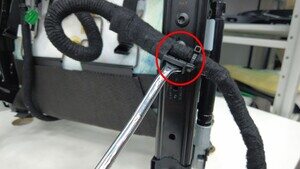

  15. 松开卡子（3 个），将座椅线束支架从左前座椅总成上拆下。
    注

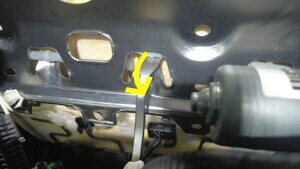

    使用 90 度尖凿松开支架背面的卡子。

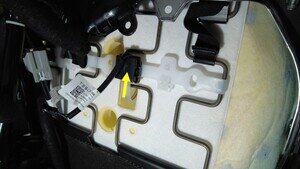

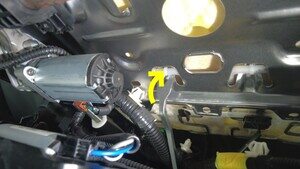

  16. 断开靠背加热器连接器，然后将连接器从座椅底部分离。
    注

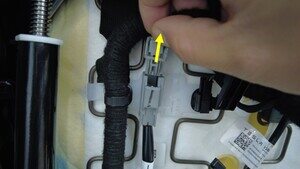

    向前滑动连接器，将其从座椅总成上松开。

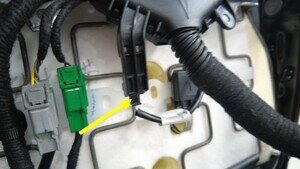

  17. 断开座垫加热器连接器，然后将连接器从座椅底部分离。
    注
    向前滑动连接器，将其从座椅总成上松开。

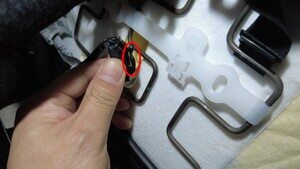

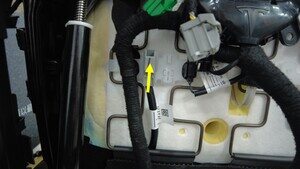

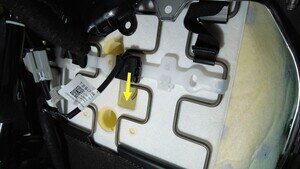

  18. 按住固定夹，将座椅占用传感器从座椅底部拆下。
  19. 拆下将线束固定到左前座椅底部的夹子（位于座垫加热器连接器旁）。

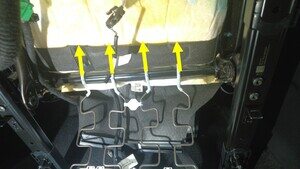

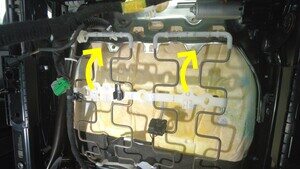

  20. 在协助下，将座垫固定夹（2 个）从左前座椅悬架上拆下。

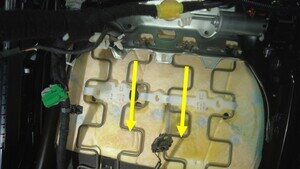

  21. 在协助下，将左前座垫悬架上部从座椅框架上拆下。
    注
    反向使用卡子撬具，将座椅悬架拆下。向下按压座椅悬架，注意用力适度，将悬架彻底从座椅框架上分离。

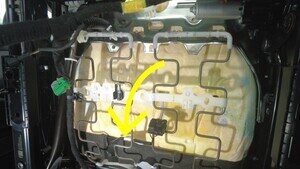

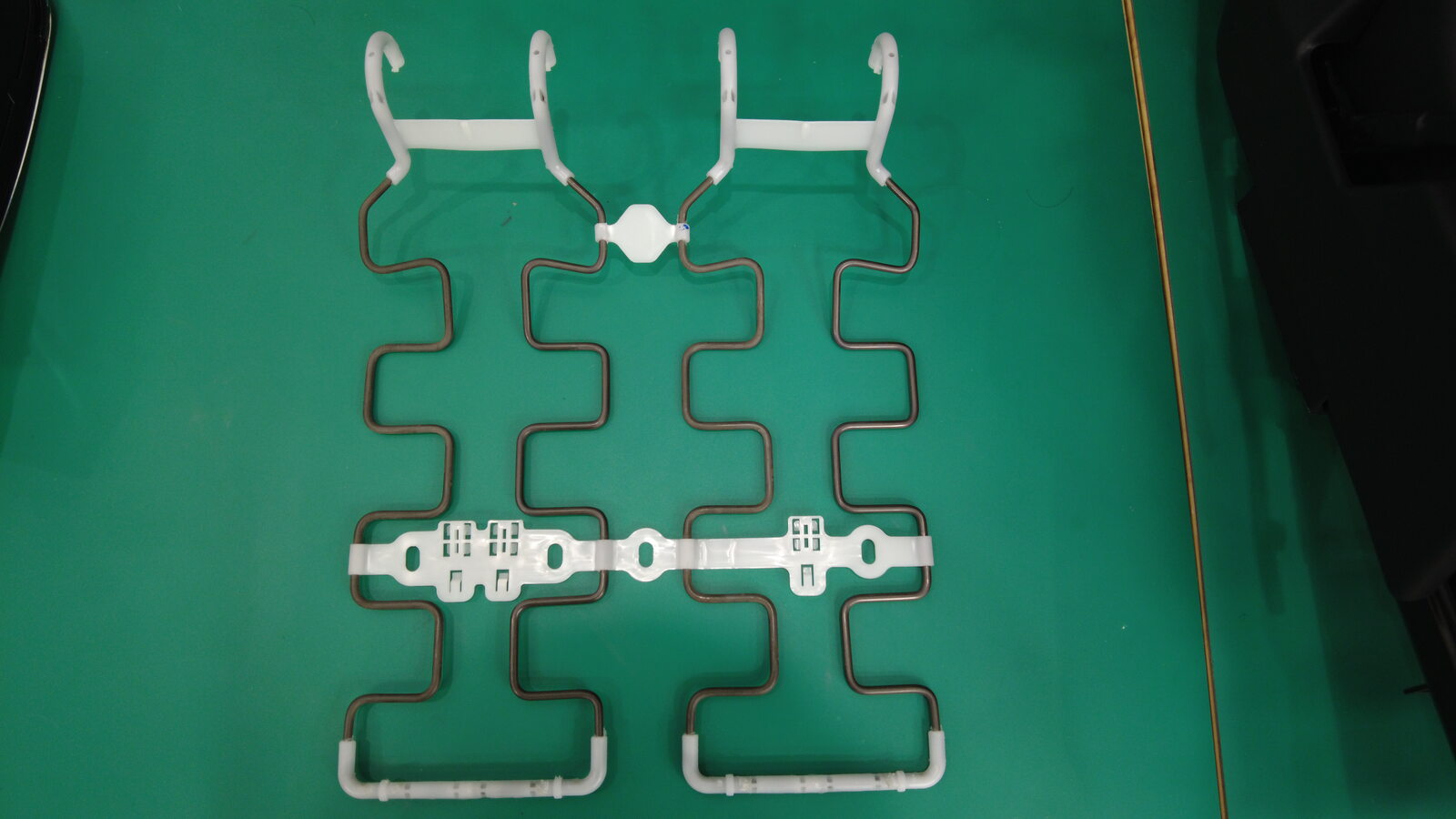

  22. 在协助下，将左前座垫悬架从座椅框架上拆下。
    注
    将座椅悬架向下旋转至水平位置，然后向上提起，以将座椅悬架下部拆下。

安装

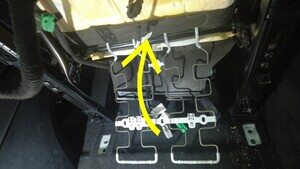

  1. 在协助下，将左前座垫悬架下部安装到座椅框架上。
    注
    使用卡子将座椅悬架水平固定到座椅框架上，然后将悬架向上旋转。
  2. 在协助下，将左前座垫悬架上部安装到座椅框架上。
    注
    反向使用卡子撬具，将座椅悬架安装到位。向下按压座椅悬架，注意用力适度，将悬架安装到座椅框架内侧。
  3. 将座垫固定夹（2 个）安装到左前座椅悬架上。
    注
    向上拉紧夹子，直至座椅悬架位于正确安装位置。
  4. 安装将线束固定到左前座椅底部的夹子（位于座垫加热器连接器旁）。
  5. 紧固将座垫加热器连接器固定到座椅底部的卡子，然后连接连接器。
    注

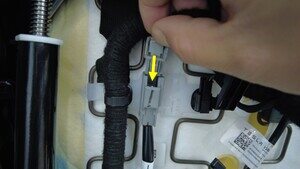

    将连接器滑入座椅框架卡子，以固定连接器。
  6. 安装将座椅占用传感器固定到座椅底部的固定夹。
  7. 紧固将靠背加热器连接器固定到座椅底部的卡子，然后连接连接器。
    注
    将连接器滑入座椅框架卡子，以固定连接器。
  8. 紧固卡子（3 个），将座椅线束支架安装到左前座椅总成上。
  9. 连接座椅占用传感器连接器，然后紧固锁片（2 个），将连接器安装到左前座椅线束支架。
  10. 将系带（2 个）安装到左前座椅线束支架上。
  11. 将左前座椅移至最后端。
  12. 安装将左前座椅线束固定到座椅外侧滑轨的夹子。
  13. 立起左前座椅。
    注
    移动座椅时请小心。确保未损坏地毯。
  14. 将第一排左侧座椅线束排布在左前地毯下方，然后先将线束放置在线束导件上，再安装将线束固定到门槛板饰板上的夹子（4 个）。
    注
    将多余线束塞入线束支架和车身之间。
  15. 安装左侧 A 柱下部总成。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  16. 安装新的螺栓（2 个），将驾驶位座椅前部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  17. 将左前座椅移至最前端。
  18. 安装新的螺栓（2 个），将驾驶位座椅后部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  19. 升起左后车窗，关闭左后车门。
  20. 将左前座椅移回原位。
  21. 升起左前车窗，关闭左前车门。
