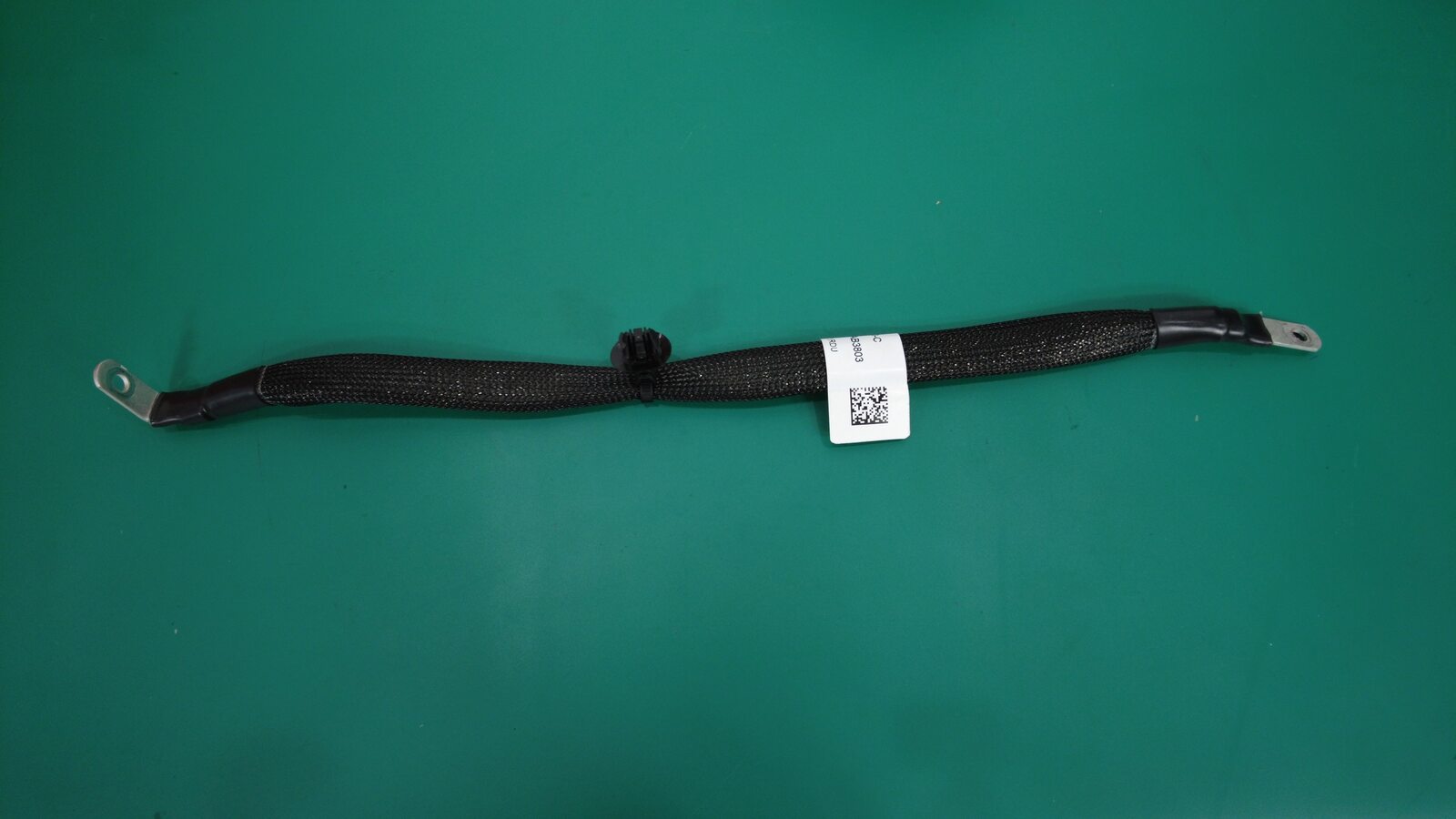

接地带电缆 ((拆卸和更换))

校正代码 4001020302 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1129348-00-A XP-10 电源,XP-10
  • 1099645-00-B 副车架固定装置,Model 3
  • 1140311-00-A 高压连接器杆锁,Model 3
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格接地带电缆 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将接地带固定到后驱动单元的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 部分降下后副车架总成。请参阅后副车架 ((拆卸和更换))

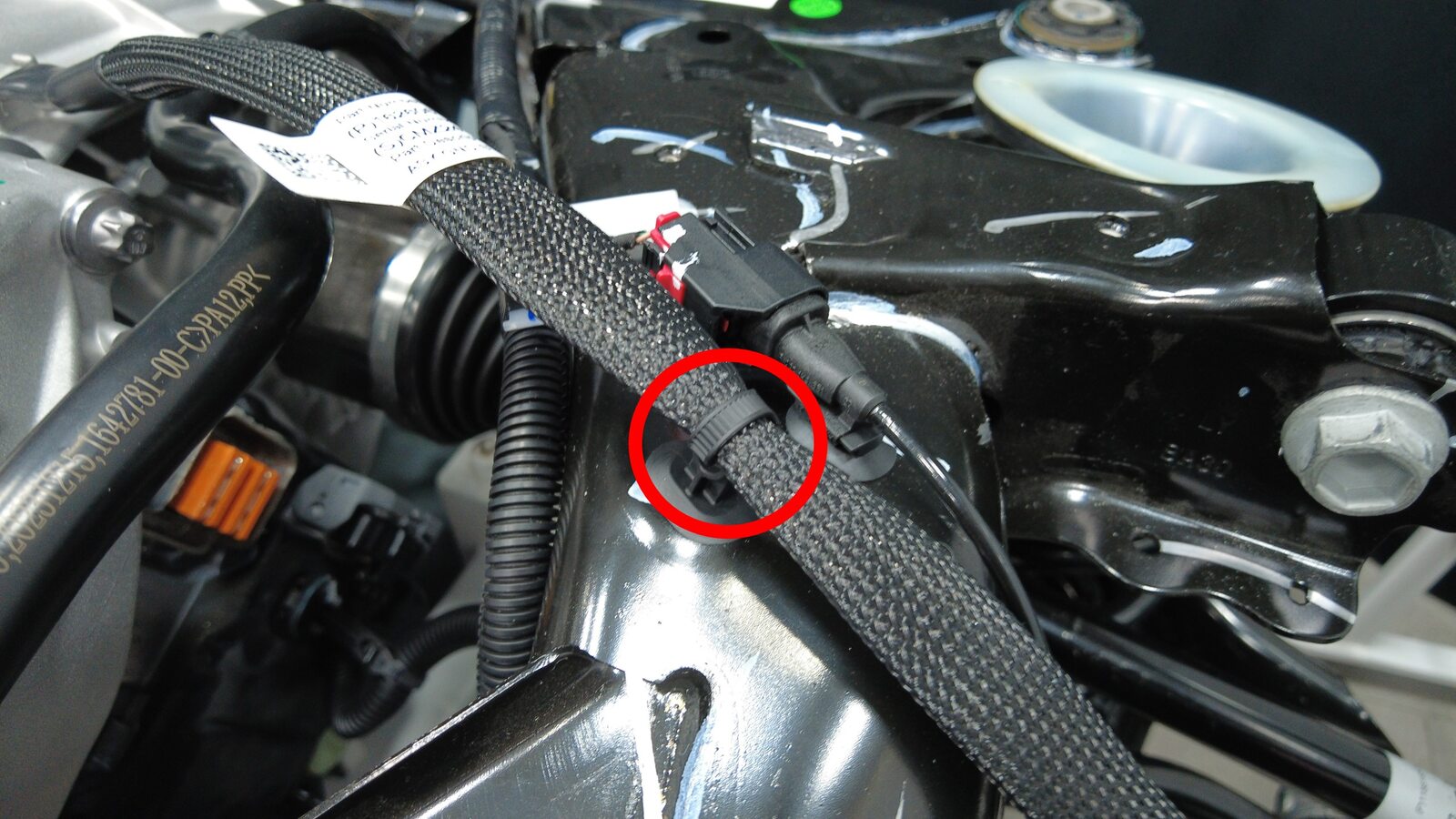

  2. 使用卡子撬具松开将右副车架线束固定到车身的夹子 。

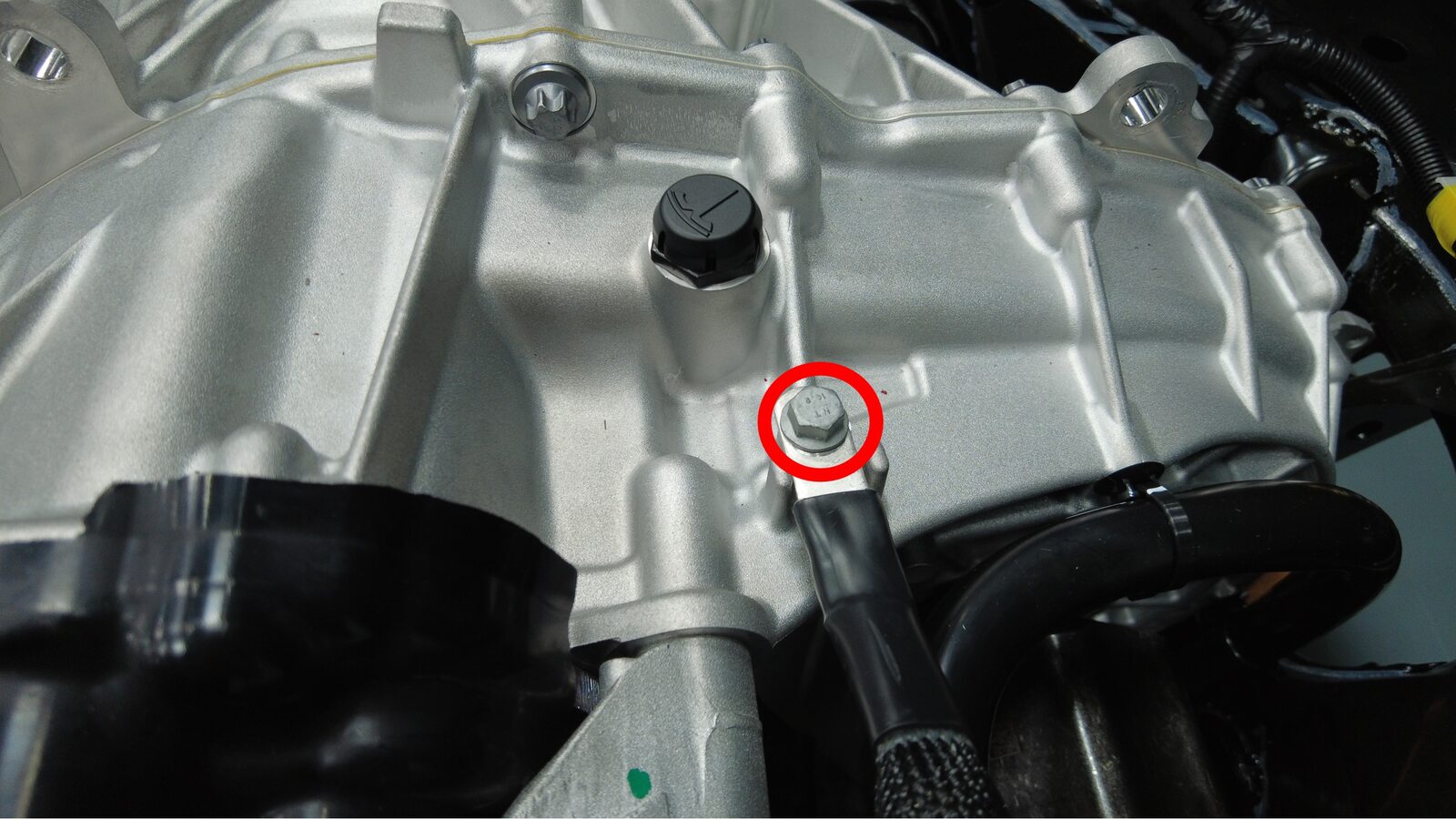

  3. 拆下将后驱动单元接地带固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

安装

  1. 安装将接地带线束固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  2. 紧固将右副车架线束固定到车身的夹子。
  3. 安装副车架总成。请参阅后副车架 ((拆卸和更换))
  4. 本程序中,已拆卸并重新安装前副车架或后副车架。因此,请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅
