后驱动单元逆变器至油冷却器软管 ((拆卸和更换))

校正代码 1830021102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件,Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

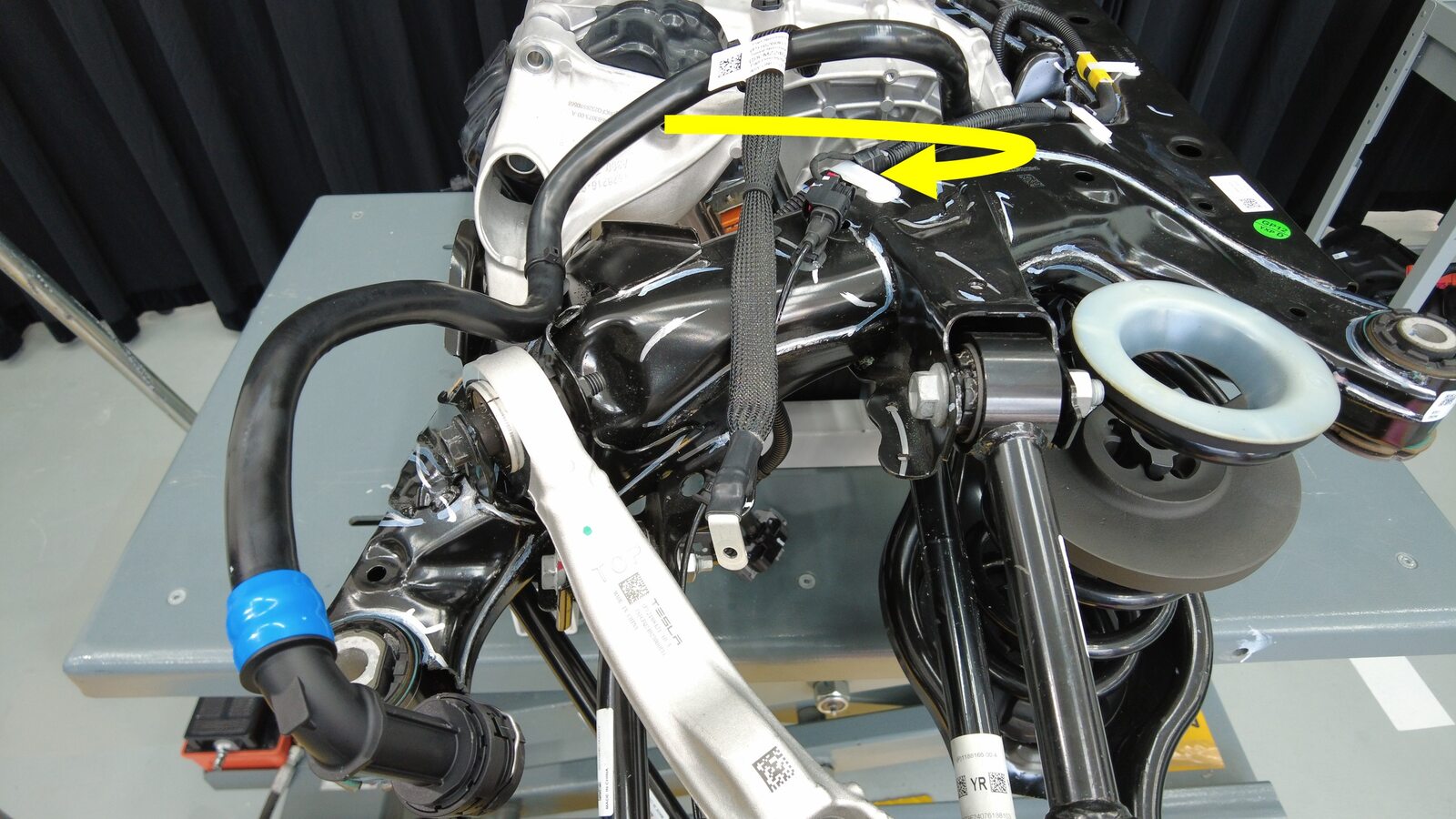

  1. 将 4DU 变流器至油冷器从左侧电机支座之间松开,请参阅左侧支座- 4DU ((拆卸和安装))

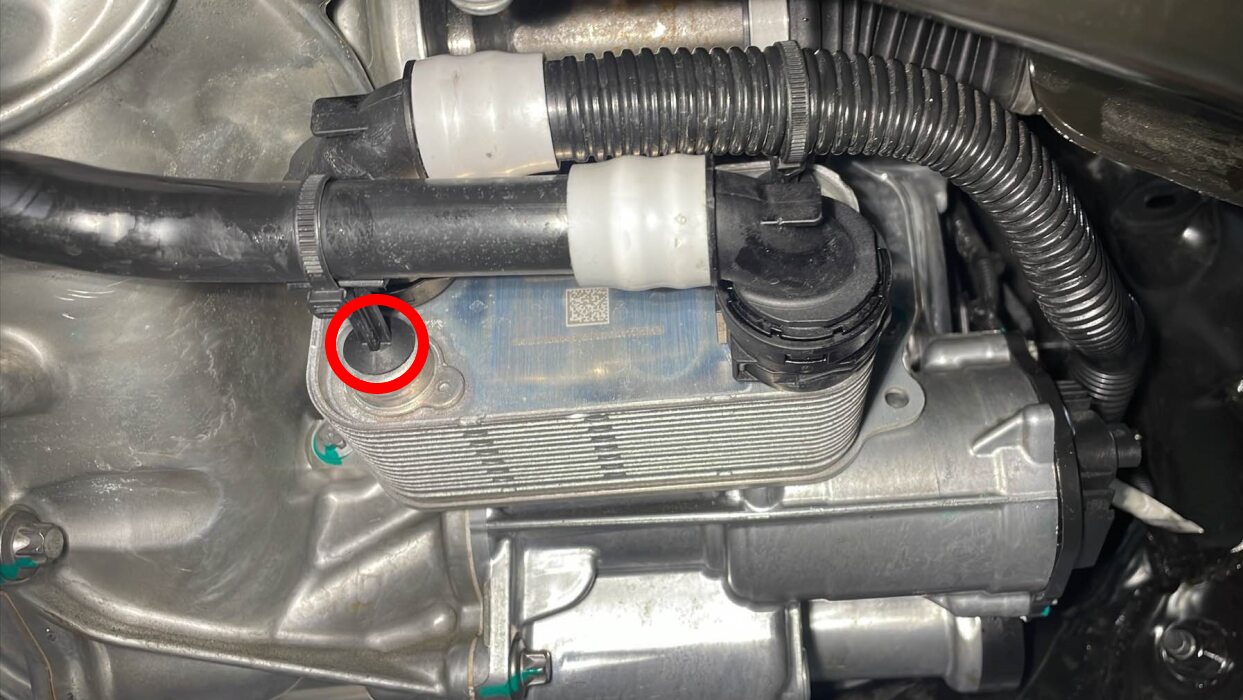

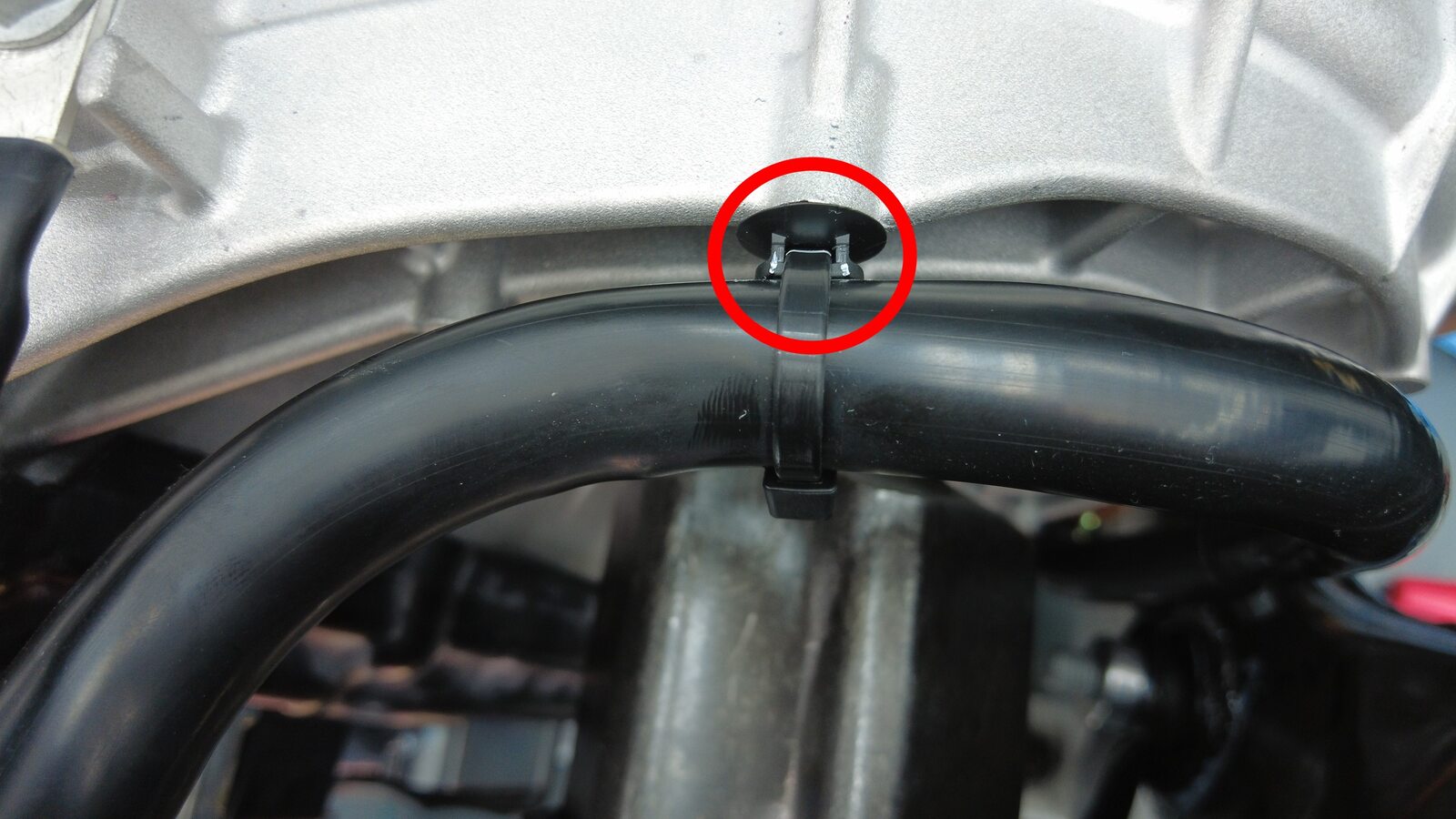

  2. 松开用于固定 4DU 变流器至油冷器软管的卡子。

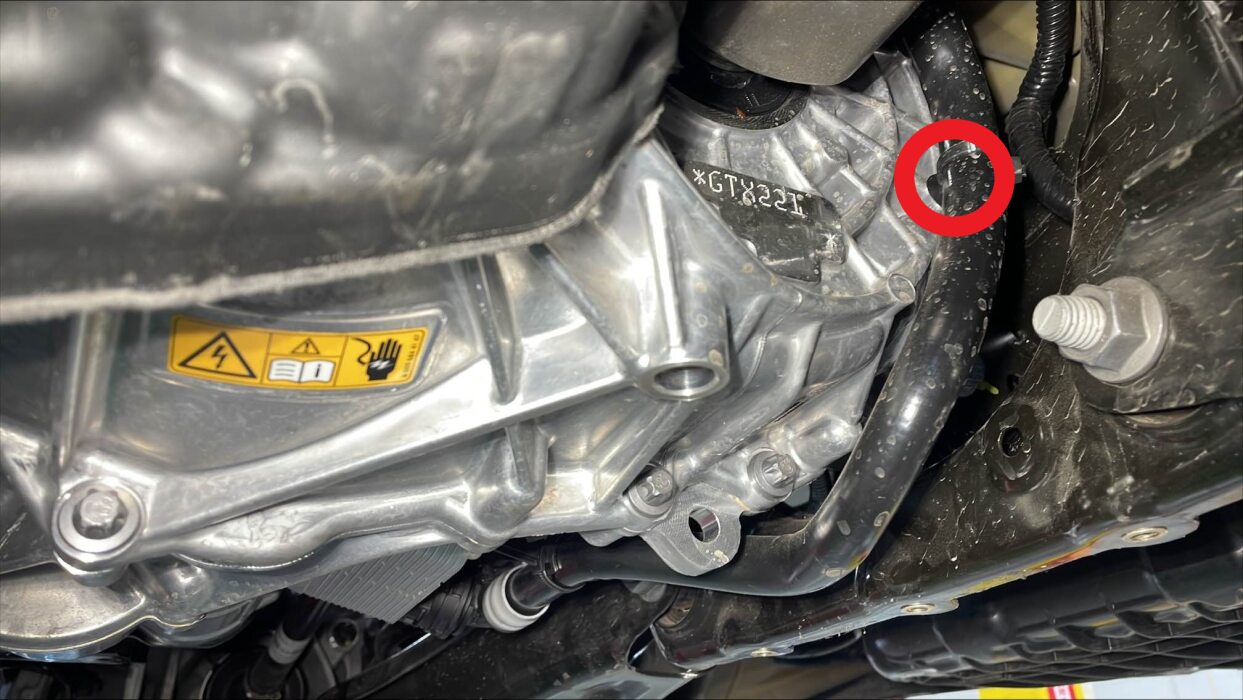

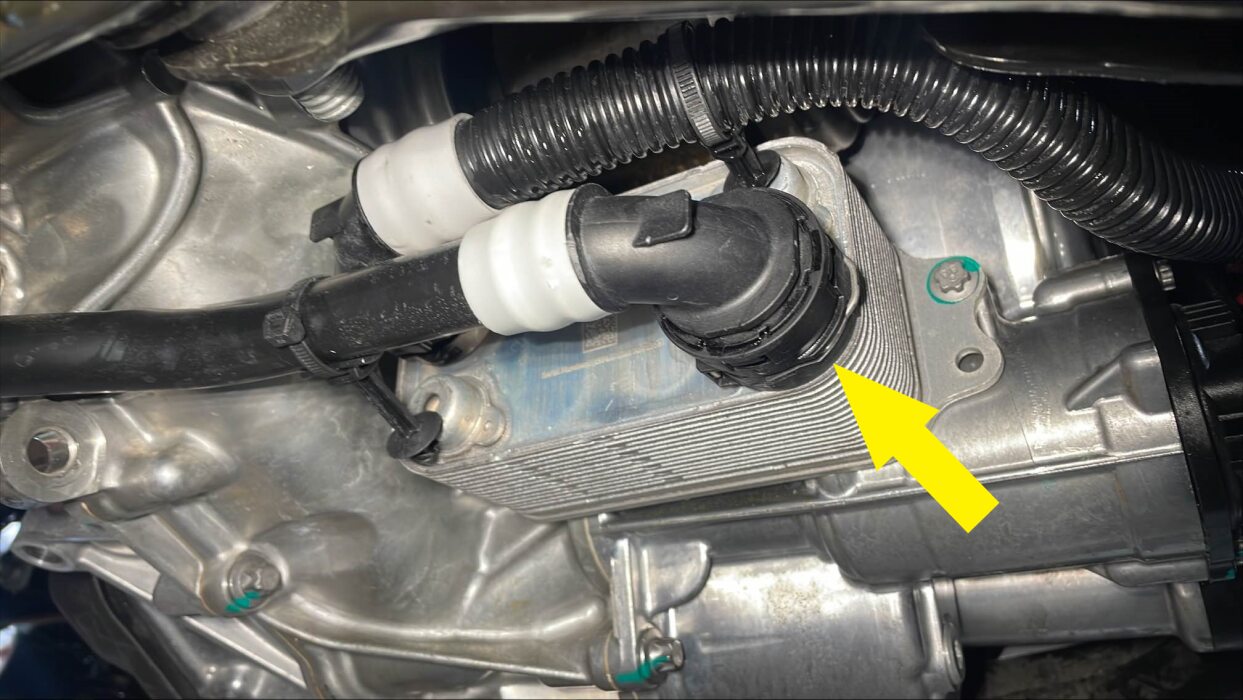

  3. 将变流器至油冷器从热交换器上松开,等待软管端的冷却液排尽。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需进行真空加注。请参阅冷却系统 - 真空重新加注

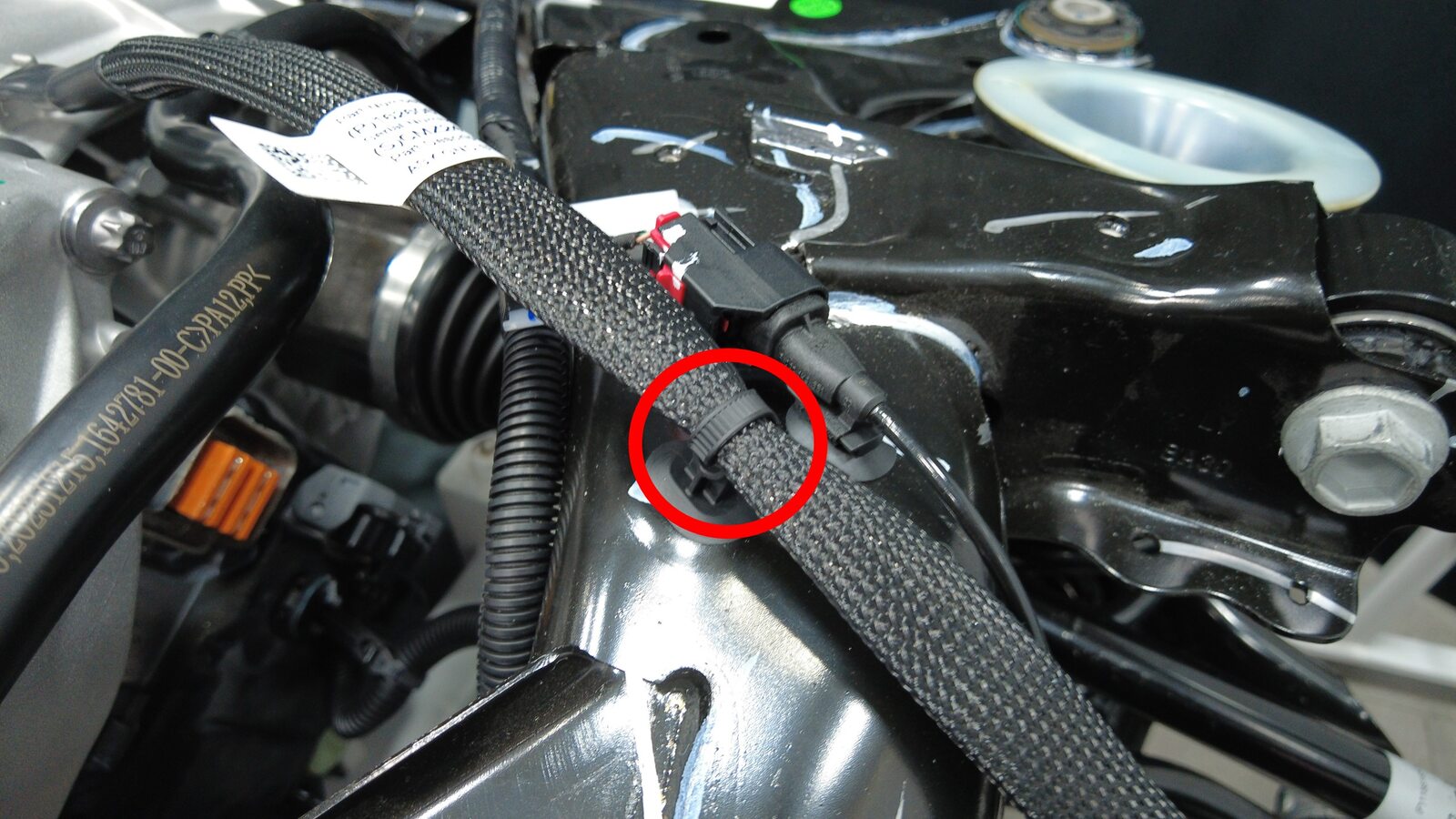

  4. 将后驱动单元接地线卡子从副车架上拆下。

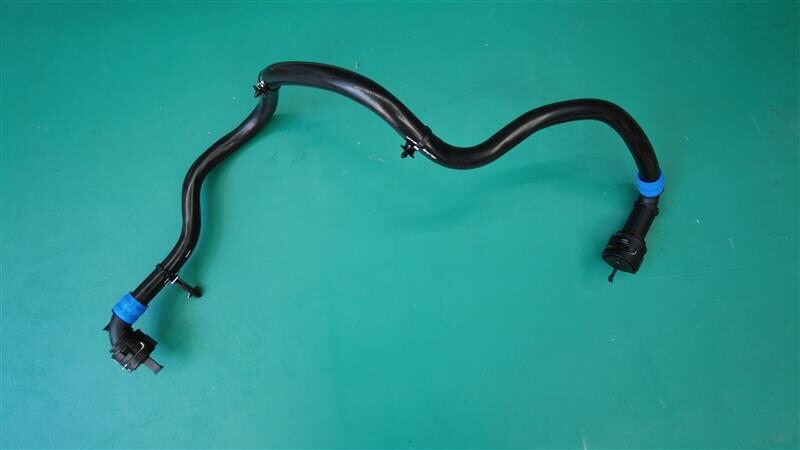

  5. 将变流器至油冷器拉出并从车辆上拆下。

安装

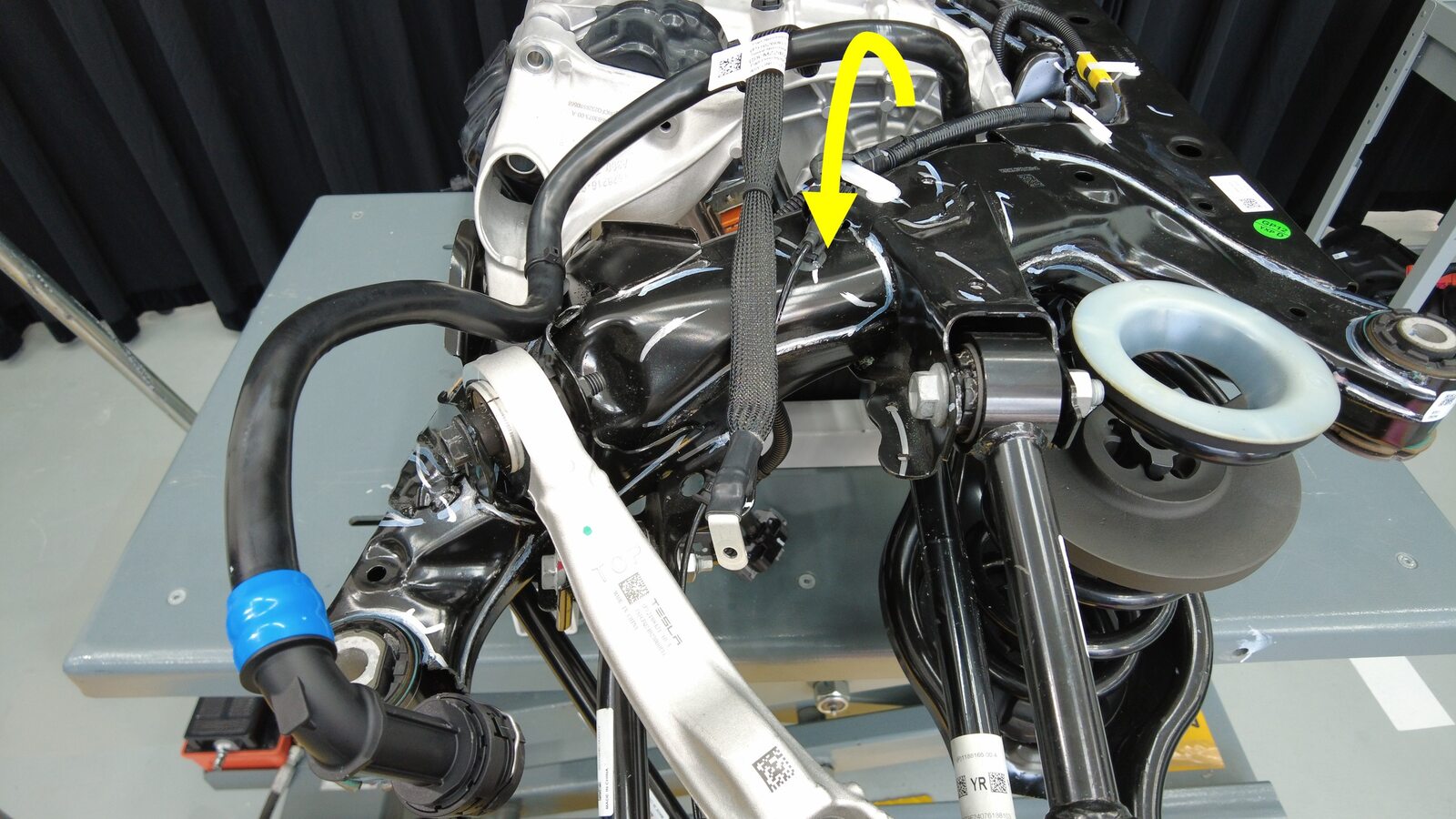

  1. 将变流器至油冷器软管放置好,以备安装。
  2. 将后驱动单元接地带卡子紧固到副车架上。
  3. 紧固用于固定 4DU 变流器至油冷器软管的卡子。

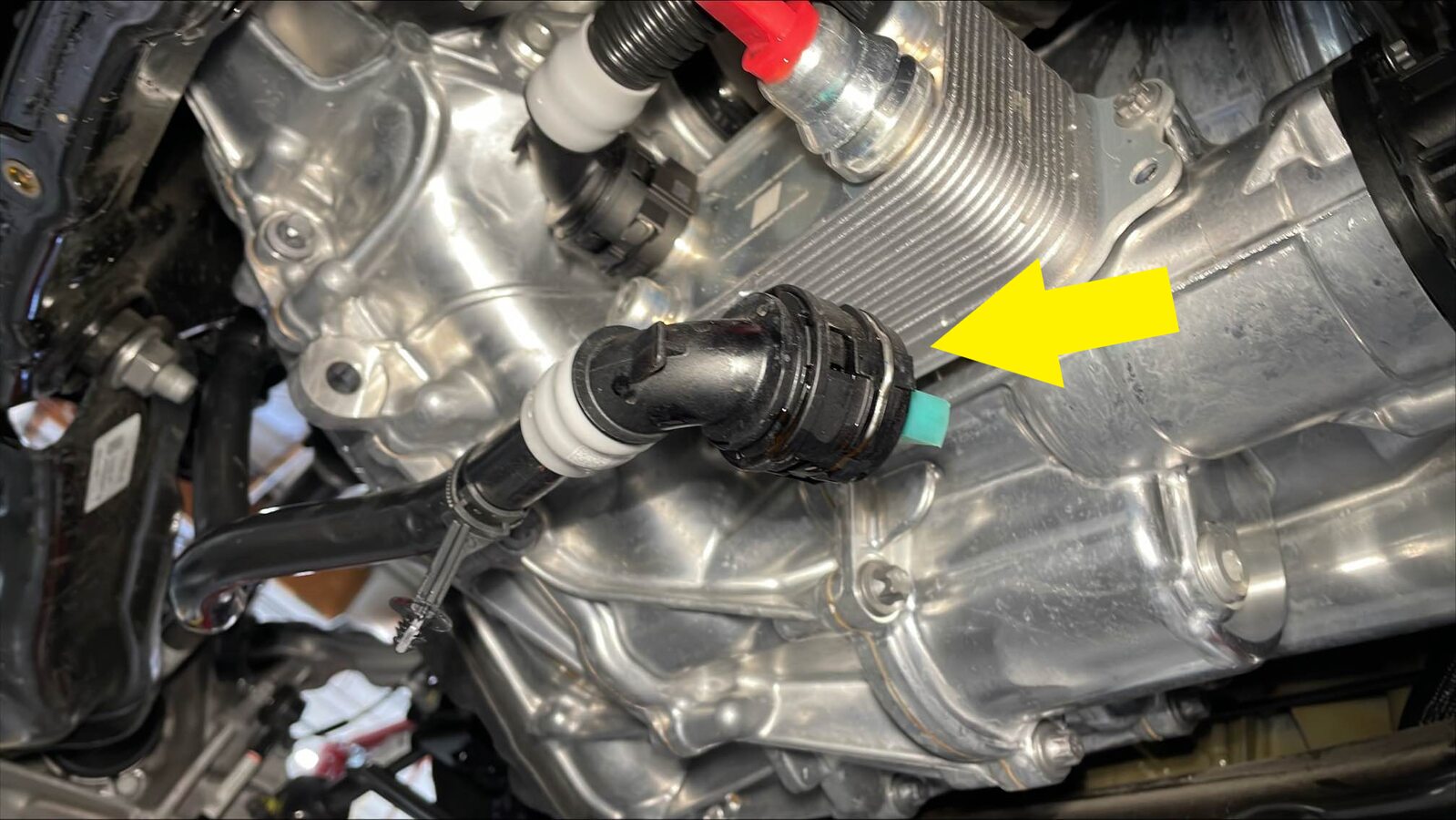

  4. 取下塞子,将变流器至冷却器软管紧固到变流器上。
    Informational PurposesAn informational icon, calling your attention
    如果卡子从软管上脱离,请重新紧固;接合软管并确认软管完全紧固且安装正确;执行推拉推测试。
  5. 安装将左侧支座总成固定到车辆的螺栓。请参阅左侧支座- 4DU ((拆卸和安装))
