第一排座椅电动椅背框架 ((拆卸和更换))

校正代码 1301020702 FRT 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    保护好座椅座垫,以防受损。
  2. 拆下靠背通风扇。请参阅通风扇 - 靠背 - 前排座椅 - LH(拆卸和更换)
  3. 拆下驾驶位座椅腰部支撑总成。请参阅第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
  4. 拆下头枕支柱导件。请参阅第一排座椅头枕支柱导管 ((拆卸和更换))

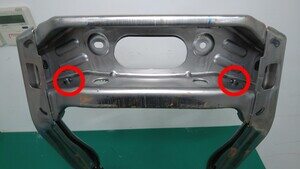

  5. 松开锁片(4 个),将悬架塑料绝缘体从座椅靠背框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    使用小号一字螺丝刀松开基座上的锁片。如果绝缘体损坏,请更换。
  6. 拆下驾驶位座椅外侧护板支架。请参阅支架 - 侧护板 - 外侧 - LH(拆卸和更换)
  7. 拆下驾驶位座椅内侧护板支架。请参阅支架 - 侧护板 - 内侧 - LH(拆卸和更换)

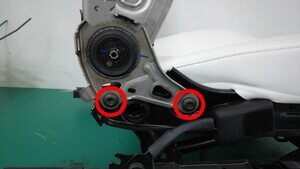

  8. 拆下并弃用将座椅靠背框架固定到座垫框架的内外侧螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手

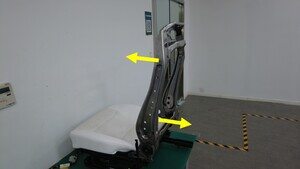

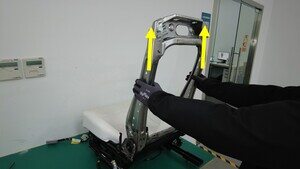

  9. 旋转座椅靠背框架,将其向上提起后从座垫框架上拉离。

安装

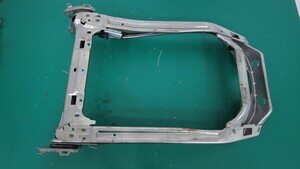

  1. 将座椅靠背框架放置在座垫框架上,以备安装。

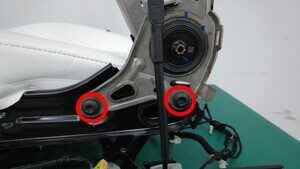

  2. 安装新的内外侧螺栓(4 个)(1128435-00-C),将座椅靠背框架固定到座垫框架上。
    43 Nm (31.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 安装驾驶位座椅外侧护板支架。请参阅支架 - 侧护板 - 外侧 - LH(拆卸和更换)
  4. 安装驾驶位座椅内侧护板支架。请参阅支架 - 侧护板 - 内侧 - LH(拆卸和更换)
  5. 紧固锁片(4 个),将悬架塑料绝缘体固定到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention
    确保锁片安装到位。如果绝缘体损坏,请更换。
  6. 安装头枕支柱导件。请参阅第一排座椅头枕支柱导管 ((拆卸和更换))
  7. 安装驾驶位座椅腰部支撑总成。请参阅第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
  8. 安装靠背通风扇。请参阅通风扇 - 靠背 - 前排座椅 - LH(拆卸和更换)
  9. 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
