超级歧管膨胀阀芯 - 任意（拆卸和更换）
校正代码
1840010602
FRT
0.35
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将超级歧管至压缩机空调管路固定到超级歧管的螺栓 |  22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 膨胀阀芯 |
19 Nm (14.0 lbs-ft) |
|
不适用 |
拆卸
- 设置空调机。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击，然后等待例行程序完成。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
- 断开低压电池。请参阅低压电源（断开和连接）。
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
-
回收空调制冷剂。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Maintenance)。
警告执行以下步骤前，确保空调系统中无压力。否则，可能会造成部件损坏和/或人身伤害。警告HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
-
拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
注推荐使用以下工具：
- 13 毫米套筒
-
将超级歧管至压缩机空调管路从超级歧管上拆下，然后将其置于一旁。
注小心放置管路，避免机油滴出。
-
松开锁片，然后断开高压和温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开再循环膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开高压和温度过冷式膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开冷却器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
将超级歧管上的温度系统线束移至一旁。
-
使用尖凿将锁片向下拉动，再朝车头方向拉动以拆下膨胀阀线圈。
-

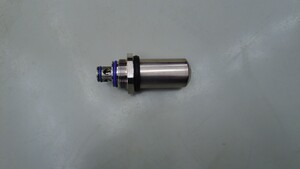

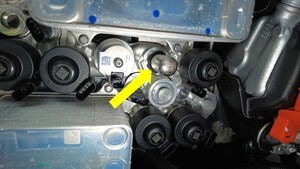

将膨胀阀芯从超级歧管上拆下。
注推荐使用以下工具：
- 1588741-00-A - HVAC 套筒组件
- 3 英寸加长件
- 3/8 英寸至 1/2 英寸适配器
- 回旋头棘轮/回旋头扭矩扳手
安装
-
使用适当的空调机油润滑膨胀阀螺纹和 O 型环。请参阅液体和容量了解空调机油规格。然后将膨胀阀手动预拧到超级歧管上。
-
完全紧固超级歧管上的膨胀阀芯。19 Nm (14.0 lbs-ft)注推荐使用以下工具：
- 1588741-00-A - HVAC 套筒组件
- 3 英寸加长件
- 3/8 英寸至 1/2 英寸适配器
- 回旋头棘轮/回旋头扭矩扳手
-
将膨胀阀线圈安装到膨胀阀上。
注将线圈密封件滑至膨胀阀上。请勿润滑线圈密封件。将膨胀阀线圈锁片与超级歧管正确对齐。将膨胀阀线圈滑过线圈密封件。对膨胀阀线圈执行推拉推测试，确保线圈正确锁定。
-
将温度系统线束重新排布至超级歧管。
-
连接蒸发器膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接冷却器膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接驾驶室左侧冷凝器膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接高压和温度过冷式膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接驾驶室右侧冷凝器膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接液冷冷凝器切断阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接液冷冷凝器膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接再循环膨胀阀电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接高压和温度传感器电气连接器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
-
将超级歧管至压缩机空调管路放置到超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
-
紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。22 Nm (16.2 lbs-ft)注推荐使用以下工具：
- 13 毫米套筒
- 执行真空泄漏测试、机油加注，以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Maintenance)。
- 连接低压电池。请参阅低压电源（断开和连接）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，例行程序完成后立即关闭页面。
- 退出“维护模式”。请参阅维护模式。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
