前电机支架 - 左隔音垫 ((拆卸和更换))

校正代码 3901020602 FRT 0.80 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前电机支架 - 左隔音垫 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前驱动单元高压线束固定到前驱动单元的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
将左侧电机支座固定到左侧电机支座隔离器的螺栓
105 Nm (77.4 lbs-ft)
  • 外梅花套筒 E18
重复使用
将左侧电机支座隔离器固定到车身的螺栓(3 个)
62 Nm (45.7 lbs-ft)
  • 外梅花 EP14
  • 带角度测量的扭矩扳手
更换 1110188-00-B

拆卸

  1. 断开低压电池。请参阅低压电源(断开和连接)
  2. 松开将右前制动管路固定到左前纵梁面板的卡子(2 个)。
  3. 在右前制动管路和左前纵梁面板上粘贴遮蔽胶带。
  4. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  5. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

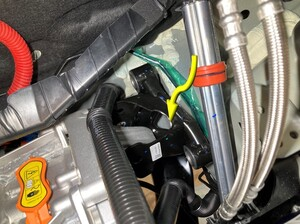

  6. 松开将冷却器至高压电池软管固定到车辆的卡子。

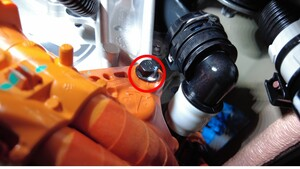

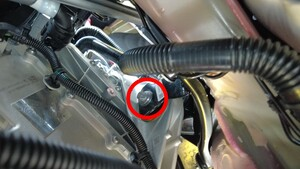

  7. 拆下将前驱动单元高压线束固定到前驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

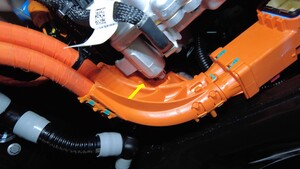

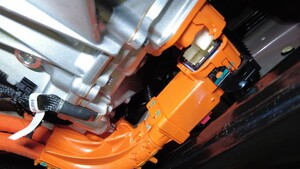

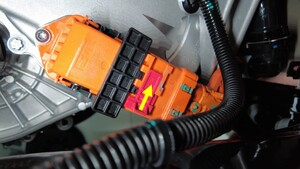

  8. 滑动红色释放锁片以解锁前驱动单元高压线束连接器,然后缓缓松开前驱动单元高压线束连接器上的释放把手,将连接器从前驱动单元上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿对把手用力过猛;否则可能损坏连接器对齐锁片。
    Informational PurposesAn informational icon, calling your attention
    确保前驱动单元接头上的对齐锁片未损坏。
  9. 将前驱动单元支架和托臂支架放置在前驱动单元下方。
    Informational PurposesAn informational icon, calling your attention
    将支架对齐驱动单元安装位置。
    Informational PurposesAn informational icon, calling your attention
    前驱动单元支架到达正确位置后立即停止举升。

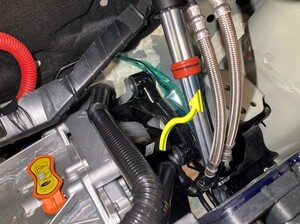

  10. 将前驱动单元线束从铸件上拆下,然后将线束置于一旁。

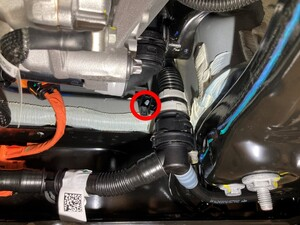

  11. 拆下将左侧电机支座固定到左侧电机支座隔离器的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18

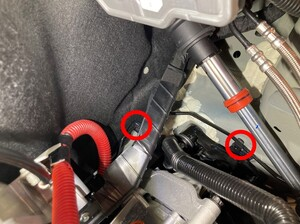

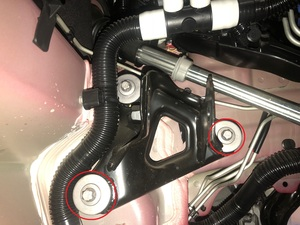

  12. 拆下并弃用将左侧电机支座隔离器固定到车辆的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花 EP14
    • 带角度测量的扭矩扳手
  13. 在车辆前部下方放置一个梯子。
    Informational PurposesAn informational icon, calling your attention
    确保梯子稳定且紧固,以便在前备箱区域执行所需步骤。
    Informational PurposesAn informational icon, calling your attention
    使用双柱举升机举升车辆并使用运送千斤顶撑起前驱动单元 (FDU) ,以接触前备箱区域。

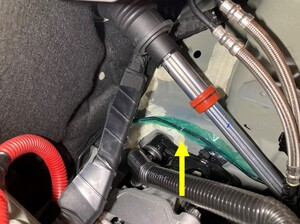

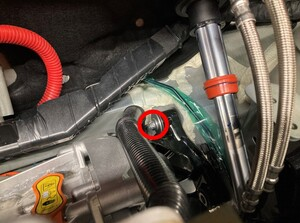

  14. 拆下并弃用将左侧电机支座隔离器固定到车辆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    上部螺栓一旦拆卸,左侧支座隔离器就不再固定在车辆上,请注意抓紧以免掉落。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花 EP14
    • 带角度测量的扭矩扳手

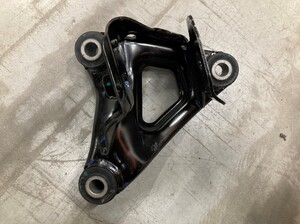

  15. 在协助下,抬起左侧支座隔离器并轻轻向前转动后再向上滑动,将其从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏制动管路或前纵梁面板。
    Informational PurposesAn informational icon, calling your attention
    如有必要,建议请他人协助在车辆下方移动运送千斤顶。

安装

  1. 在每个新的将左侧电机支座隔离器固定到车身的螺栓端部套上 O 型环。
  2. 在助手的帮助下,向下按压左侧支座隔离器,然后轻轻向后旋转,将其安装到位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏制动管路或前纵梁面板。
    Informational PurposesAn informational icon, calling your attention
    如有必要,建议请他人协助在车辆下方移动运送千斤顶。
  3. 手动拧紧新的螺栓(3 个),将左侧电机支座隔离器固定到车身。
    Informational PurposesAn informational icon, calling your attention
    新螺栓上的 O 型环应与左侧支座隔离器准确对齐。
  4. 紧固将左侧电机支座隔离器固定到车身的螺栓(3 个)。
    62 Nm (45.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花 EP14
    • 带角度测量的扭矩扳手
  5. 移走梯子。
  6. 安装将左侧电机支座固定到左侧电机支座隔离器的螺栓。
    105 Nm (77.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如有需要,可调整副车架夹具以对准螺栓孔。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18
  7. 取走前驱动单元下方的前驱动单元支架和托臂支架。

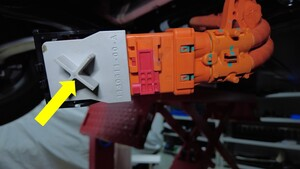

  8. 将高压连接器杆锁安装到前驱动单元高压电缆连接器。
  9. 将前驱动单元线束安装到铸件上。
  10. 将连接器与前驱动单元对齐,然后在完全锁紧连接器之前拆下高压连接器杆锁。
  11. 缓慢地锁止释放把手,同时将前驱动单元高压线束连接器压入前驱动单元。
    Informational PurposesAn informational icon, calling your attention
    连接后,确认锁片未损坏,且前驱动单元高压连接器完全紧固在接合位置。
  12. 安装将前驱动单元高压线束固定到前驱动单元的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  13. 安装将冷却器至高压电池软管固定到车辆的卡子。
  14. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  15. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  16. 揭下右前制动管路和左前纵梁面板上的遮蔽胶带。
  17. 安装将右前制动管路固定到左前纵梁面板的卡子(2 个)。
  18. 连接低压电源。请参阅低压电源(断开和连接)
