玻璃 - 车门 - LH - 前(调整)

校正代码 11010004 可调整的 FRT 注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1588904-00-A - 玻璃间隙规,Model Y
  • 1454796-00-B - 车窗开关工具
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外,在维修或检查前车门及其组件时,务必重新安装插头或粘贴胶带。
Informational PurposesAn informational icon, calling your attention
间隙和齐平度规格位于“工作原理”的“检测标准”部分。

扭矩规格

表 1. 扭矩规格
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定升降器导块的螺栓(2 个)
12 Nm (8.8 lbs-ft)
  • 10 毫米套筒
重复使用

程序

  1. 使用间隙和齐平度工具检查左前车窗玻璃的装配情况。
    Informational PurposesAn informational icon, calling your attention
    间隙应在 6-11 毫米范围内。齐平度应在 2-3.5 毫米范围内。

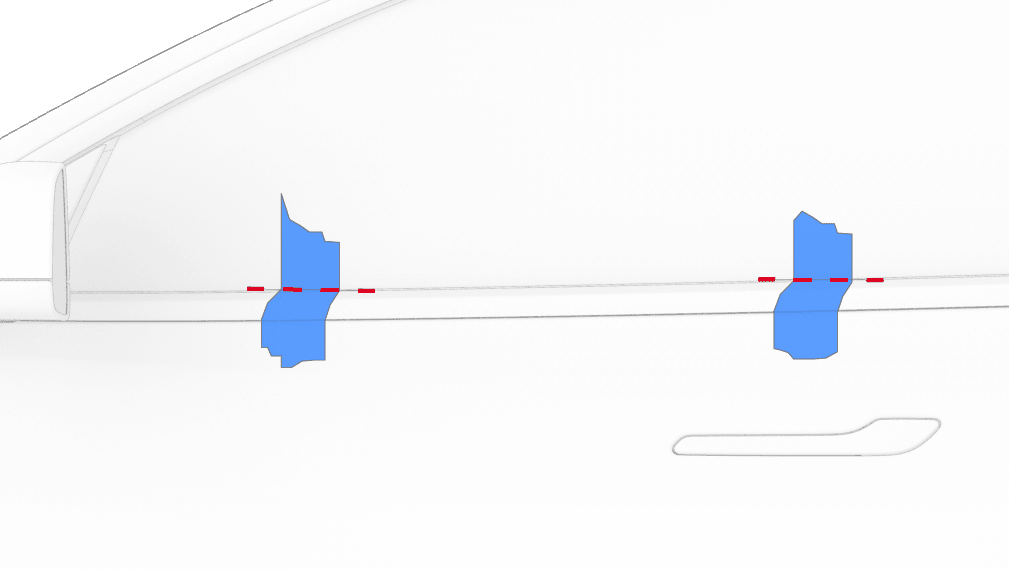

  2. 在车窗玻璃和左前车门外侧密封条上方粘贴两条遮蔽胶带,然后在玻璃与密封条相交的地方小心地切开胶带(如图所示)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    此步骤有助于您在调节玻璃时得知其原位。
  3. 拆下左前车门饰板。请参阅车门饰板 - 前 - 左(左驾驶) ((拆卸和安装))

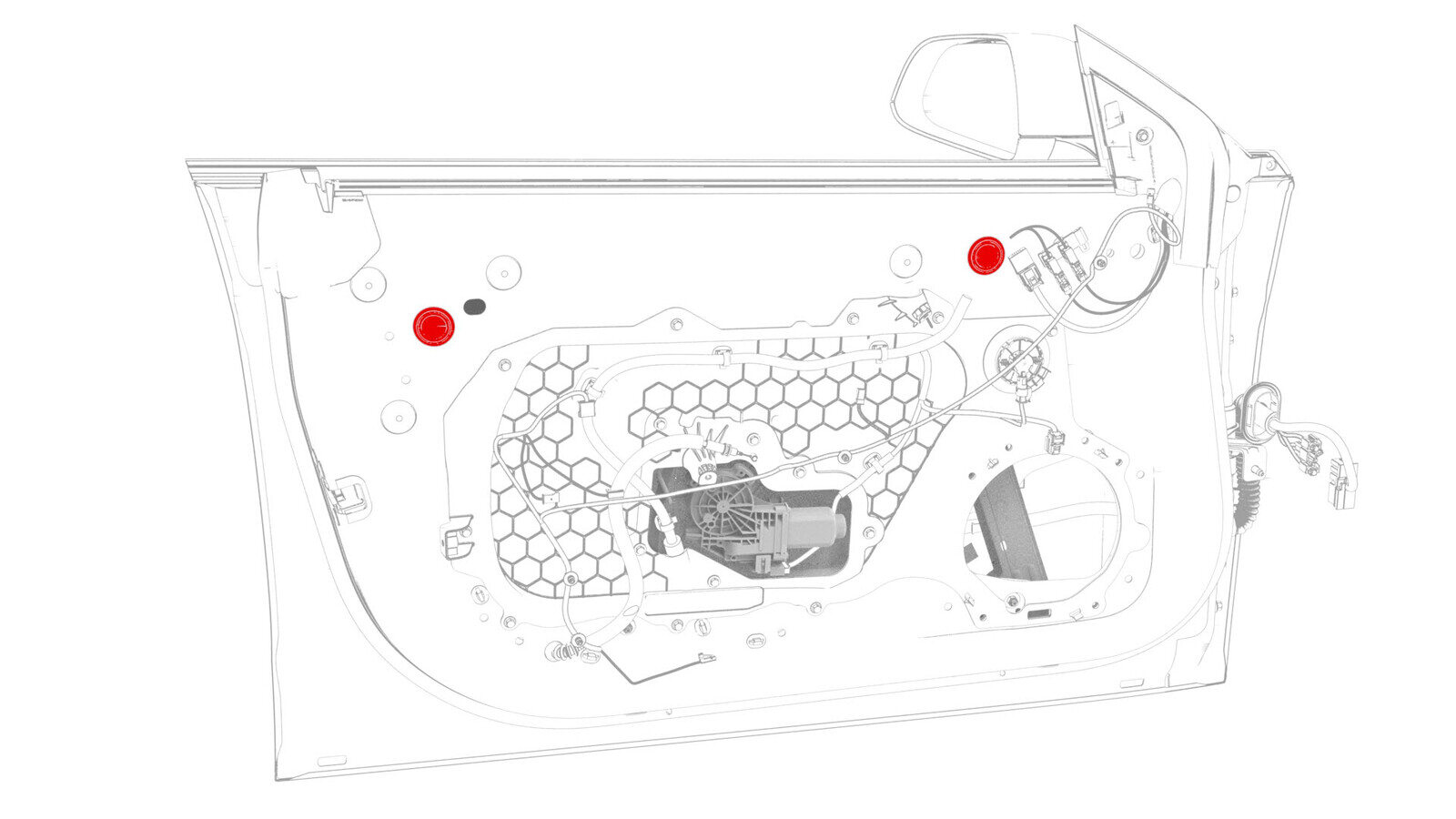

  4. 拆下覆盖升降器导块的车门塞(2 个)。
  5. 将车窗开关专用工具连接到车门电气线束。

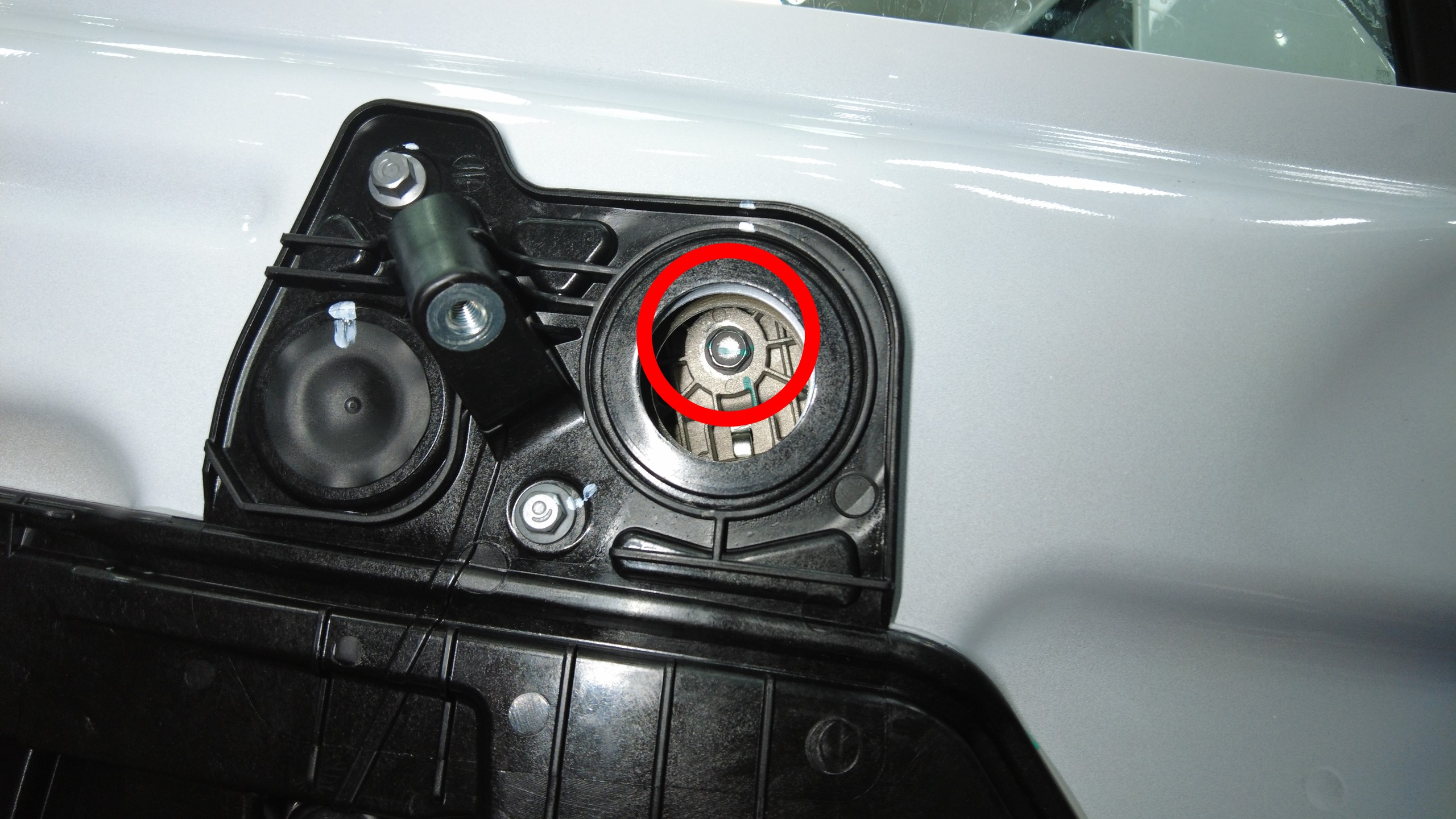

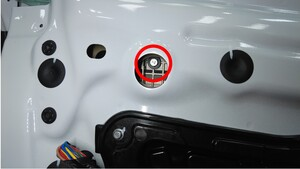

  6. 松开将左前车窗玻璃固定到升降器导块的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    无需彻底拆下螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  7. 在有人就坐于驾驶位的情况下关闭左前车门。
    Informational PurposesAn informational icon, calling your attention
    关闭车门时注意请勿挤压车门线束。
  8. 使用车窗开关专用工具将左前车窗完全升起。
  9. 使用间隙和齐平度工具检查左前车窗玻璃的装配情况,必要时重新调整车窗玻璃。
  10. 让就坐于驾驶位的人员紧固将左前车窗玻璃固定到升降器导块的螺栓(2 个)。
    12 Nm (8.8 lbs-ft)
  11. 降下左前车窗并打开左前车门,然后断开车窗开关专用工具。
  12. 安装覆盖升降器导块的车门塞(2 个)。
  13. 安装左前车门饰板。请参阅车门饰板 - 前 - 左(左驾驶) ((拆卸和安装))
