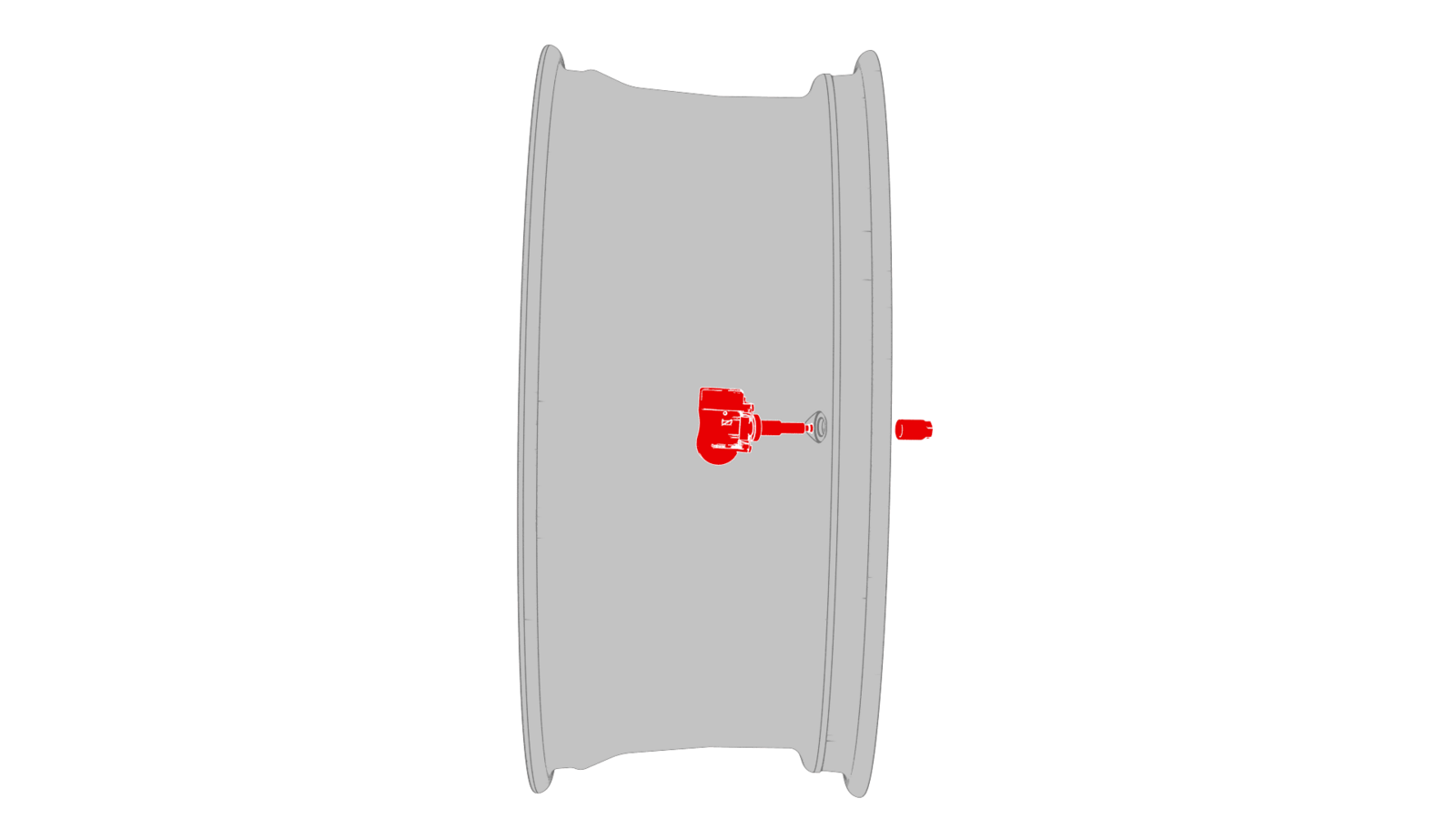

传感器 - 胎压监控系统 - 前 - 左(拆卸和更换) ((拆卸和更换))

校正代码 34040202 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下轮毂。请参阅轮毂总成(拆卸和安装)
  2. 将轮毂置于轮胎更换装置上,使轮毂外侧朝上。

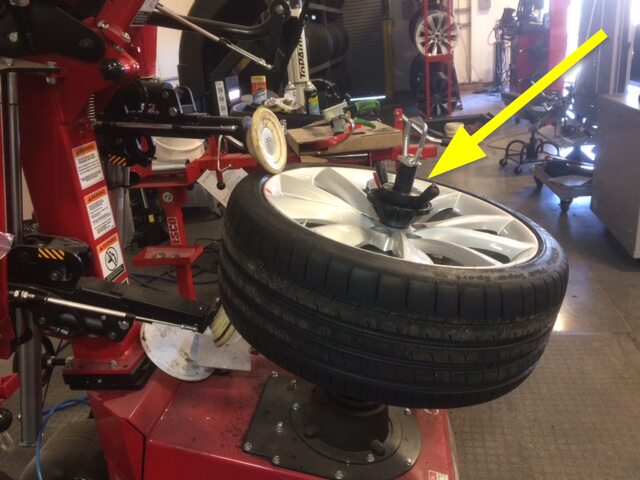

  3. 插入中心夹并紧固中心夹上的锥体。
  4. 拆下气门嘴盖。
  5. 拆下气门芯,等待轮胎放气。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    佩戴合适的个人防护装备 (PPE),轮胎快速放气时请格外小心。
  6. 将上部胎圈滚轮放置在轮辋边缘距离气门嘴至少 100 毫米处。
  7. 旋转轮胎以松开上部胎圈。轮胎旋转时润滑胎圈。

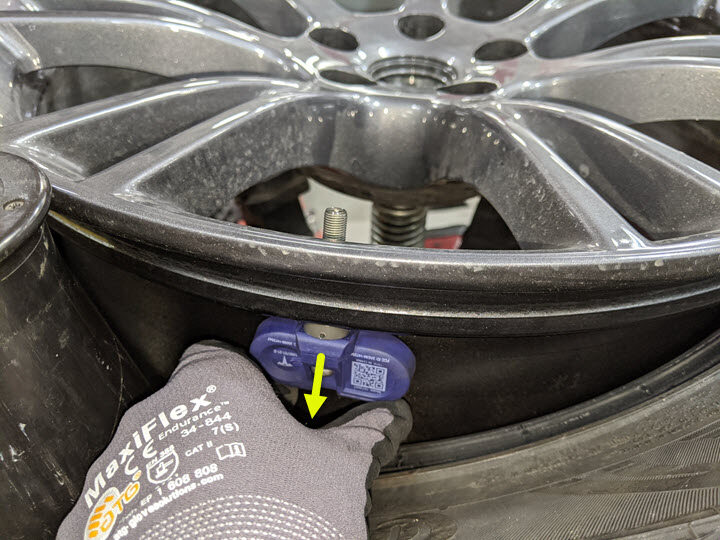

  8. 将上部胎圈滚轮置于距离气门嘴大约 100 毫米处,然后下压胎圈以露出胎压监测系统 (TPMS) 传感器。
  9. 拆下将胎压监测系统 (TPMS) 传感器固定到轮毂的螺母,然后拆下胎压监测系统 (TPMS) 传感器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 11 毫米深套筒

安装

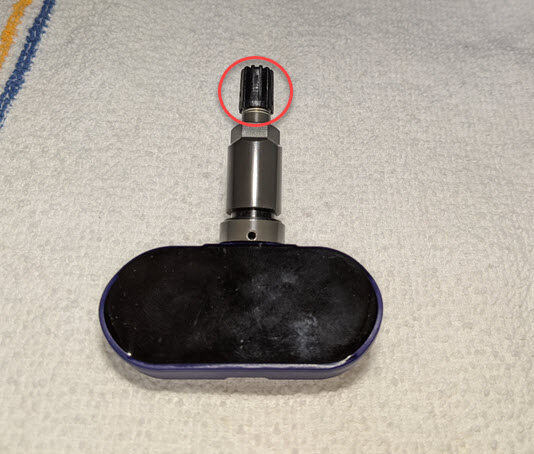

  1. 拆下新的胎压监测系统 (TPMS) 传感器上的气门嘴盖。

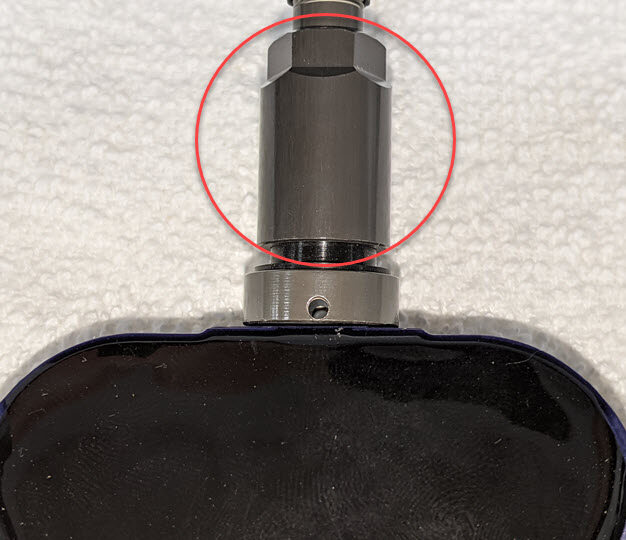

  2. 拆下新的胎压监测系统 (TPMS) 传感器上的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 11 毫米深套筒
  3. 安装胎压监测系统 (TPMS) 传感器,使其与轮毂紧密贴合。

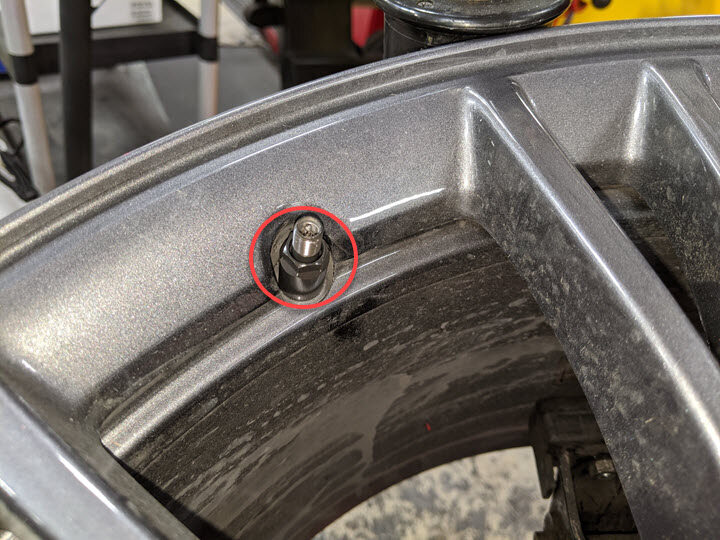

  4. 安装将胎压监测系统 (TPMS) 传感器固定到轮毂的螺母。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果使用 Sensata(黑色)传感器替换 Sysgration(紫色)传感器,请将从 Sysgration(紫色)传感器上拆下的螺母安装到 Sensata(黑色)传感器上,以保持所有 4 个轮毂的外观一致。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 11 毫米深套筒
  5. 松开上部胎圈滚轮,使胎圈就位于轮毂上。
  6. 拆下气门嘴芯,为轮胎充气,使胎圈就位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    充气时请佩戴合适的个人防护装备 (PPE)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿超过轮胎侧壁上显示的压力。
  7. 安装气门嘴芯,然后将轮毂从轮胎更换装置上拆下。
  8. 重新安装轮毂。请参阅轮毂总成(拆卸和安装)
  9. 清除存储的胎压监测系统 (TPMS) 传感器 ID。
    1. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 点击Actions选项卡,在搜索字段中输入 "TPMS vsec",点击PROC_VCSEC_X_TPMS-ERASE-SENSOR-IDvia Toolbox: (link)via Service Mode: Chassis ➜ TPMS ➜ Erase All TPMS IDs,点击Run,然后等待例行程序完成。
    3. 通过触摸屏确认所有胎压监测系统 (TPMS) 值均以短划线表示。
  10. 以 25 公里每小时/15 英里每小时的速度驾驶车辆并保持速度 10 秒。
    Informational PurposesAn informational icon, calling your attention
    由于已更换传感器,至少有 1 个传感器 ID 将不再在车辆上显示。
    Informational PurposesAn informational icon, calling your attention
    车辆会搜索新的传感器 ID 进行配对和连接。
  11. 确认传感器连接情况。
  12. 断开笔记本电脑。
  13. 升起左前车窗,关闭左前车门。
