雨刮器臂(调整)

校正代码 不适用 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1448466-00-A 雨刮器调整工具

程序

  1. 打开左前车门,降下左前车窗。
  2. 在触摸屏上点击Controls > Service > Service,以启用“雨刮器维护模式”。
  3. 使用异丙醇 (IPA) 或等效产品彻底清洁雨刮器片和挡风玻璃。
  4. 长按雨刮器按钮,使清洗器喷头向挡风玻璃喷水。
    Informational PurposesAn informational icon, calling your attention
    • 必须保证驱动导轨处于打开状态。
    • 可能需要关闭车门,不同地区要求不同。
  5. 高速运转雨刮器片,然后检查雨刮器片的清洗效果:
    • 如果挡风玻璃上无拖痕,清洗时无颤动噪声,则停止此程序。
    • 如果挡风玻璃上有拖痕,或清洗时有颤动噪声,则继续下一步骤。
  6. 拆下左右雨刮器片。请参阅雨刮器片 - LH(拆卸和更换)雨刮器片 - RH(拆卸和更换)

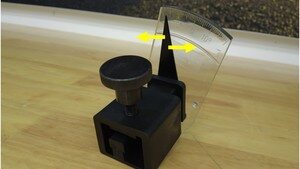

  7. 检查确认雨刮器调节工具上的测量板可以自由转动。

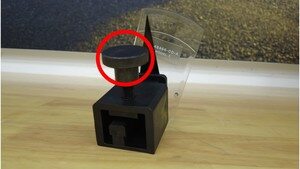

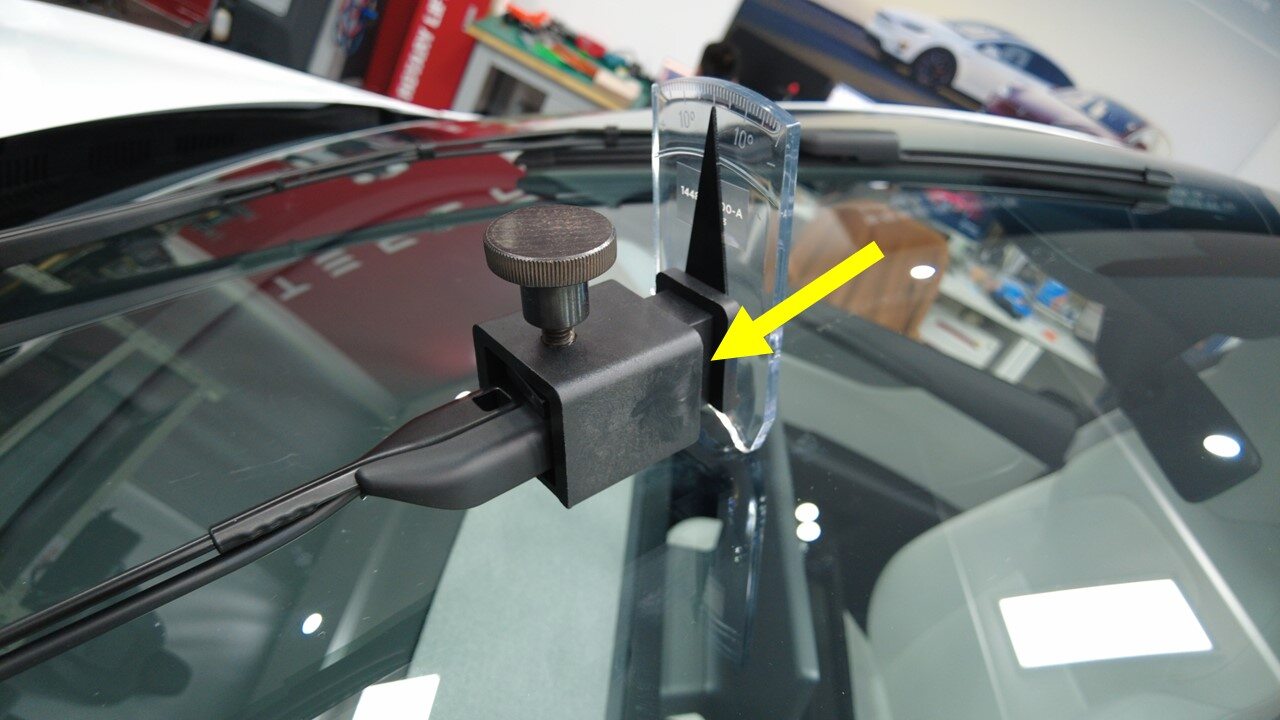

  8. 松开工具上的指旋螺钉,并将工具滑到左侧雨刮器臂末端。

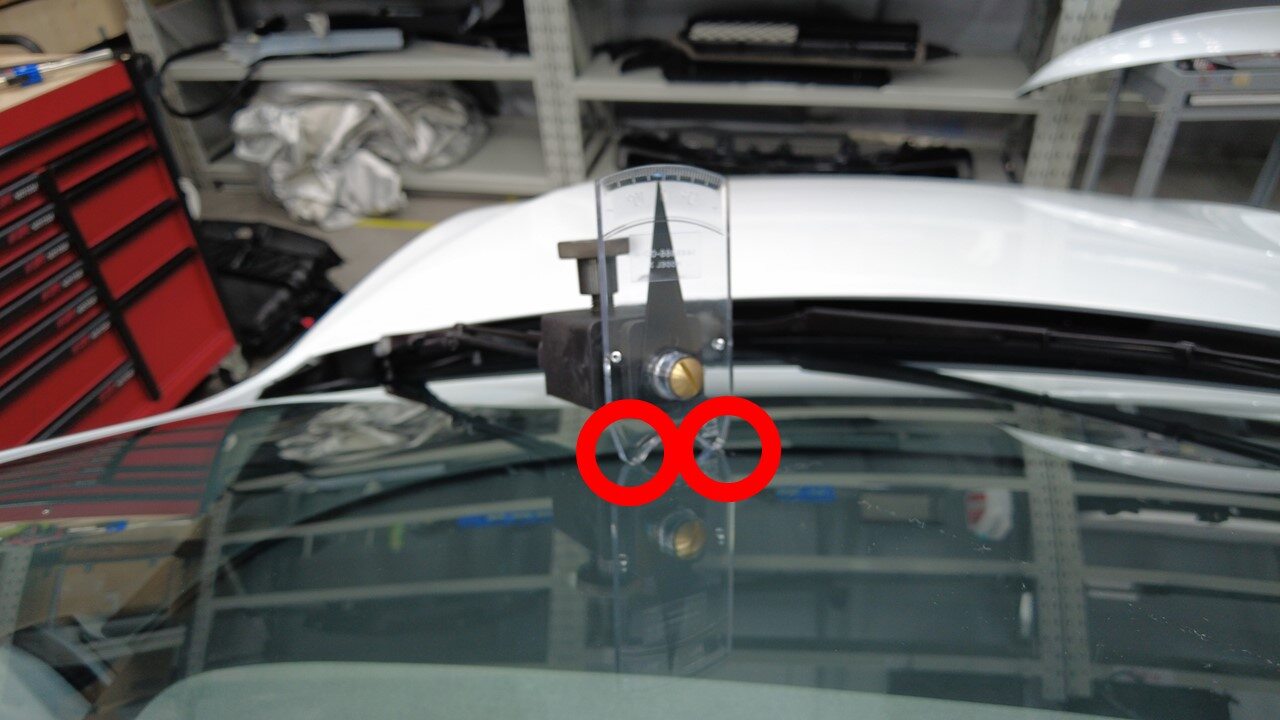

  9. 紧固指旋螺钉确保两个塑料点均靠在挡风玻璃上。

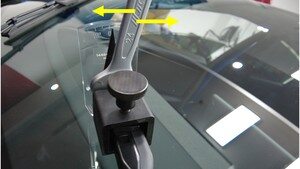

  10. 检查雨刮器臂的角度,如果需要,则使用 24 毫米扳手旋转工具以设置正确的角度。将雨刮器臂的角度调节至 -4 (+/- 0.5)。
  11. 将调整工具从左侧雨刮器臂上拆下。
  12. 重复第8步和第11步,完成右侧雨刮器臂相关操作。
  13. 安装左右雨刮器片。请参阅雨刮器片 - LH(拆卸和更换)雨刮器片 - RH(拆卸和更换)
  14. 使用触摸屏,退出车辆“雨刮器维护模式”。
  15. 使用清洗器喷头向挡风玻璃喷水并验证其运行情况。如果仍有拖痕或清洗时有颤动噪声,则更换雨刮器片并重复此程序。
  16. 升起左前车窗,关闭左前车门。
