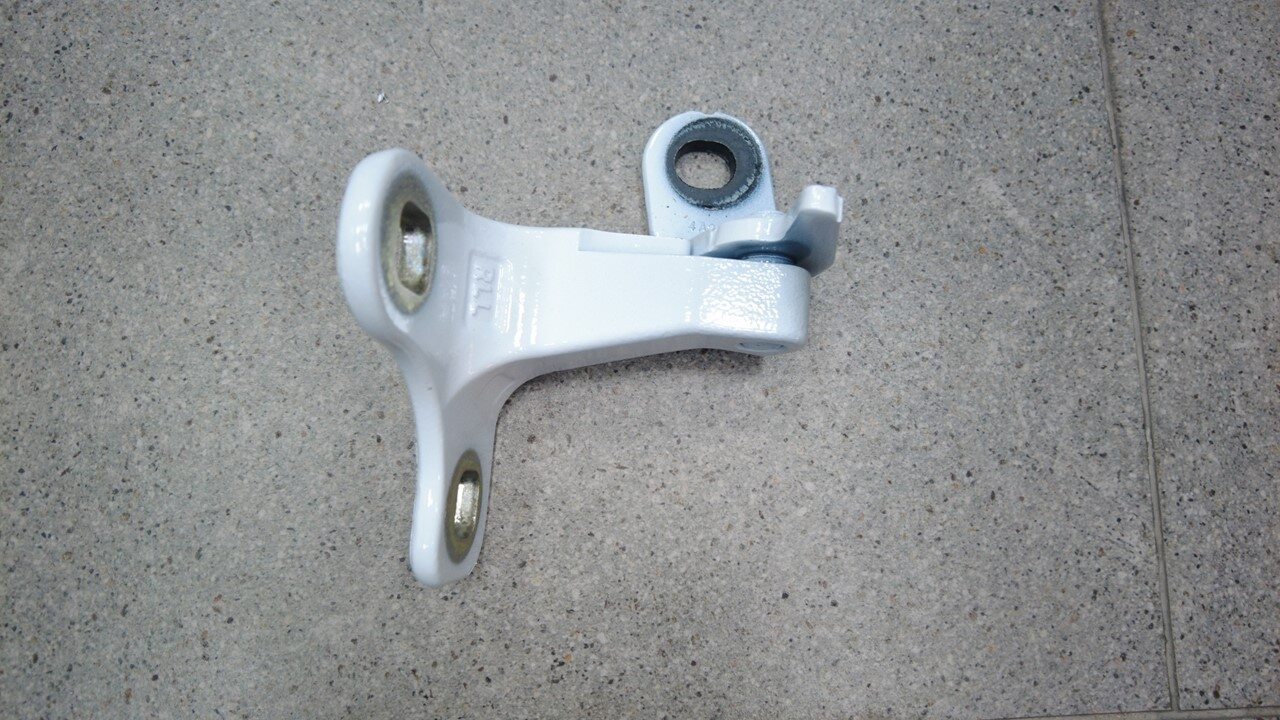

车门铰链 - 后 - 下 - 左 ((拆卸和更换))

校正代码 1133060502 FRT 0.25 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门，降下左前车窗。

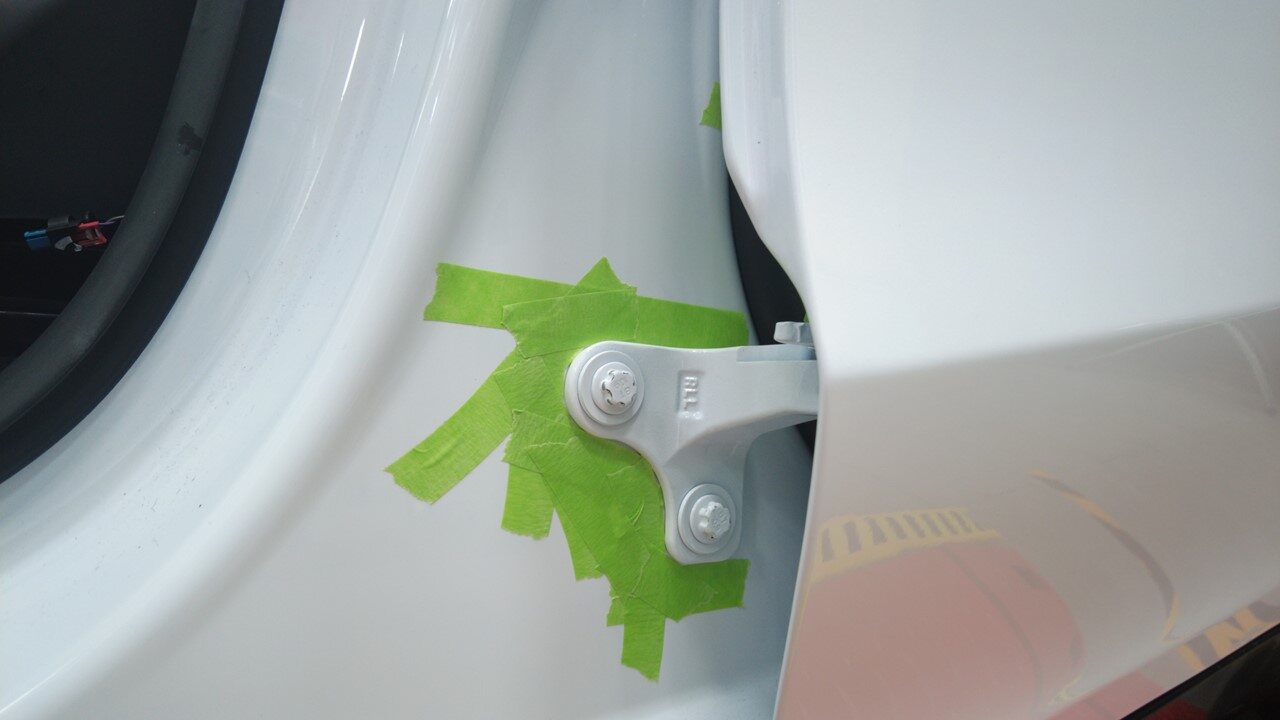

  2. 在车身和车门上的左后车门下铰链区域四周粘贴遮蔽胶带，以便在安装过程中辅助对齐。

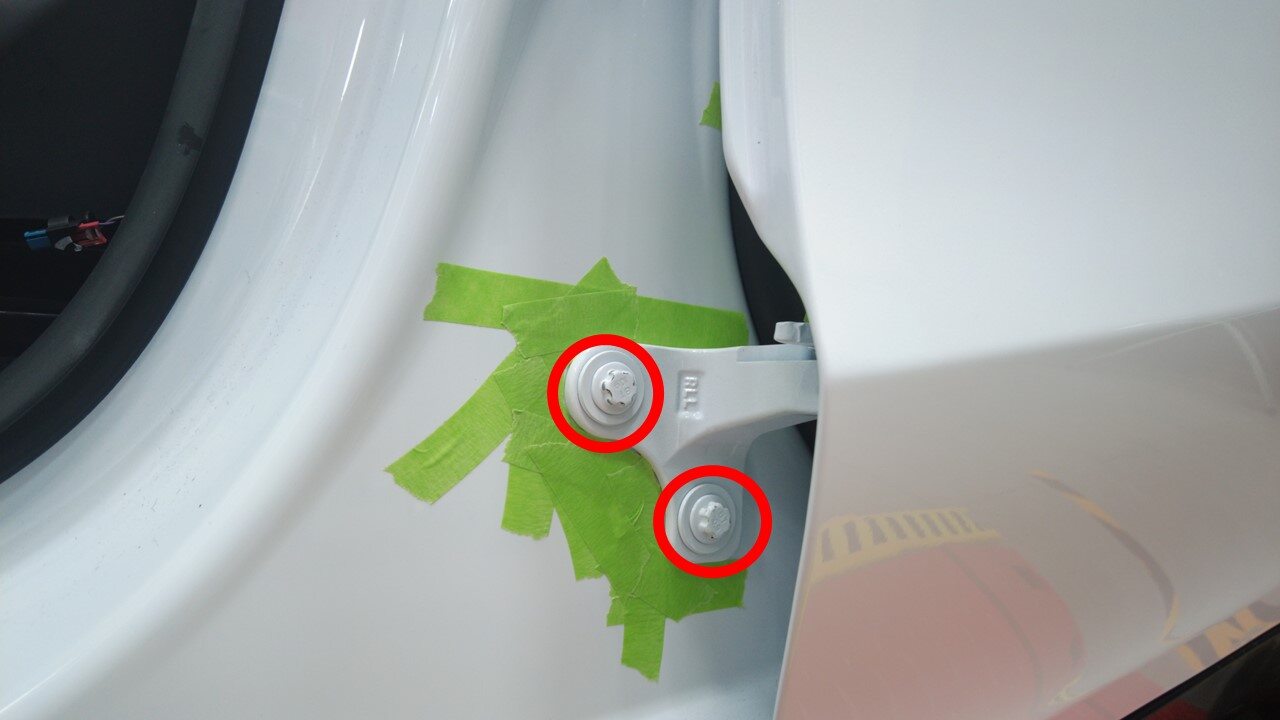

  3. 拆下将左后车门下铰链固定到车身的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒

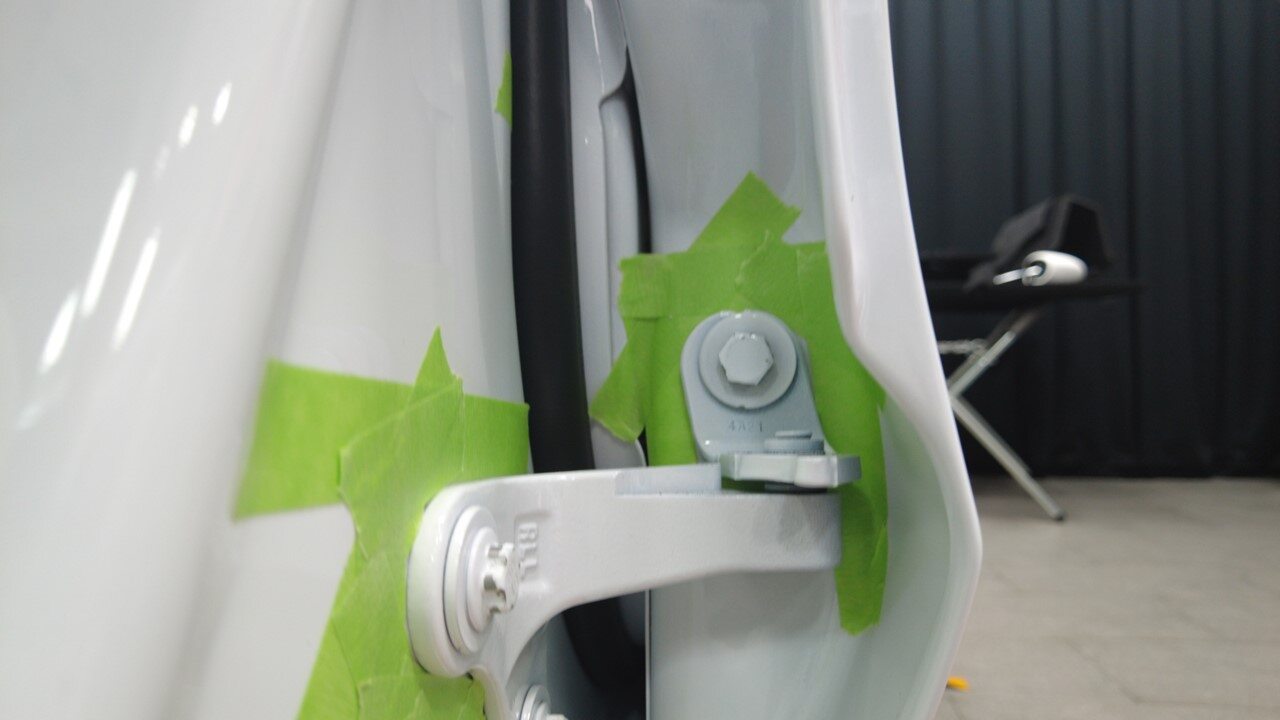

  4. 拆下将左后车门下铰链固定到车门的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
  5. 小心地将左后车门下铰链从车辆上拆下。

安装

  1. 根据定位胶带确定左后车门下铰链在车门上的位置，然后手动拧紧将铰链固定到车门的螺栓（2 个）。
  2. 根据定位胶带确定左后车门下铰链在车身上的位置，然后手动拧紧将铰链固定到车身的螺栓（2 个）。
  3. 关闭左前车门。
  4. 关闭左后车门并检查间隙和齐平度。视需要进行调节。
    Informational PurposesAn informational icon, calling your attention
    注
    参考 CVIS 获取当前的间隙/齐平度规格。
  5. 打开左前车门。
  6. 紧固将左后车门下铰链固定到车门的螺栓（2 个）。
    49 Nm (36.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
  7. 紧固将左后车门下铰链固定到车身的螺栓（2 个）。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
  8. 揭下车门和车身上的遮蔽胶带。
  9. 视需要在左后车门下铰链螺栓上涂抹修补漆。
    Informational PurposesAn informational icon, calling your attention
    注
    涂抹之前，请将修补漆摇匀。等待 20 分钟，等待修补漆风干。
  10. 升起左前车窗，关闭左前车门。
