玻璃 - 车门 - LH - 后(调整)

校正代码 11010004 可调整的 FRT 注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135305-00-A 车窗开关旁路工具,Model 3
  • 1129348-00-A XP-10 电源,XP-10
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于后车门传感器能否检测到侧面气压冲击。确保后门板上没有未遮盖的孔洞。此外,在维修或检查后车门及其组件时,务必重新安装插头或粘贴胶带。

程序

  1. 拆下左后车门饰板。请参阅车门饰板 - 后 - 左 ((拆卸和安装))

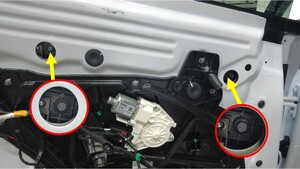

  2. 拆下覆盖车门开口的插塞(2 个),以便接触用于固定车窗玻璃的螺栓。
  3. 连接车窗开关专用工具,调节车窗,以便接触升降器导块。
  4. 拧松将车窗玻璃固定到车窗升降器卡夹的紧固件(2 个)约 1/2 圈,这样既能保持车窗位置不变,还留有调节空间。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  5. 拉动紧急释放缆索以松开左前车门闩锁。
  6. 关闭左后车门。
  7. 使用驾驶位主开关升起左后车窗。
  8. 检查左后车窗的间隙和齐平度,并按需调节。
    1. 打开左后车门。
    2. 锁定左后车门以便调节车窗高度。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条饰件。
    3. 使用车窗开关工具调节玻璃,以便接触升降器导块。

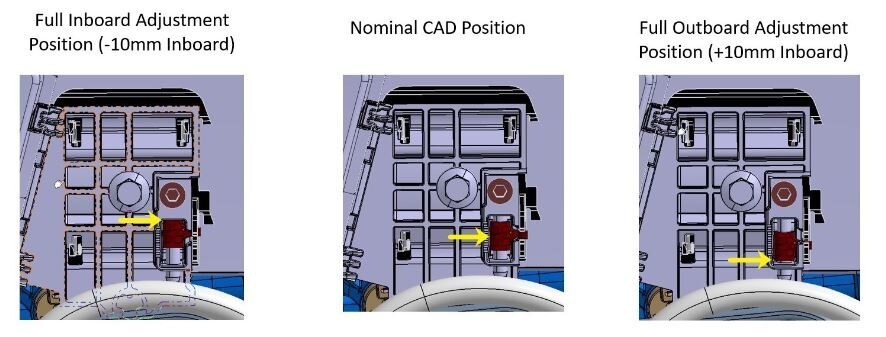

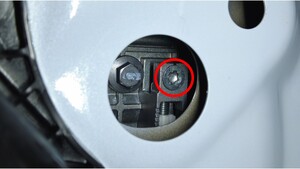

    4. 调整移动玻璃的前部,以便与 B 柱饰板保持齐平。
      Informational PurposesAn informational icon, calling your attention
      使用 5 毫米六角套筒(新款车辆可能使用 T25 梅花套筒)调整摩擦垫,以便使玻璃朝内或朝外倾斜。

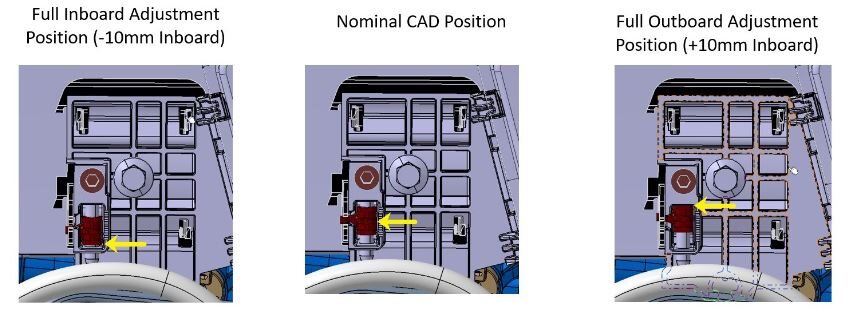

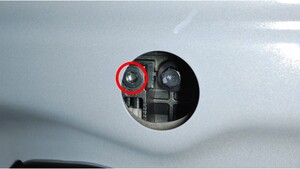

    5. 调整移动玻璃的后部,以便与角窗玻璃总成保持齐平。
      Informational PurposesAn informational icon, calling your attention
      使用 5 毫米六角套筒(新款车辆可能使用 T25 梅花套筒)调整摩擦垫,以便使玻璃朝内或朝外倾斜。
    6. 按照间隙要求调整移动玻璃,然后手动拧紧升降器紧固件(2 个)。
  9. 拉动紧急释放缆索以松开左前车门闩锁。
  10. 关闭左后车门。
  11. 检查左后车窗的间隙和齐平度,并按需重新调节。
  12. 打开左后车门。
  13. 锁定左后车门以便调整车窗高度,然后调整车窗,以便接触升降器导块。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条饰件。
  14. 检查升降器导块上是否存在玻璃碎片或其他碎屑,必要时进行清洁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    碎屑和碎片可能会损坏新车门玻璃或导致其破碎。
  15. 紧固将车窗玻璃固定到车窗升降器的紧固件。
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

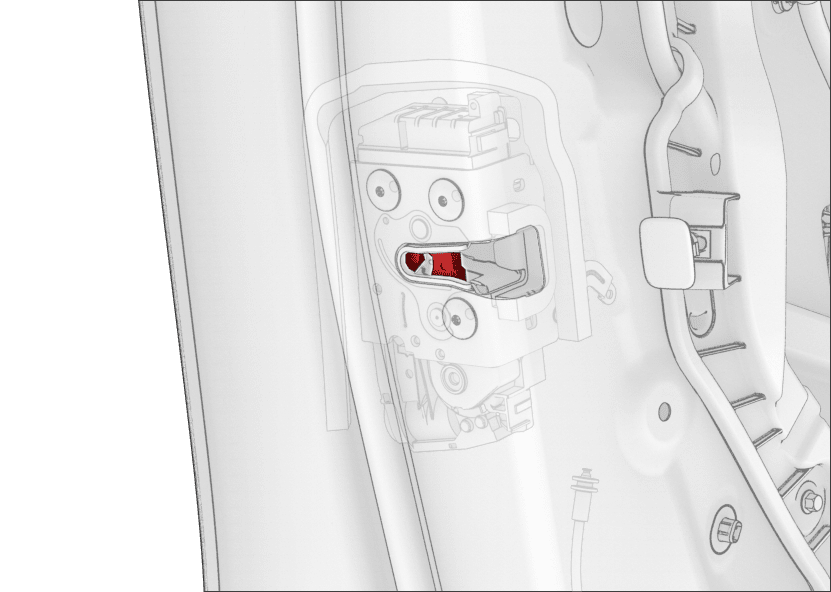

  16. 拉动紧急释放缆索以松开左后车门闩锁。
  17. 降下左后车窗。
  18. 安装覆盖车门开口的插塞(2 个),以便接触固定玻璃的紧固件。

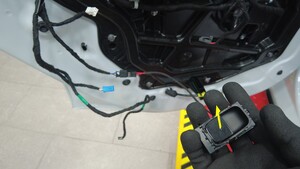

  19. 断开车窗开关专用工具,然后重新连接车窗开关电气连接器。
  20. 安装左后车门饰板。请参阅车门饰板 - 后 - 左 ((拆卸和安装))
