第二排座椅扶手 - 5 座 ((拆卸和更换))

校正代码 1305010302 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格第二排座椅扶手 - 5 座 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定左右扶手板盖板的螺钉(2 个)
2.5 Nm (1.8 lbs-ft)
  • 梅花 T20 批头
  • 棘轮/扭矩扳手
重复使用
用于固定扶手的内梅花螺栓(2 个)
8 Nm (5.9 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
重复使用

拆卸

  1. 将中间背板从第二排中间座椅靠背上拆下。请参阅第二排座椅背板 - 中间 ((拆卸和更换))

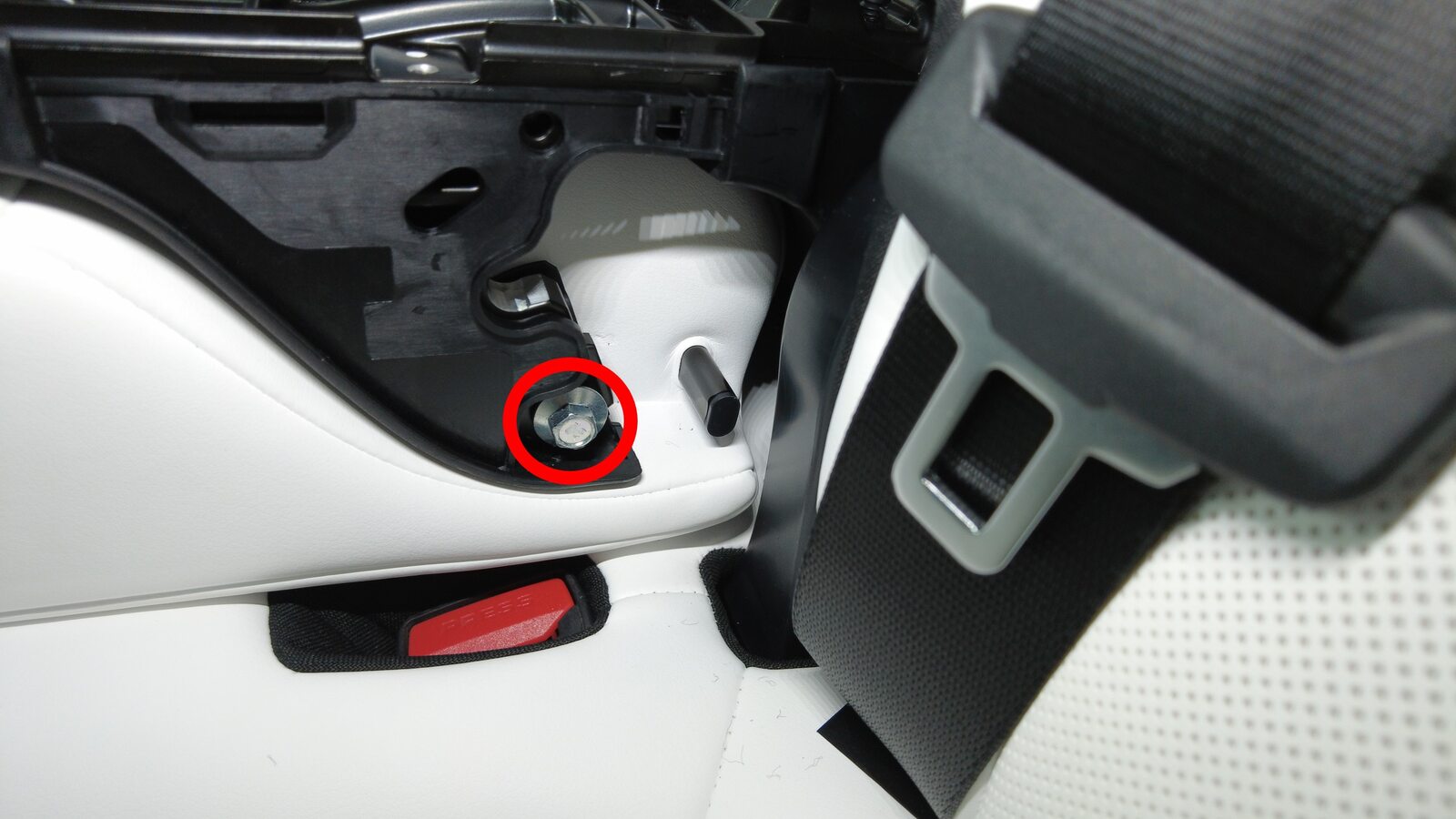

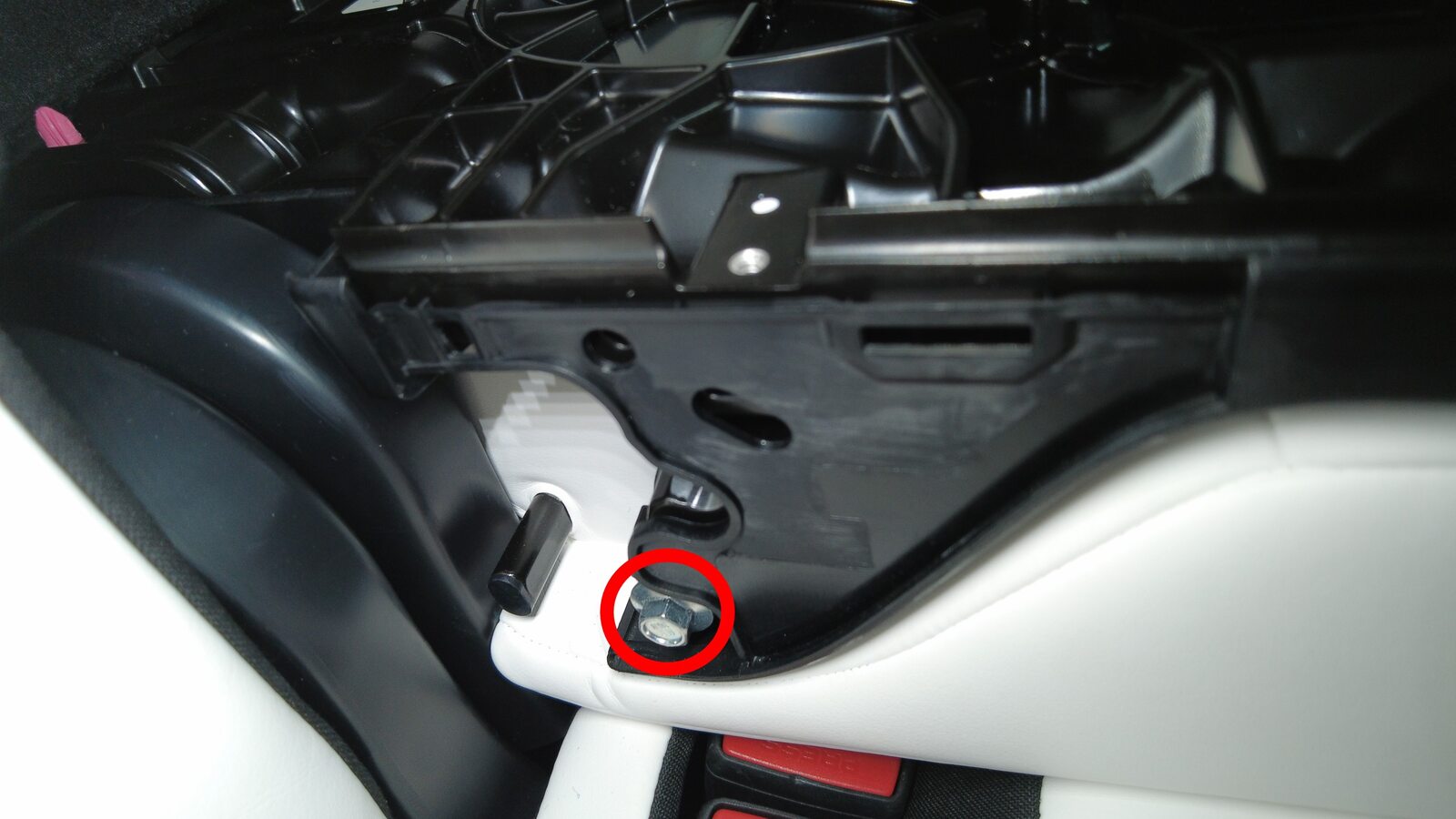

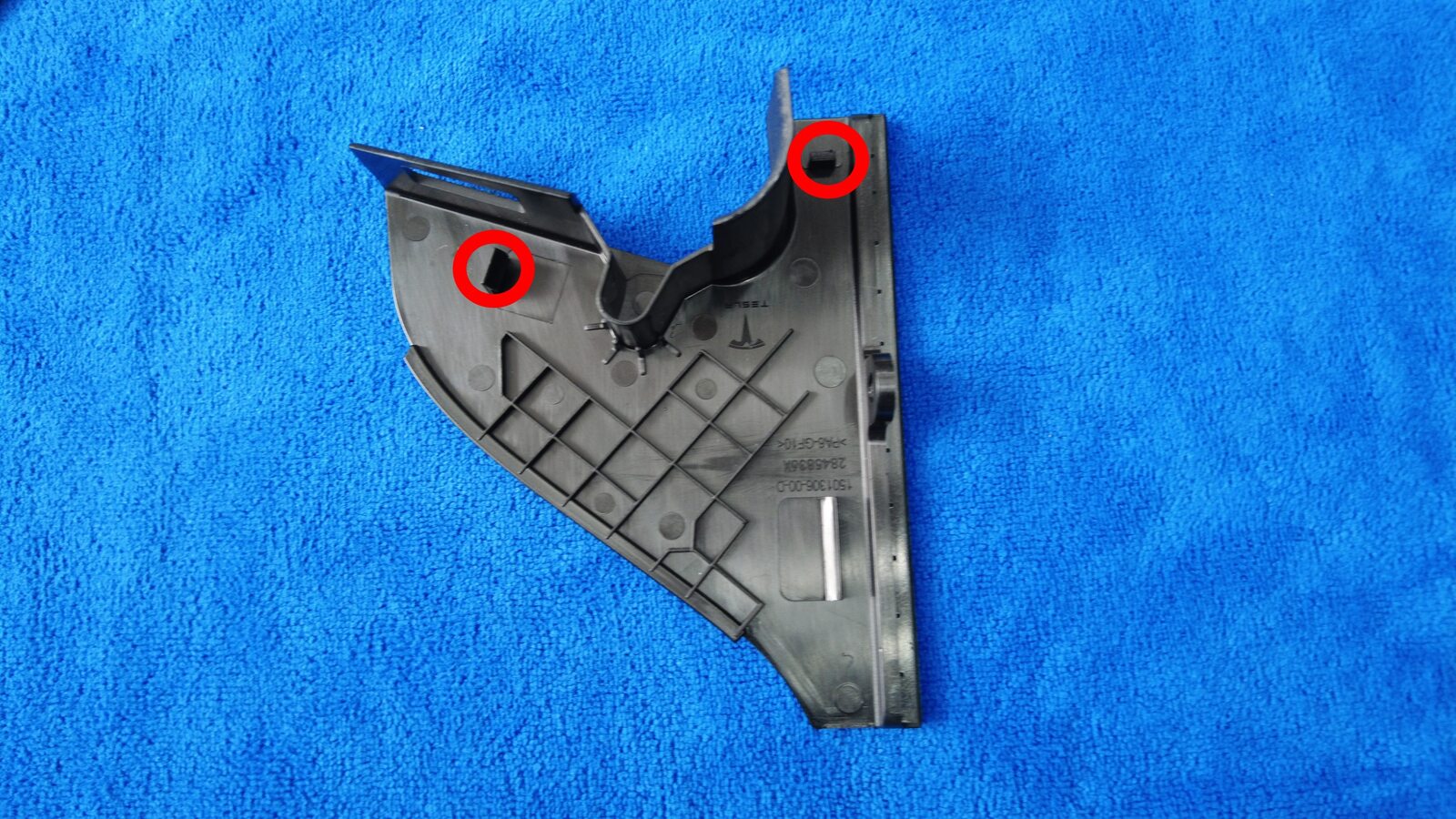

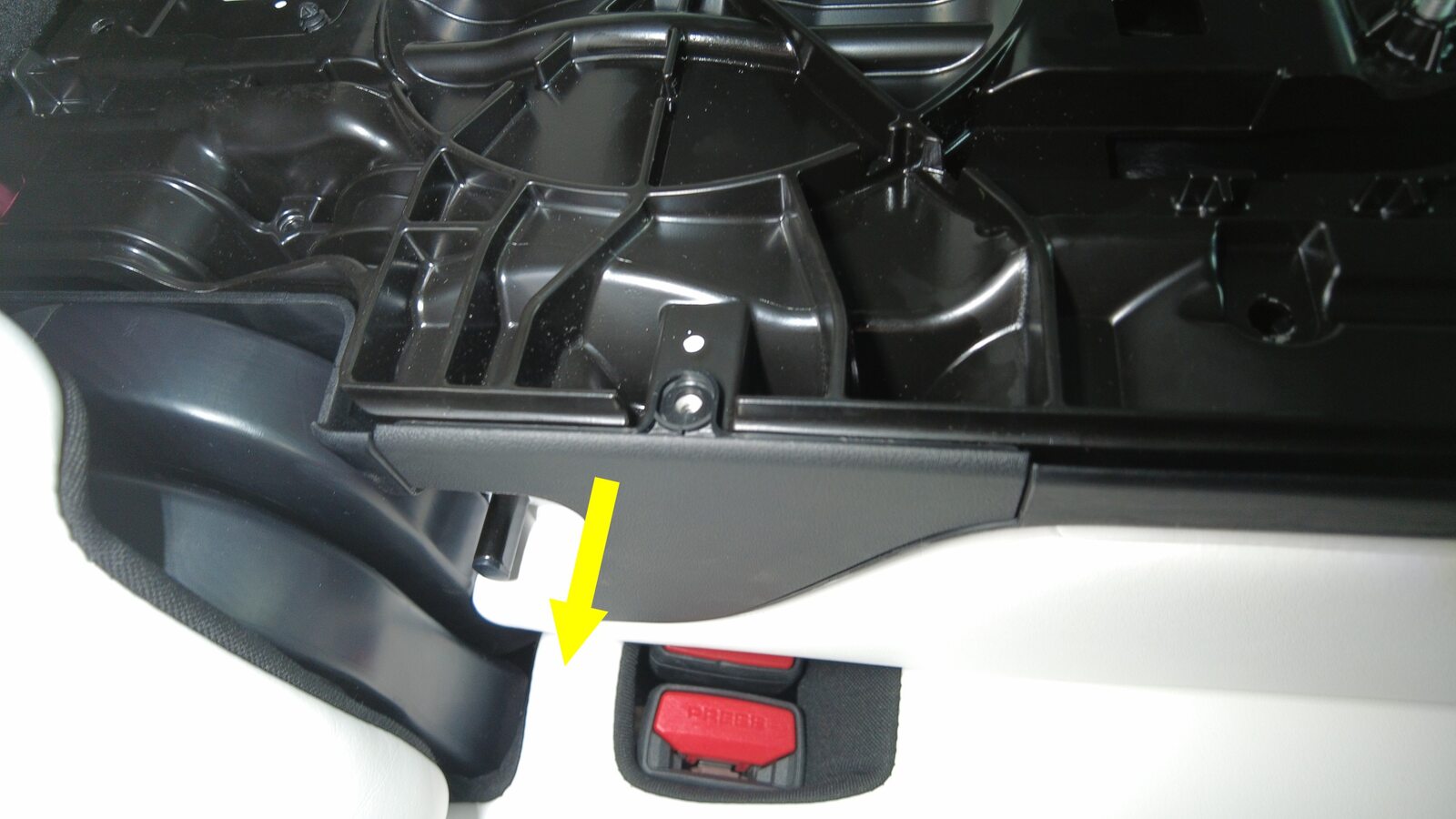

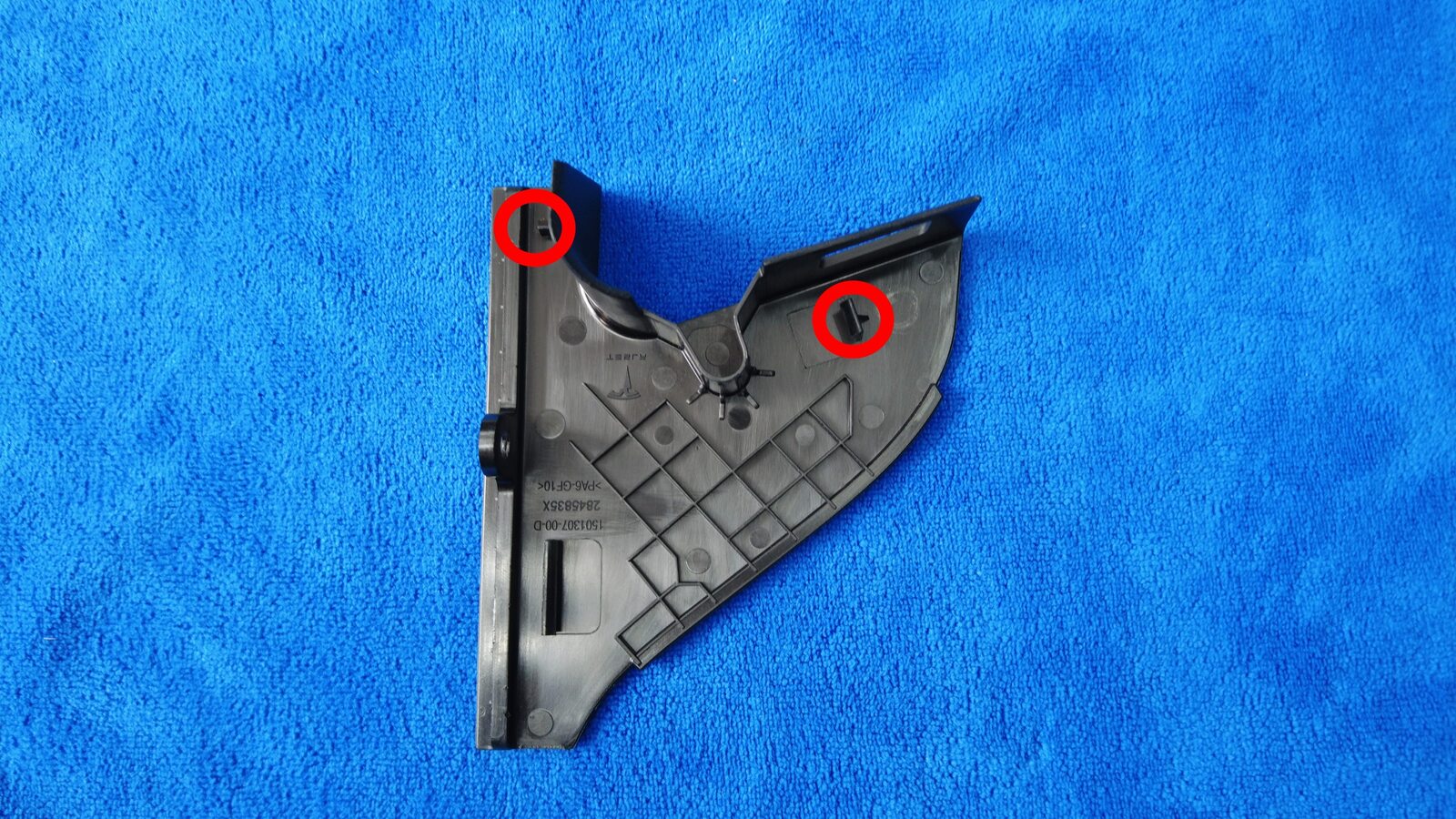

  2. 拆下左右扶手板盖。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手

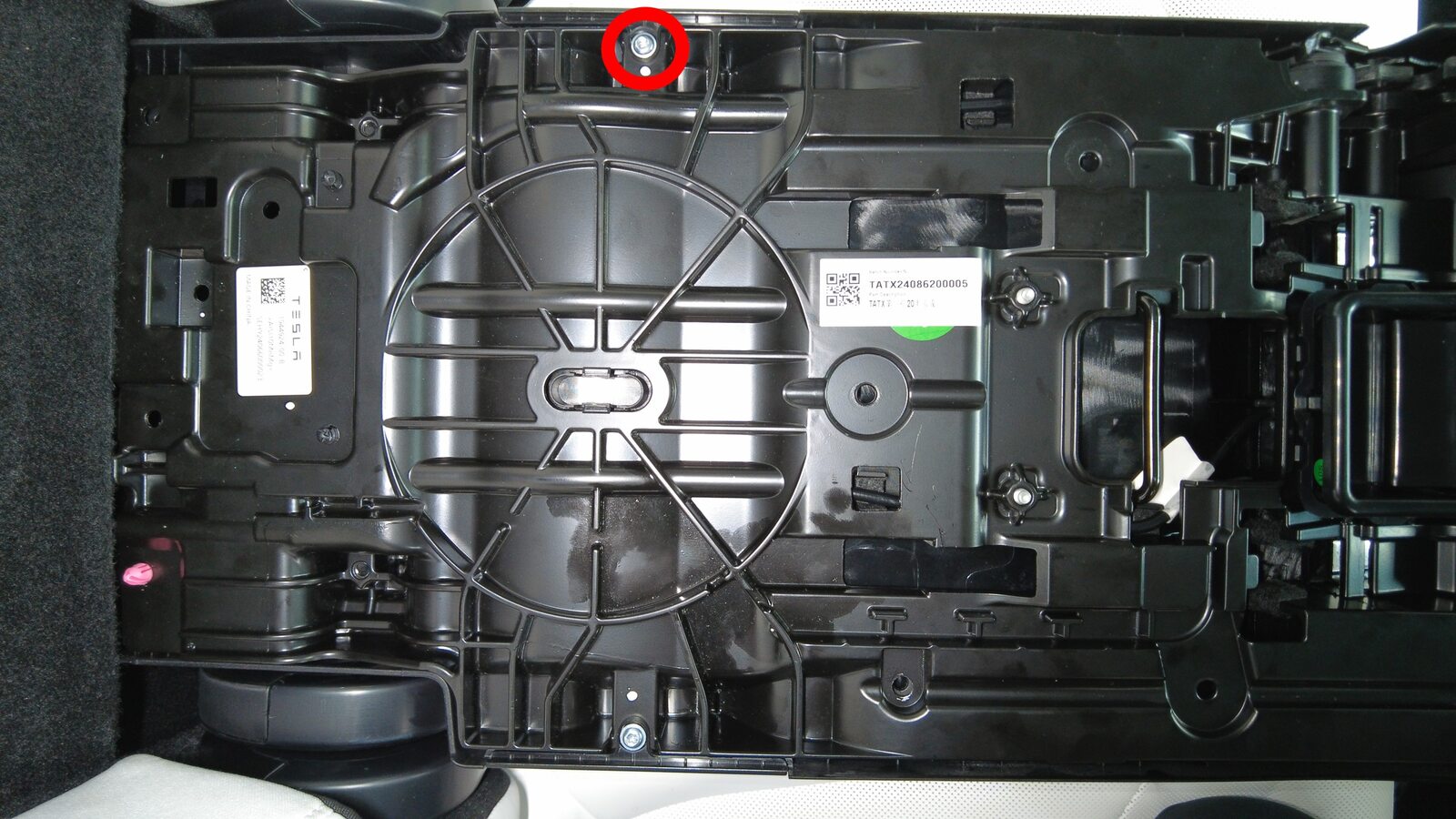

  3. 拆下将中央扶手支架固定到座椅框架的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  4. 立起 20 百分比座椅靠背。

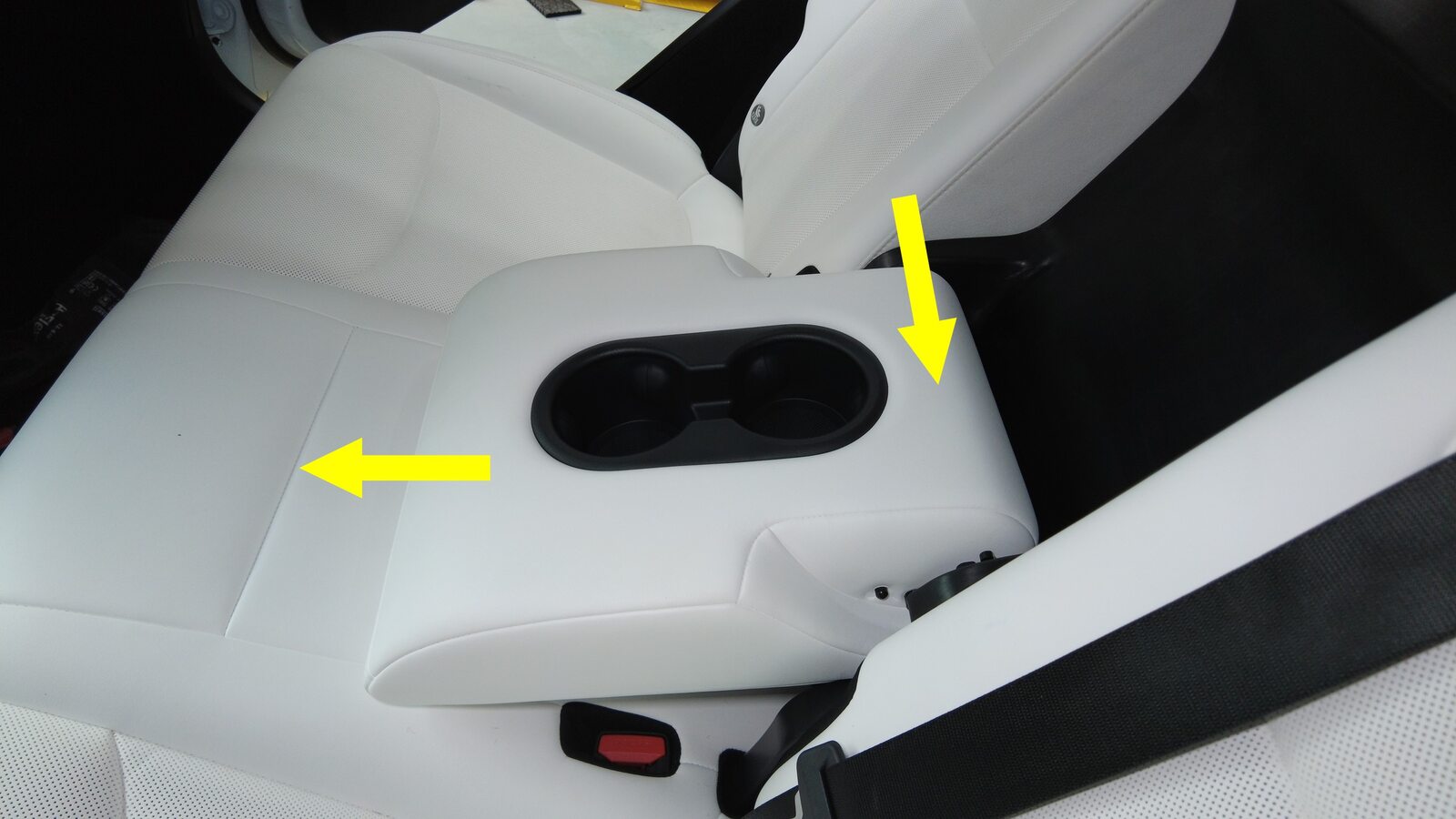

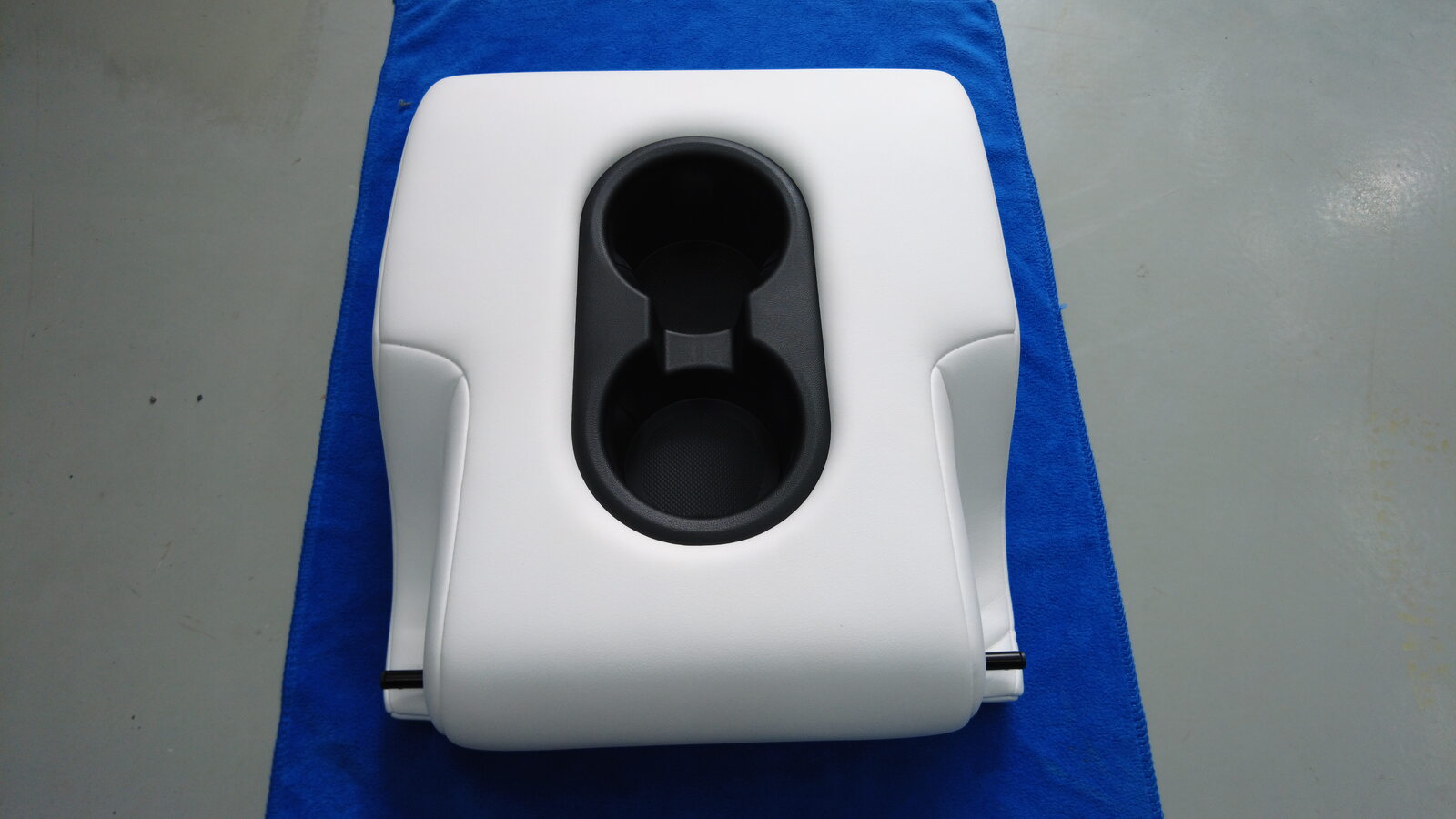

  5. 将扶手拉离 20 百分比座椅靠背,向下向前移动扶手后部,将扶手拆下。

安装

  1. 将扶手安装到 20 百分比座椅靠背上。
  2. 放倒 20 百分比座椅靠背。
  3. 安装左右扶手内梅花螺栓(2 个)。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  4. 安装将左右扶手板盖固定到扶手板的螺钉(2 个)。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
  5. 将中间背板安装到第二排中间座椅靠背上。请参阅第二排座椅背板 - 中间 ((拆卸和更换))
