摄像头 - 侧转向灯 - LH(拆卸和安装)

校正代码 待定 FRT 0.2 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration

扭矩规格

表 1. 扭矩规格摄像头 - 侧转向灯 - LH(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前侧摄像头转向灯固定到侧转向灯总成的螺栓(2 个)
0.6 Nm (5 lbs-in)
  • 梅花 T8 批头
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下左前侧转向灯总成。请参阅车灯 - 侧转向灯摄像头 - 左 ((拆卸和安装))

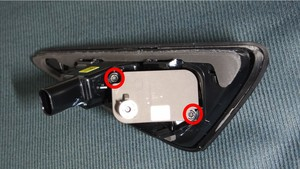

  2. 拆下将左前侧转向灯摄像头固定到侧转向灯总成上的螺栓(2 个),然后将摄像头从侧转向灯总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    拆下螺栓,然后摆动摄像头,使 O 型环从侧转向灯总成上脱离。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T8 批头
    • 棘轮/扭矩扳手

安装

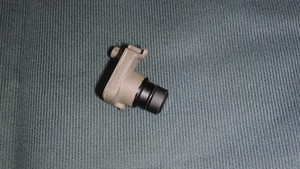

  1. 将左前侧转向灯摄像头放置在侧转向灯总成上,然后安装将摄像头固定到侧转向灯总成上的螺栓(2 个)。
    0.6 Nm (5 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    摆动摄像头 O 型环,穿过侧转向灯总成,然后安装将摄像头固定到侧转向灯总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T8 批头
    • 棘轮/扭矩扳手
  2. 安装左前侧转向灯总成。请参阅车灯 - 侧转向灯摄像头 - 左 ((拆卸和安装))
  3. 解锁车辆网关。请参阅网关(解锁)
  4. 在触摸屏上,点击Driver Assist > Cameras > Clear Camera Calibration,选择Camera Selection下拉菜单中的Repeaters,然后点击Run
  5. 退出“维护模式”。请参阅维护模式
  6. 升起左前车窗,关闭左前车门。
  7. 告知客户,现在需要手动驾驶,以使摄像头进行自校准。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用辅助驾驶功能,将显示“当前无法使用辅助驾驶功能:正在校准摄像头,必须进行手动驾驶”。
