制动助力器 - 左驾驶 ((拆卸和更换))
校正代码
3320010102
FRT
0.85
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
本程序适用于在北美以外地区生产的车辆。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将主缸辅管固定到制动助力器的螺母 |
 16 Nm (11.8 lbs-ft) |
|
重复使用 | |
| 将主缸主管固定到制动助力器的螺母 |
16 Nm (11.8 lbs-ft) |
|
重复使用 | |
| 将制动总成固定到隔板的螺母（2 个） | 16.5 Nm (12.2 lbs-ft) |
|
更换 | 1111541-00-A |
拆卸
- 拆下制动助力器总成。请参阅 制动助力器 - 左驾驶 ((拆卸和安装))。
安装
-
将制动助力器放置在车辆上，然后安装新的螺母（2 个），将制动器总成固定到隔板。16.5 Nm (12.2 lbs-ft)注推荐使用以下工具：
- 13 毫米深套筒
- 带角度测量的扭矩扳手
-
将制动踏板对齐 iBooster 杆，然后将制动器 U 型夹销安装到制动踏板总成上。
-
安装将制动器 U 型夹销固定到踏板总成的开口销。
- 安装驾驶位脚部空间隔音板。请参阅 驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。
-

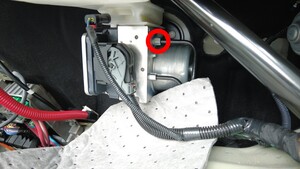

安装将主缸主管固定到制动助力器的螺母。16 Nm (11.8 lbs-ft)注先手动拧紧螺母，以免螺纹错扣。TIp推荐使用以下工具：
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
-

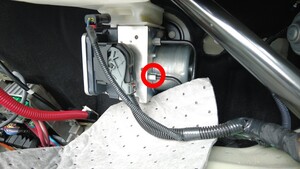

安装将主缸支管固定到制动助力器的螺母。16 Nm (11.8 lbs-ft)注先手动拧紧螺母，以免螺纹错扣。TIp推荐使用以下工具：
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
-

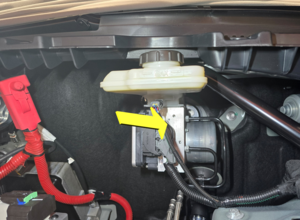

连接制动助力器电子控制单元 (ECU) 线束连接器。
-

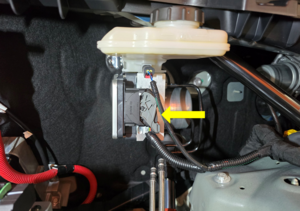

连接制动液液位传感器连接器。
- 连接低压电池。请参阅 低压电源（断开和连接）。
- 重新安装软件。请参阅 软件重新安装 - 触摸屏。
-
确认解耦制动系统 (DPB) 是否已预充制动液：
- 如果已预充，请执行下一步骤，排放左前和右前制动钳内侧阀门。
- 如果未预充，请执行博世制动液排气/冲洗 (Maintenance)。执行完预先排放程序后，请转至步骤29。
- 拆下前轮毂。请参阅 轮毂总成（拆卸和安装）。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox 3（连接和断开）。
- 清洁制动液储液罐通风盖周围的区域，然后拆下此盖。
- 在储液罐中添加清洁的制动液至最大液位。
- 将压力排放器适配器安装到车辆制动液储液罐上。
- 将电源连接到排放器工具，然后开启排放器工具。
- 将制动液排放储液罐压力设置为 30 PSI，然后将制动液排放储液罐连接到制动液排放适配器。
-
排放左前制动钳内侧阀门。
-
取走液体收集器，然后紧固左前制动钳内侧排放阀并安装内侧阀盖。
Mando 制动钳
10 Nm (7.4 lbs-ft)Hitachi 制动钳
12 Nm (8.8 lbs-ft)Brembo 制动钳
18.5 Nm (13.6 lbs-ft)TIp推荐使用以下工具：- 11 毫米套筒
-
取走液体收集器，然后紧固左前制动钳内侧排放阀并安装内侧阀盖。
-
重复执行步骤19以排放右前制动钳内侧阀门。
注如需在显示屏上操作以排放右前内侧阀门，请依次选择。
- 关闭阀门并将制动压力排放器套件从车辆上拆下。
- 检查制动液液位并根据需要加满。
- 安装制动储液罐检修盖。
- 将吸收性材料从制动助力器总成和储液罐区域下方取走。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
- 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
- 将制动踏板压下几次以确认感觉和操作正常。
- 安装前轮毂。请参阅 轮毂总成（拆卸和安装）。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
- 安装HEPA 空调滤清器总成。请参阅 维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
-
进行道路测试，确保制动踏板触感及制动性能正常。
注将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
