前车门 - 左 ((拆卸和更换))

校正代码 1010020102 FRT 1.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 前车门 - 左 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前车门限位器固定到车身的螺栓
24 Nm (17.7 lbs-ft)
  • T40 梅花套筒
 重复使用
将左前车门上下铰链固定到车门的螺母（2 个）
26 Nm (19.2 lbs-ft)
  • 13 毫米 12 角组合扳手
 重复使用

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 将左前座椅向后移动。
  3. 将次密封条从左前车门上拆下。请参阅车身次密封件 - 前门 - 左 ((拆卸和更换))。
  4. 拆下左前车门移动侧玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))。
  5. 断开低压电池电源。请参阅低压电源（断开和连接）。
  6. 拆下左后视镜。请参阅外后视镜 - 左 ((拆卸和更换))。
  7. 拆下左前压力传感器。请参阅车门压力传感器 ((拆卸和更换))。

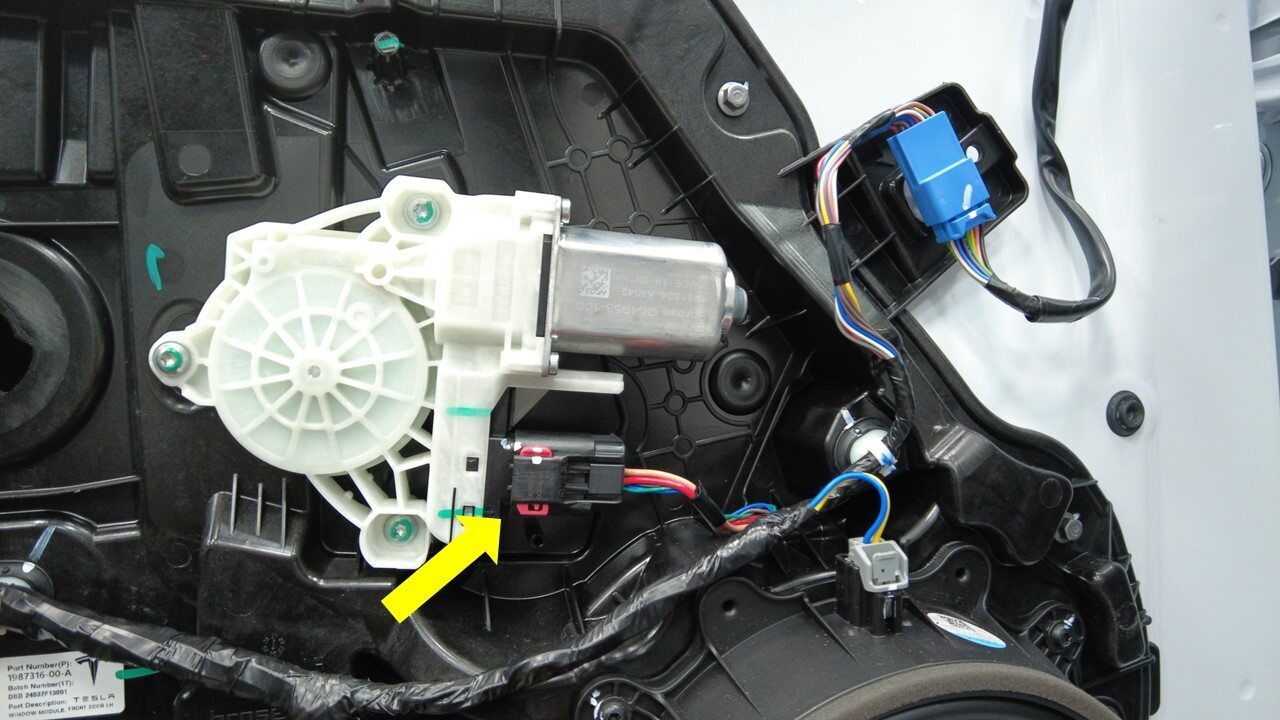

  8. 断开左前升降器电机连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    断开红色锁片，然后向下按压黑色锁片以松开连接器。
  9. 拆下左前车门低音扬声器。请参阅扬声器 - 前车门（拆卸和更换）。
  10. 拆下左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需将车窗升降器从车门封闭板总成上拆下。
  11. 拆下左前车门外把手。请参阅 外车门把手 - 被动 - 右 ((拆卸和更换))。
  12. 拆下左前车门闩锁。请参阅 车门闩锁 - 前 - 左 ((拆卸和更换))。
  13. 拆下左前车门线束。请参阅线束 - 左前门 - 高级扬声器 - 左驾驶 ((拆卸和更换))。

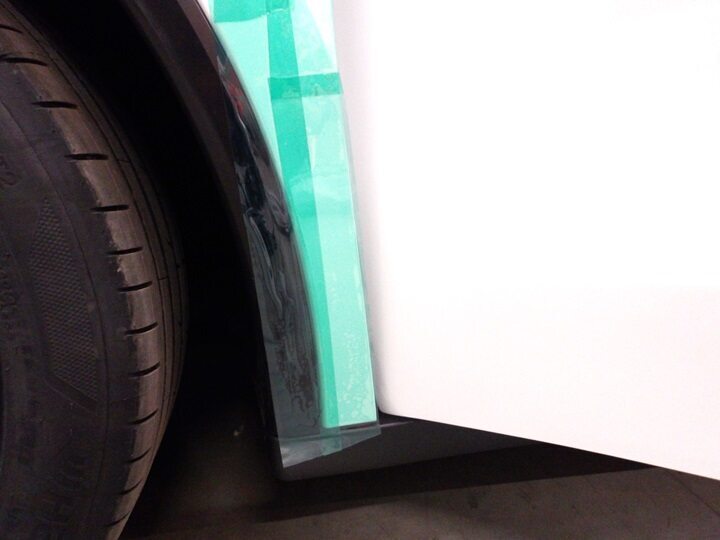

  14. 在左前翼子板上粘贴胶带。
  15. 拆下左前车门限位器。请参阅前车门限位器 ((拆卸和更换))。
  16. 沿铰链粘贴胶带，以标明安装位置。

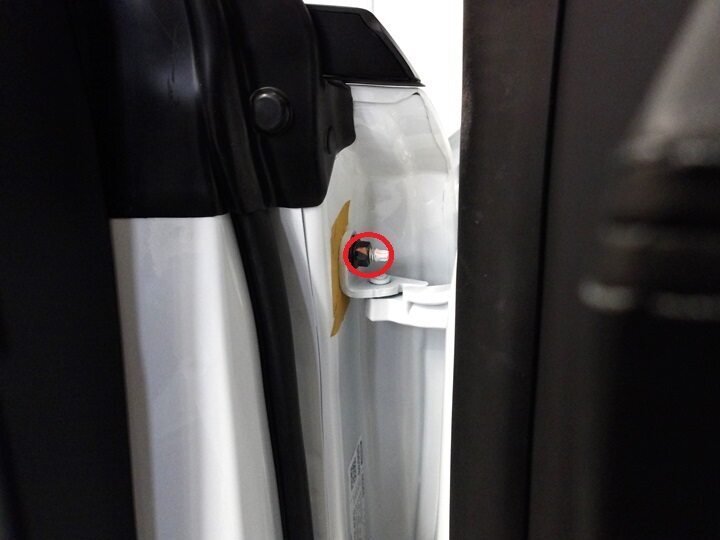

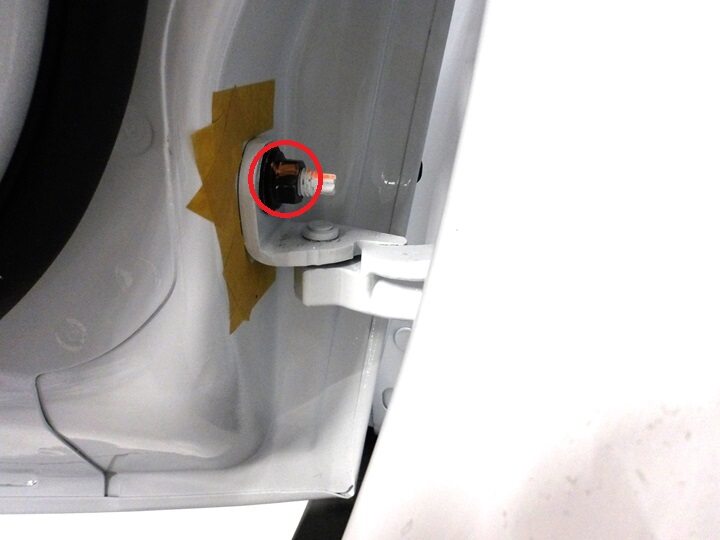

  17. 松开将左前车门上下铰链固定到车门的螺母（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米 12 角组合扳手

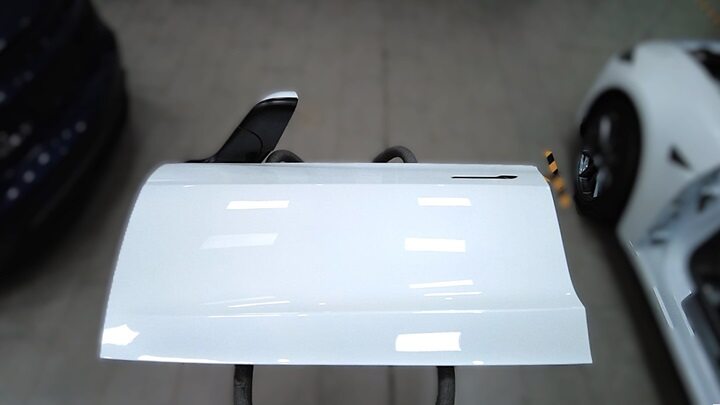

  18. 在协助下，将左前车门总成从车辆上抬起，然后将其放置在有垫层的作业表面。

安装

  1. 在协助下，将左前车门总成放置到车辆上，然后手动拧紧将左前车门上下铰链固定到车门的螺母（2 个）。
  2. 安装左前车门限位器。请参阅前车门限位器 ((拆卸和更换))。
  3. 安装左前车门线束。请参阅 线束 - 左前门 - 高级扬声器 - 左驾驶 ((拆卸和更换))。
  4. 安装左前车门闩锁。请参阅 车门闩锁 - 前 - 左 ((拆卸和更换))。
  5. 安装左前车门外把手。请参阅外车门把手 - 被动 - 右 ((拆卸和更换))。
  6. 安装左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))。
  7. 安装左前车门低音扬声器。请参阅扬声器 - 前车门（拆卸和更换）。
  8. 连接左前升降器电机连接器。
  9. 安装左前压力传感器。请参阅车门压力传感器 ((拆卸和更换))。
  10. 连接低压电池电源。请参阅低压电源（断开和连接）。
  11. 安装左后视镜。请参阅外后视镜 - 左 ((拆卸和更换))。
  12. 安装左前车门移动侧玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    安装完左前车门内外密封条后，请返回当前程序。
  13. 关闭左前车门并检查间隙/齐平度。
    Informational PurposesAn informational icon, calling your attention
    注
    必要时调整左前车门。请参阅 CVIS 了解当前规格。
  14. 打开左前车门。
  15. 紧固将左前车门上下铰链固定到车身的螺母（2 个）。
    26 Nm (19.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米 12 角组合扳手
  16. 揭下所有遮蔽胶带。
  17. 继续安装左前车门移动侧玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))。
  18. 将次密封条安装到左前车门上。请参阅车身次密封件 - 前门 - 左 ((拆卸和更换))。
  19. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))。
  20. 将左前座椅移回原位。
  21. 升起左前车窗，关闭左前车门。
