高压虚拟接头 - 4 电极 ((拆卸和更换))

校正代码 1630011602 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格高压虚拟接头 - 4 电极 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定 4P 虚拟接头的螺栓
10 Nm (7.4 lbs-ft)
  • 电工保护手套
  • 外梅花五角套筒 E10
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. Remove HV battery rear skid plate enclosure. See 高压电池总成 - 滑板 - 后(拆卸和更换).

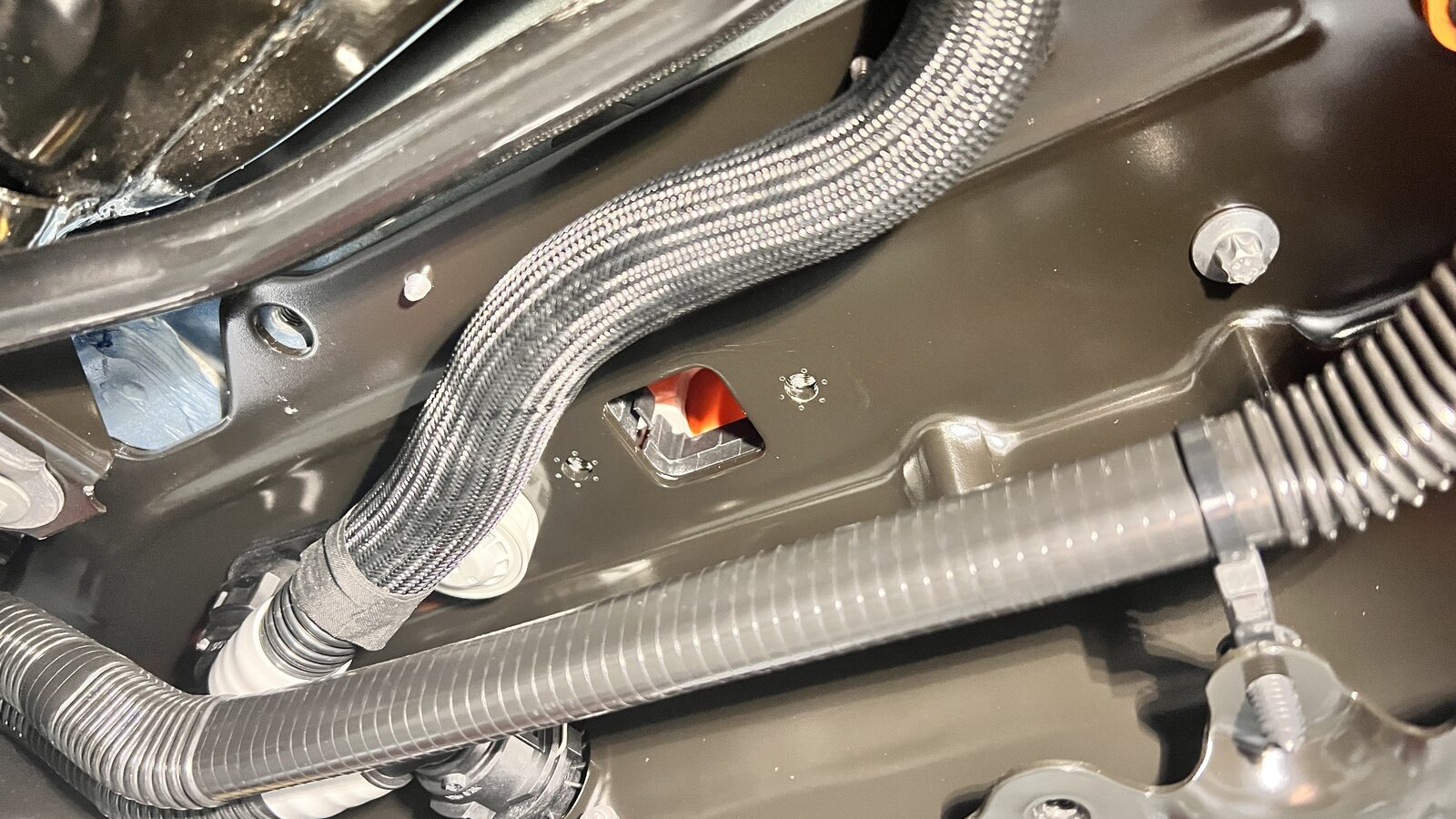

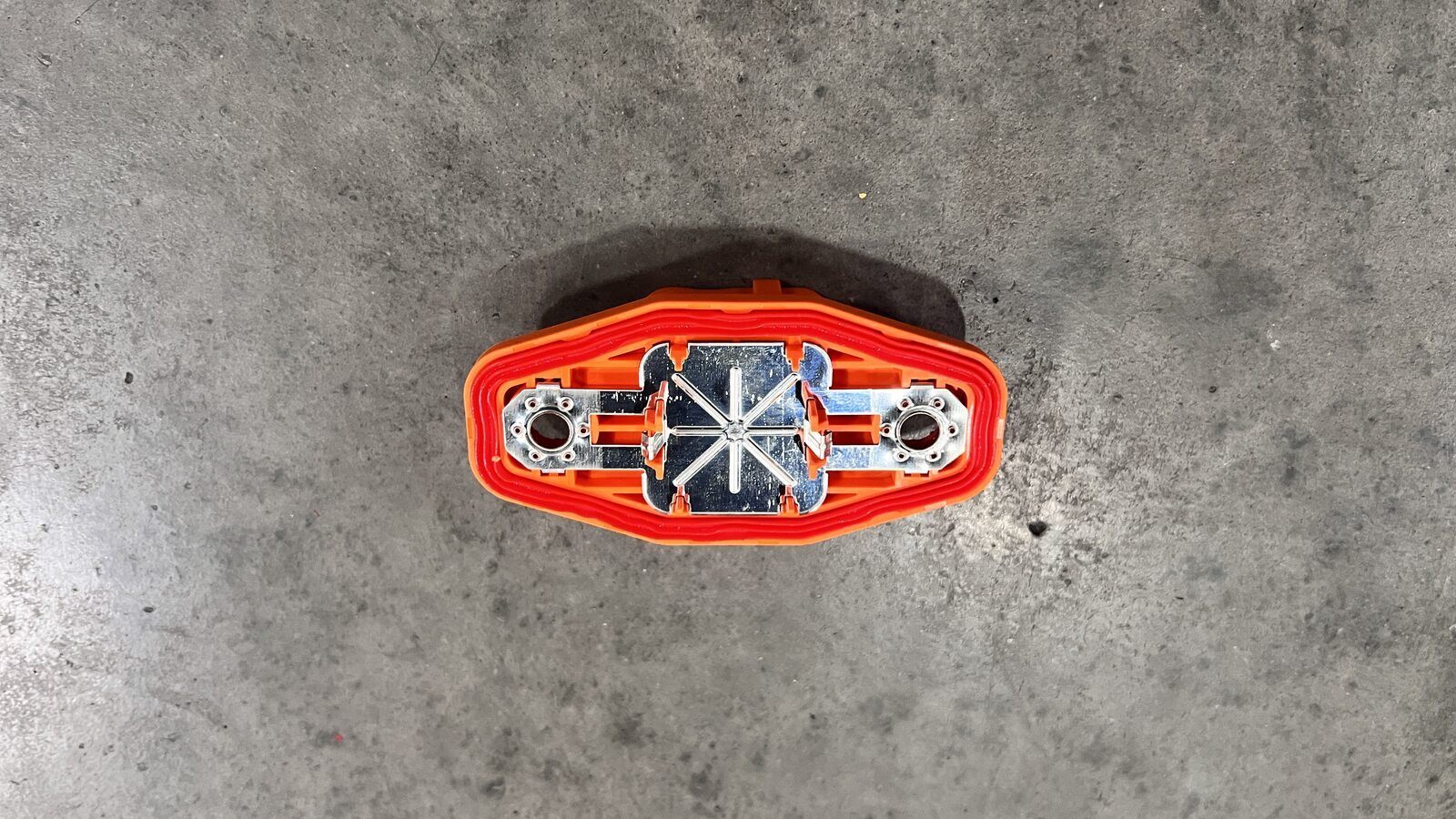

  2. Remove 4P dummy header.
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 外梅花五角套筒 E10
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

安装

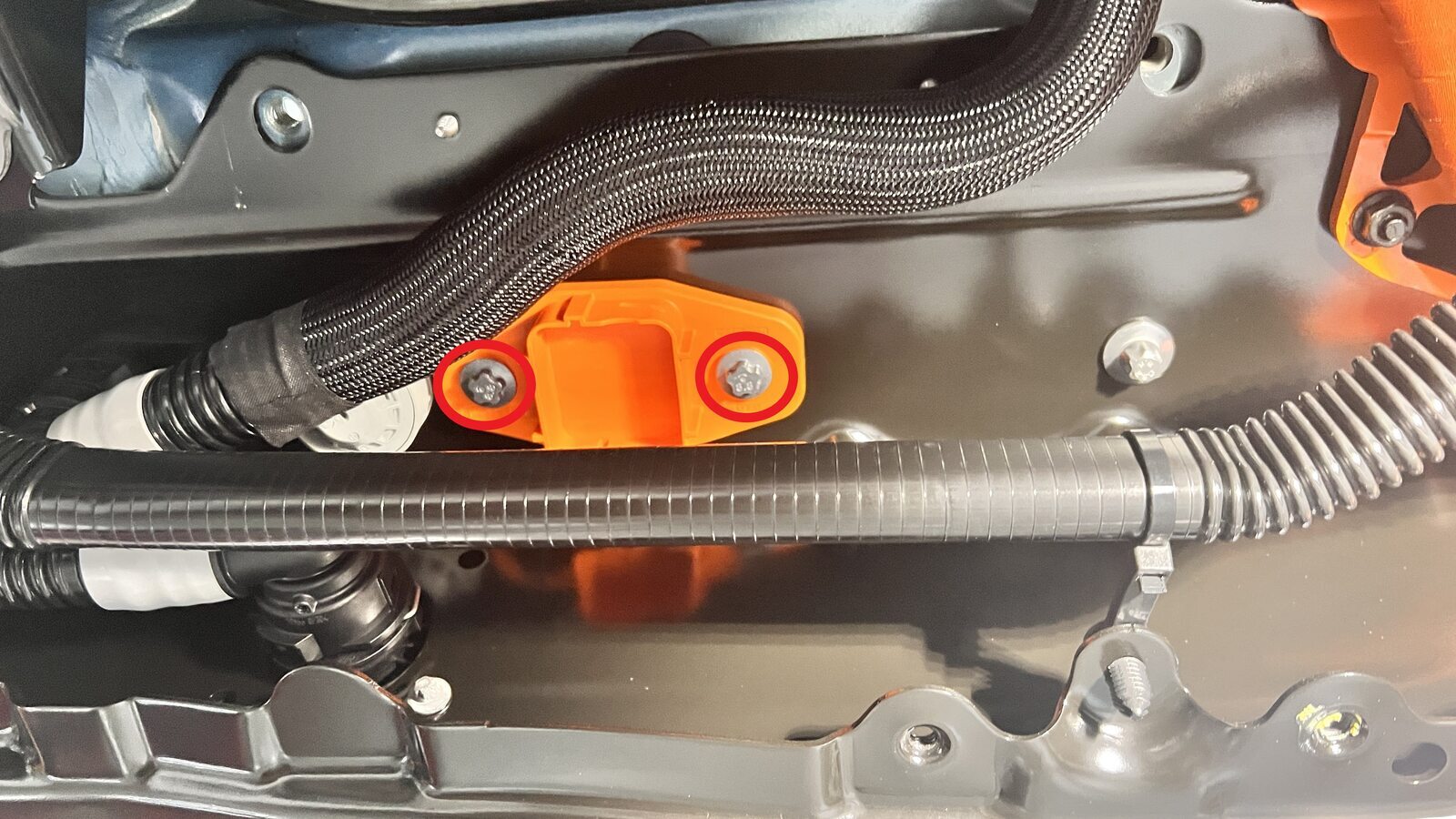

  1. Install 4P dummy header.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 外梅花五角套筒 E10
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  2. Install HV battery rear skid plate enclosure. See 高压电池总成 - 滑板 - 后(拆卸和更换).
