后车门 - 左 ((拆卸和更换))

校正代码 1010020502 FRT 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 车窗开关工具 - 1454796-00-B
  • Model Y 车身间隙和齐平度测试仪 - 1588903-00-A

扭矩规格

表 1. 扭矩规格后车门 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车窗封闭板总成固定到左后车门的螺钉(2 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
重复使用
将左后车窗封闭板总成固定到左后车门的螺栓(11 个)
4.5 Nm (3.3 lbs-ft)
  • 8 毫米套筒
重复使用
将左后车门总成固定到铰链的螺栓(2 个)
49 Nm (36.1 lbs-ft)
  • 13 毫米深套筒
重复使用
将车窗玻璃固定到升降器导块的螺栓(2 个)
12 Nm (8.8 lbs-ft)
  • 10 毫米深套筒
重复使用

拆卸

  1. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
  2. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  3. 拆下左后车门外侧密封条。请参阅外密封条 - 后门 - 左 ((拆卸和更换))
  4. 拆下左后车门饰板。请参阅车门饰板 - 后 - 左 ((拆卸和安装))
  5. 拆下左后车门车窗玻璃。请参阅车窗升降玻璃 - 后门 - 左 ((拆卸和更换))
  6. 断开低压电池电源。请参阅低压电源(断开和连接)

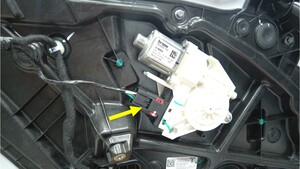

  7. 将电气线束从左后车窗电机上断开。
  8. 将电气线束从左后车门压力传感器上断开。

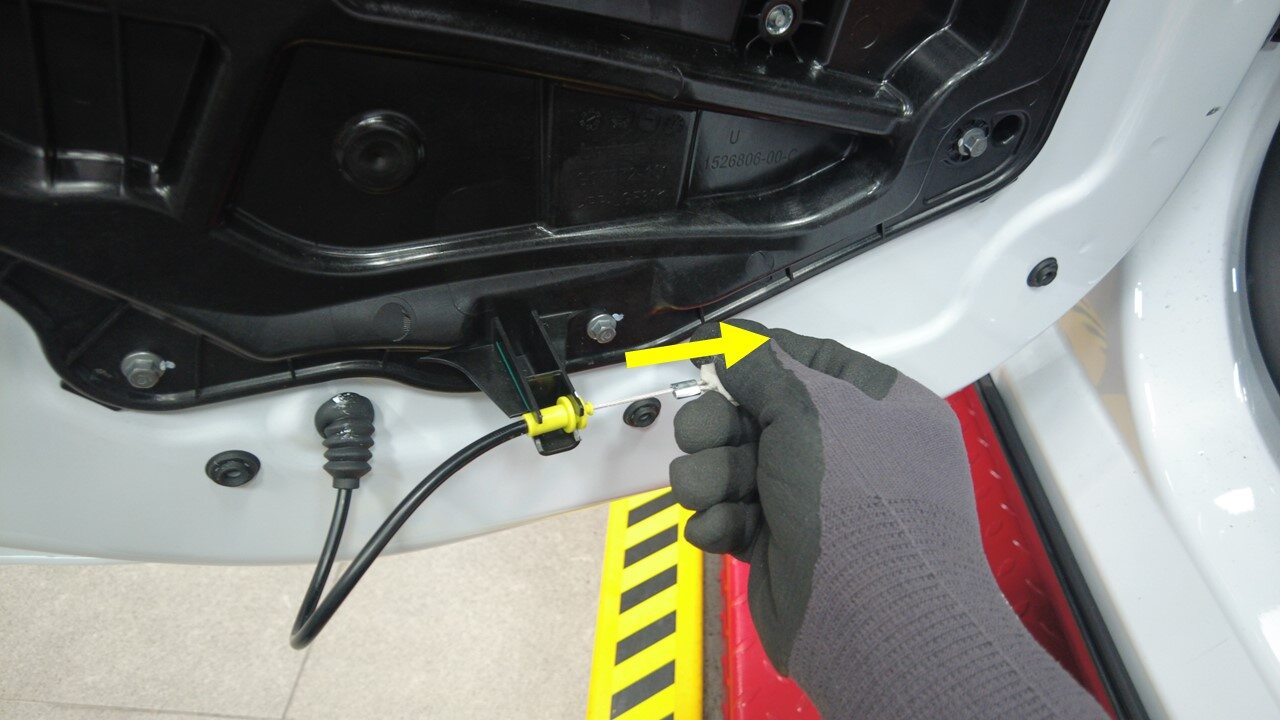

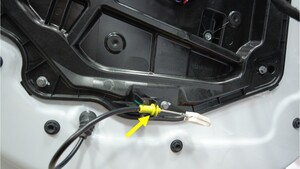

  9. 松开将手动闩锁释放缆索固定到左后车窗封闭板总成的卡子 。

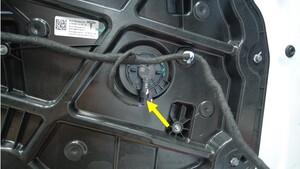

  10. 松开将左后车门线束固定到左后车窗封闭板总成的夹子(3 个)。

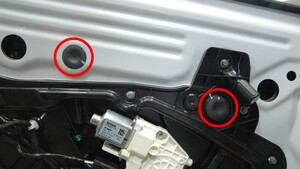

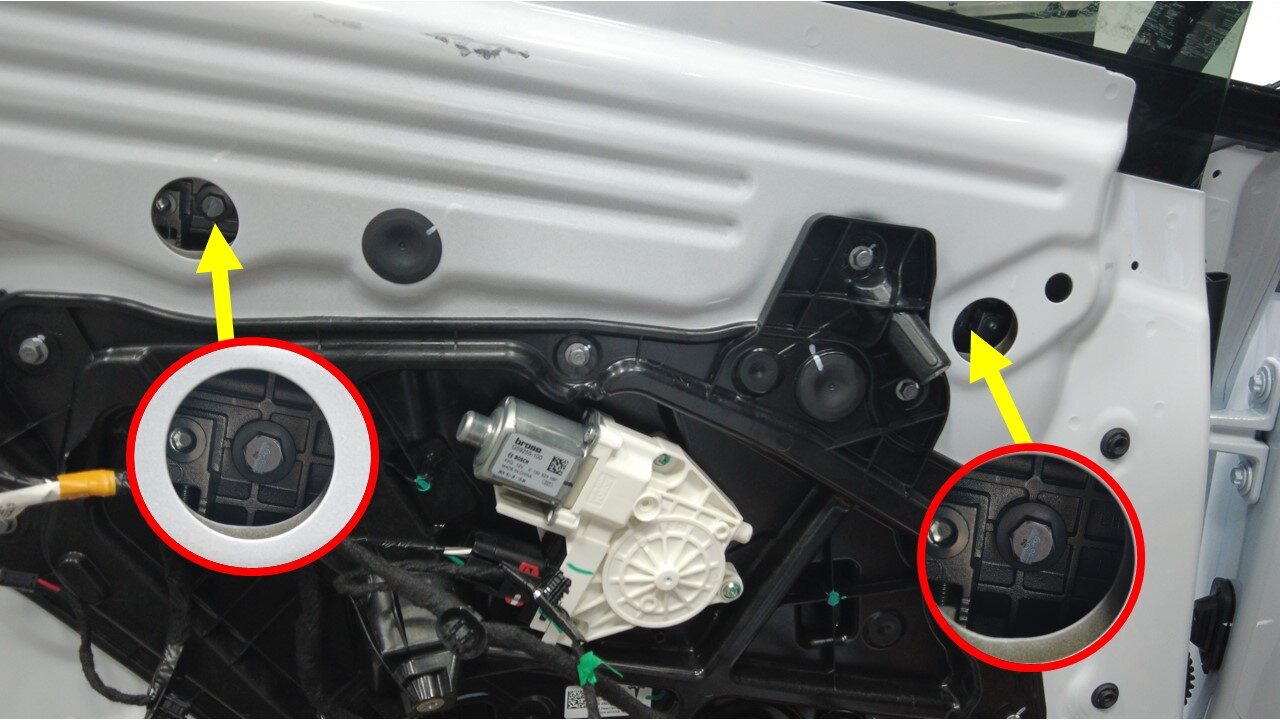

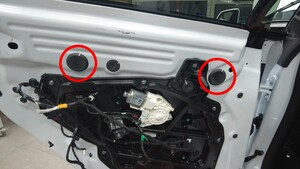

  11. 拆下覆盖左后车窗封闭板总成滑槽紧固件的塞子(2 个)。

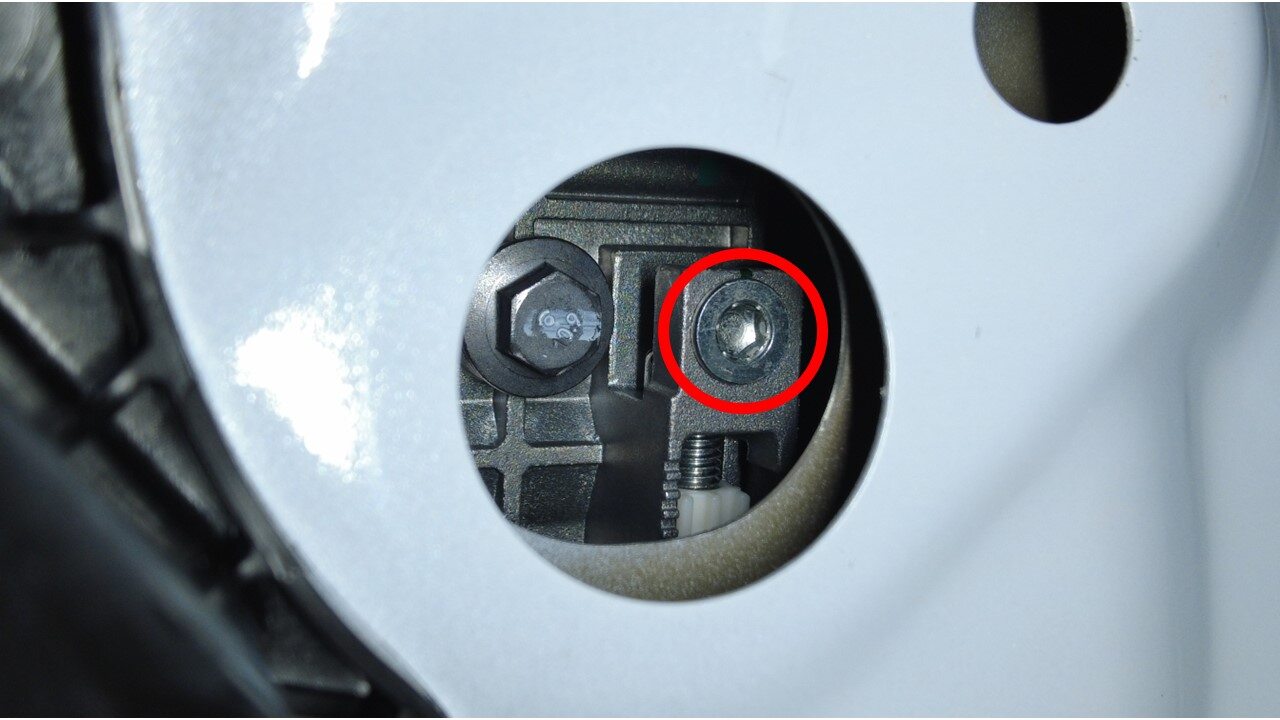

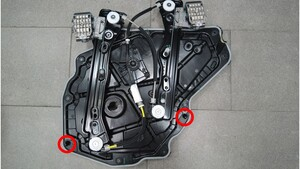

  12. 拆下将左后车窗封闭板总成固定到左后车门的螺钉(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

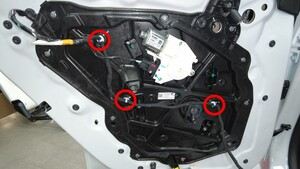

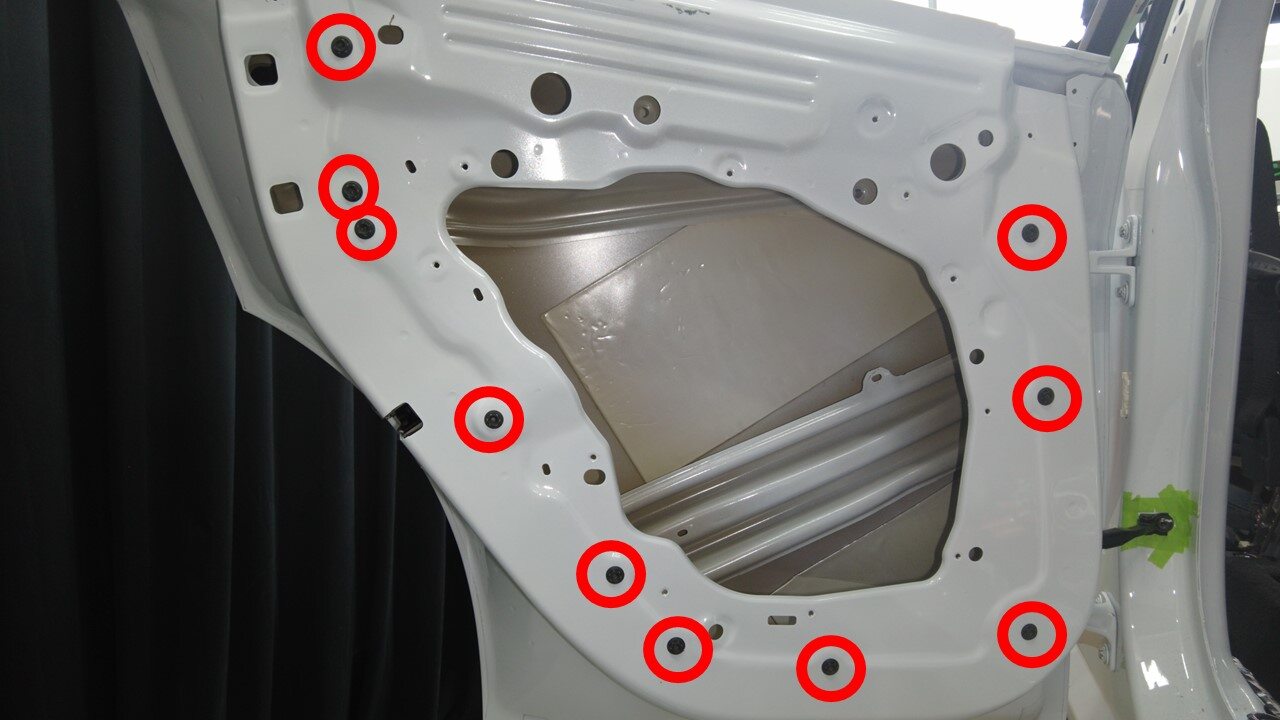

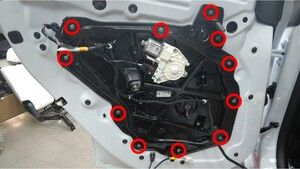

  13. 拆下将左后车窗封闭板总成固定到左后车门的螺栓(11 个),然后轻轻向上提起封闭板总成以松开固定销,调整总成底部角度以将总成从车门上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿拧松或拆下将升降器臂固定到封闭板总成的螺母(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒

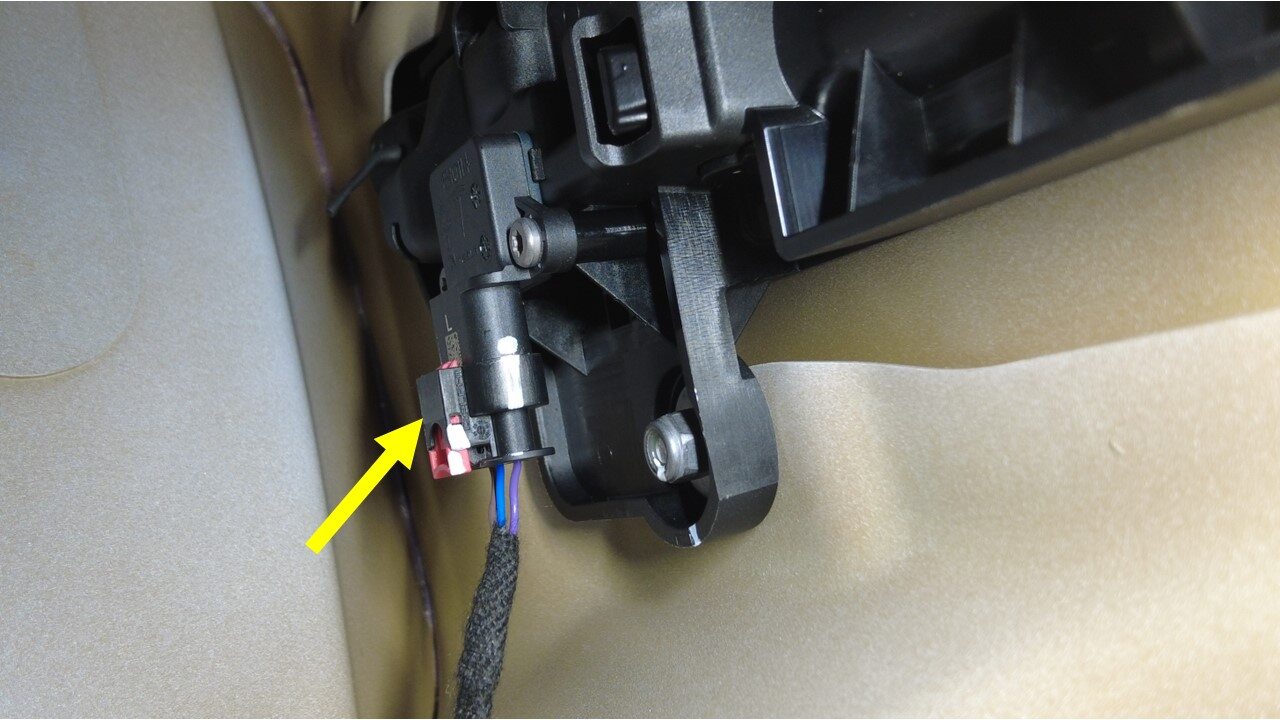

  14. 断开左后车门外把手连接器。

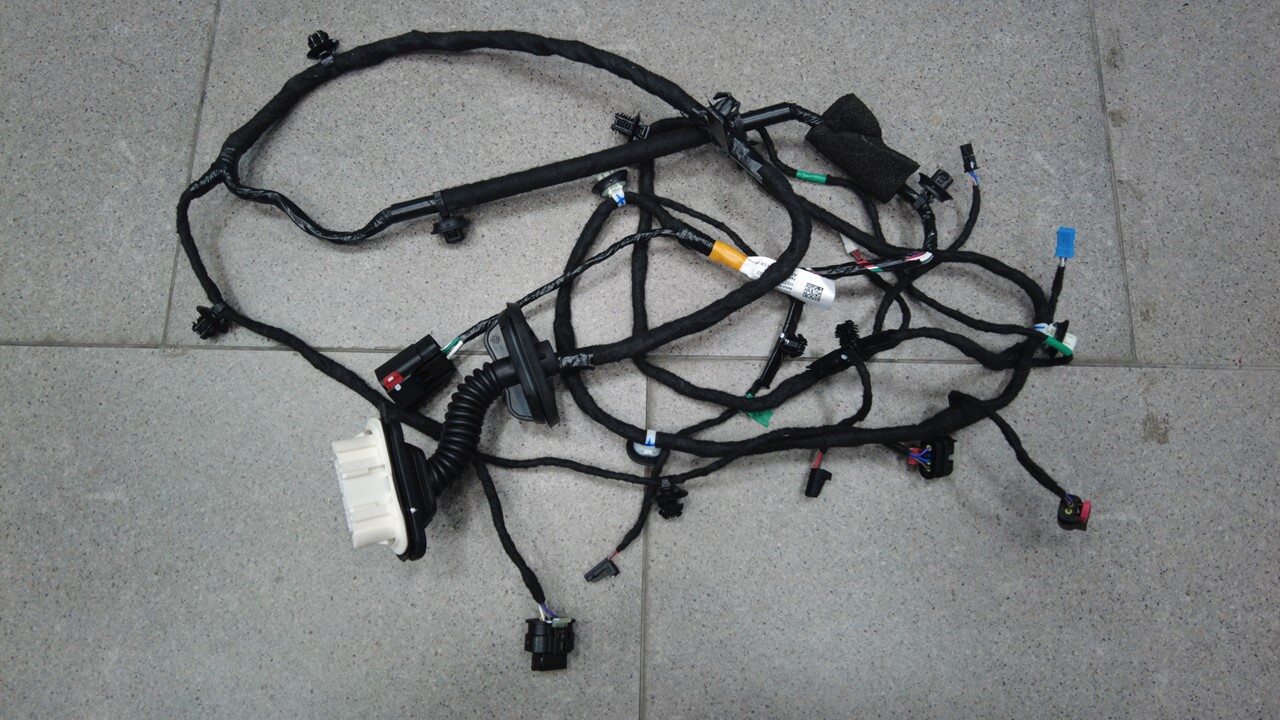

  15. 将左后车门电气线束从左后车门闩锁连接器上断开。

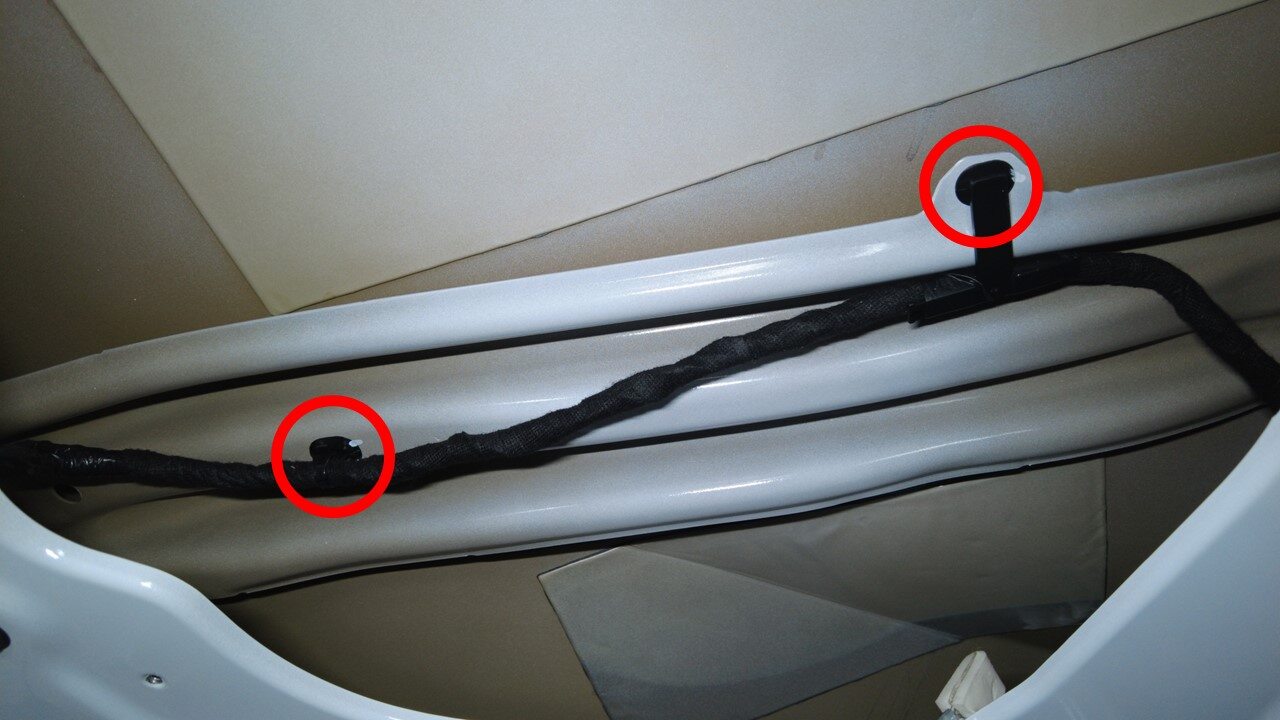

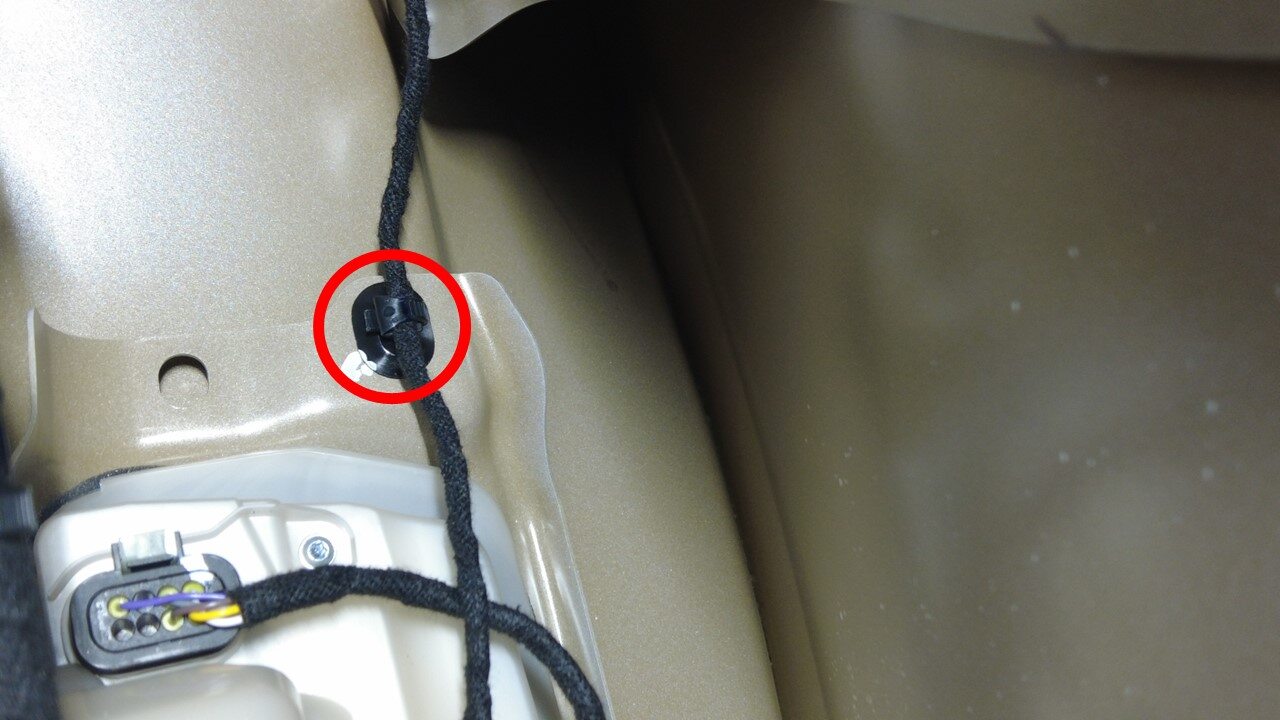

  16. 将线束夹(7 个)从左后车门上松开。

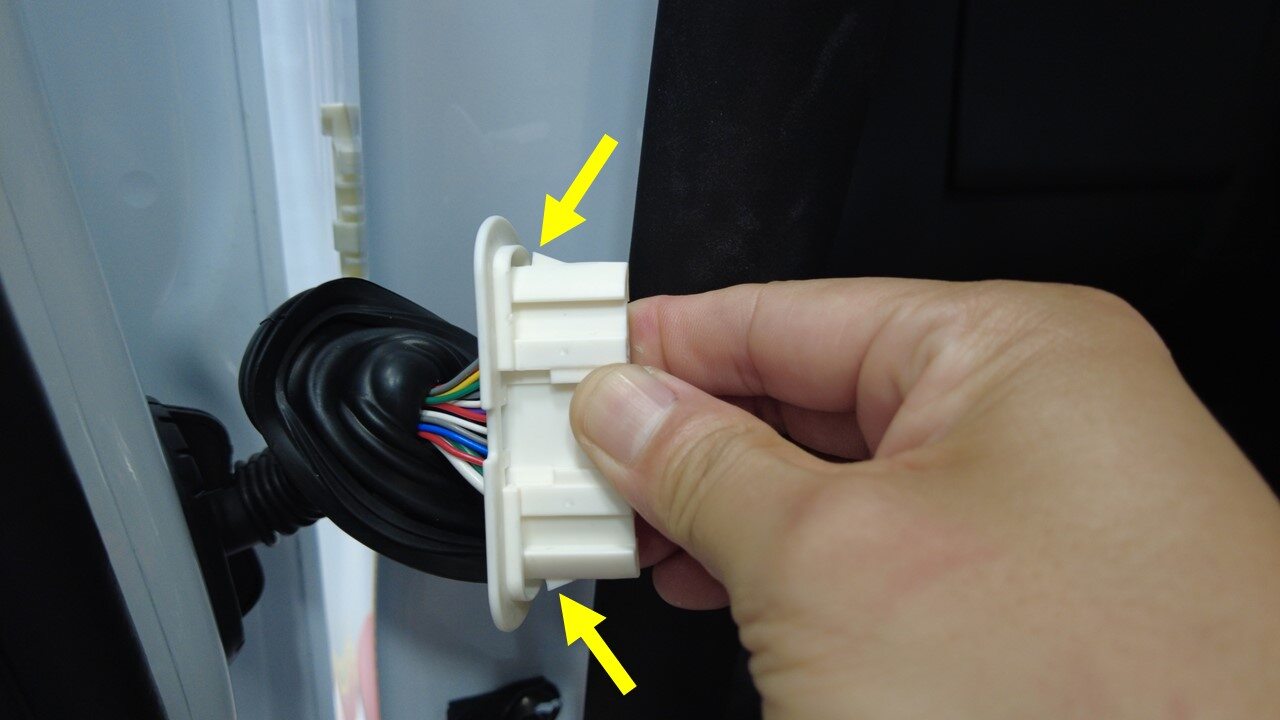

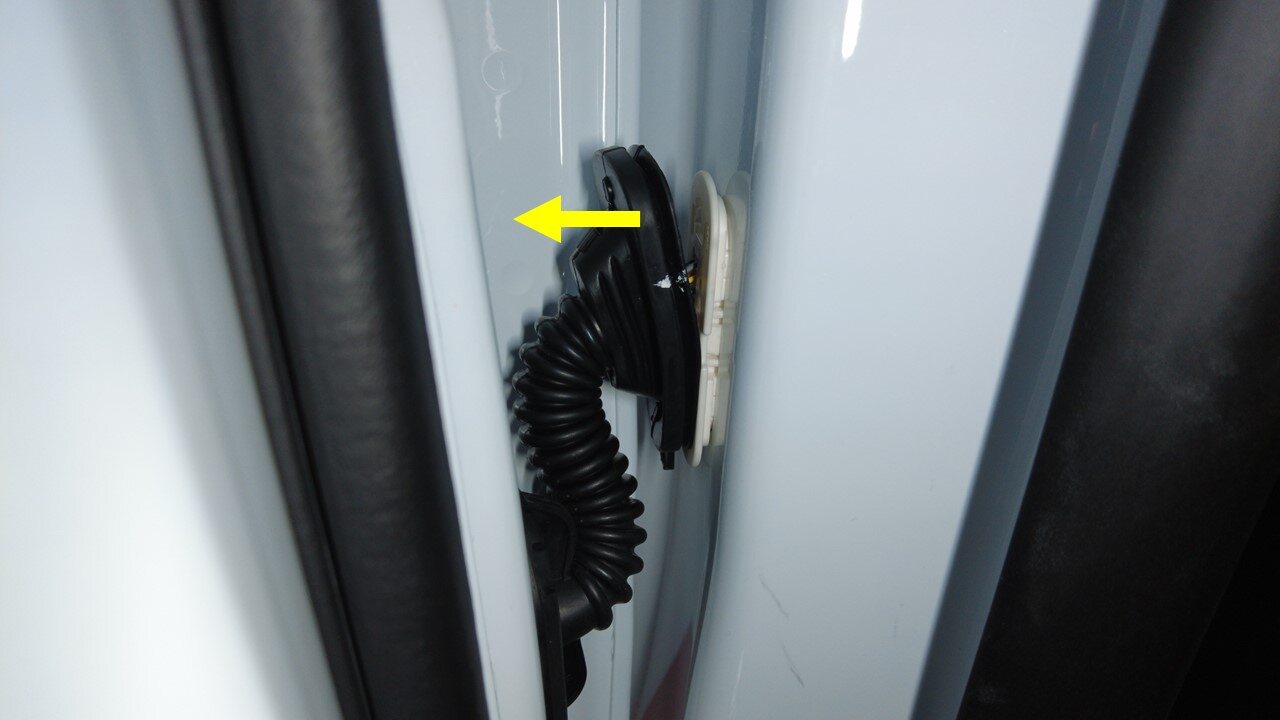

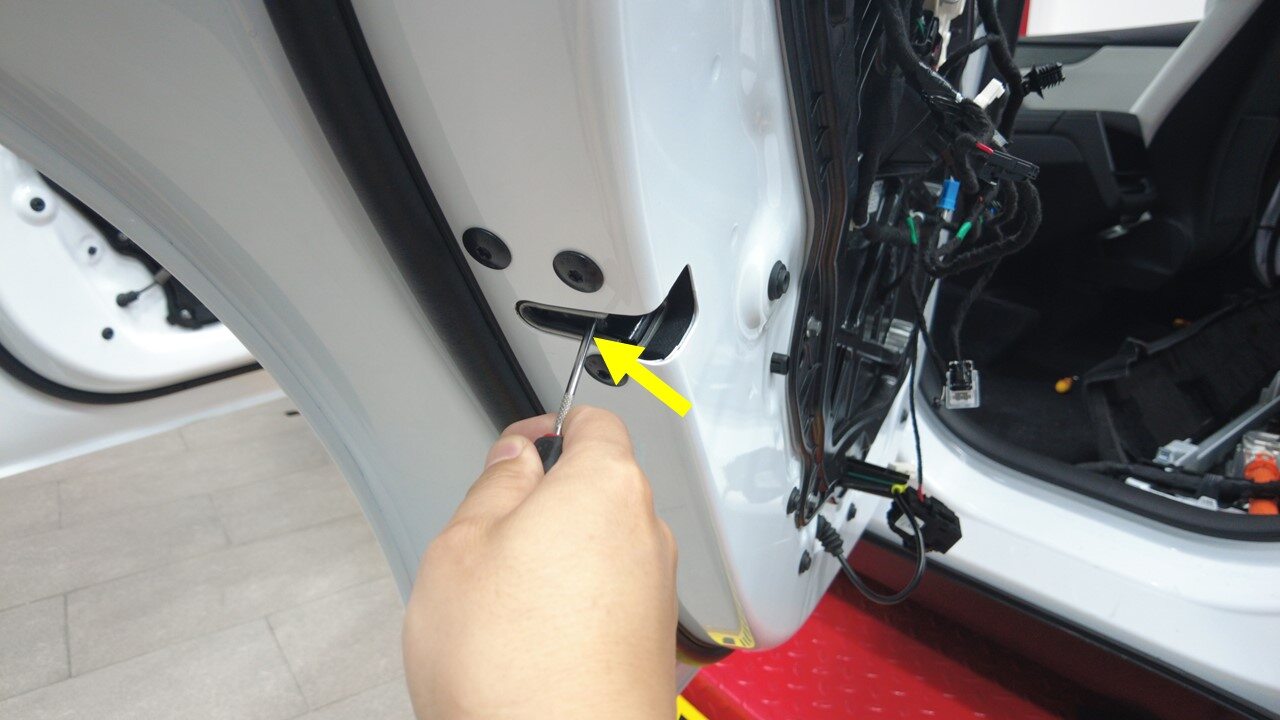

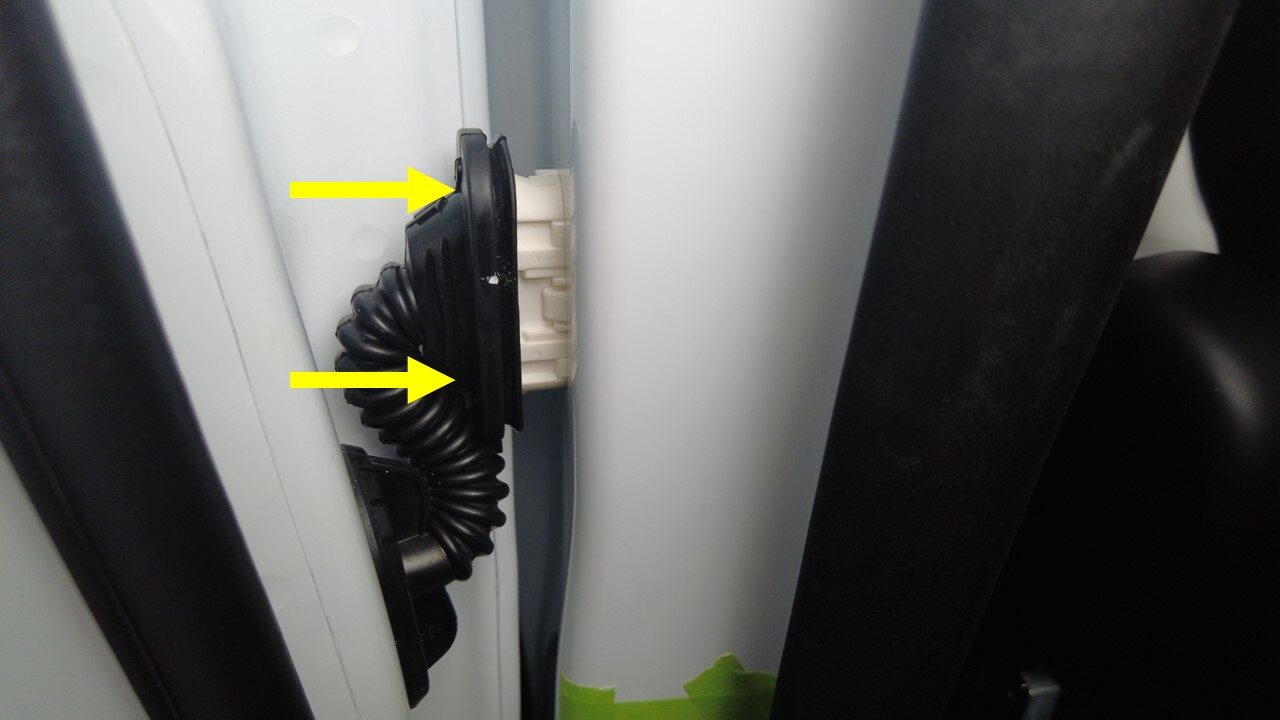

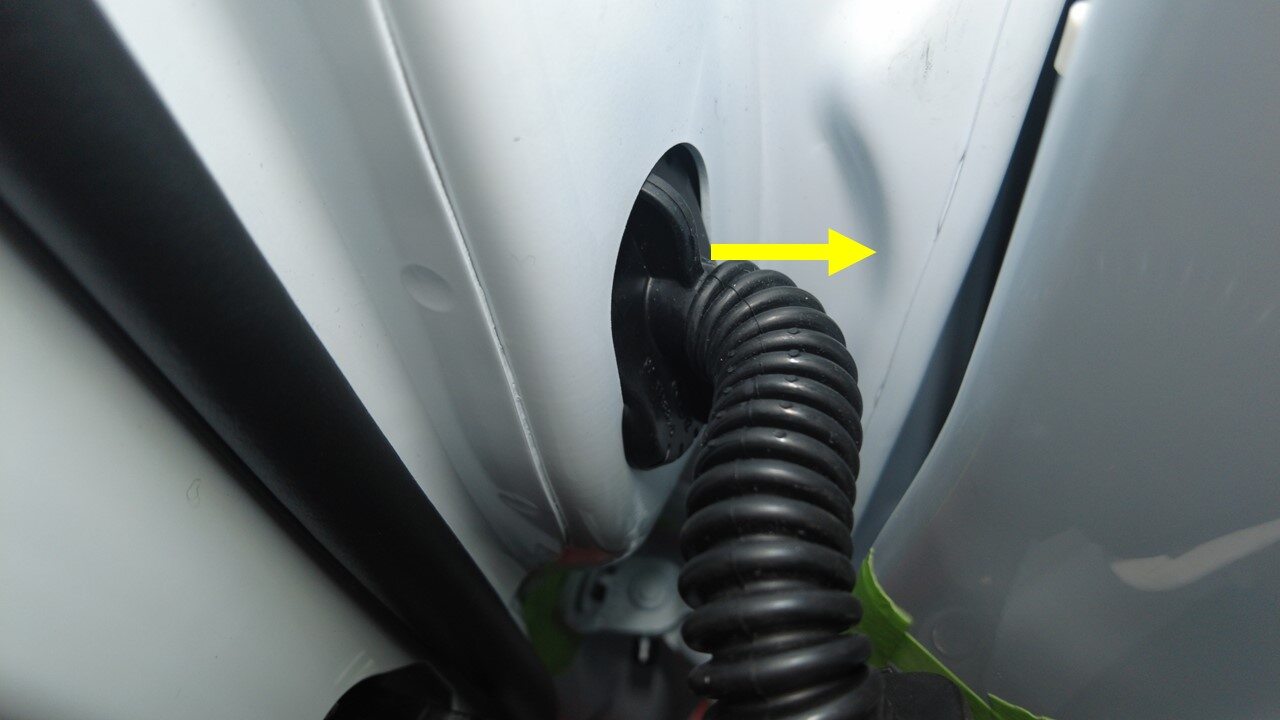

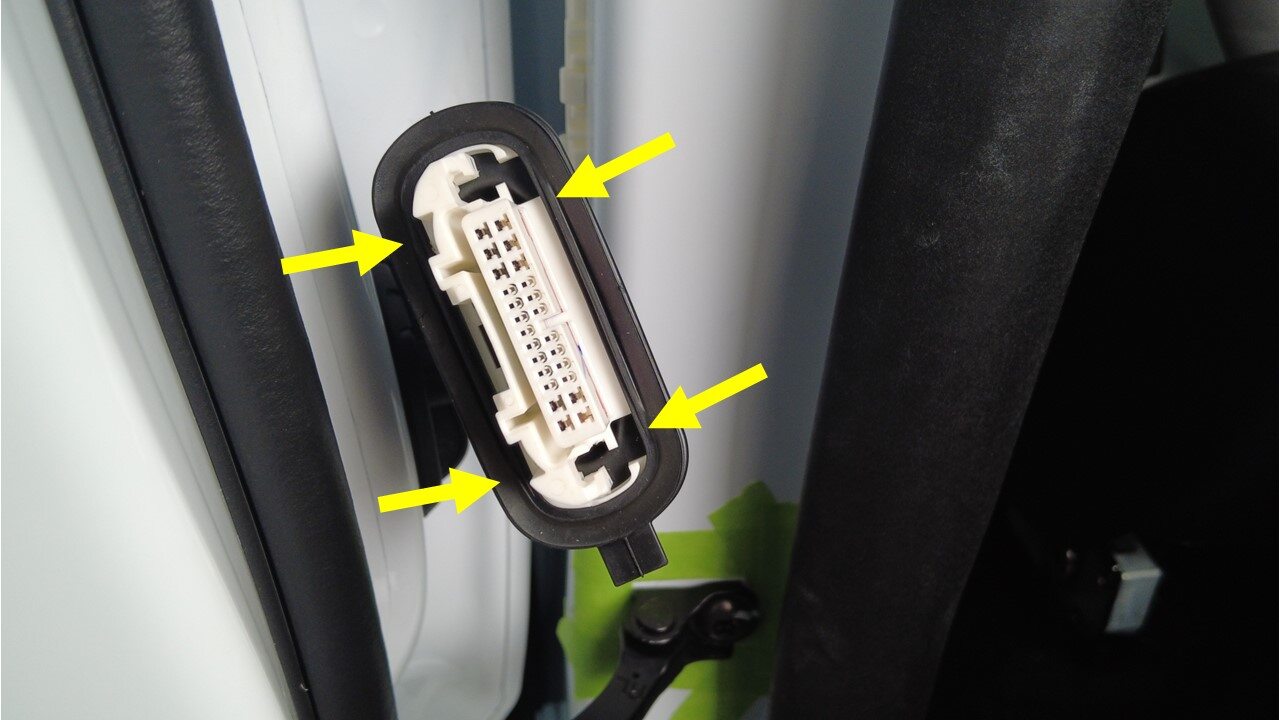

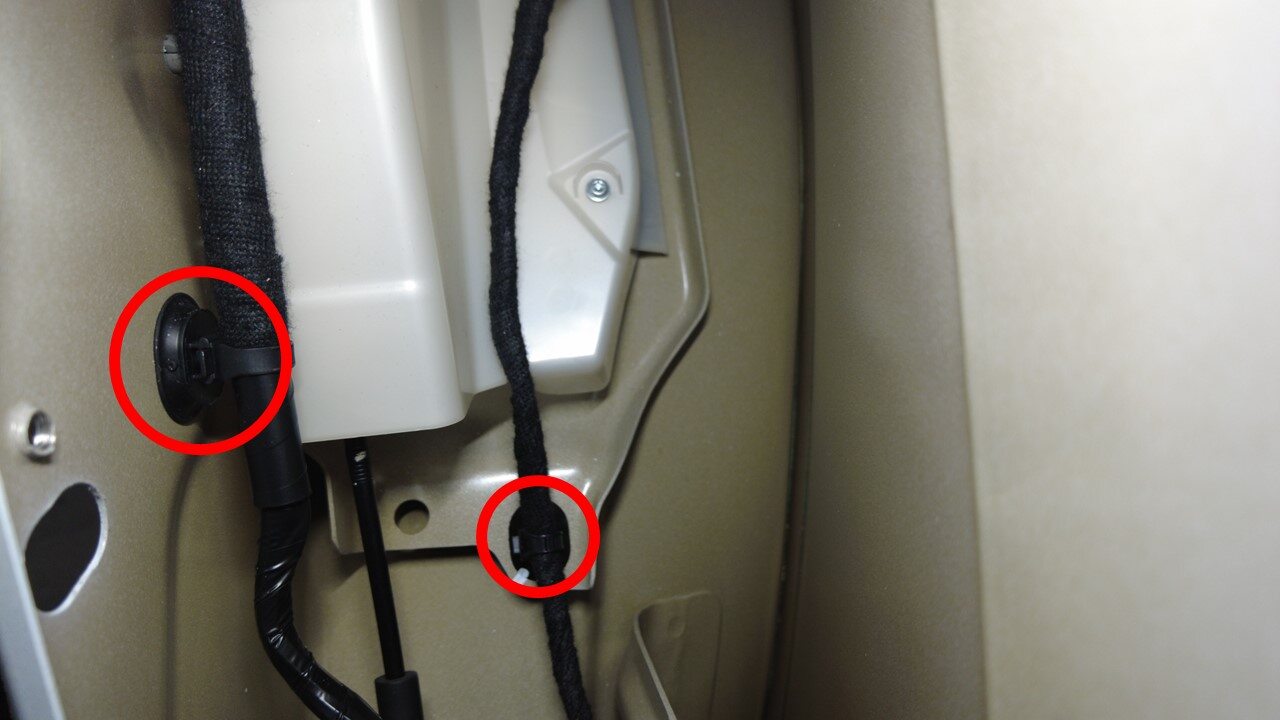

  17. 松开 2 个铰链之间的索环,然后松开将电气线束连接器固定到车门的卡子(2 个),将线束从 B 柱区域断开。
    Informational PurposesAn informational icon, calling your attention
    先松开顶部卡子,然后在压住顶部卡子的同时,松开底部卡子。

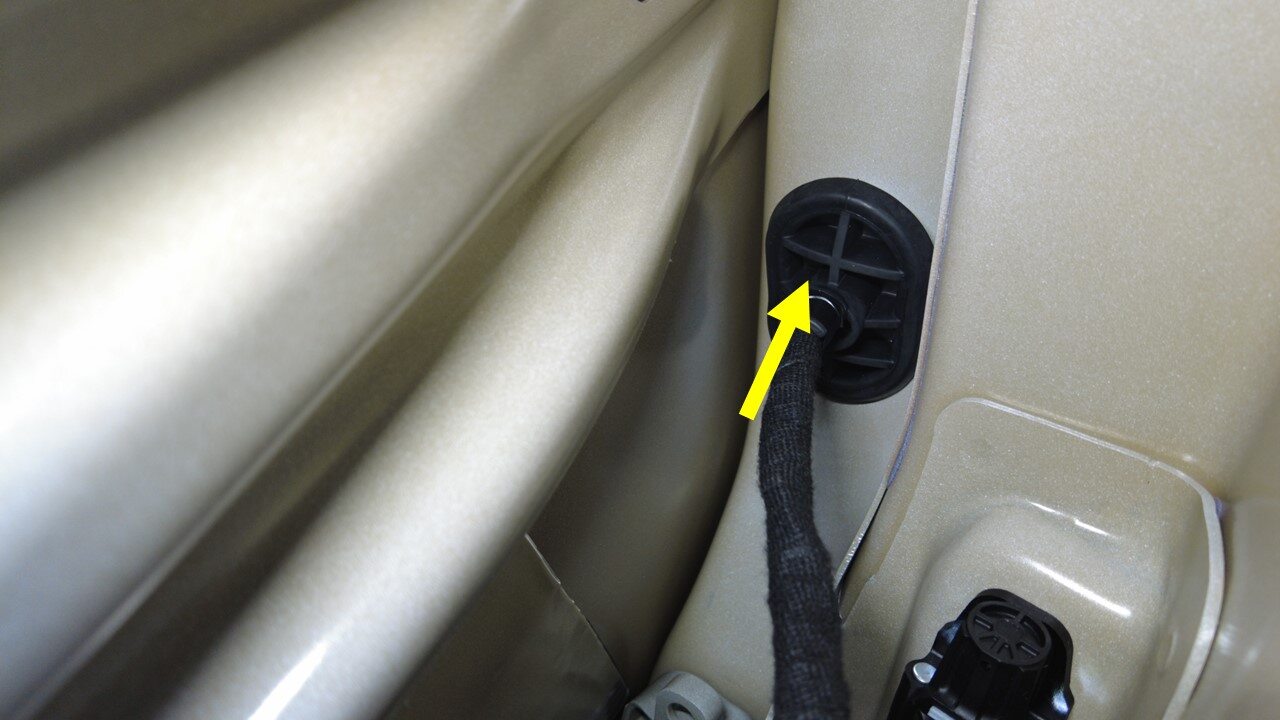

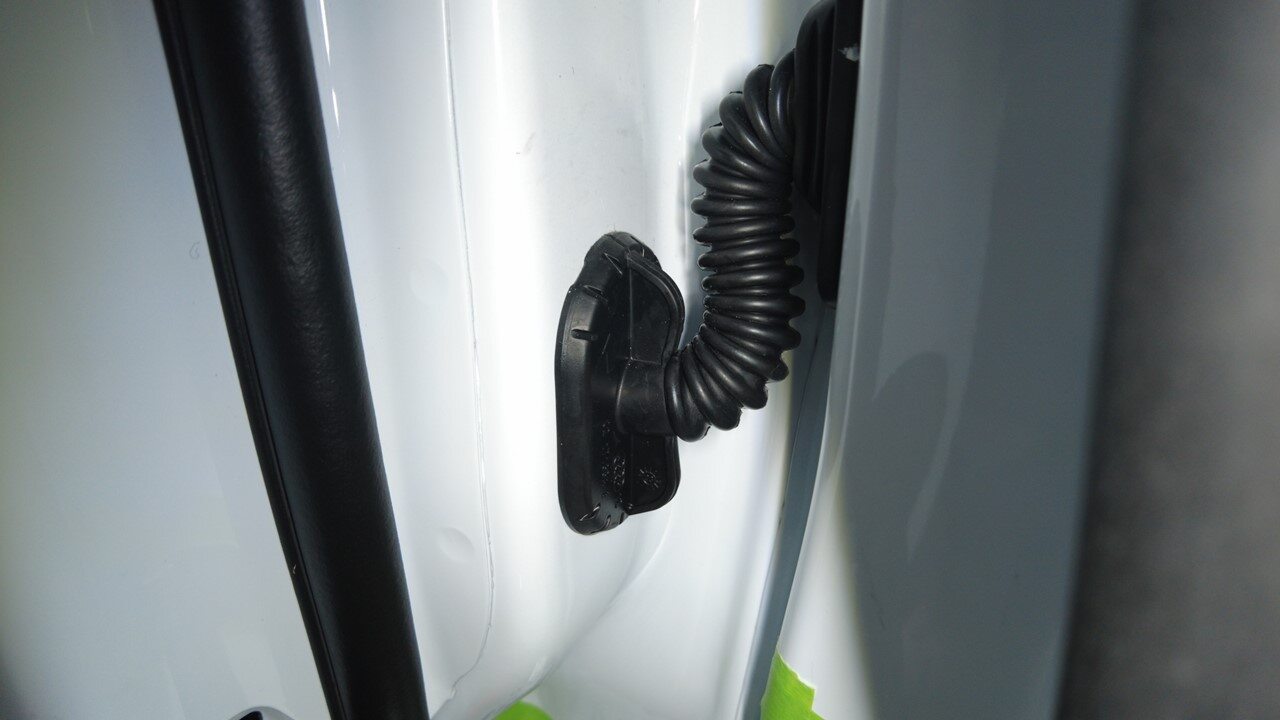

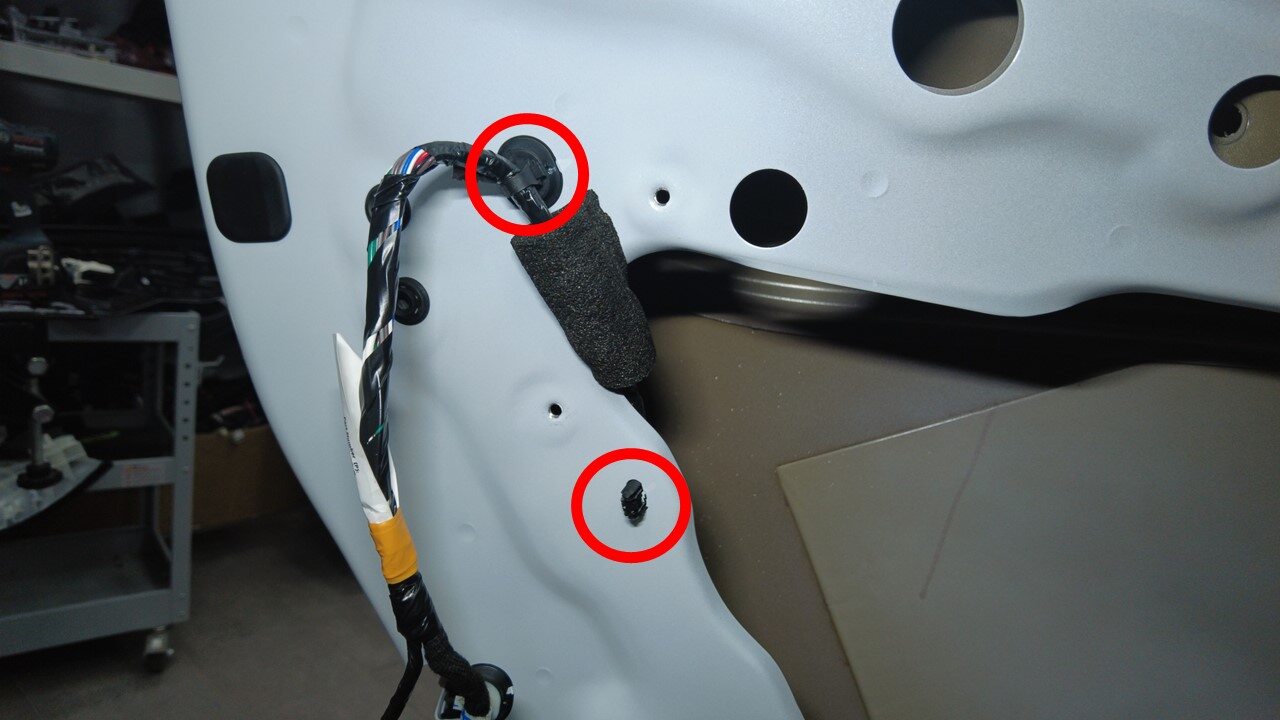

  18. 拆下左后车门总成上的橡胶索环。

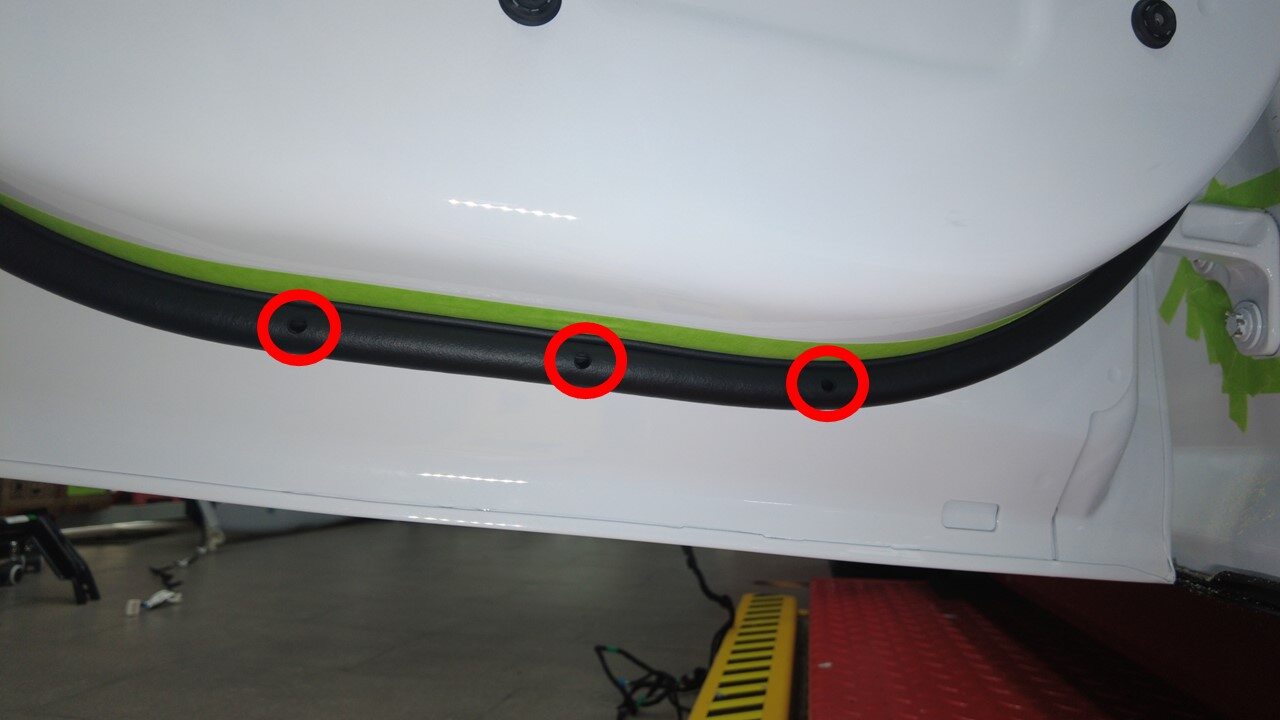

  19. 拆下左后车门卡子底座(10 个)。
  20. 拆下左后车门闩锁。请参阅车门闩锁 - 后 - 左 ((拆卸和更换))
  21. 拆下左后车门外把手。请参阅把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)
  22. 拆下左后车门限位器。请参阅后车门限位器 ((拆卸和更换))

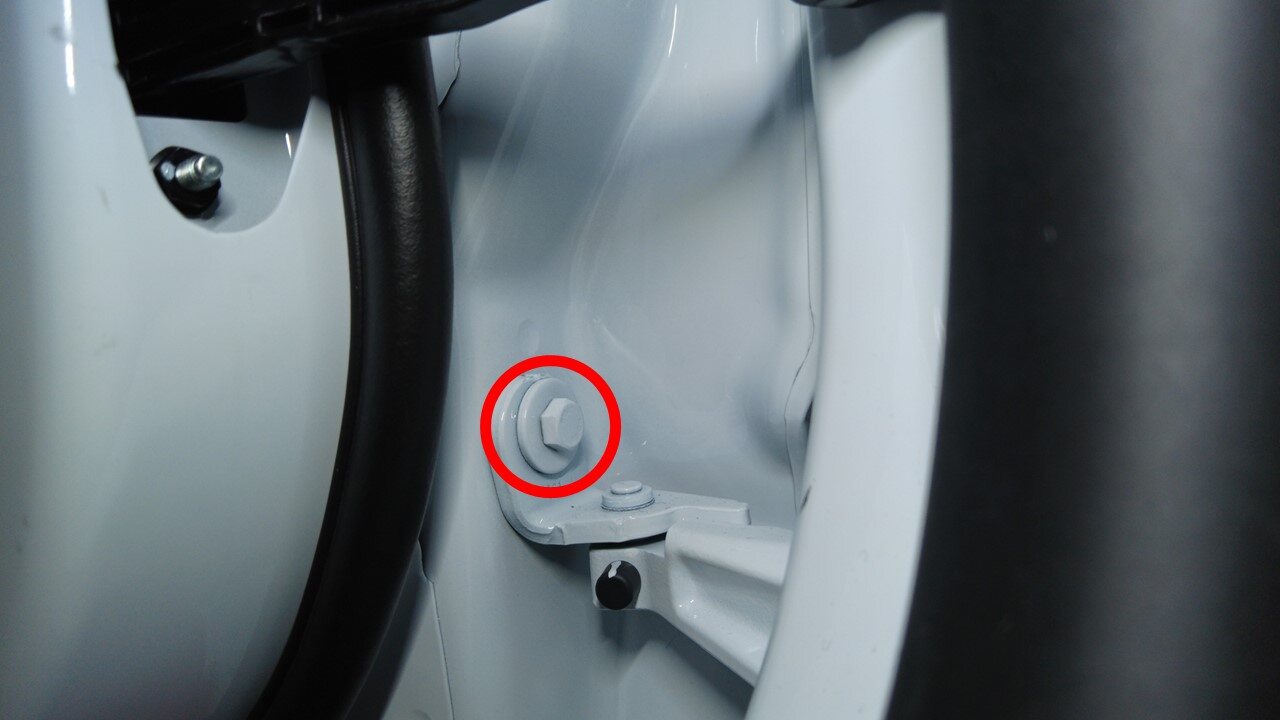

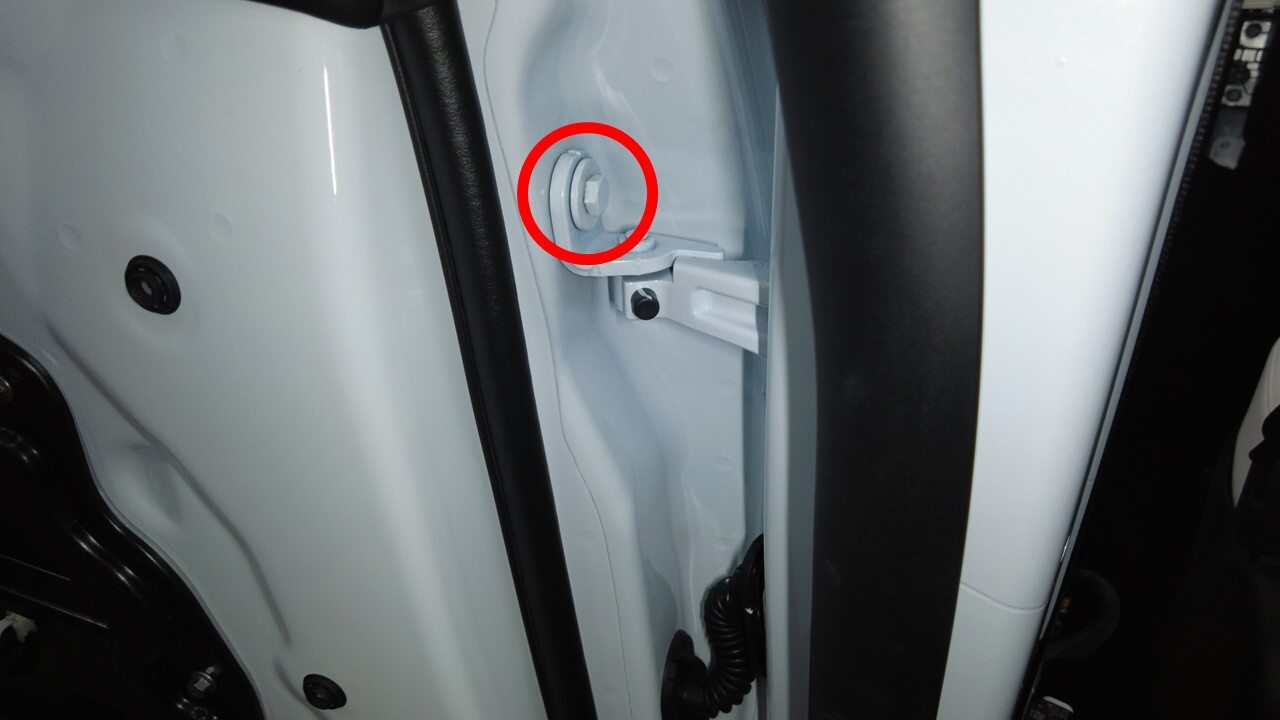

  23. 在协助下,松开将左后车门总成固定到铰链的螺栓(2 个),然后先彻底拆下底部螺栓,再彻底拆下顶部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

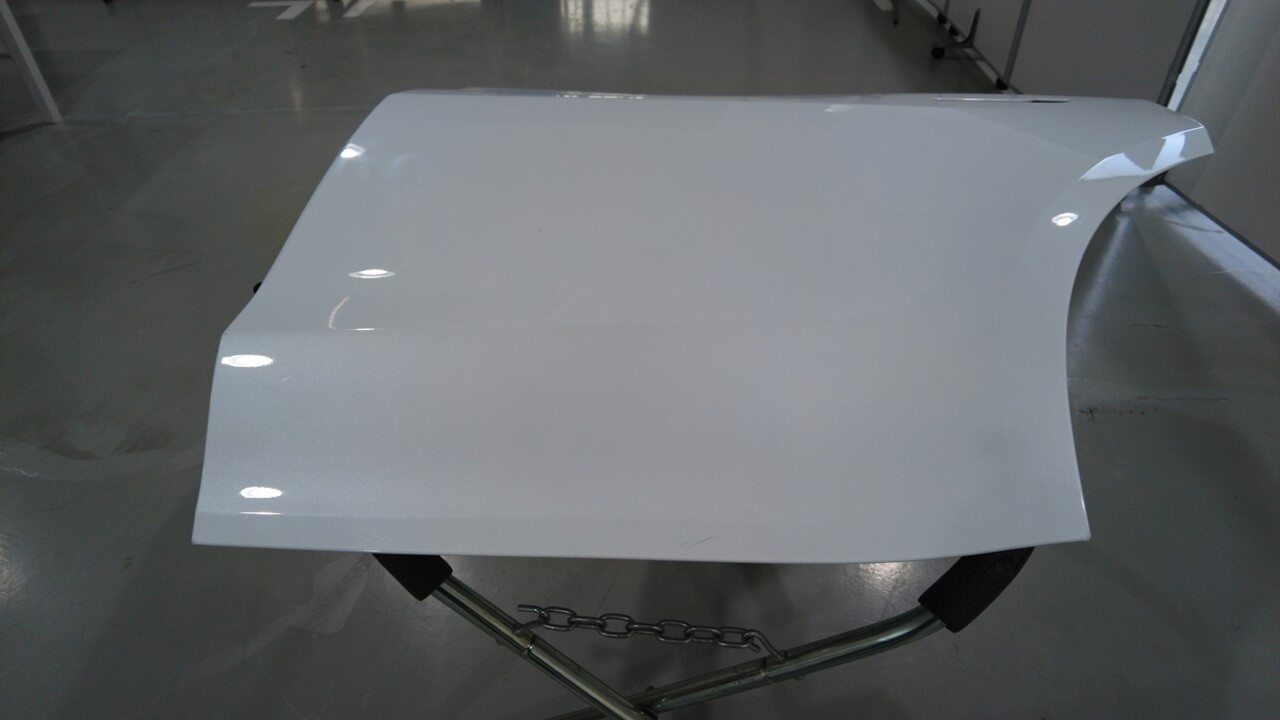

  24. 在协助下,将左后车门总成从车辆上拆下,然后将其放置在有垫层的作业表面。

安装

  1. 在协助下,将左后车门总成安装到车辆上。
  2. 在协助下,手动拧紧将左后车门总成固定到铰链的螺栓(2 个)。
  3. 安装左后车门限位器。请参阅后车门限位器 ((拆卸和更换))
  4. 安装左后车门外把手。请参阅把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)
  5. 安装左后车门闩锁。请参阅车门闩锁 - 后 - 左 ((拆卸和更换))
  6. 安装左后车门卡子底座(10 个)。
  7. 将橡胶索环安装到左后车门总成上。
  8. 确认密封条已沿白色卡子完全就位。
  9. 紧固将电气线束连接器固定到车门的卡子(2 个),直至听到清晰的锁止声,然后将索环放置到位。
    Informational PurposesAn informational icon, calling your attention
    轻轻拉动线束,确保连接器完全紧固。
  10. 将线束夹(7 个)安装到左后车门上。
  11. 将左后车门电气线束连接到左后车门闩锁连接器。
  12. 连接左后车门外把手连接器。
  13. 将左后车窗封闭板总成向上安装到左后车门,然后安装将封闭板总成固定到左后车门的固定销。
  14. 安装将左后车窗封闭板总成固定到左后车门的螺钉(11 个)。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  15. 安装将左后车窗封闭板总成固定到左后车门的螺钉(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

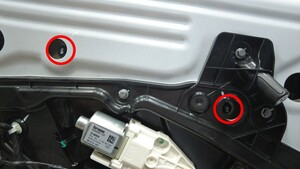

  16. 安装覆盖左后车窗封闭板总成滑槽紧固件的塞子(2 个)。
  17. 紧固将左后车门线束固定到左后车窗封闭板总成的夹子(3 个)。
  18. 将电气线束连接到左后车门压力传感器。
  19. 将电气线束连接到左后车窗封闭板总成。
  20. 安装将手动闩锁释放缆索固定到左后车窗封闭板总成的卡子 。
  21. 连接低压电池电源。请参阅低压电源(断开和连接)
  22. 关闭左后车门并检查间隙/齐平度。
    Informational PurposesAn informational icon, calling your attention
    如果需要,对左后车门进行调整。请参阅 CVIS 了解当前规格。
  23. 打开左后车门。
  24. 在协助下,紧固将左后车门总成固定到铰链的螺栓(2 个)。
    49 Nm (36.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  25. 安装左后车门外部密封条。请参阅外密封条 - 后门 - 左 ((拆卸和更换))
  26. 安装左后车门车窗玻璃。请参阅车窗升降玻璃 - 后门 - 左 ((拆卸和更换))

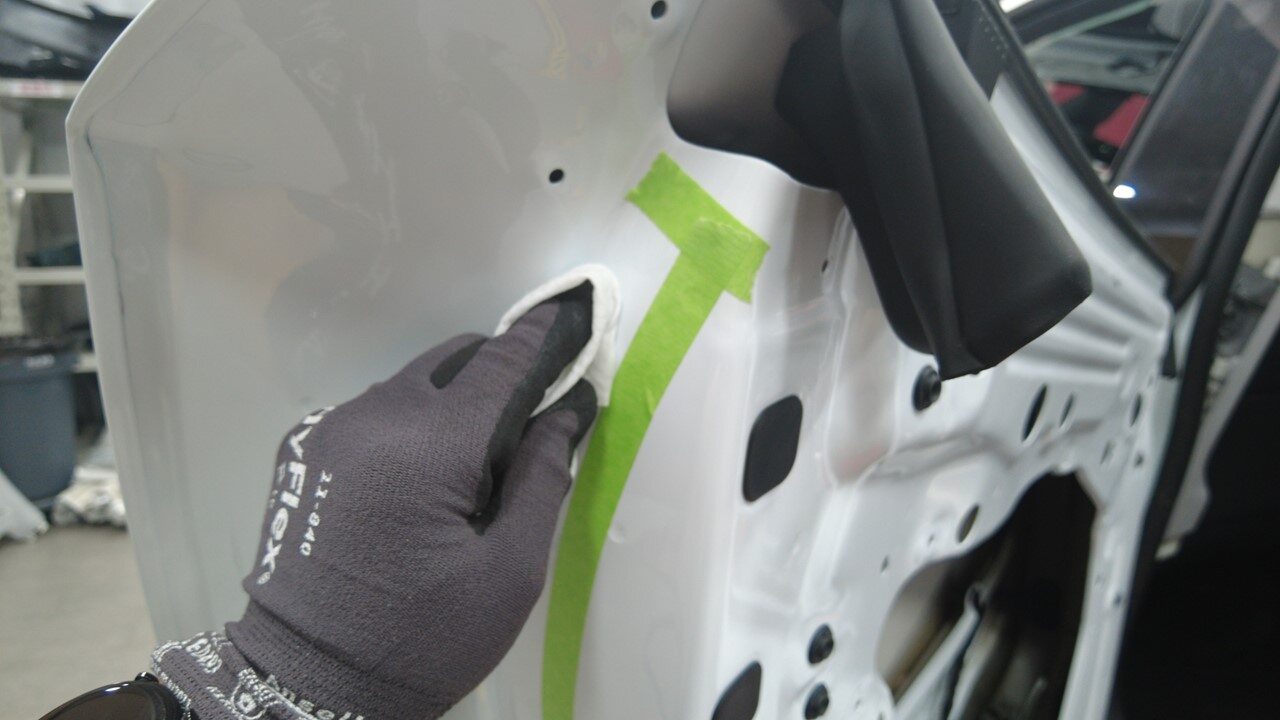

  27. 使用异丙醇 (IPA) 湿巾清洁将要安装次密封条的区域。

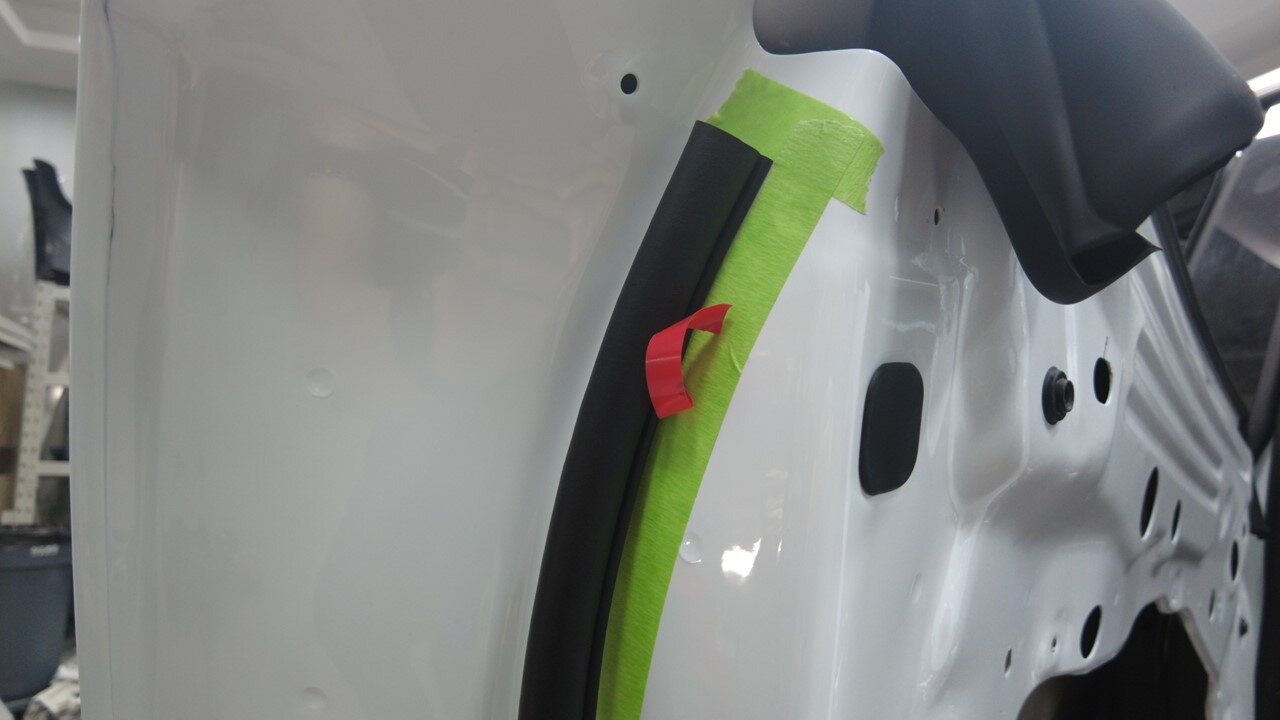

  28. 揭下次密封条的胶衬,将密封条放置在左后车门后部。
    Informational PurposesAn informational icon, calling your attention
    确保密封条上的排水孔位于车门底部。确保两个边缘均在内侧密封条和玻璃滑槽密封条切口下方。确保密封条开口边缘面向车门内侧。
  29. 用力将密封条按压到位,同时揭下双面胶带上的胶膜。
    Informational PurposesAn informational icon, calling your attention
    确保密封条沿车门边缘均匀压紧。粘贴时,将密封条与定位胶带对齐。
  30. 安装左后车门内侧密封条。请参阅内侧带状密封条 - 后门 - 左 ((拆卸和更换))
  31. 松开左后车门闩锁。
  32. 升起左后车窗,关闭左后车门。
  33. 检查左后车窗间隙/齐平度。
    Informational PurposesAn informational icon, calling your attention
    必要时请他人协助一同调整左后车窗。间隙应在 8.0 ±1.75 毫米范围内,齐平度应在 0.0 ±2.0 毫米范围内。
  34. 打开左后车门。
  35. 关闭左后车门闩锁,以调节车窗高度。
    Informational PurposesAn informational icon, calling your attention
    切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条饰件。
  36. 调节玻璃位置,以便接触升降器导块。

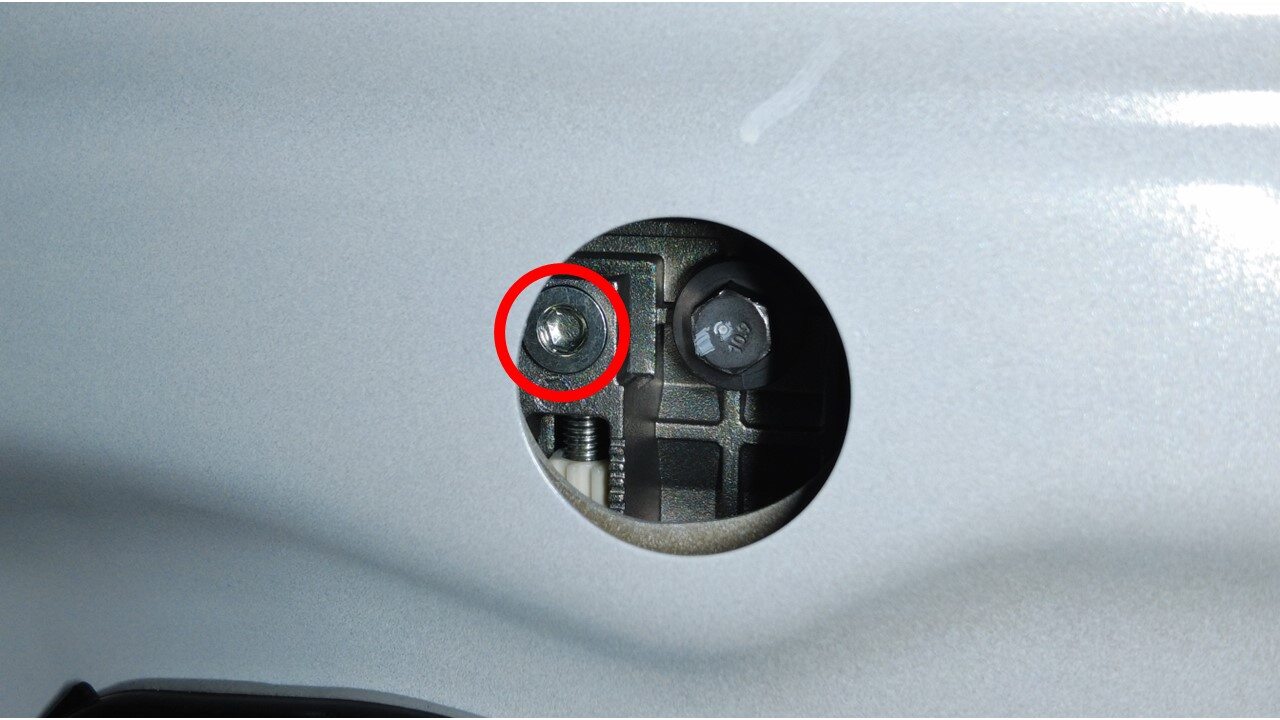

  37. 拧松将车窗玻璃固定到升降器导块的螺栓(2 个)半圈左右,这样在保持位置不变的同时又留有调节空间。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  38. 调整移动玻璃的前部,以便与 B 柱饰板保持齐平。
    Informational PurposesAn informational icon, calling your attention
    使用 5 毫米六角套筒调整摩擦垫,使玻璃朝内或朝外倾斜。顺时针转动可以向外调整;逆时针转动则可以向内调整。
  39. 调整移动玻璃的后部,以便与角窗玻璃总成保持齐平。
    Informational PurposesAn informational icon, calling your attention
    使用 5 毫米六角套筒调整摩擦垫,使玻璃朝内或朝外倾斜。顺时针转动可以向外调整;逆时针转动则可以向内调整。
  40. 手动拧紧将车窗玻璃固定到升降器导块的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  41. 松开左后车门闩锁。
  42. 关闭左后车门。
  43. 检查左后车窗间隙/齐平度。
    Informational PurposesAn informational icon, calling your attention
    必要时请他人协助一同调整左后车窗。间隙应在 8.0 ±1.75 毫米范围内,齐平度应在 0.0 ±2.0 毫米范围内。
  44. 打开左后车门。
  45. 关闭左后车门闩锁,以调节车窗高度。
    Informational PurposesAn informational icon, calling your attention
    切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条饰件。
  46. 调节玻璃位置,以便接触升降器导块。
  47. 紧固将车窗玻璃固定到升降器导块的螺栓(2 个)。
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  48. 安装覆盖车门上开口的拆塞。
  49. 松开左后车门闩锁。
  50. 完全降下车窗,将车窗开关专用工具从左后车门线束上断开。
  51. 安装左后车门饰板。请参阅车门饰板 - 后 - 左 ((拆卸和安装))
  52. 解锁车辆网关。请参阅网关(解锁)
  53. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Closures > Windows > Rear Left Calibrate,点击Run,然后等待例行程序完成。
  54. 退出“维护模式”。请参阅维护模式
  55. 升起左前车窗,关闭左前车门。
