后悬架臂 - 后下尾连杆(拆卸和更换)
校正代码
3103030102
FRT
0.65
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1081765-00-A 3/4 吨托臂支架
- 1459409-00-A 轮毂轴承千斤顶适配器,MODEL 3
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将扩散器前部固定到车身的螺栓(2 个) |
![]() 4 Nm (2.9 lbs-ft) |
|
重复使用 | |
将左后下尾连杆固定到后副车架的螺栓和螺母 |
![]() 115 Nm (84.8 lbs-ft) |
|
重复使用 |
拆卸
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
- 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)。
- 拆下左后悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)。
- 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))。
-

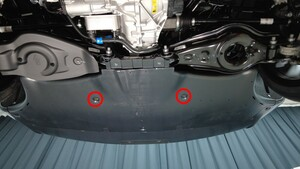

拆下将扩散器前部固定到车身的螺栓(2 个)。
注推荐使用以下工具:
- 3/8 英寸无绳冲击钻头
- 2 英寸加长件
- 10 毫米套筒
- 拆下左后悬架弹簧。请参阅后减震器弹簧 - 后轮驱动 ((拆卸和更换))。
-

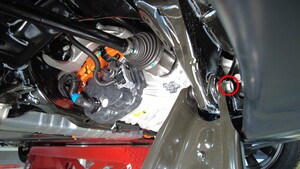

拆下将左后下尾连杆固定到后副车架的螺栓和螺母。
TIp推荐使用以下工具:
- 21 毫米套筒
- 21 毫米组合扳手

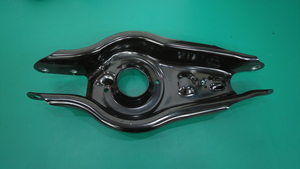

- 将左后下尾连杆从副车架上拆下。
安装
-
将左后下尾连杆安装到后副车架上,然后安装并手动拧紧将连杆固定到副车架的螺栓和螺母。
注左后悬架弹簧安装章节中给出了紧固螺栓的步骤。TIp推荐使用以下工具:
- 21 毫米套筒
- 21 毫米组合扳手
- 安装左后悬架弹簧。请参阅后减震器弹簧 - 后轮驱动 ((拆卸和更换))。
-
安装将扩散器前部固定到车身的螺栓(2 个)。4 Nm (2.9 lbs-ft)注推荐使用以下工具:
- 3/8 英寸无绳冲击钻头
- 2 英寸加长件
- 10 毫米套筒
- 安装左后悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)。
- 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))。
- 安装左后轮毂。请参阅轮毂总成(拆卸和安装)。
- 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
