前端支架 ((拆卸和更换))

校正代码 1001010102 FRT 1.20 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下前保险杠梁总成。请参阅保险杠防撞梁 - 前 ((拆卸和更换))。
    注
    无需将左右加速计传感器和保险杠梁泡沫从前保险杠梁总成上拆下。

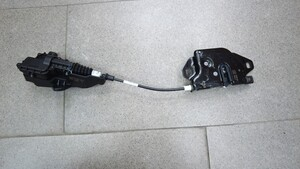

  2. 将前备箱盖闩锁传动装置、线缆和前备箱盖闩锁双拉单传动装置一起拆下。请参阅闩锁执行机构和电缆 - 前备箱盖 ((拆卸和更换))和闩锁 - 前备箱盖 ((拆卸和更换))。
    注
    无需松开前备箱盖闩锁传动装置线缆。
  3. 松开将中间灯线束固定到前端支架的夹子。
  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

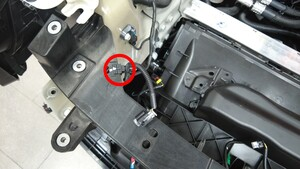

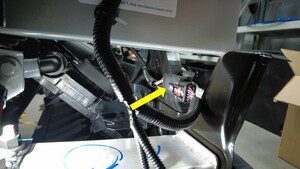

  5. 断开主动进气格栅传动装置电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

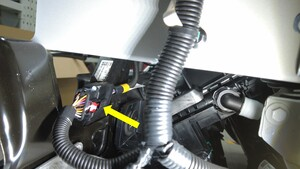

  6. 断开前端支架左右线束连接器（2 个）。

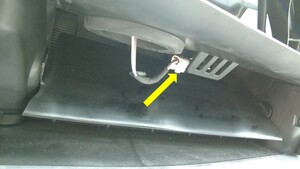

  7. 断开环境温度传感器电气连接器。

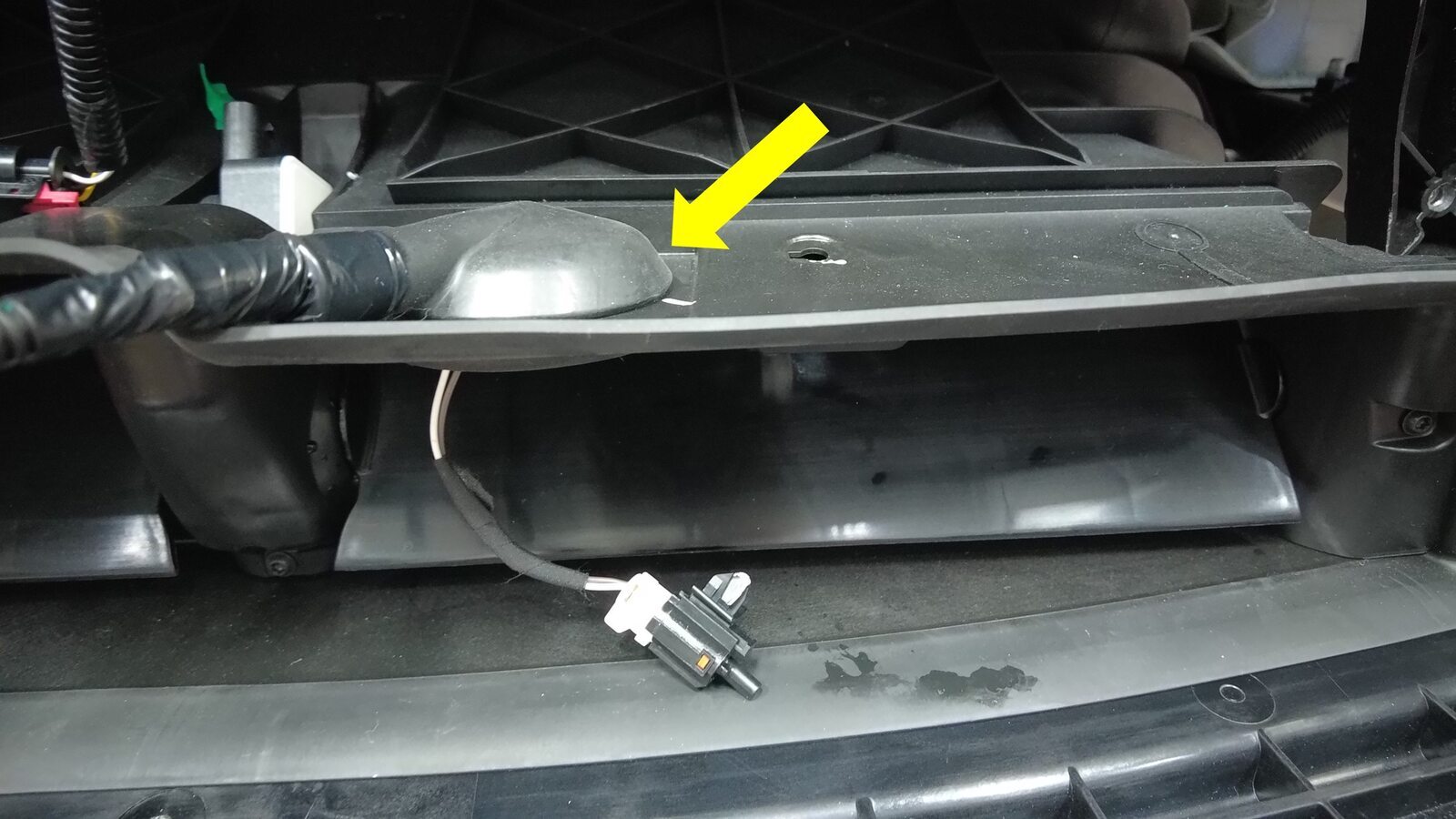

  8. 小心地将环境温度传感器盖板从主动进气格栅上拆下，然后将连接器穿过开口移出。
  9. 拆下踝部止动爪。请参阅前减能器 - 踝部止动爪（拆卸和更换）。

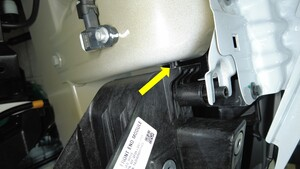

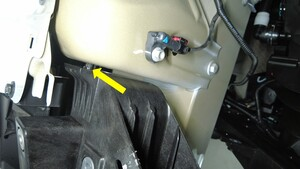

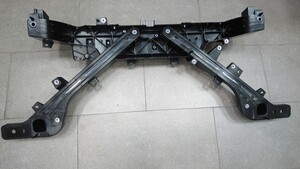

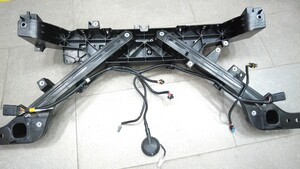

  10. 松开将前端支架固定到车辆的锁片（2 个），然后将前端支架和电气线束从车辆上拆下。

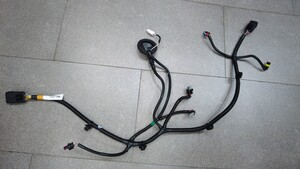

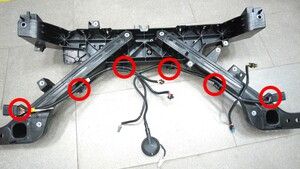

  11. 松开将前端支架线束固定到前端支架的夹子（6 个）。

安装

  1. 安装将前端支架线束固定到前端支架的夹子（6 个）。
  2. 将前端支架和电气线束放置在车辆上，然后安装将前端支架固定到车辆的锁片（2 个）。
  3. 安装踝部止动爪。请参阅前减能器 - 踝部止动爪（拆卸和更换）。
  4. 连接主动进气格栅传动装置电气连接器。
  5. 将环境温度传感器穿过主动进气格栅上开口，然后安装环境温度传感器盖板。
  6. 连接环境温度传感器电气连接器。
  7. 连接前端支架左右线束连接器（2 个）。
  8. 将清洗器储液罐移回原位，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    4 Nm (2.9 lbs-ft)
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  9. 安装将中间灯线束固定到前端支架的夹子。
  10. 安装前备箱盖闩锁传动装置、线缆和前备箱盖闩锁双拉单传动装置。请参阅闩锁执行机构和电缆 - 前备箱盖 ((拆卸和更换))和闩锁 - 前备箱盖 ((拆卸和更换))。
  11. 安装前保险杠梁总成。请参阅保险杠防撞梁 - 前 ((拆卸和更换))。
