Tail Lamp - Liftgate ((拆卸和安装))

校正代码 1740030501 FRT 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 2025-09-08: 添加了“拆卸尾灯前在掀背尾门上粘贴遮蔽胶带”的步骤。
  2. 2025-06-11: 更新了扭矩和例行程序。

扭矩规格

表 1. 扭矩规格Tail Lamp - Liftgate ((拆卸和安装)) / Tail Lamp - Liftgate ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将车灯固定到掀背尾门的螺栓(4 个)
4 Nm (2.9 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米套筒
重复使用
将车灯固定到掀背尾门的螺母(2 个)
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用
将车灯固定到掀背尾门的外部螺栓(3 个)
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下扰流板外面板。请参阅 Spoiler Outer Panel ((拆卸和更换))

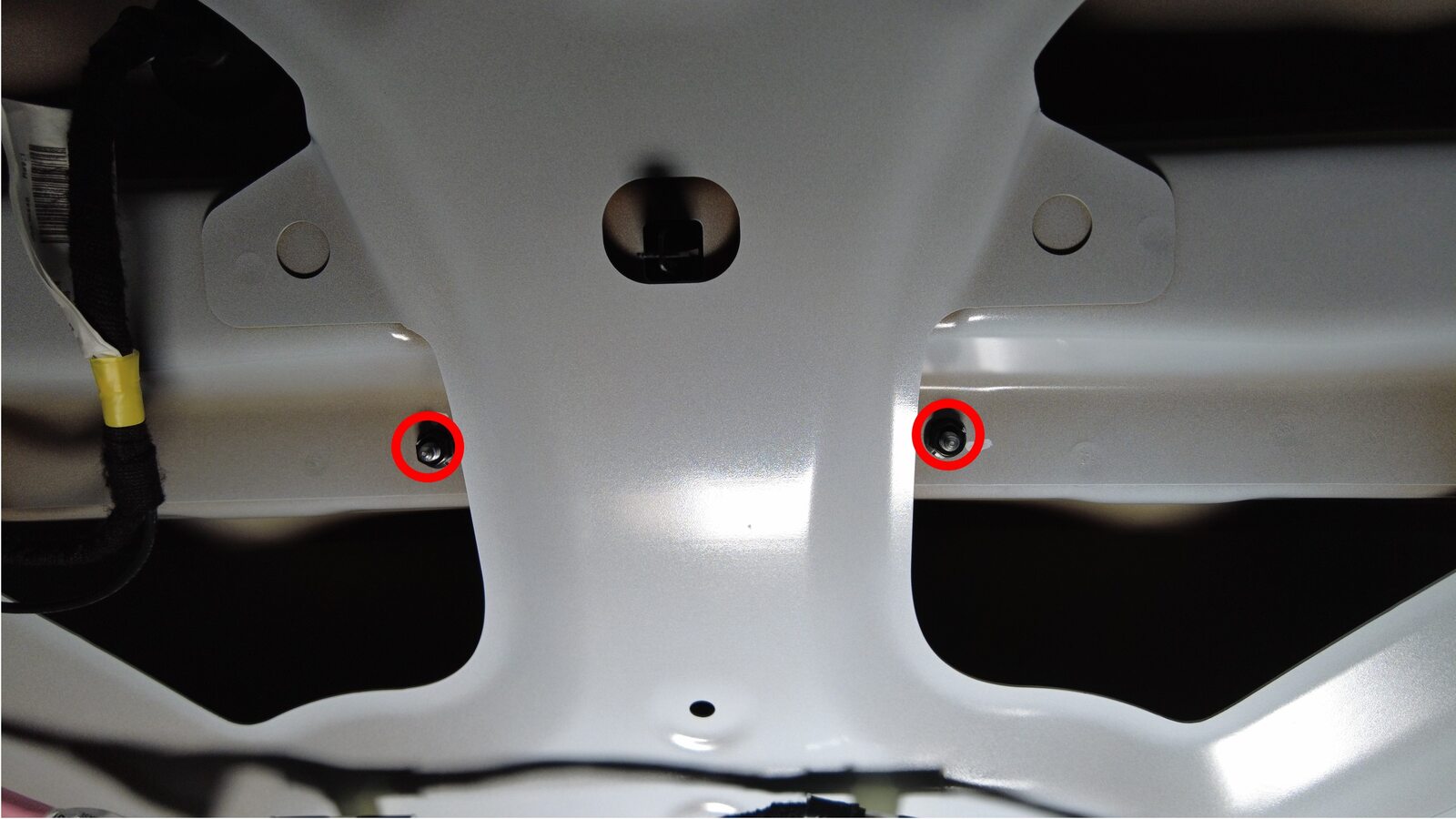

  2. 拆下将车灯固定到掀背尾门的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米套筒

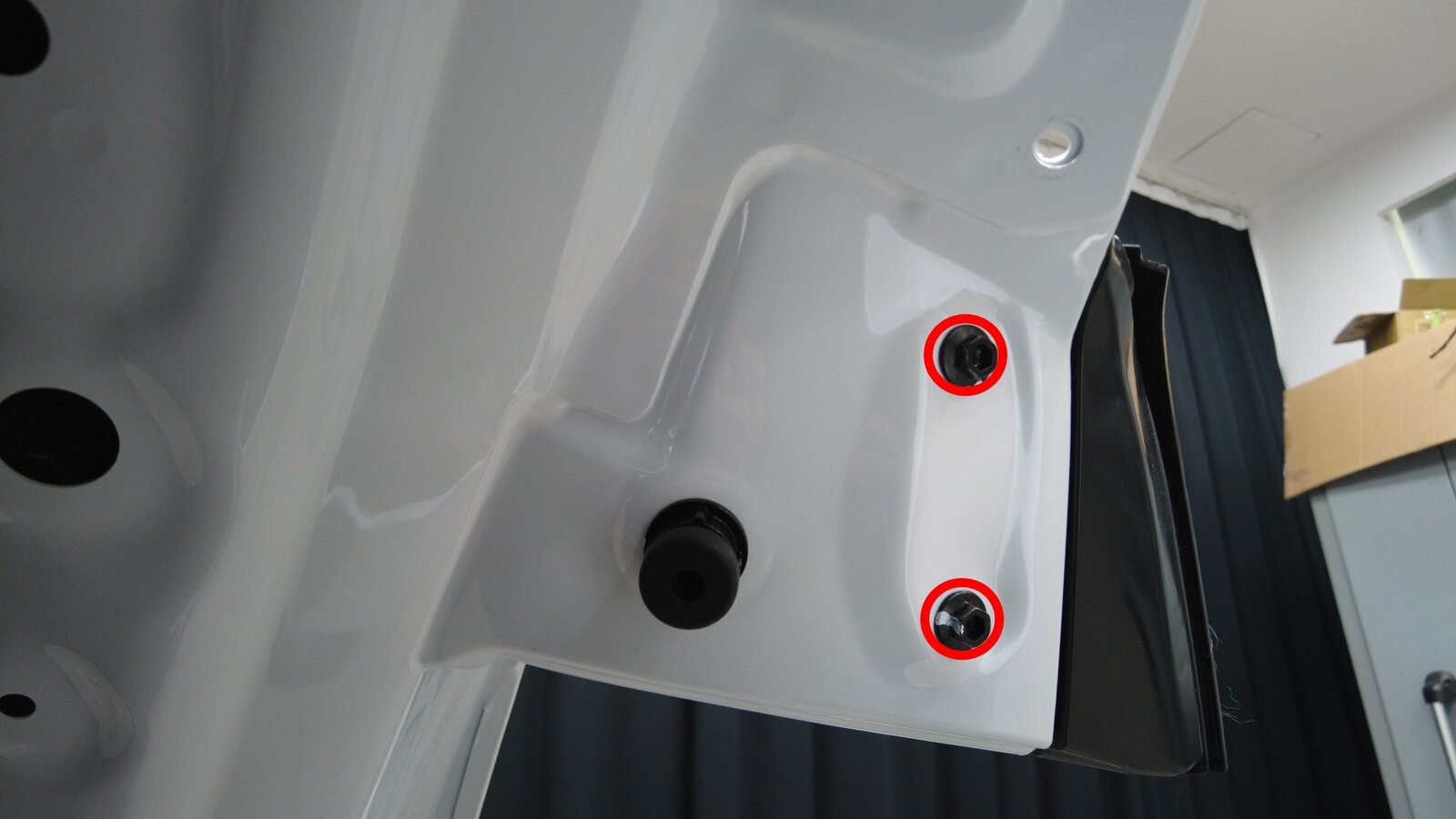

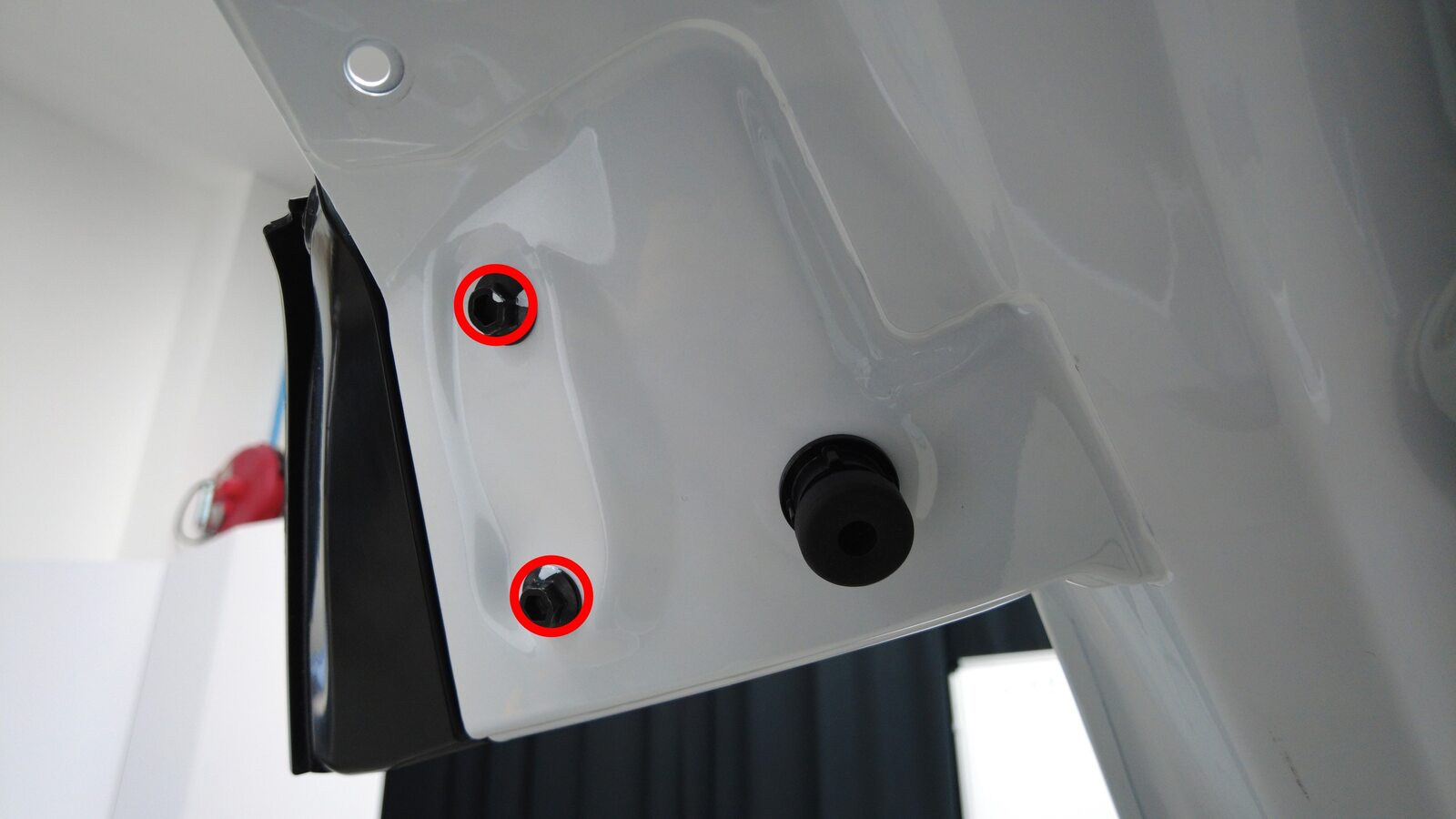

  3. 拆下将车灯固定到掀背尾门的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  4. 拆下后侧后视摄像头。请参阅 Camera - Rear Facing ((拆卸和安装))
  5. 断开掀背尾门把手开关连接器。

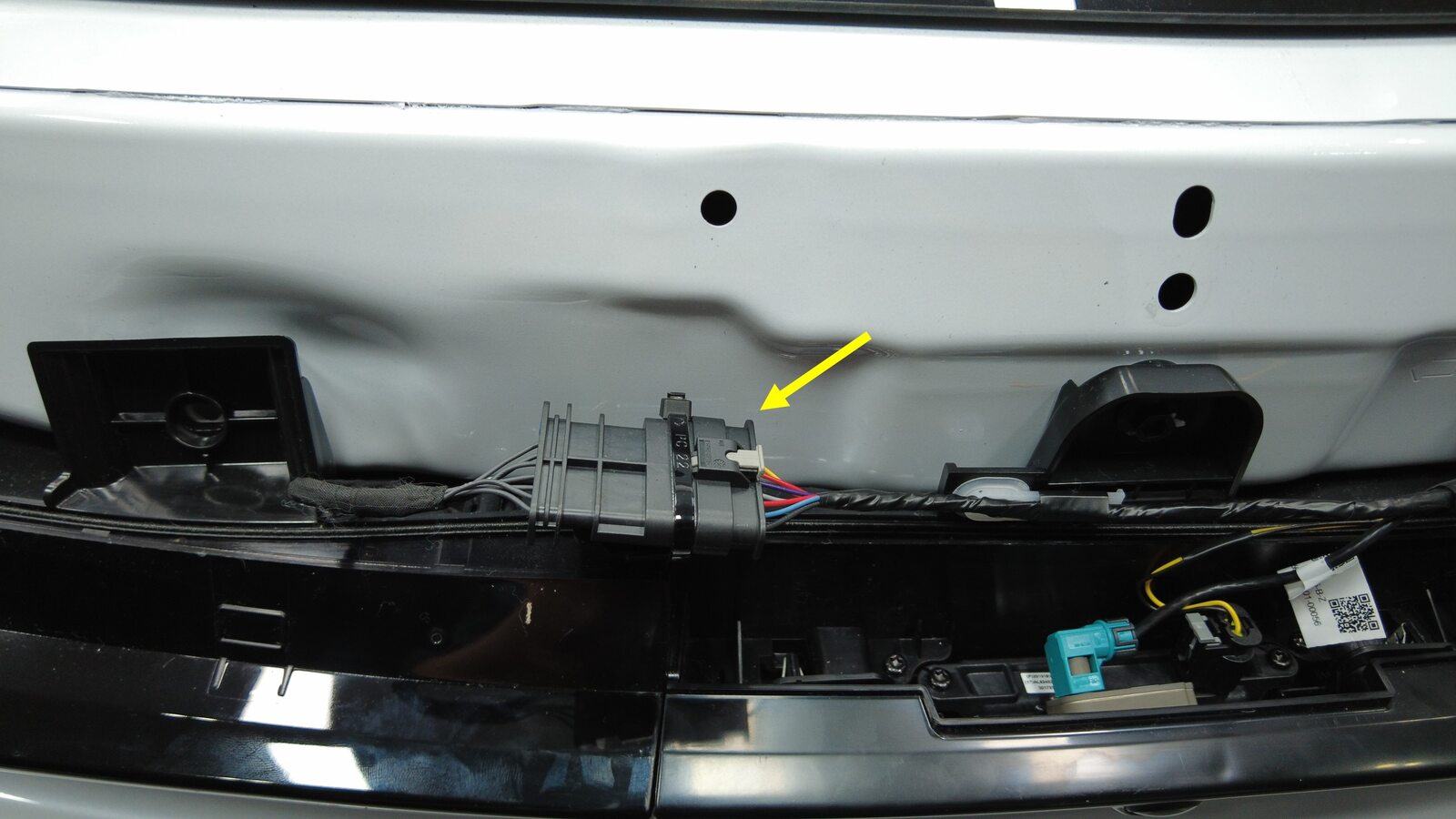

  6. 断开掀背尾门尾灯总成连接器。

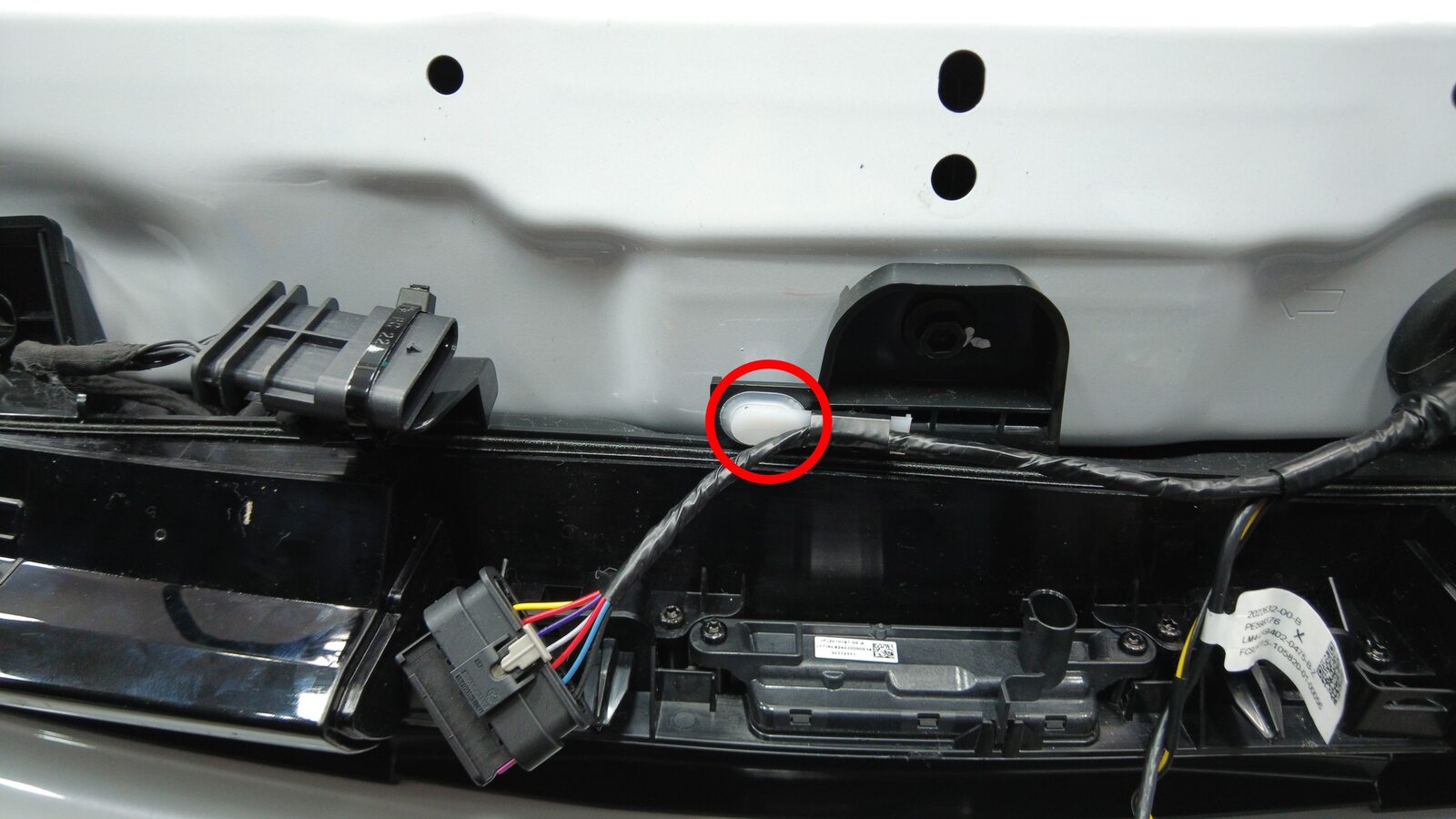

  7. 拆下掀背尾门尾灯总成上的线束夹。

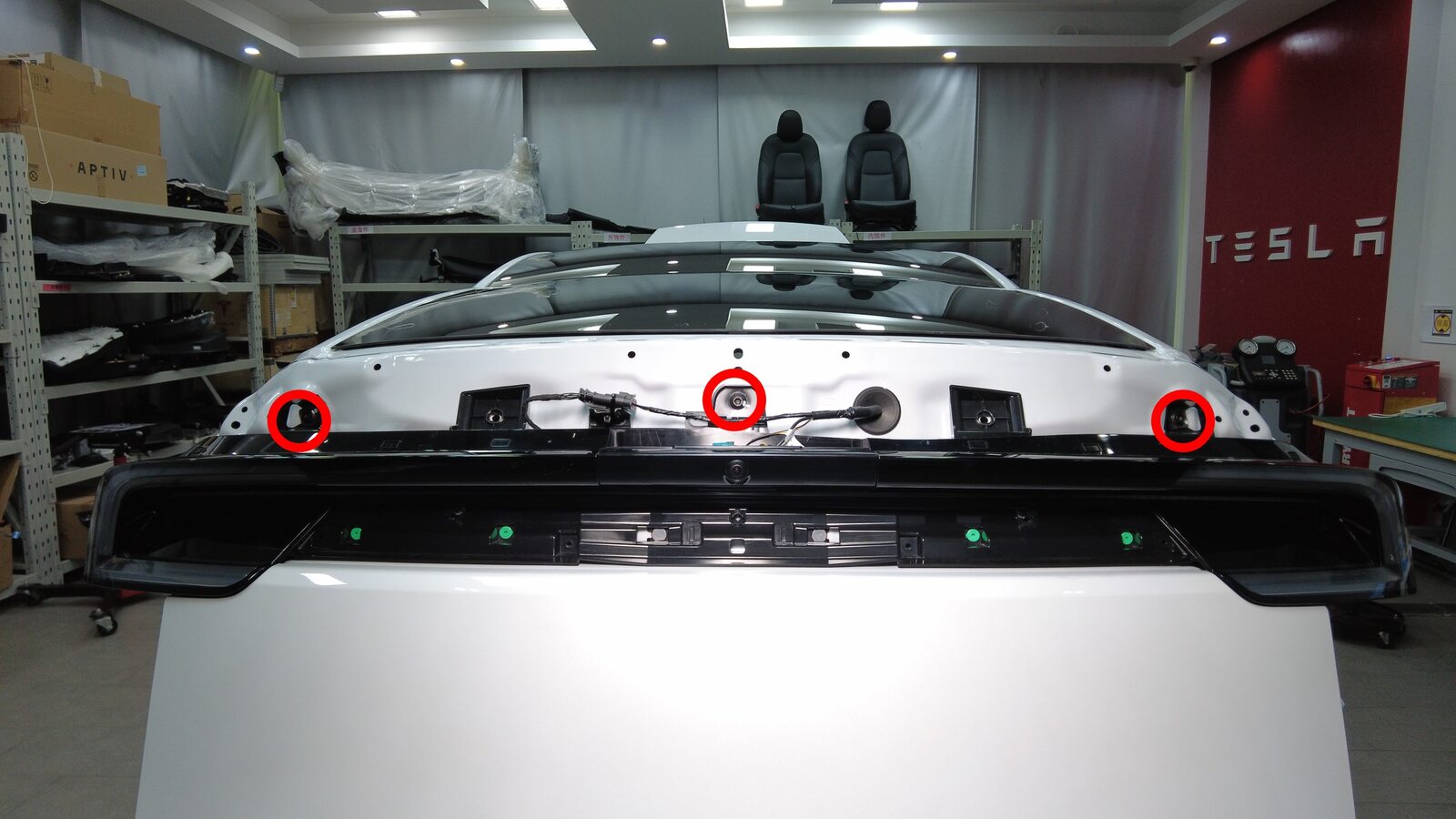

  8. 拆下将车灯固定到掀背尾门的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
    • 棘轮/扭矩扳手

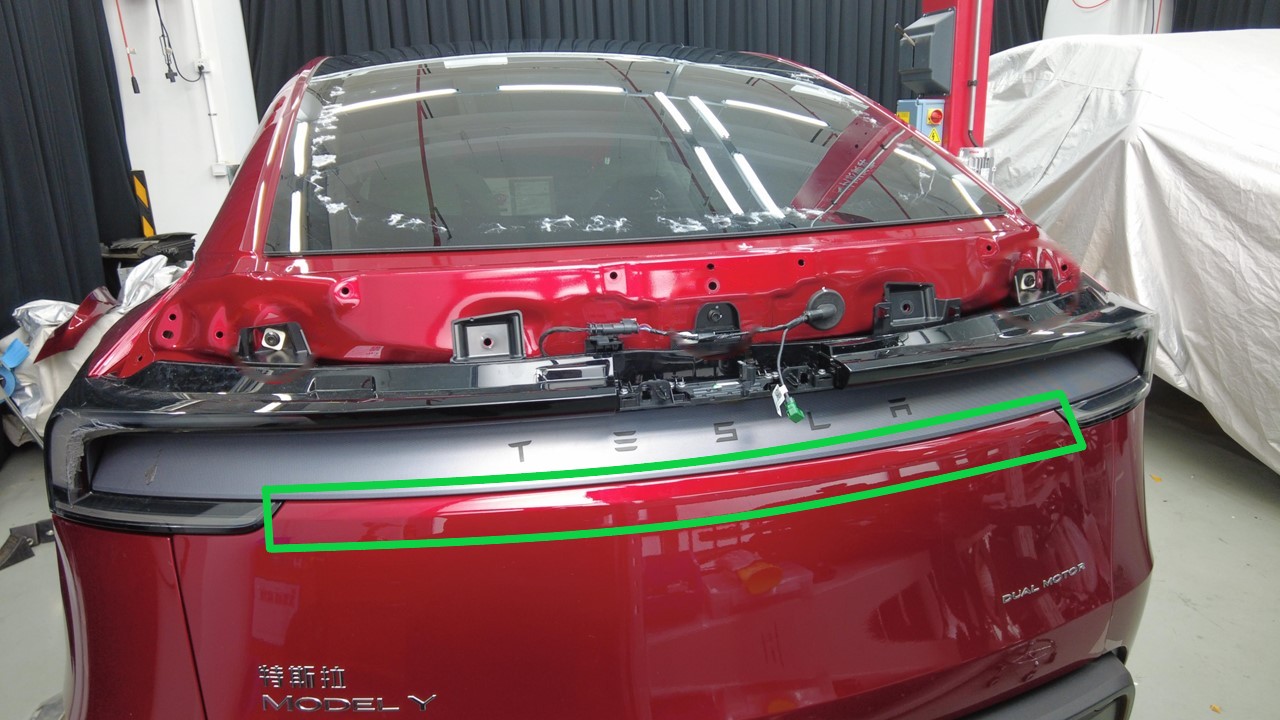

  9. 在尾灯总成下方的掀背尾门处粘贴遮蔽胶带,以保护漆面。

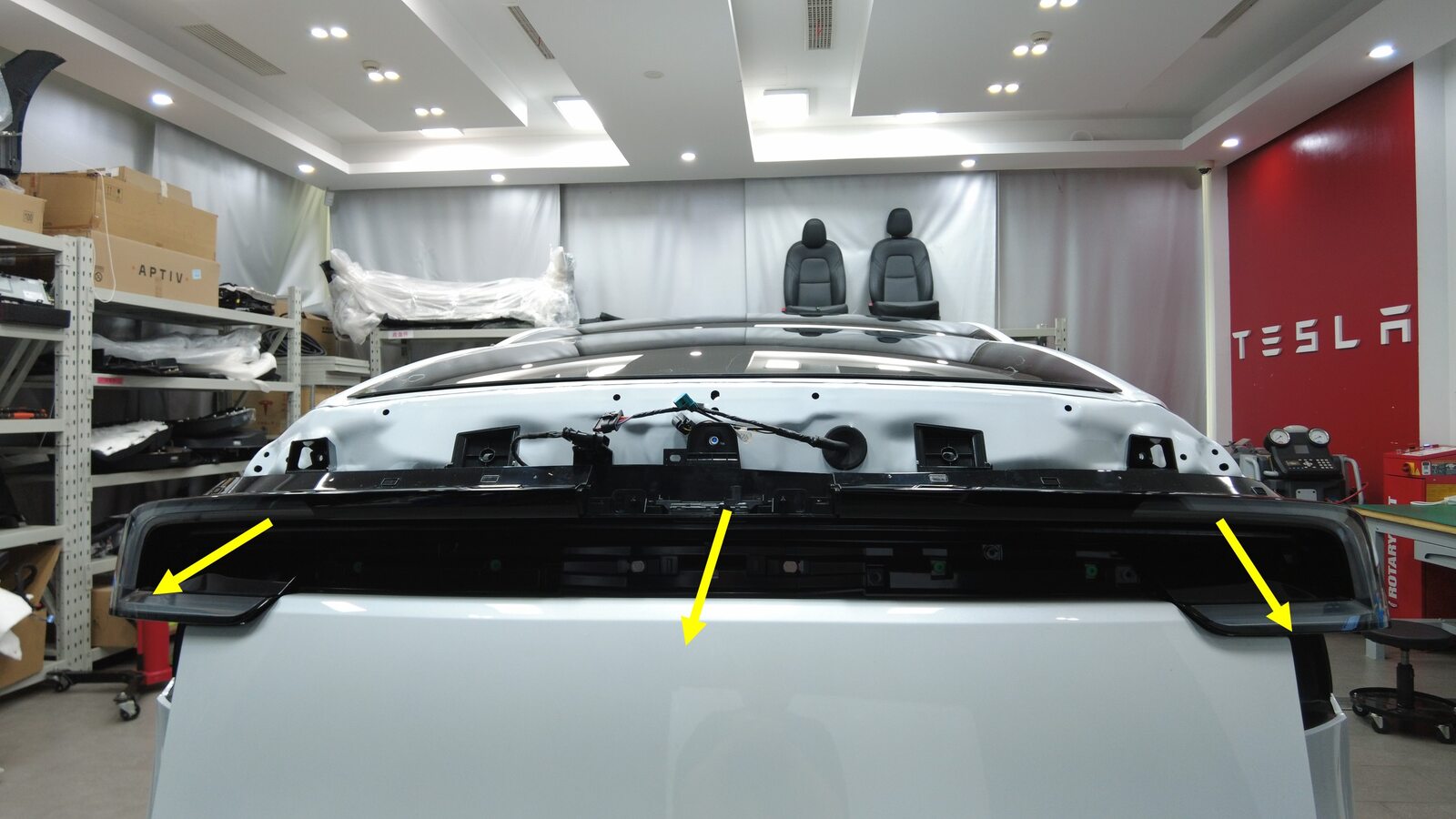

  10. 将尾灯总成从掀背尾门上拆下。

安装

  1. 将尾灯总成安装到掀背尾门上。
  2. 安装将车灯固定到掀背尾门的外部螺栓(3 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  3. 揭下掀背尾门上的遮蔽胶带。
  4. 将线束夹安装到掀背尾门尾灯总成上。
  5. 连接掀背尾门尾灯总成连接器。
  6. 连接掀背尾门把手开关连接器。
  7. 安装后视摄像头。请参阅 Camera - Rear Facing ((拆卸和安装))
  8. 安装将车灯固定到掀背尾门的螺栓(4 个)。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米套筒
  9. 安装将车灯固定到掀背尾门的螺母(2 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  10. 安装扰流板外面板。请参阅 Spoiler Outer Panel ((拆卸和更换))
  11. 打开 LH 前车门,降下 LH 前车窗。
  12. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式
  13. 解锁车辆网关。请参阅 网关(解锁)
  14. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Driver Assist > Cameras > Clear Camera Calibration,选择Camera Selection下拉列表中的Repeaters,点击Run,然后等待例行程序完成。
  15. 退出“维护模式”。请参阅 维护模式
  16. 升起 LH 前车窗并关闭 LH 前车门。
