支撑支架 - 显示屏 - LH（拆卸和更换）

校正代码 待定 FRT 1.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 支撑支架 - 显示屏 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定左侧显示屏支撑支架的螺钉（2 个）
3 Nm (2.2 lbs-ft)
  • 梅花 T20 批头
 重复使用

拆卸

  1. 在协助下，松开锁片，将仪表板上部支架总成从车辆上拆下。请参阅总成 - 仪表板 - 上（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿分离上部支架总成上的部件。将整个总成从车辆上拆下即可。

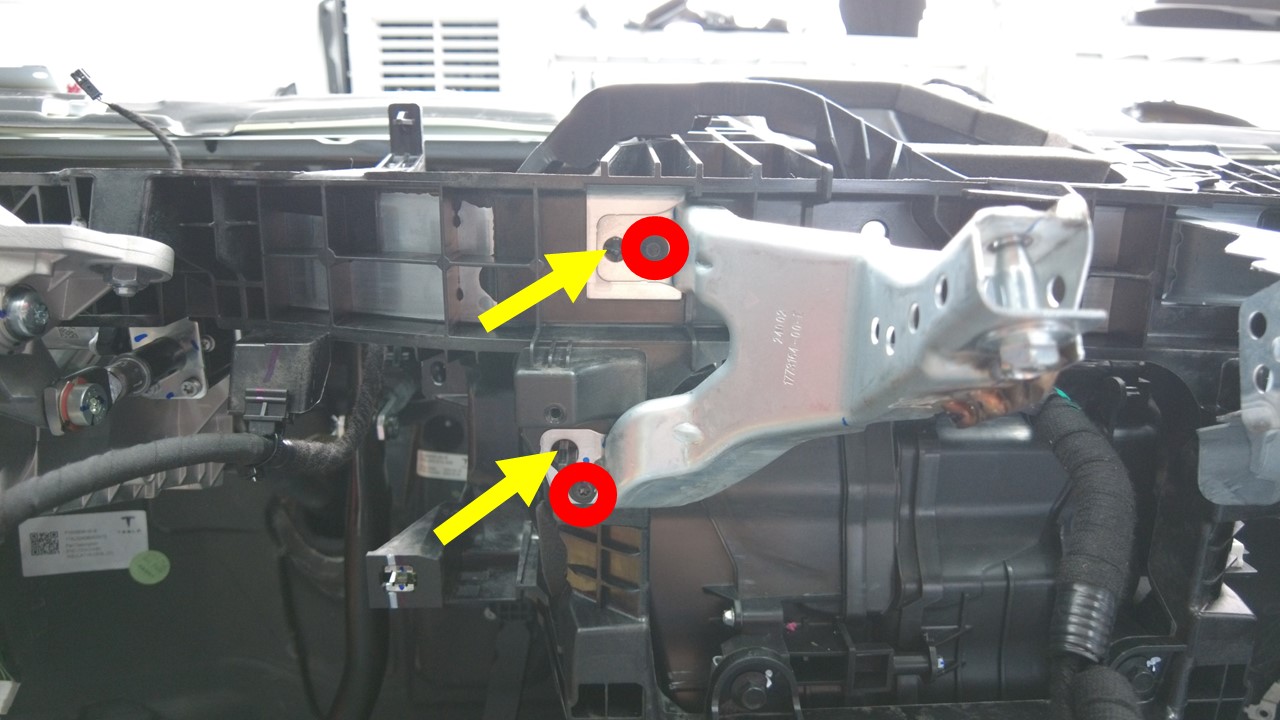

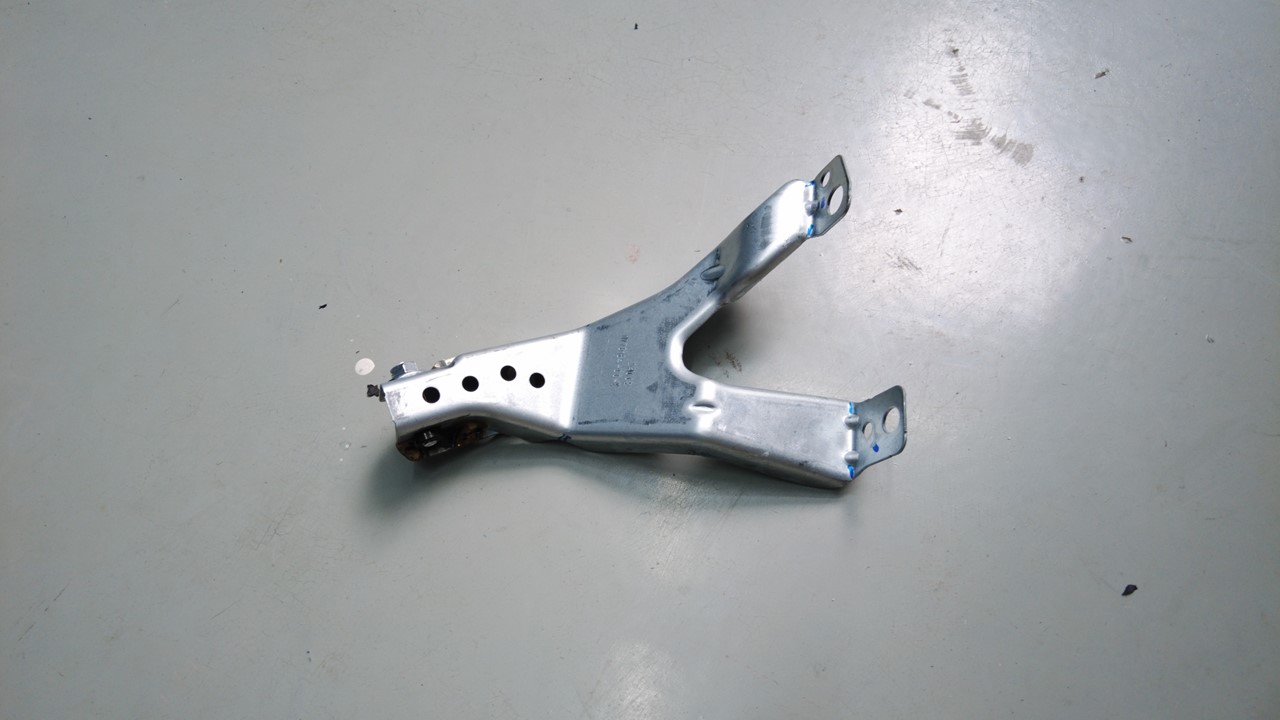

  2. 拆下用于固定左侧显示屏支撑支架的螺钉（2 个），然后将支架从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头

安装

  1. 安装用于固定左侧显示屏支撑支架的螺钉（2 个）。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
  2. 将仪表板上部支架安装到车辆上。请参阅总成 - 仪表板 - 上（拆卸和更换）。
