母排 - 快充接触器到直流母排 - 正极 ((拆卸和更换))

校正代码 1630010202 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格母排快充 - 输入 - 正极 ((拆卸和更换)) / 母排快充 - 输入 - 负极 ((拆卸和更换)) / 母排 - 快充接触器到直流母排 - 正极 ((拆卸和更换)) / 母排 - 快充接触器到直流母排 - 负极 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注

将正/负极输入/直流链路快充母排固定到快充触点开关的螺栓

15 Nm (11.1 lbs-ft) -180 degrees
5 Nm (3.7 lbs-ft) +60 degrees
  • 已绝缘 棘轮/扭矩扳手
  • 已绝缘 13 毫米套筒
  • 已绝缘 带角度测量的扭矩扳手
更换 1104475-00-F

拆卸

  1. 拆下快充盖板。请参阅盖板 - 快充(拆卸和更换)

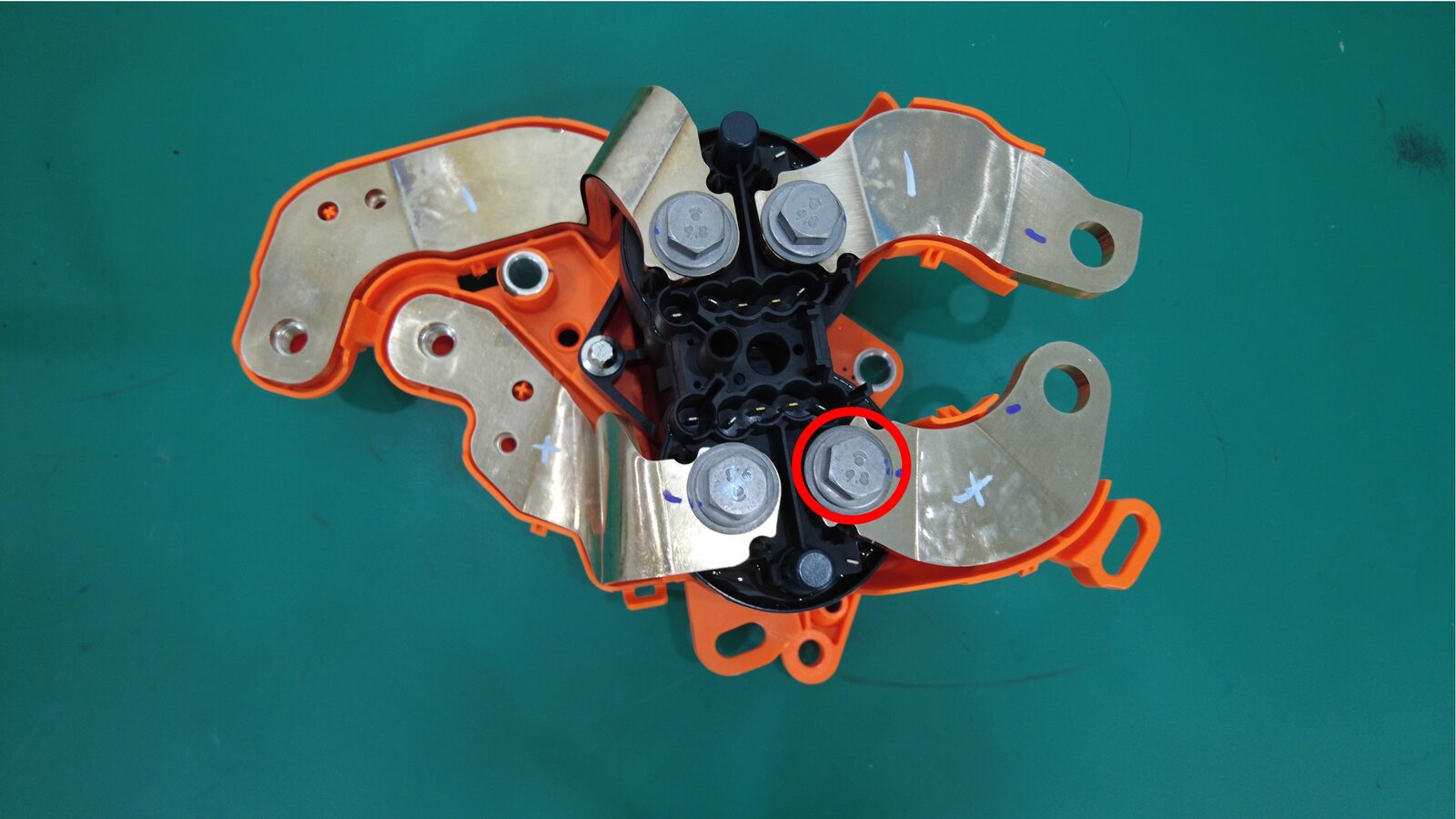

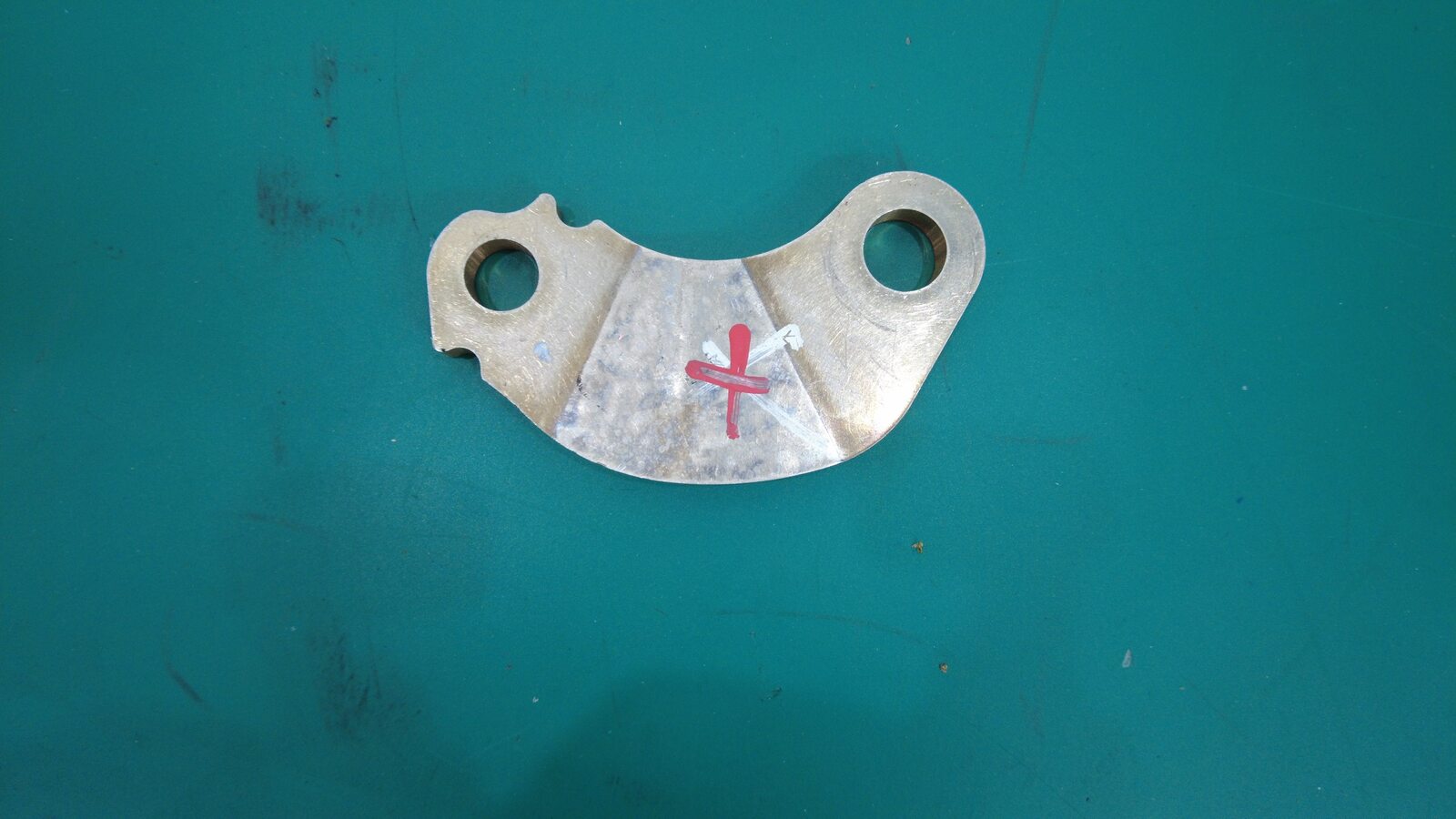

  2. 拆下并弃用将快充正极直流链路母排固定到快充触点开关的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘 棘轮/扭矩扳手
    • 已绝缘 13 毫米套筒
    • 已绝缘 带角度测量的扭矩扳手

安装

  1. 安装并紧固新的螺栓,将快充正极直流链路母排固定到快充触点开关。
    15 Nm (11.1 lbs-ft) -180 degrees
    5 Nm (3.7 lbs-ft) +60 degrees
    Informational PurposesAn informational icon, calling your attention
    先将螺栓紧固至 15 Nm,然后回退 180 度,最后再紧固至 5 Nm + 60 度。紧固后进行标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘 棘轮/扭矩扳手
    • 已绝缘 13 毫米套筒
    • 已绝缘 带角度测量的扭矩扳手
  2. 安装快充盖板。请参阅盖板 - 快充(拆卸和更换)
