线束 - 车身右侧 - 左驾驶 - Premium - 5 座 ((拆卸和更换))

校正代码 1710060202 FRT 2.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 线束 - 车身右侧 - 左驾驶 - Premium - 5 座 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定右侧 A 柱区域处接地线束的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
 重复使用
右后门槛板区域处的右侧车身线束接地带
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
 重复使用
将功率转换系统线缆固定到 12V 输出直通件的螺母
9 Nm (6.6 lbs-ft)
  • 无绳棘轮/冲击钻
  • 13 毫米深套筒
 更换
将右后侧安全气帘固定到车身的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米深套筒
  • M12 1/4 英寸钻头棘轮裸具
 重复使用
将右侧车身线束接地带到后备箱右侧区域
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸固定钻头数字扭矩扳手，带角度调节功能，1.5~30Nm
  • M12 1/4 英寸钻头棘轮裸具
 重复使用

拆卸

  1. 启用“维护模式”。请参阅维护模式。
  2. 解锁网关。请参阅网关（解锁）。
  3. 选择Chassis > Brakes > EPB Service Mode，点击电子驻车制动 (EPB) 字段中的BOTH和操作字段中的START，再点击Run，然后等待例行程序完成。
  4. 将顶篷左前部从车身上松开。请参阅前车顶篷 ((拆卸和安装))。

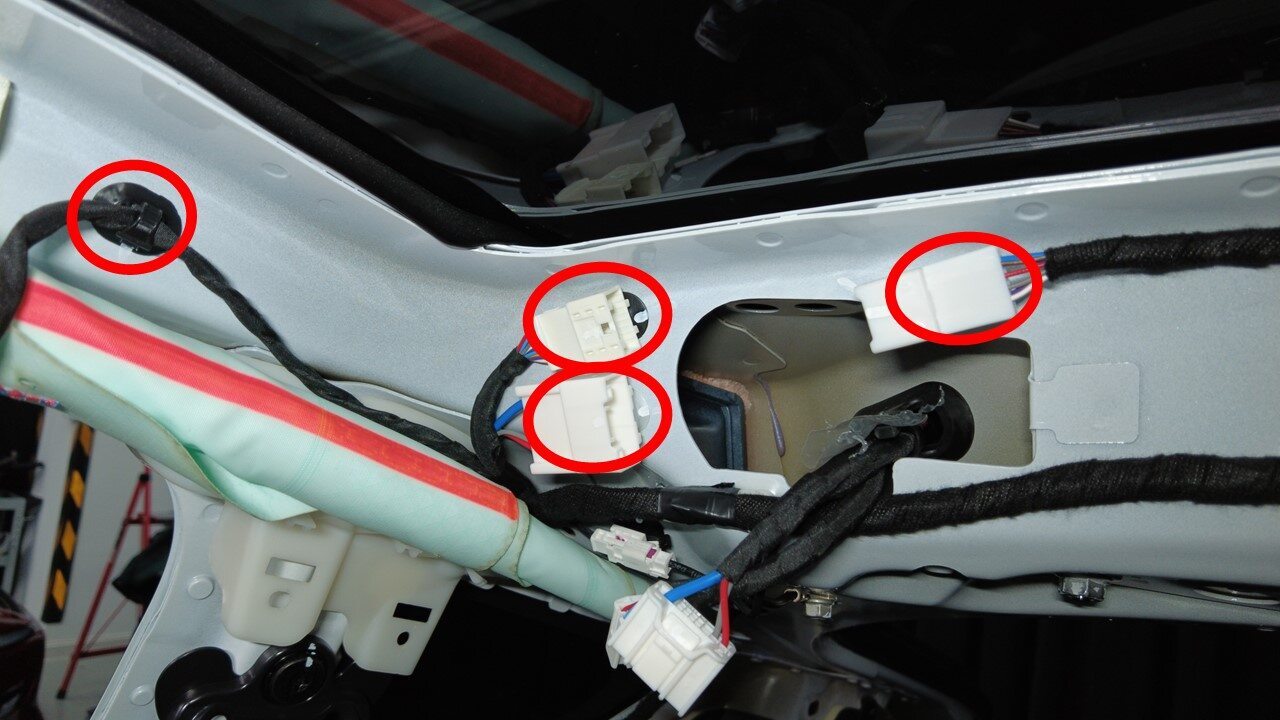

  5. 断开内部端点处连接器。

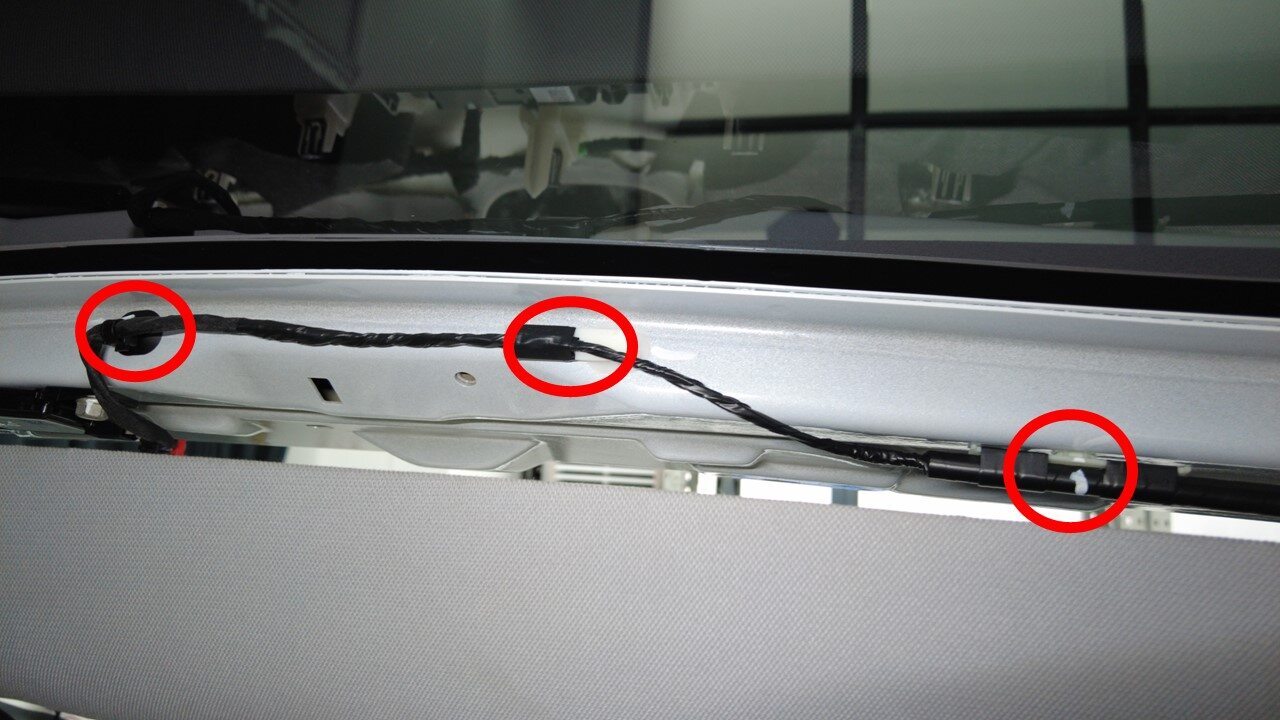

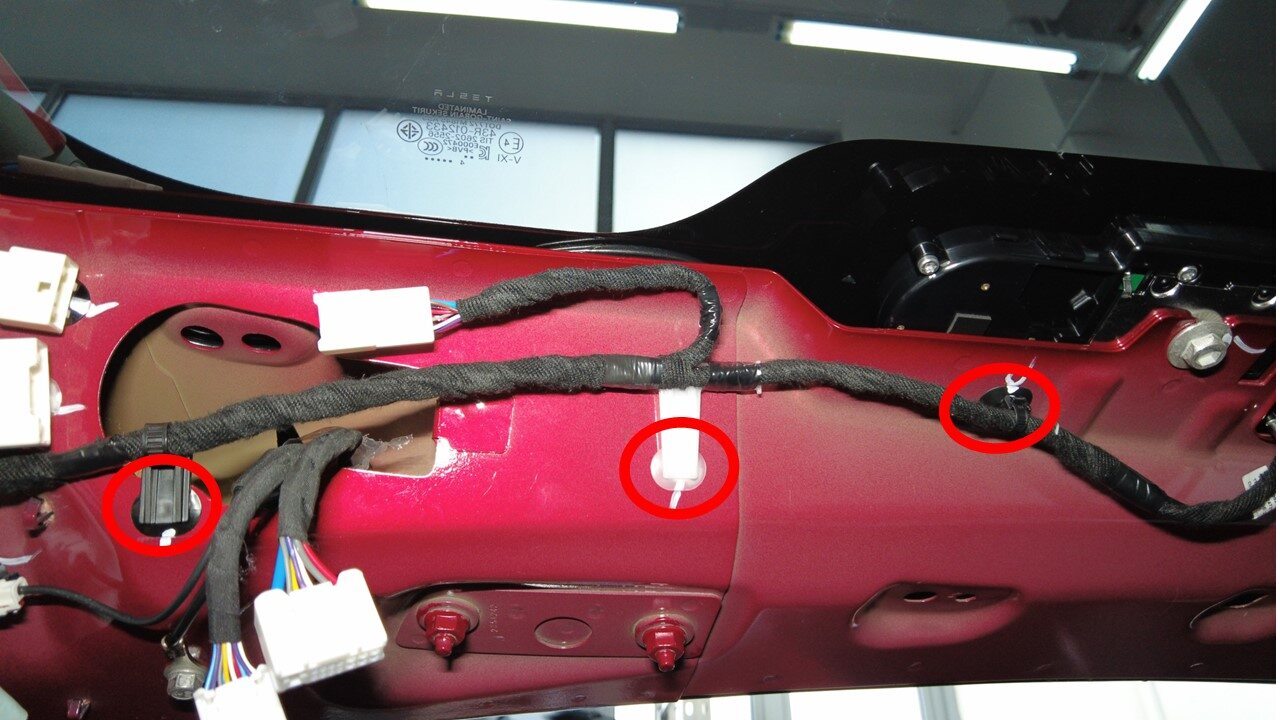

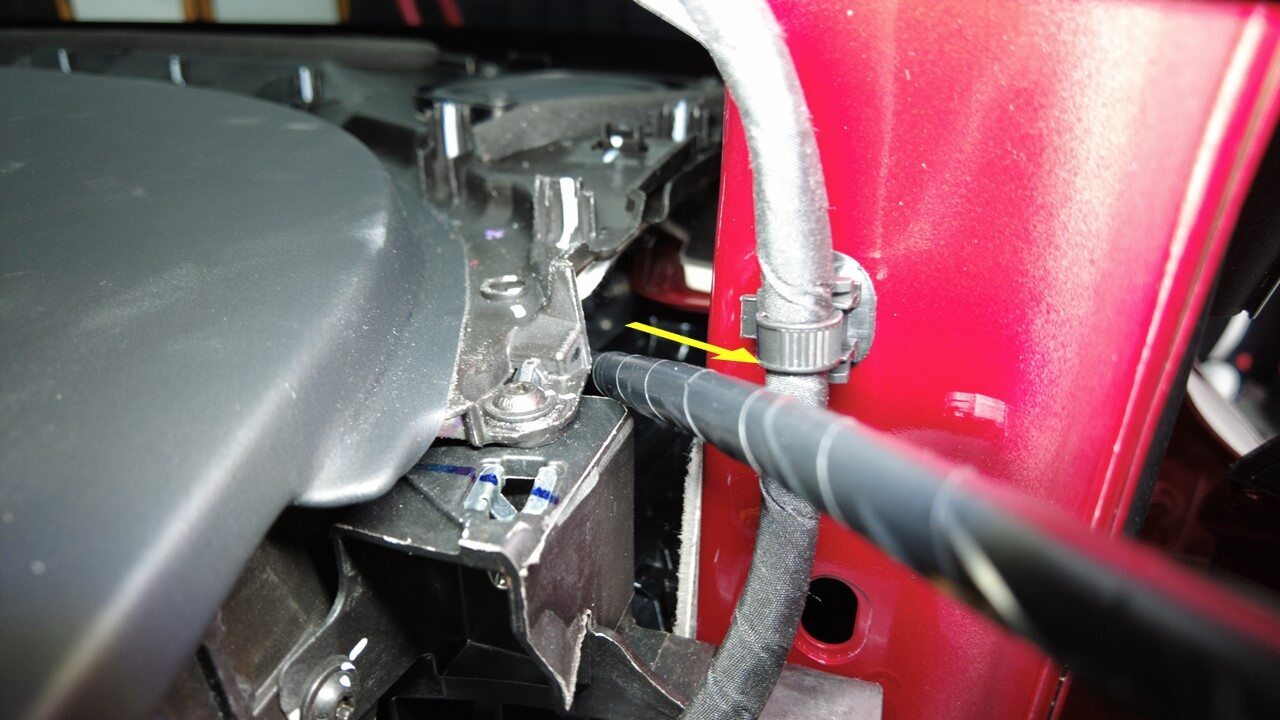

  6. 将右侧车身线束夹从前部顶篷区域松开。
  7. 将右侧车身线束从右侧 A 柱区域松开。
  8. 拆下第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
  9. 拆下右侧 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))。
  10. 拆下行李架。请参阅后备箱行李搁板 ((拆卸和更换))。
  11. 拆下顶篷后面板，请参阅后车顶篷 ((拆卸和更换))。
  12. 拆下后备箱右侧挂袋支架。请参阅。
  13. 拆下后备箱右侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))。
  14. 拆下右侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))。
  15. 拆下左前座椅前后螺栓。请参阅第一排座椅总成 - 左 ((拆卸和安装))。
    Informational PurposesAn informational icon, calling your attention
    注
    操作本步骤时请勿将座椅从车辆上拆下。
  16. 断开低压电池电源。请参阅低压电源（断开和连接）。
  17. 将右前座椅从车辆上拆下。请参阅第一排座椅总成 - 右 ((拆卸和更换))。
  18. 拆下右侧 B 柱饰板。请参阅总成 - B 柱贴花 - 左 - AP4 ((拆卸和安装))。
  19. 拆下驾驶室右前地毯。请参阅驾驶室地毯 - 前 - 右 ((拆卸和更换))。

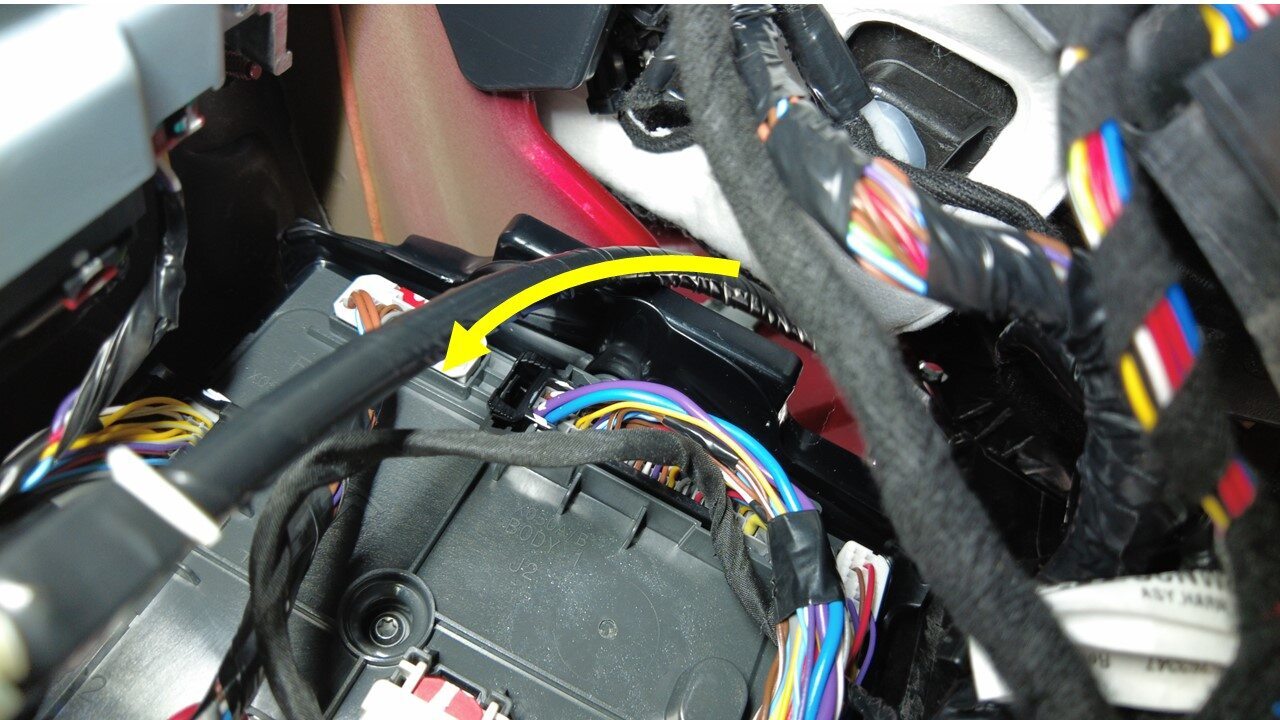

  20. 将右侧车身线束从仪表板右侧拉出。

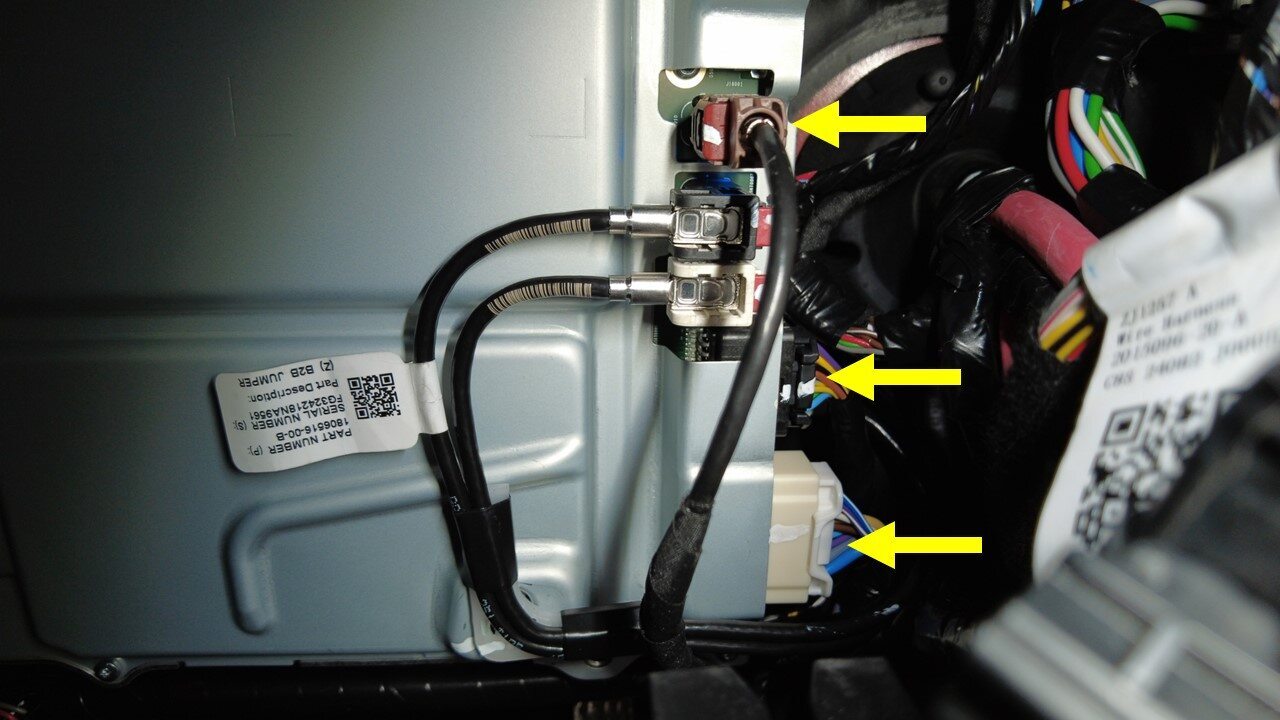

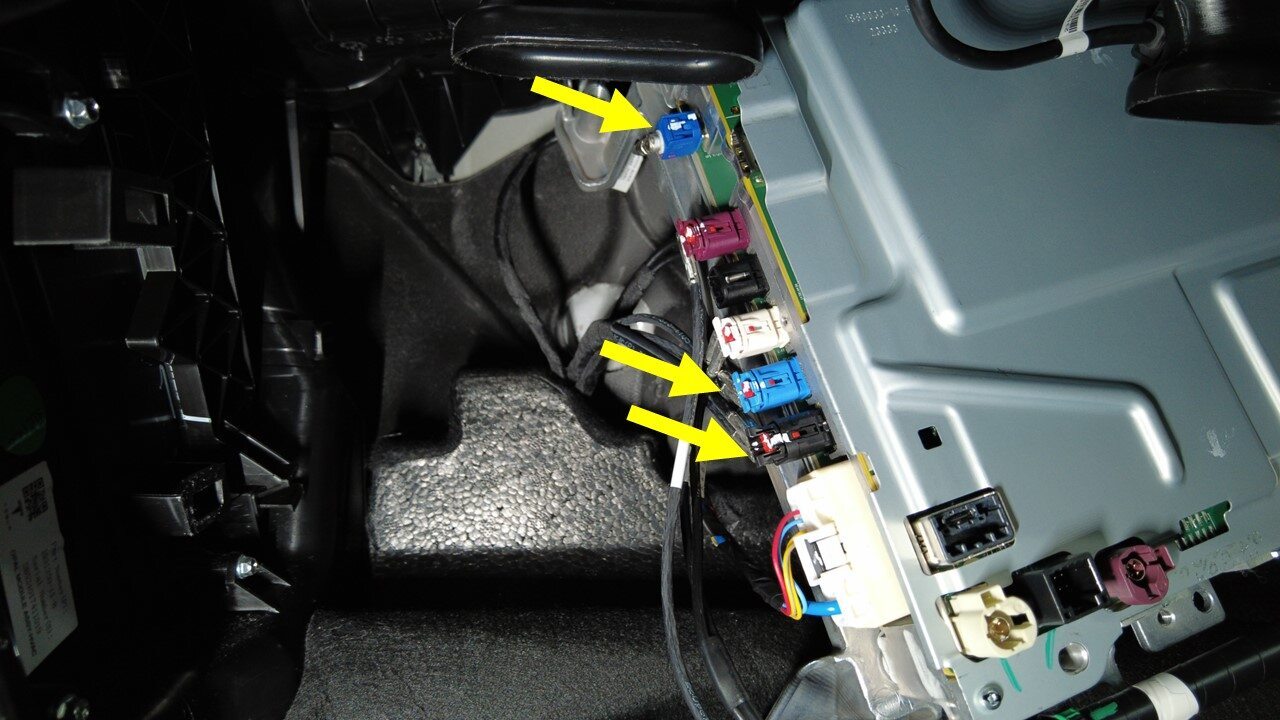

  21. 断开车载电脑左侧的右侧车身线束连接器。
  22. 断开车载电脑右侧的右侧车身线束连接器。

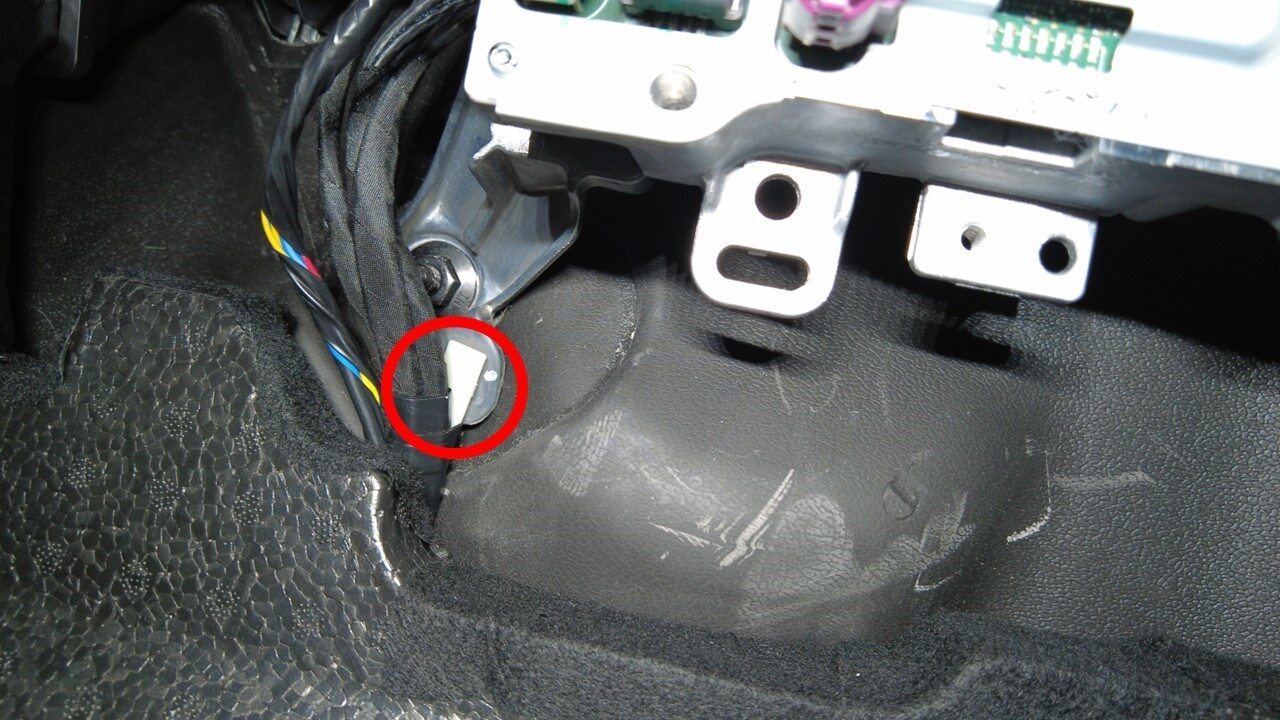

  23. 将线束夹从车载电脑左下角松开。
  24. 将右侧车身线束夹从前围篦板右侧松开。
  25. 将用于固定接地线束的螺栓从右侧 A 柱区域拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  26. 断开右侧控制器连接器。

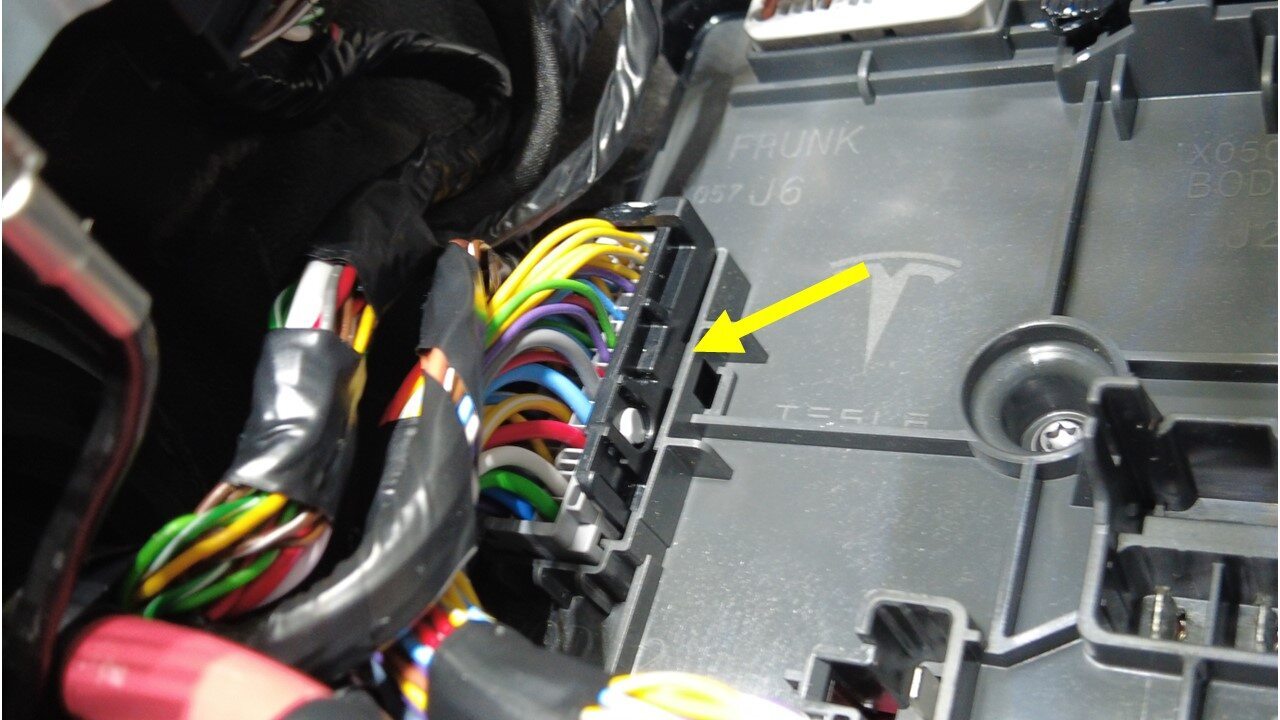

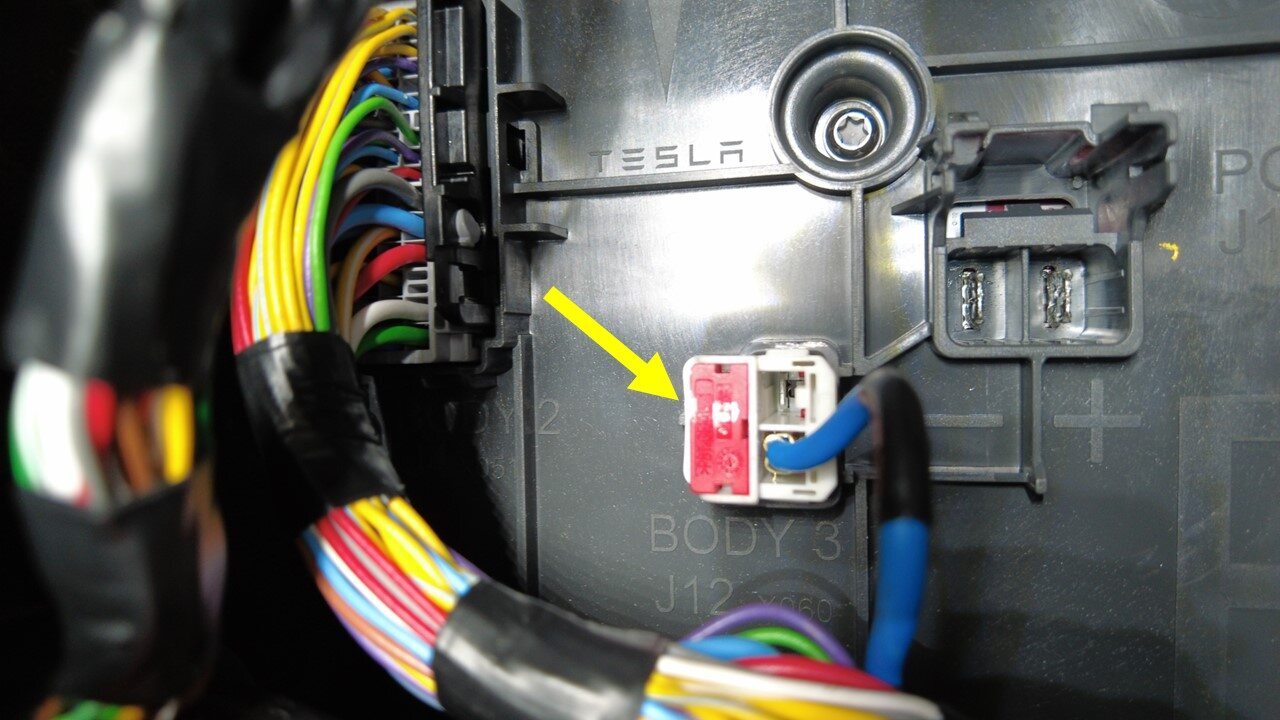

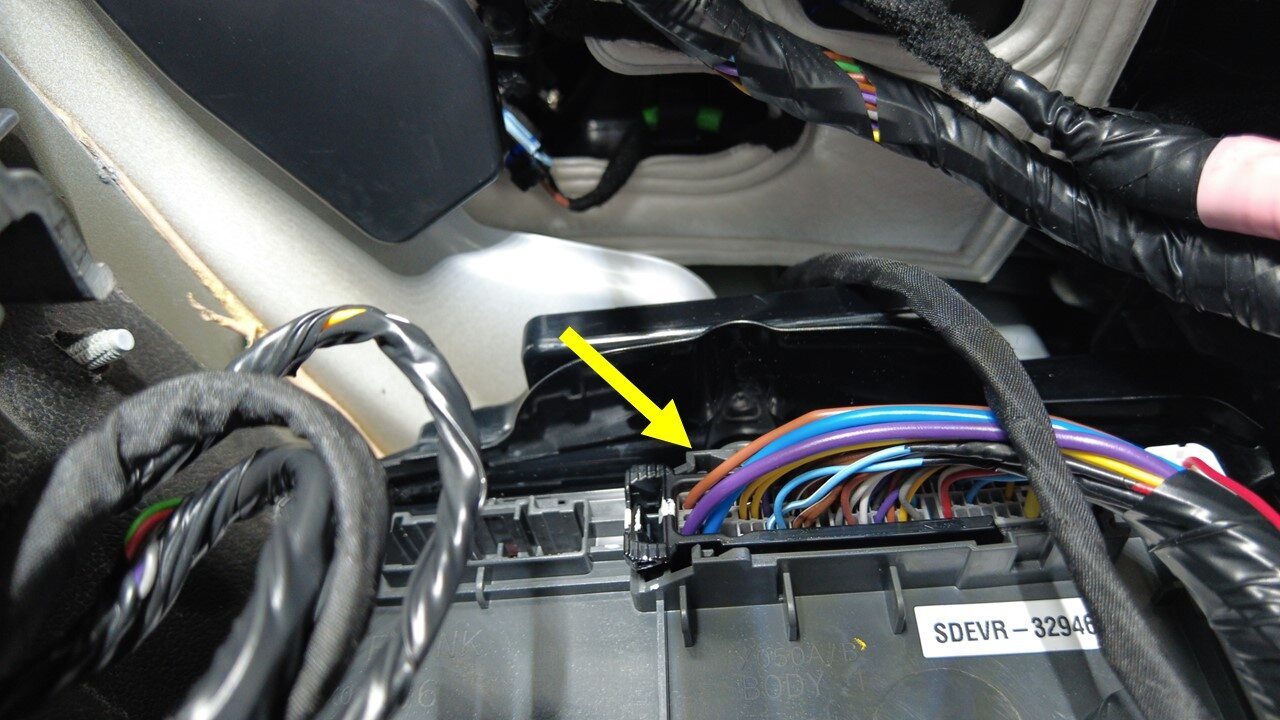

  27. 将 J12 车身连接器从 VCRIGHT 上断开。
  28. 将 J4 车身连接器从 VCRIGHT 上断开。

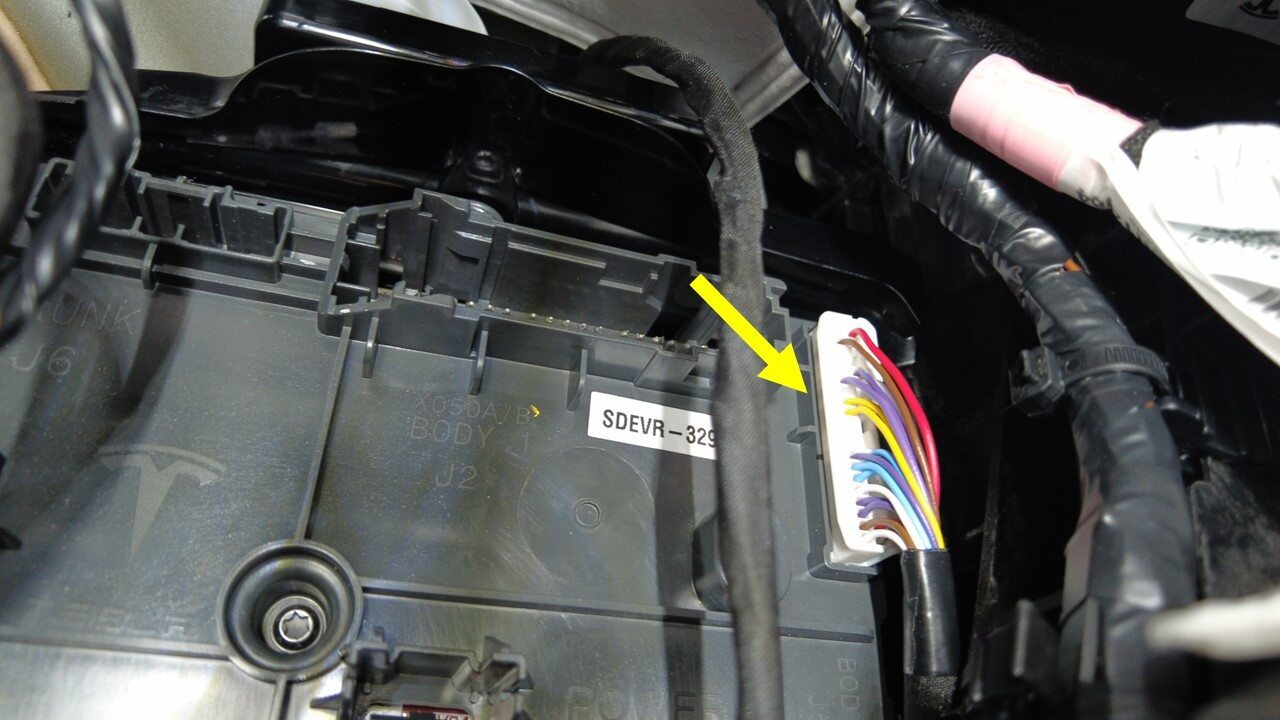

  29. 将 J2 车身连接器从 VCRIGHT 上断开。
  30. 将 J5 车身连接器从 VCRIGHT 上断开。
  31. 将挡风玻璃线束连接器从右侧 A 柱下部区域的线束导件上断开。
  32. 将 12V 连接器从车辆上断开。
  33. 将直流-直流电缆卡子从右侧线束支架上松开。

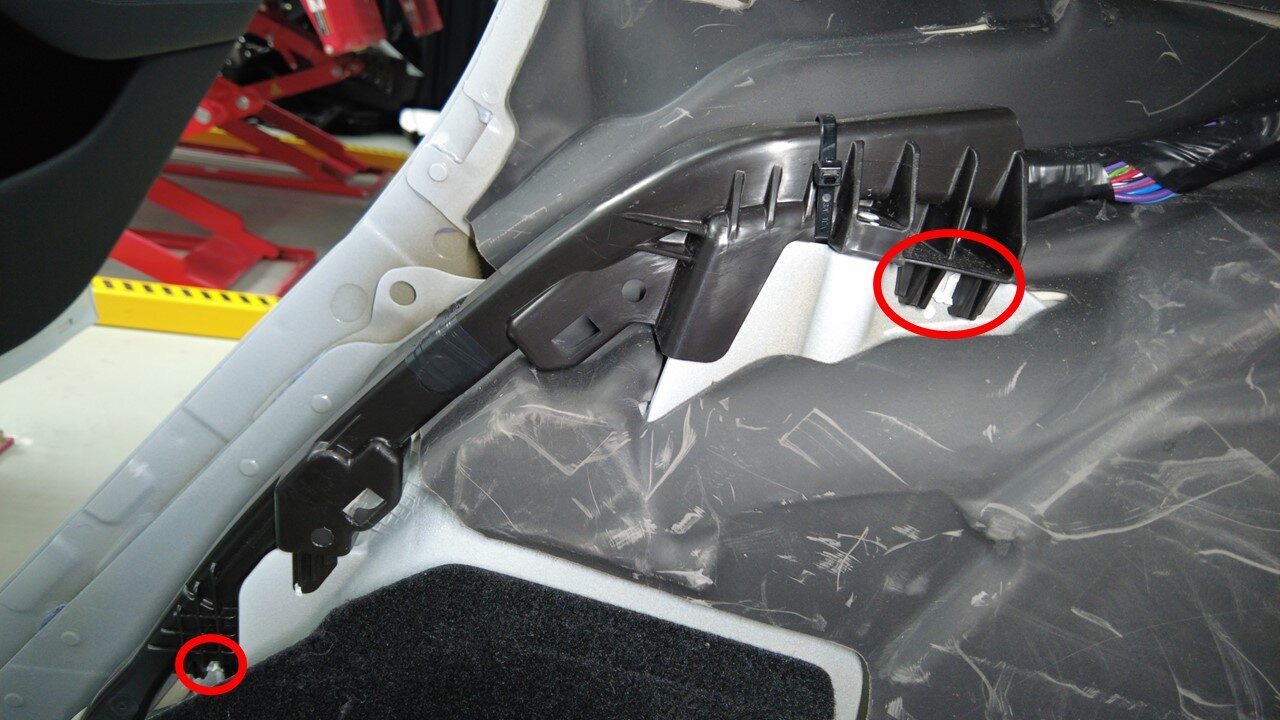

  34. 将右侧车身线束导件从右侧 A 柱下部区域松开。

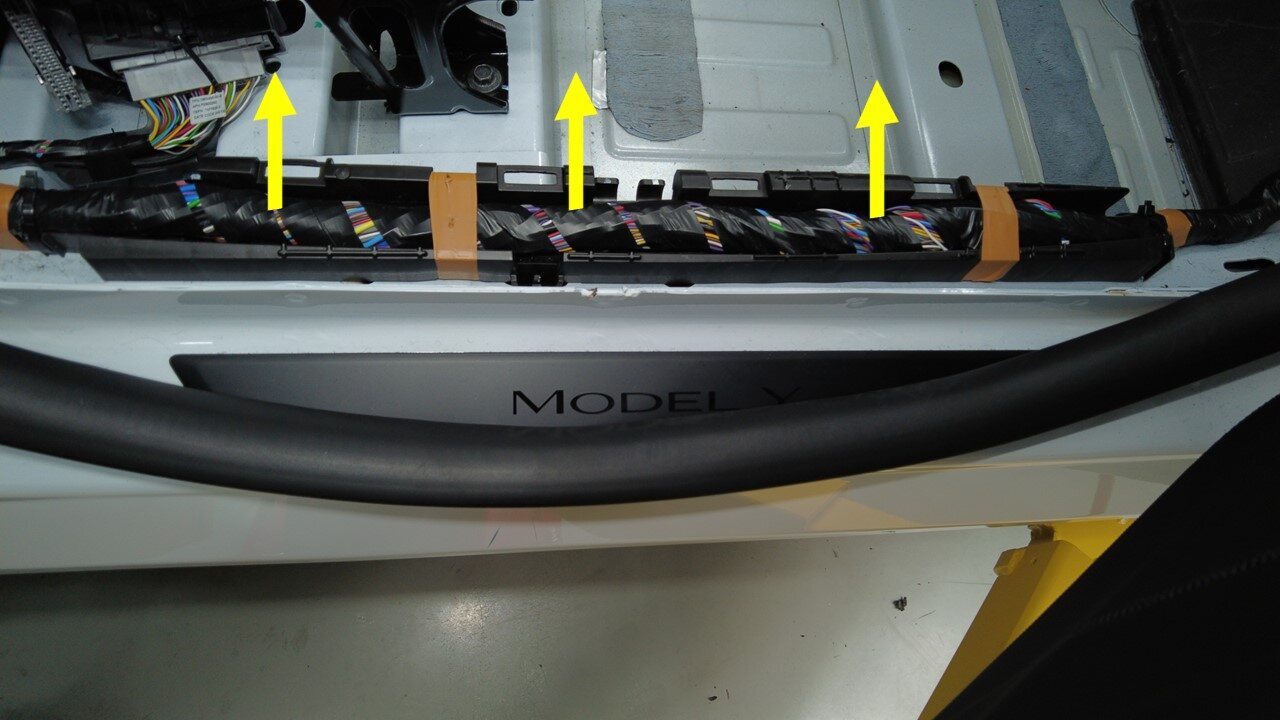

  35. 将右侧车身线束夹从右前门槛区域松开。
  36. 将左侧车身线束连接器从右前座椅下方断开。

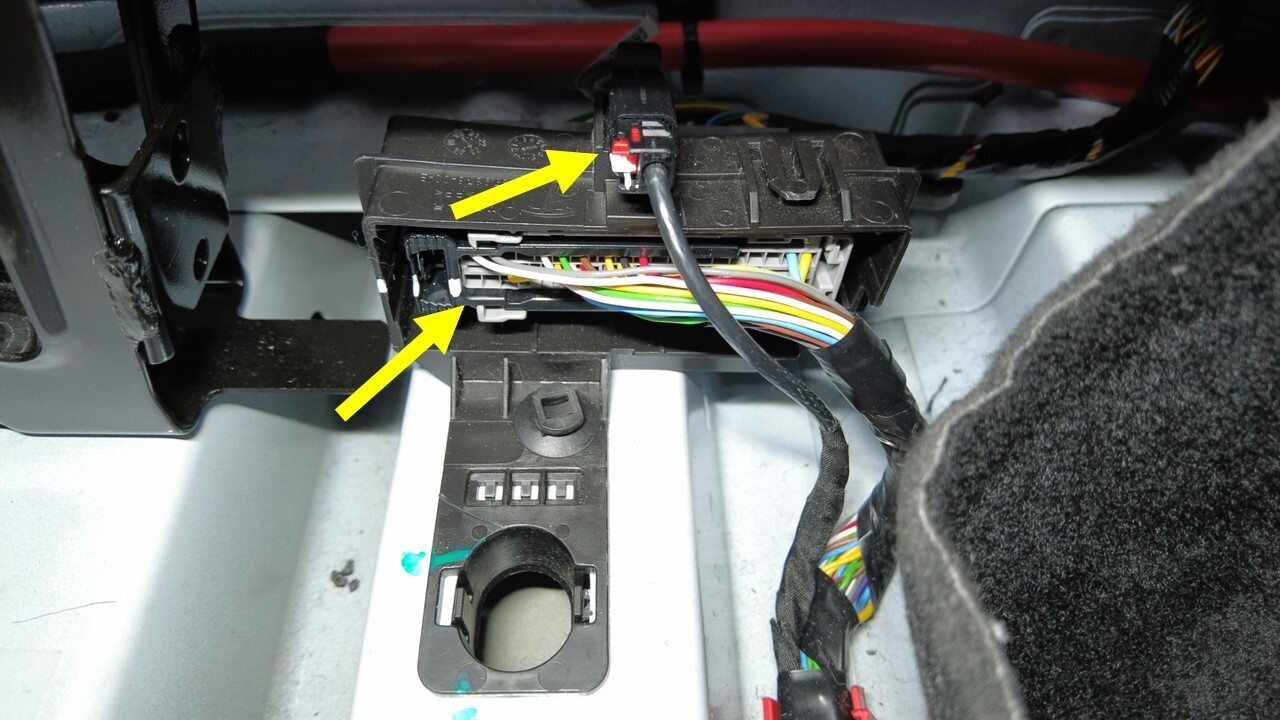

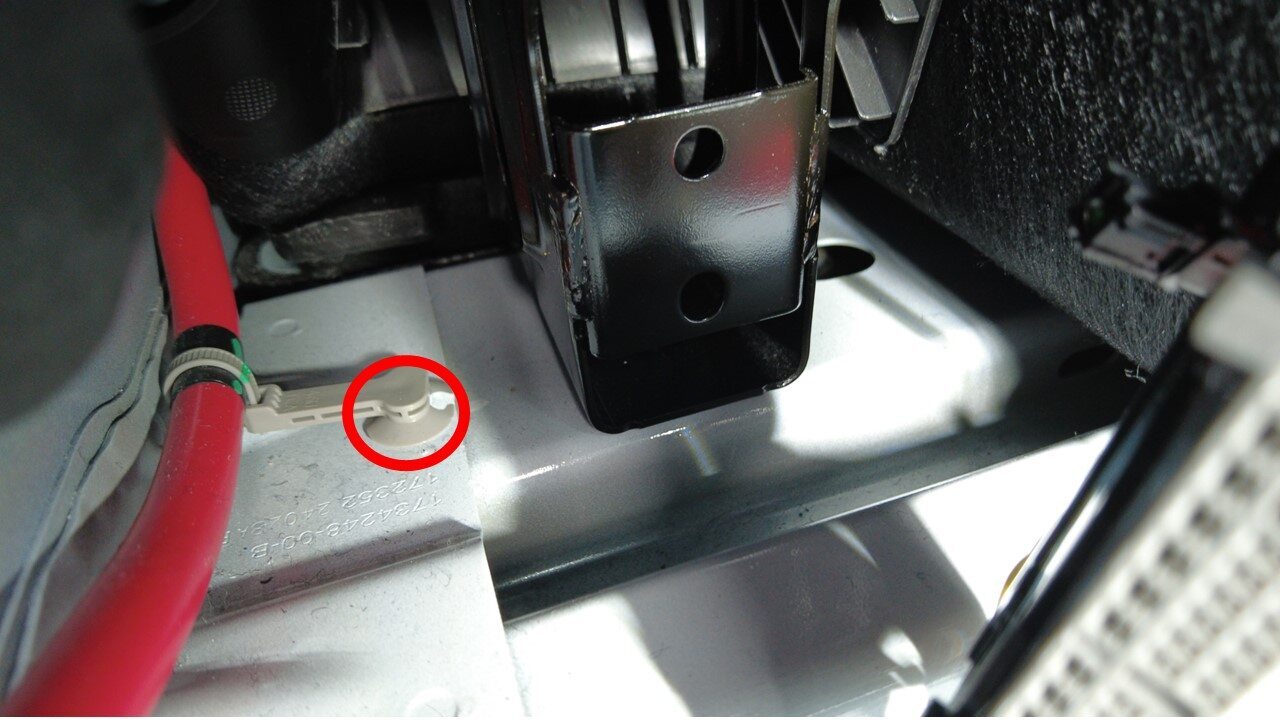

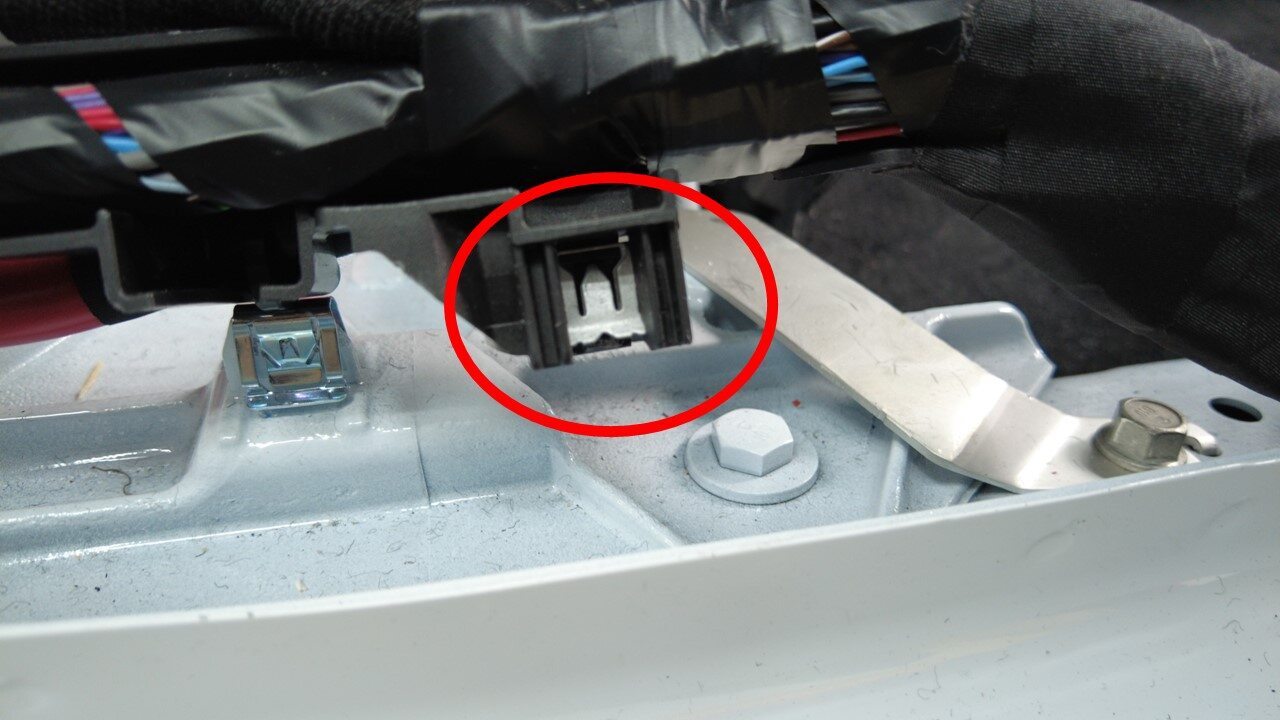

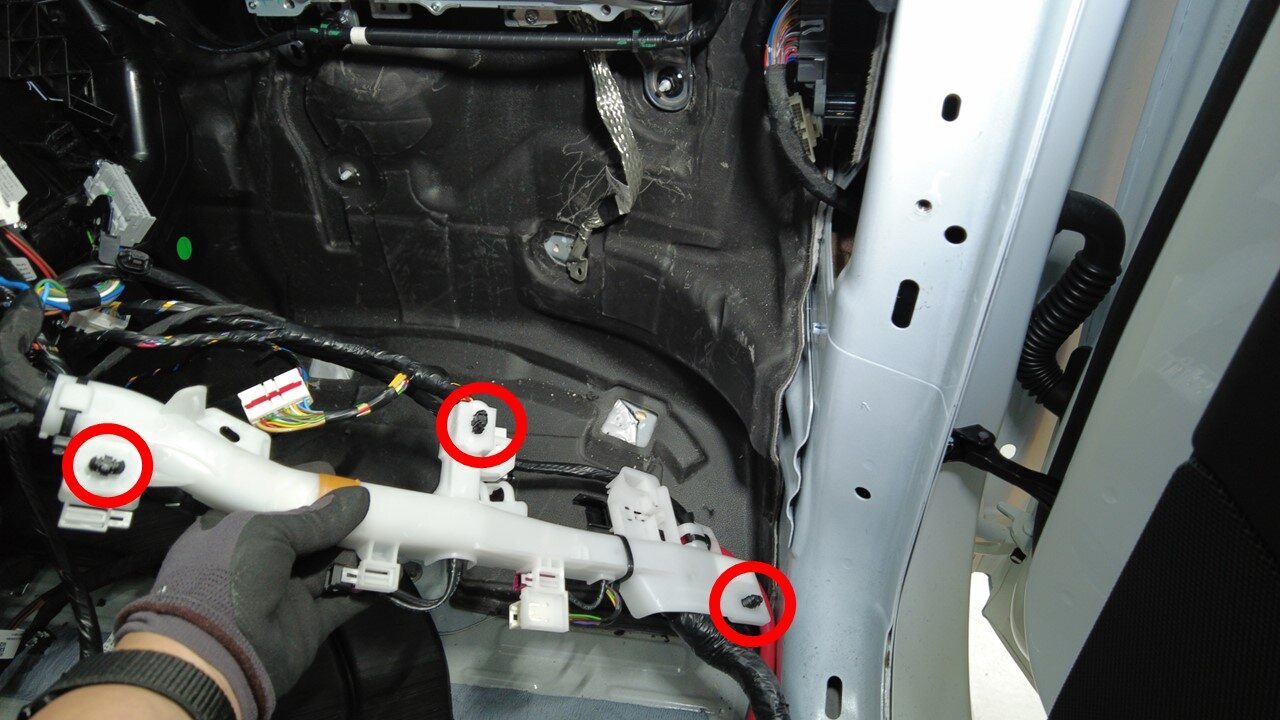

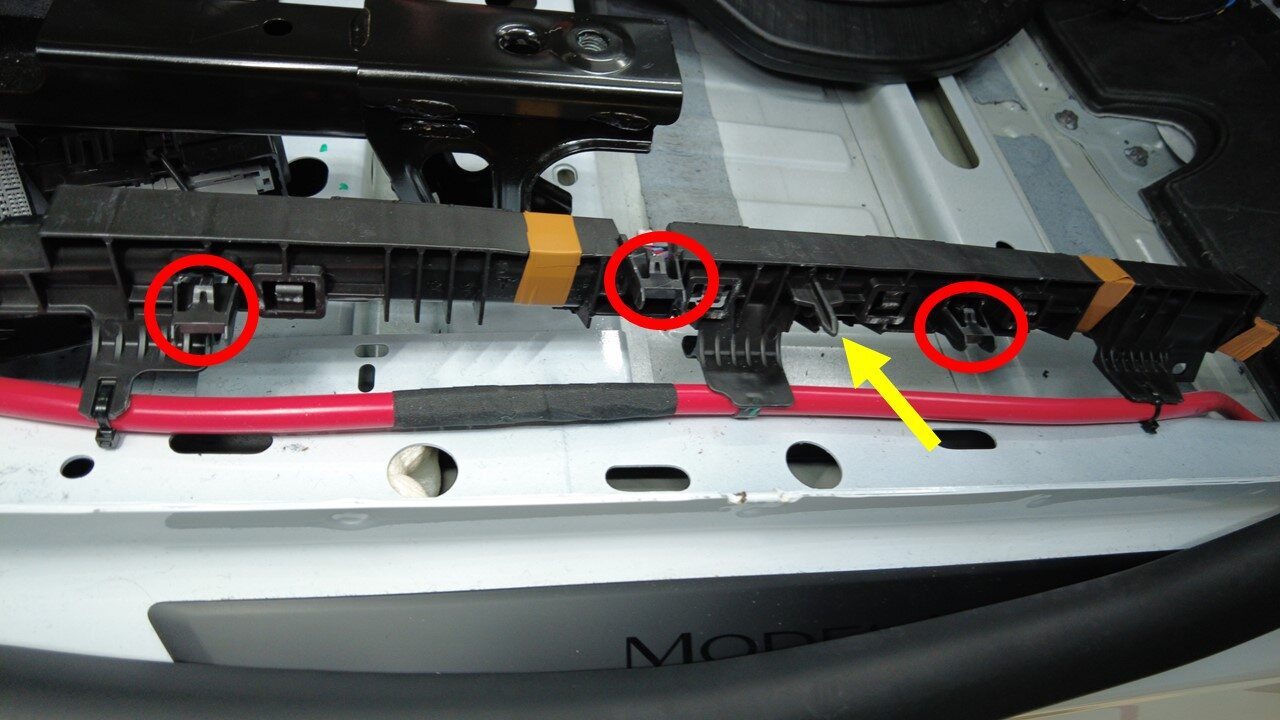

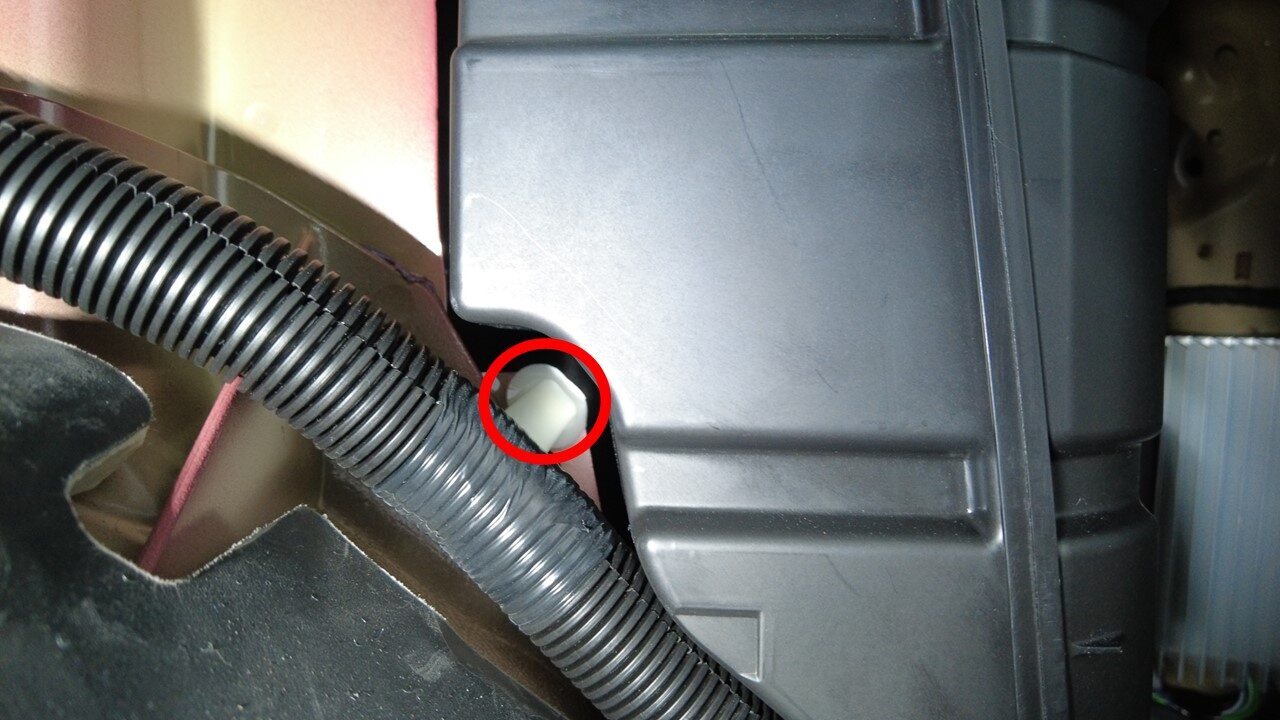

  37. 将右侧车身线束支架卡子从右前座椅下方松开。

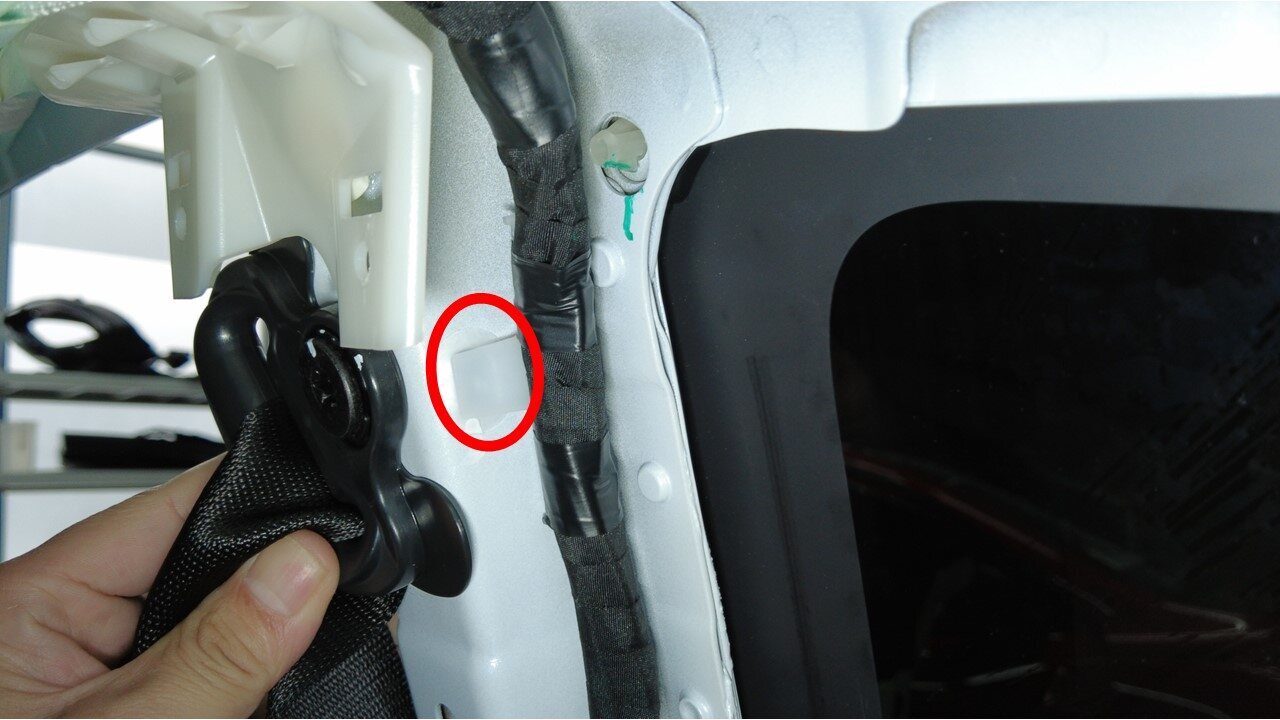

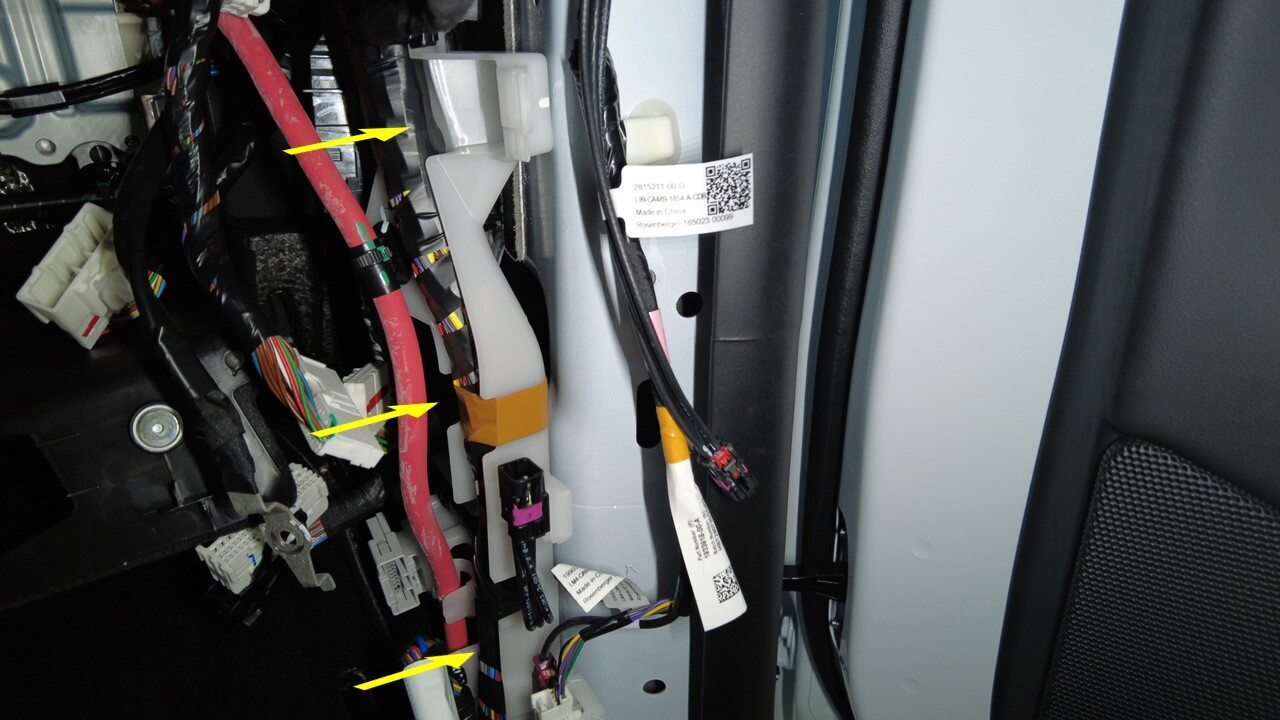

  38. 将右侧线束夹从右侧 B 柱区域下方松开。

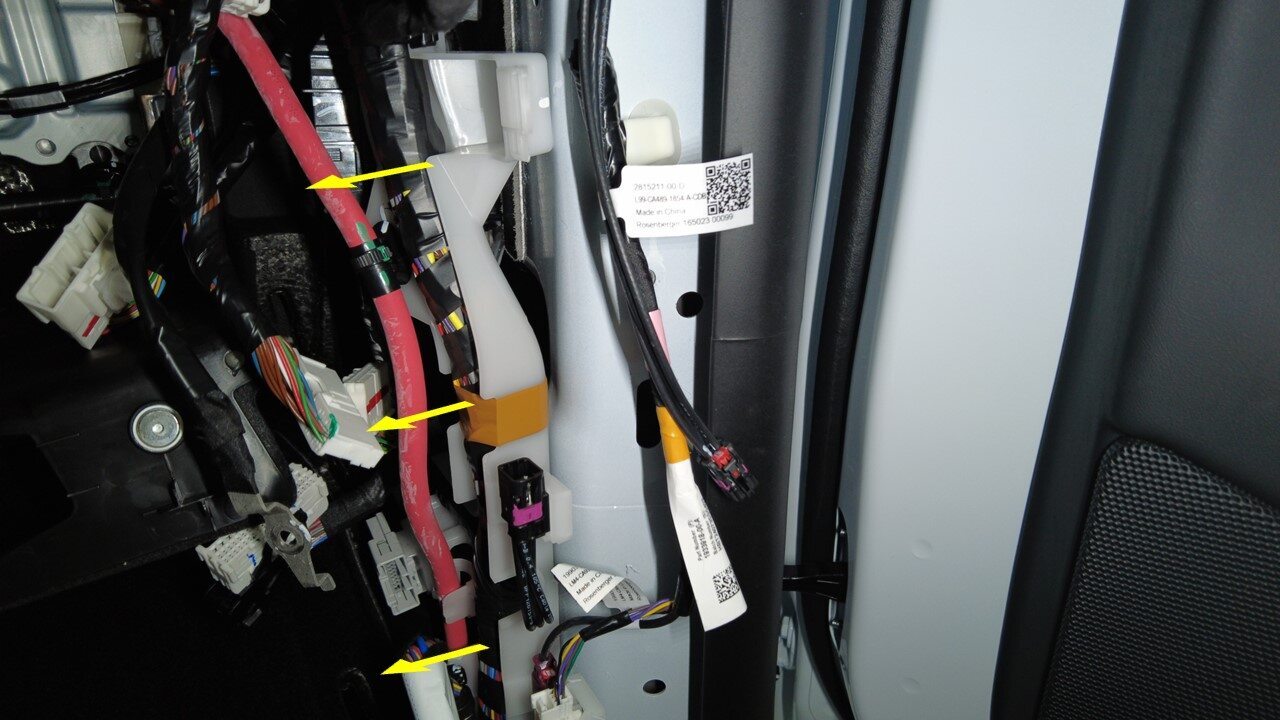

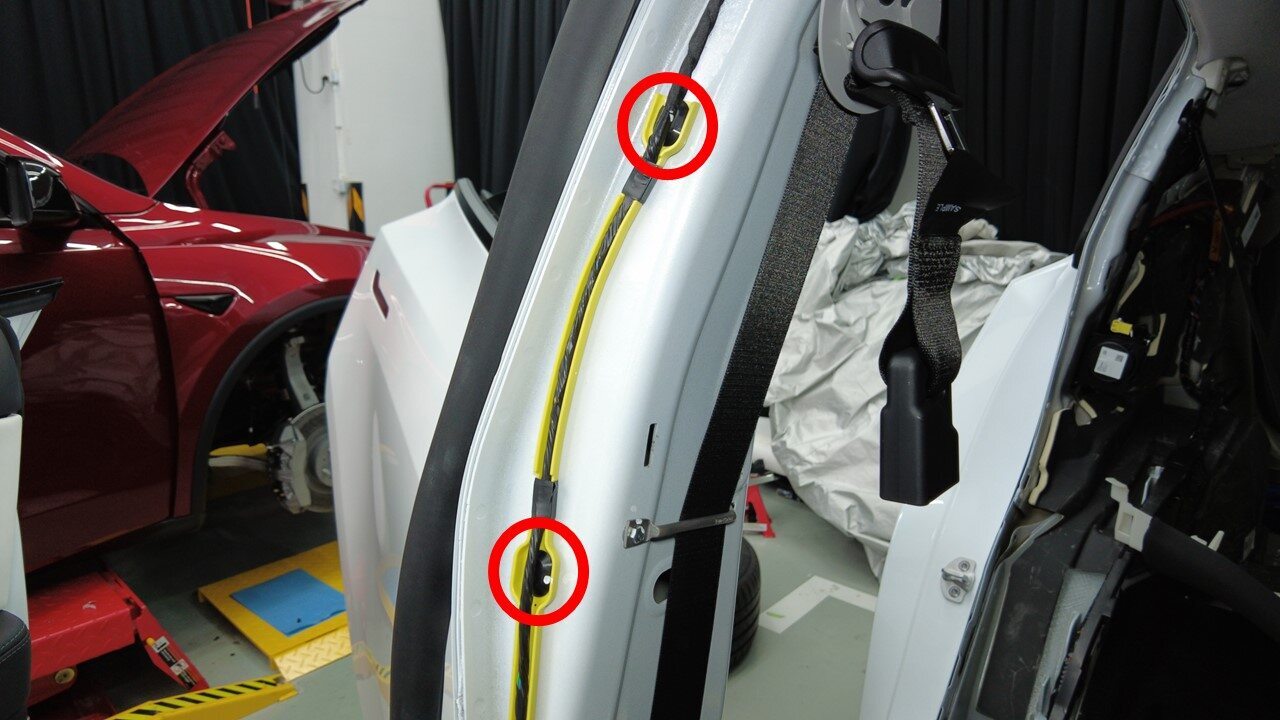

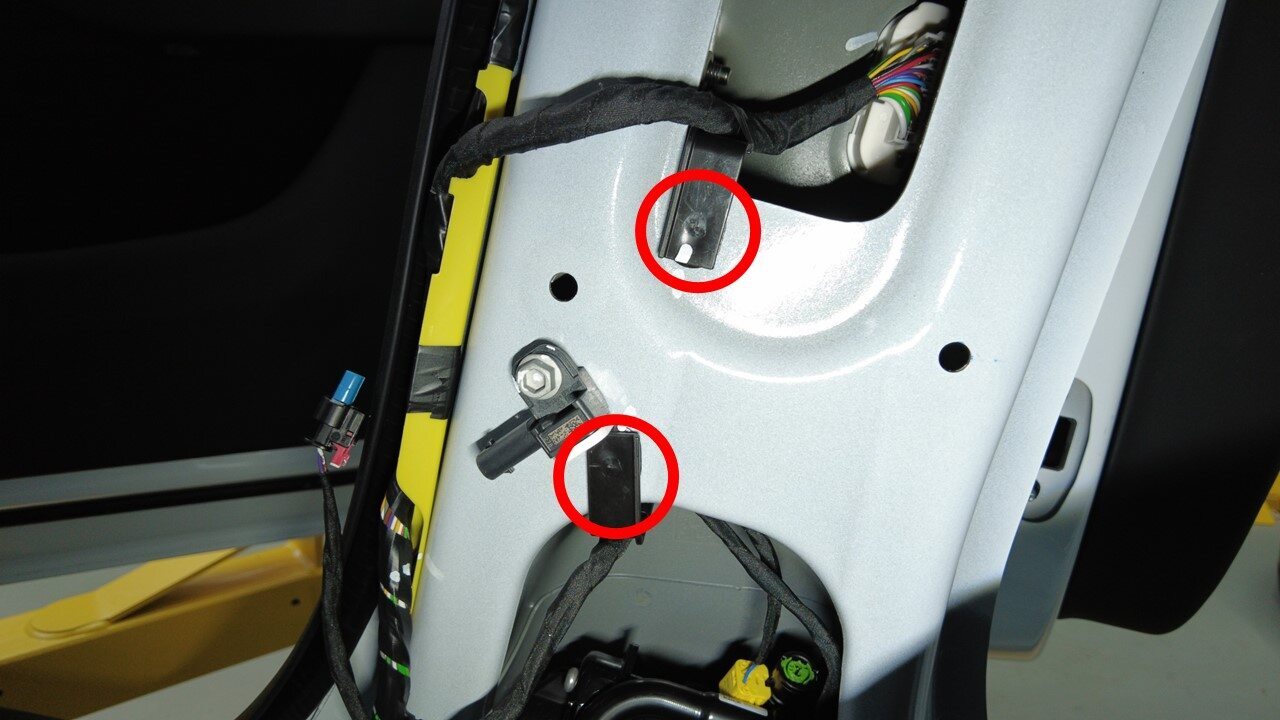

  39. 将右侧车身线束夹从右侧 B 柱区域松开。

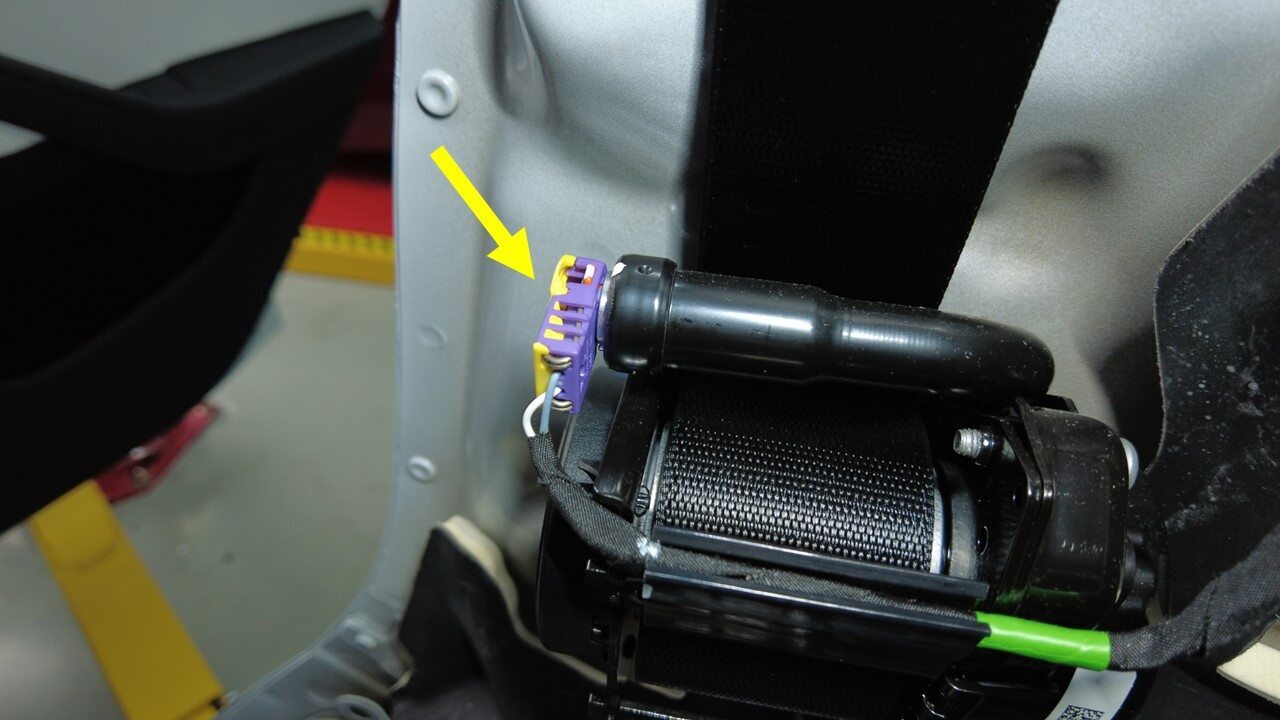

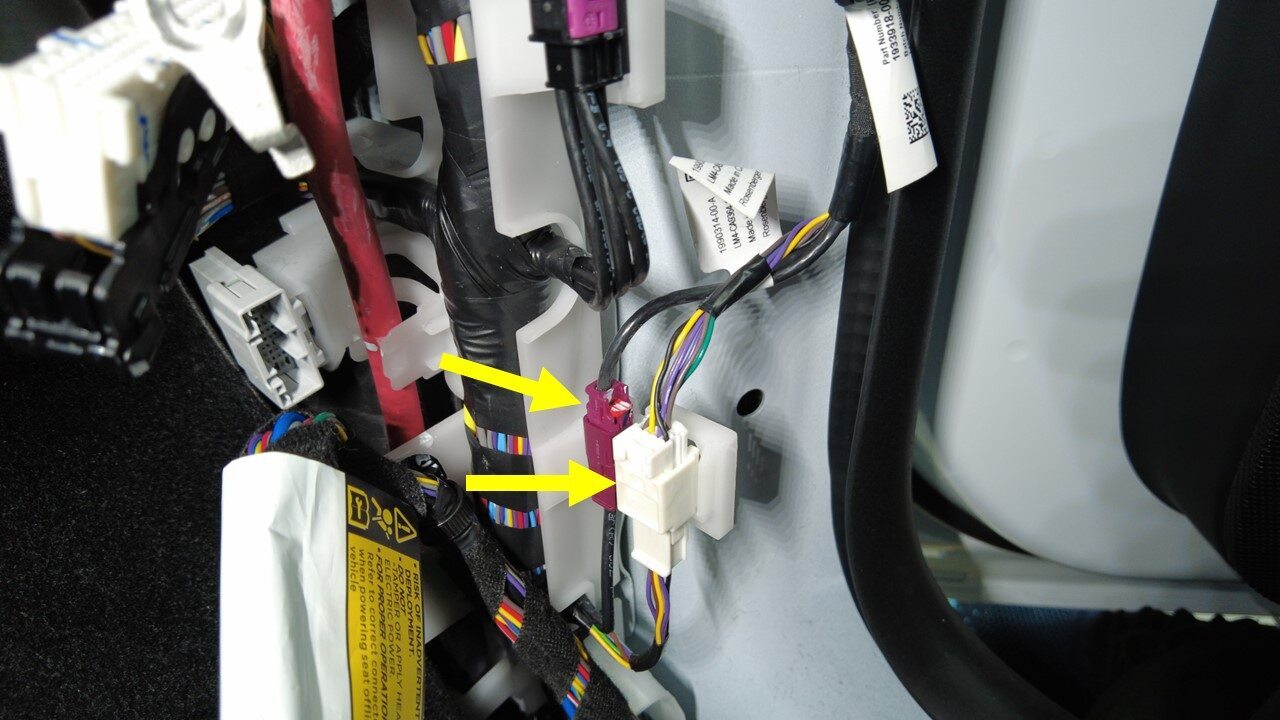

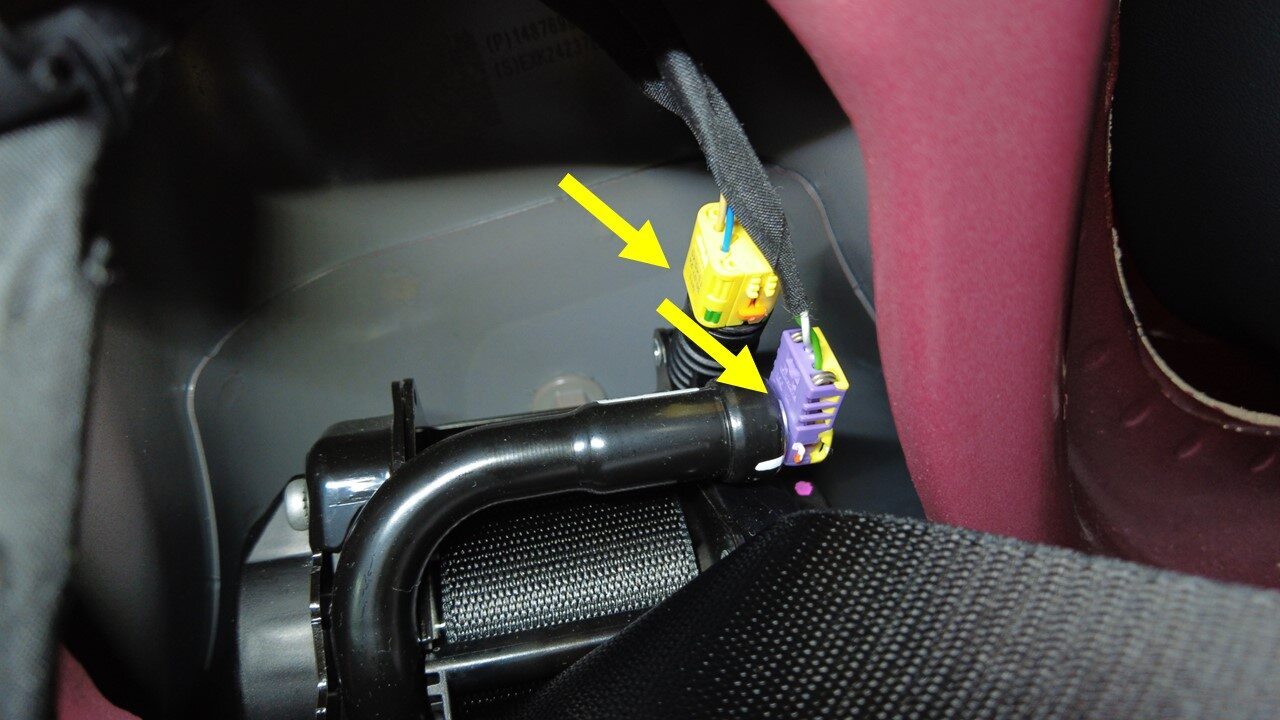

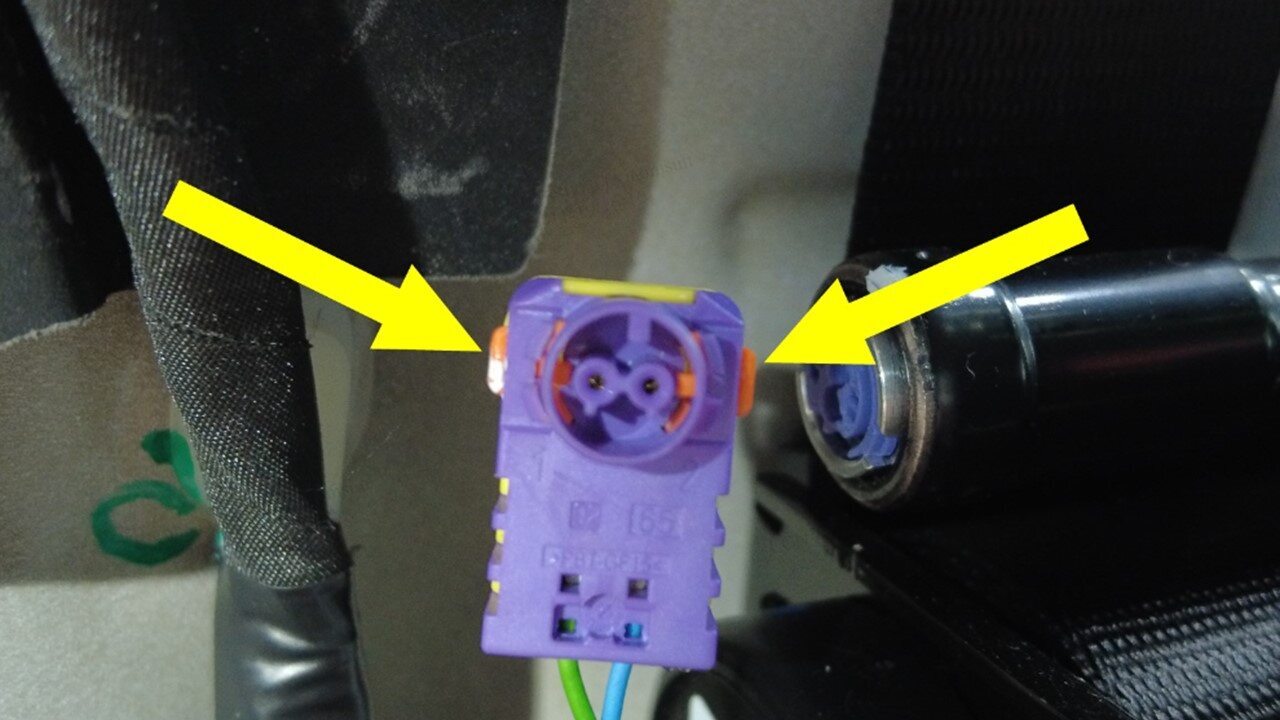

  40. 断开右前卷收器连接器。

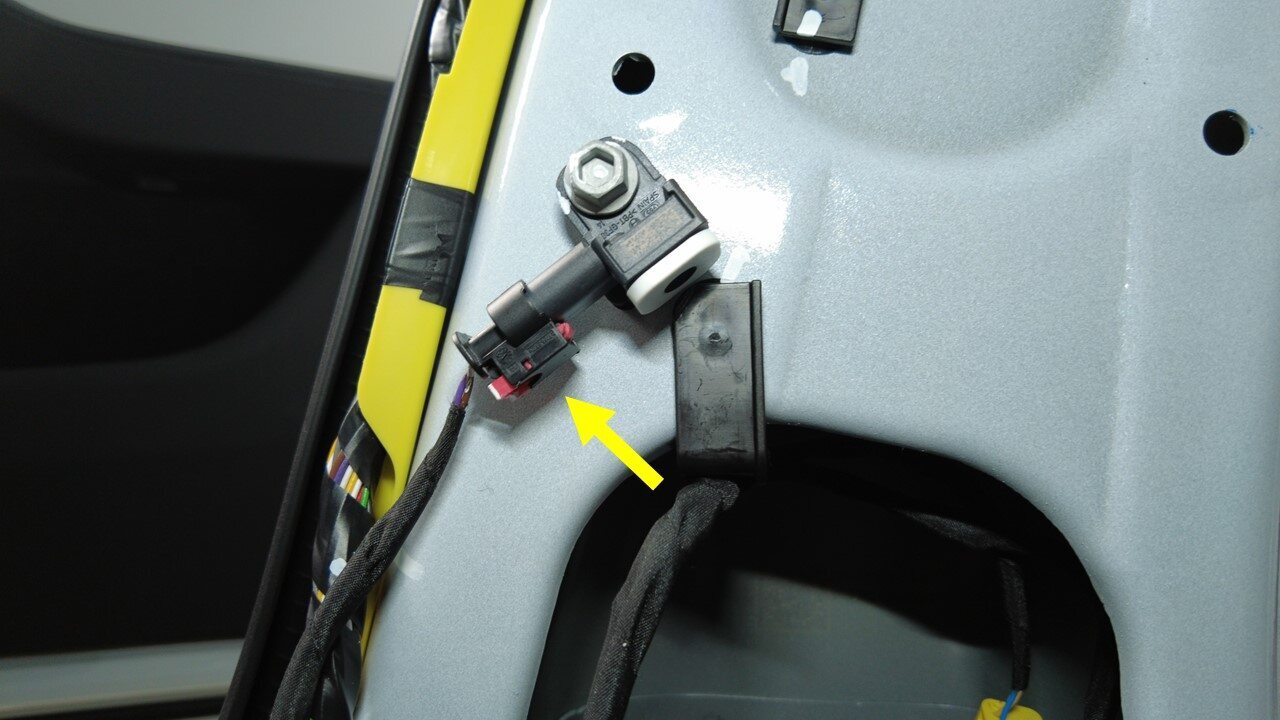

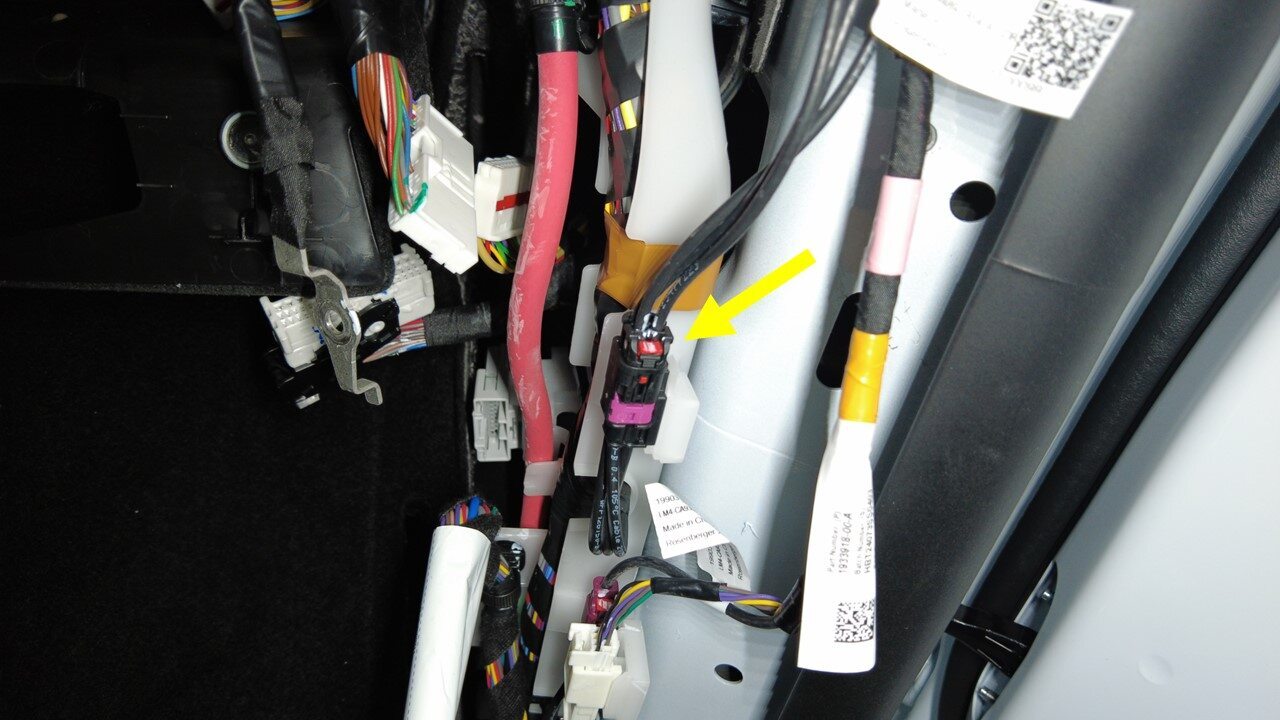

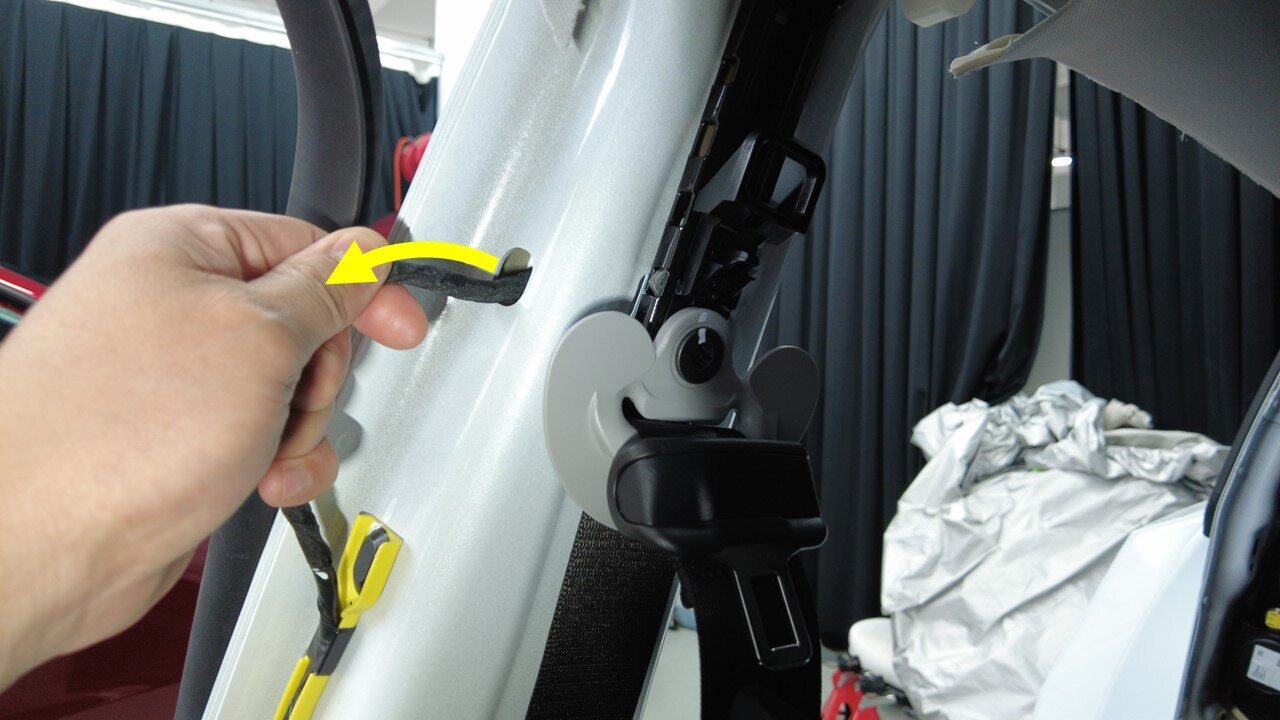

  41. 断开右侧 B 柱加速度计传感器连接器。

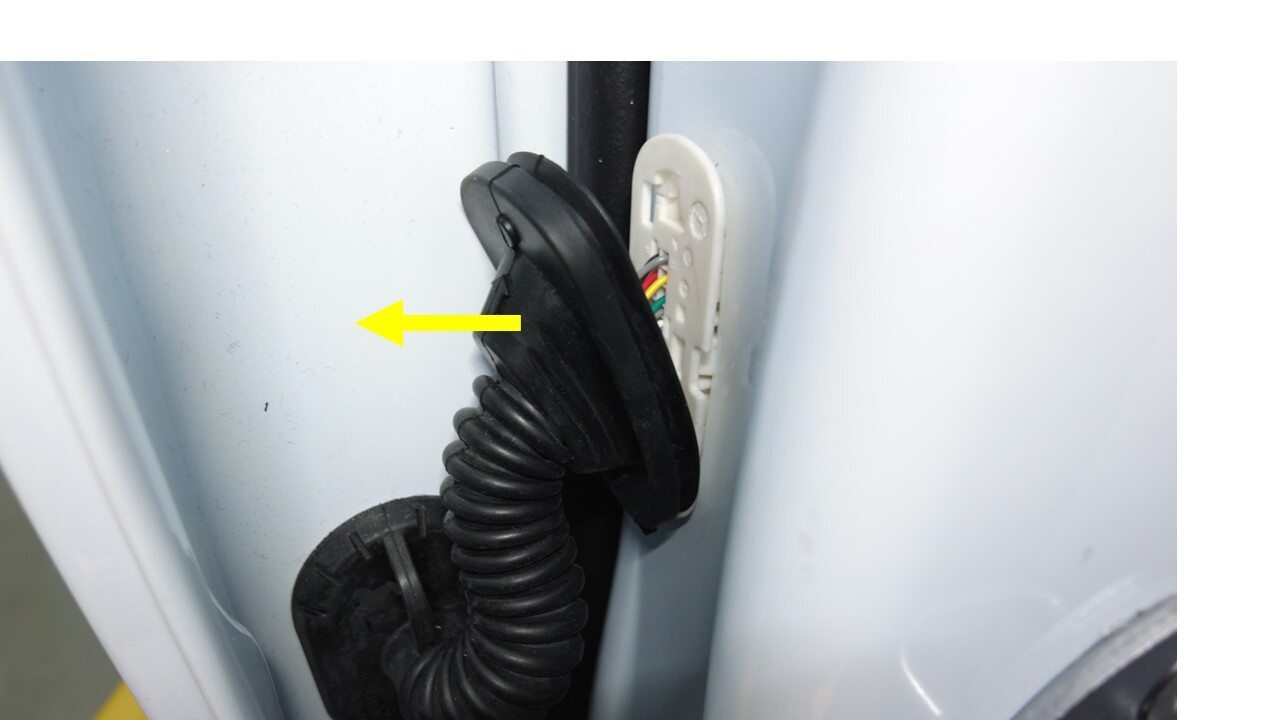

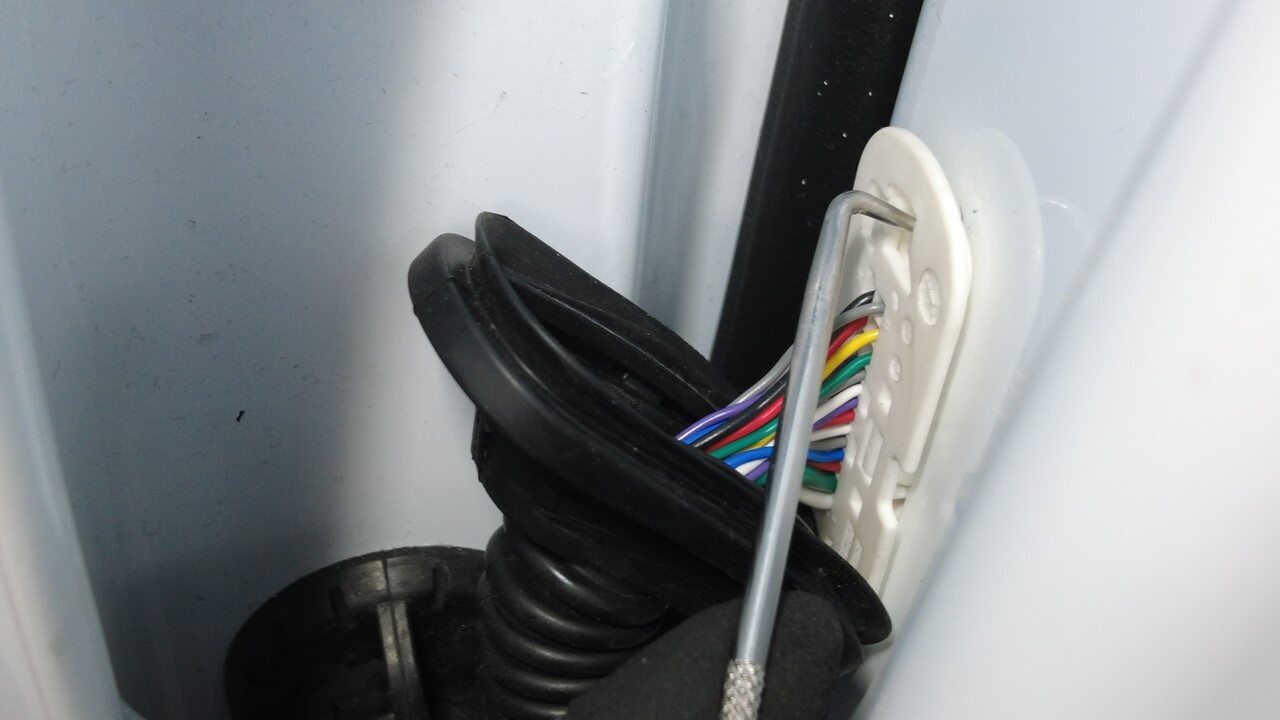

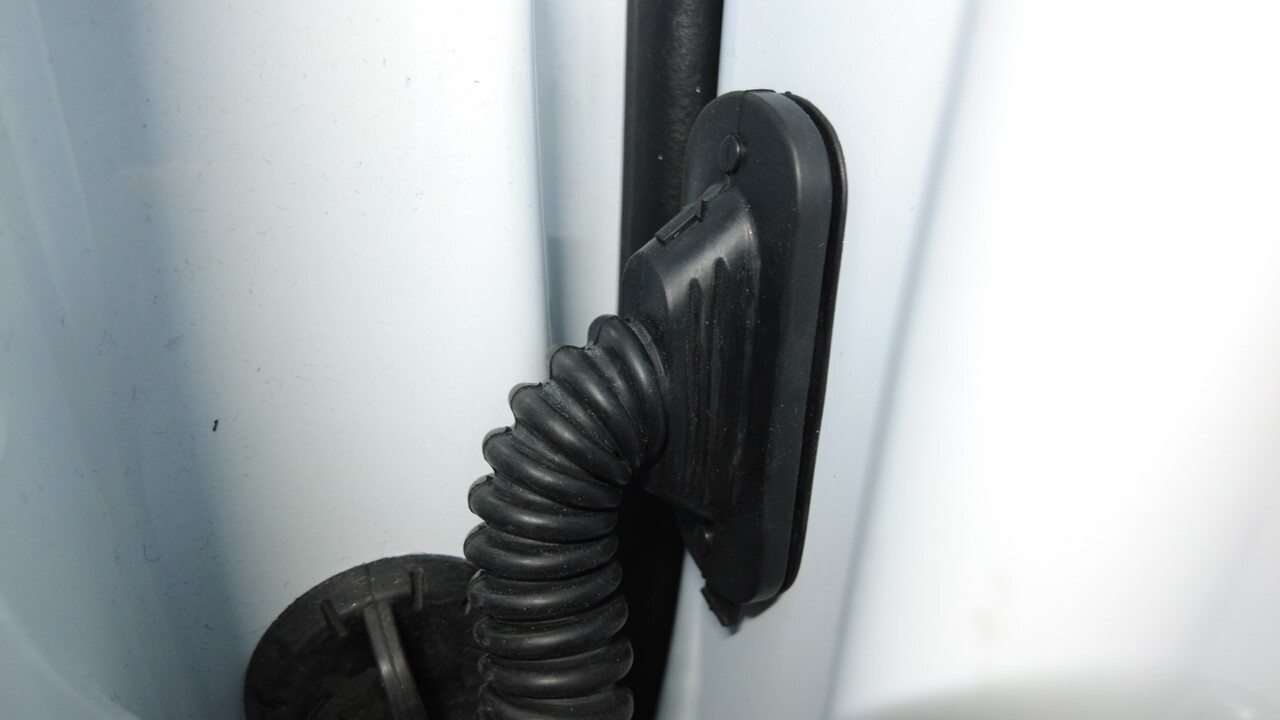

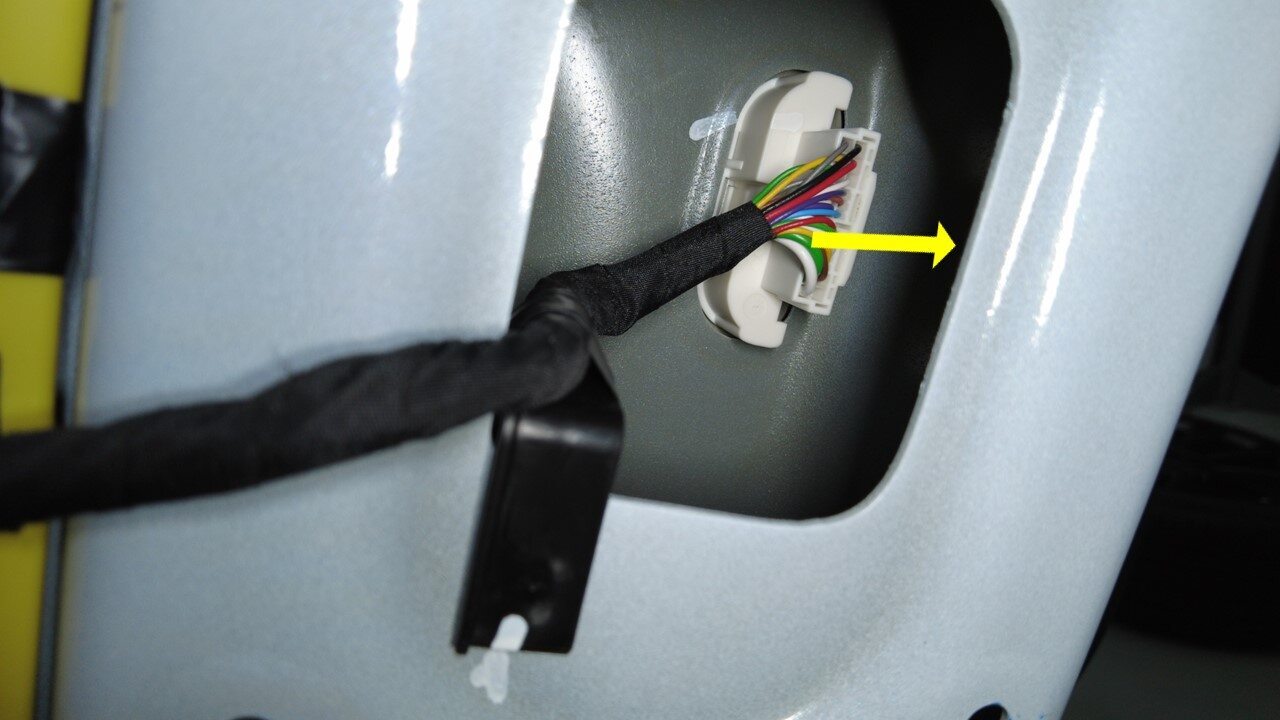

  42. 松开索环连接器，然后将右后车门线束从 B 柱区域拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    先后撬起后车门线束索环的顶部和底部，同时拉离 B 柱以松开车门线束。

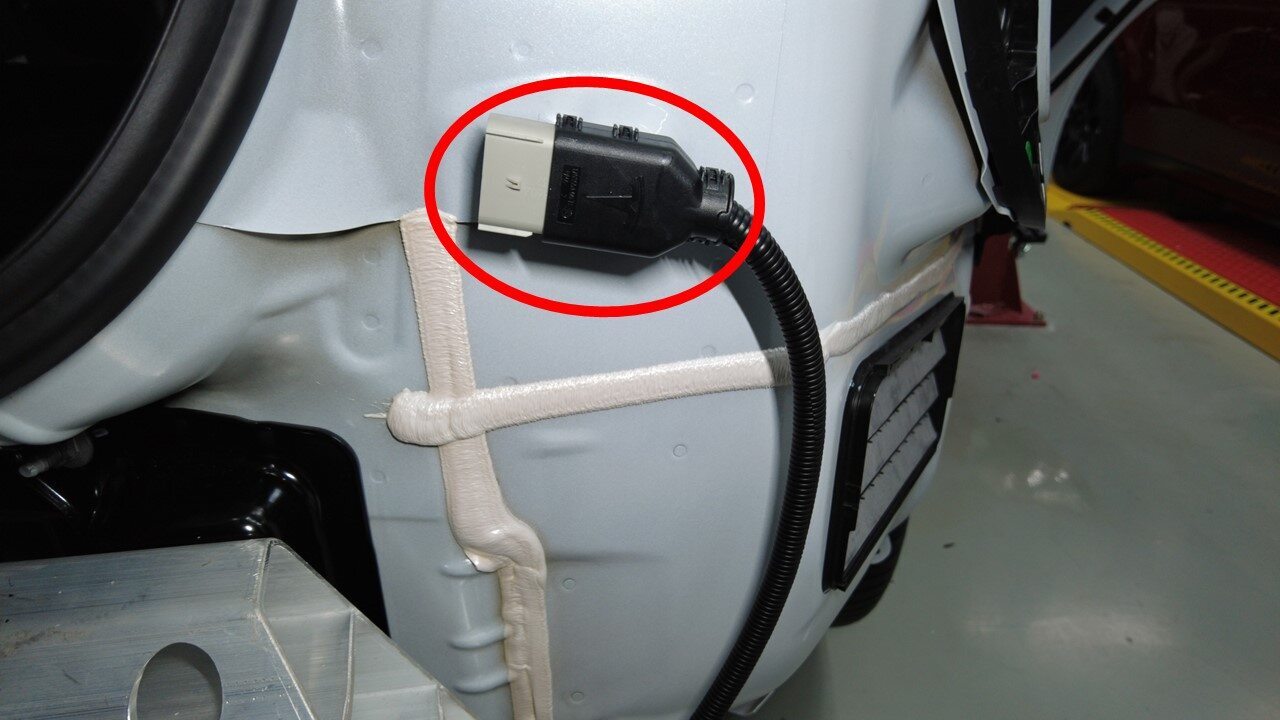

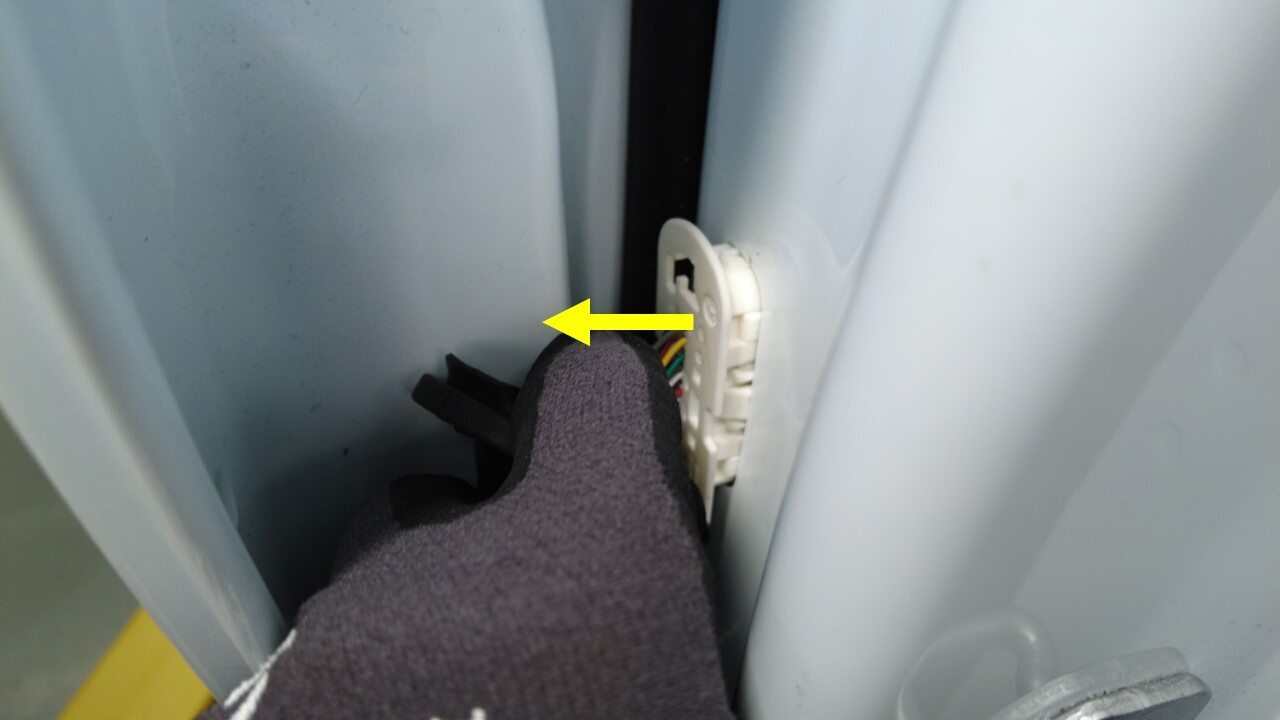

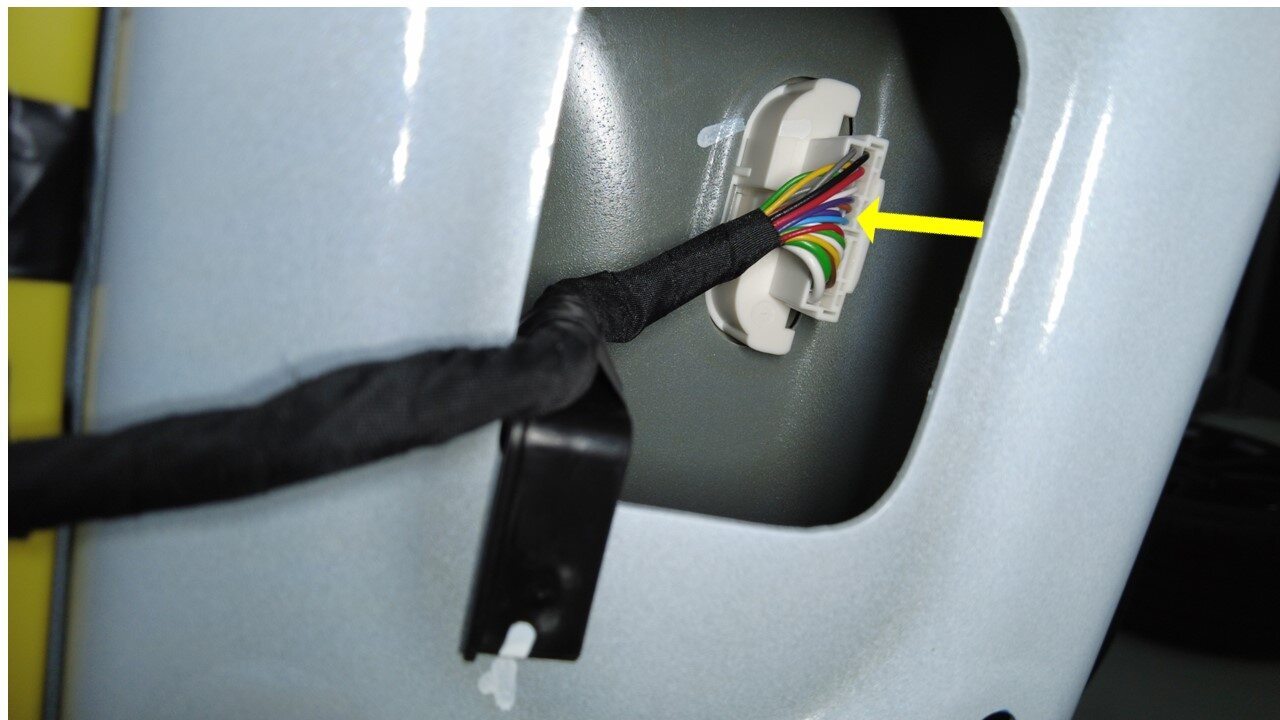

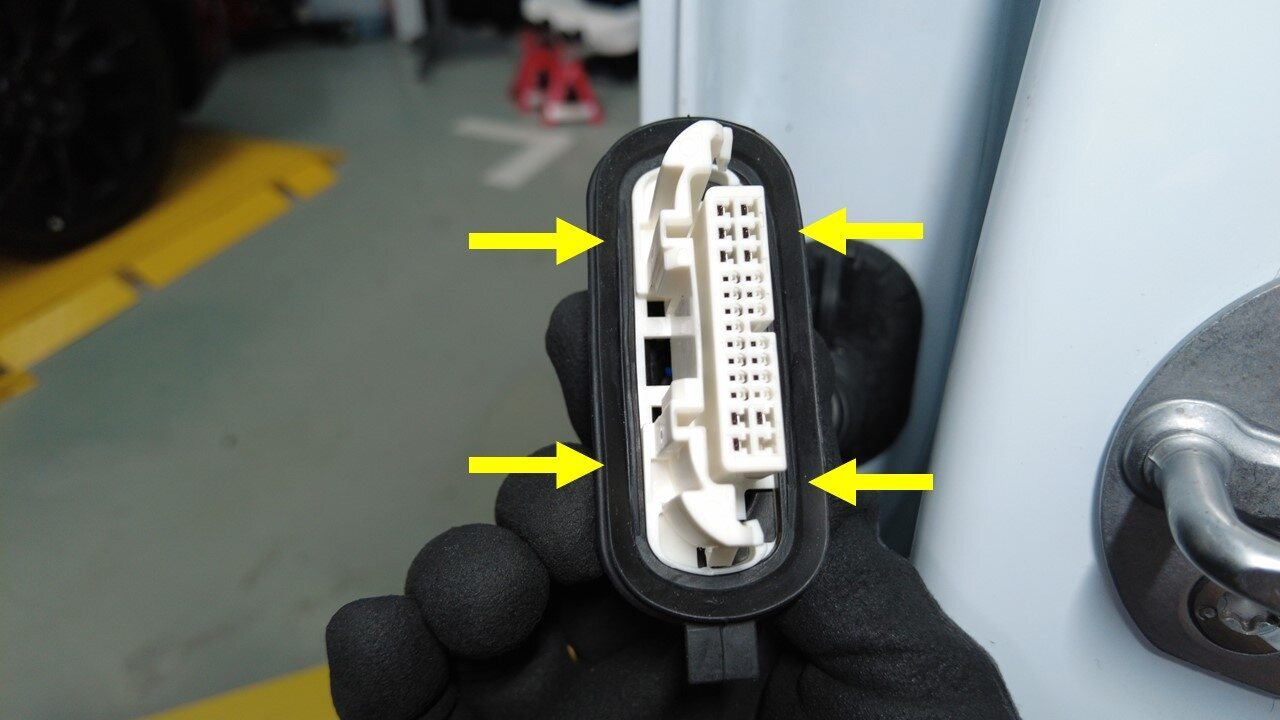

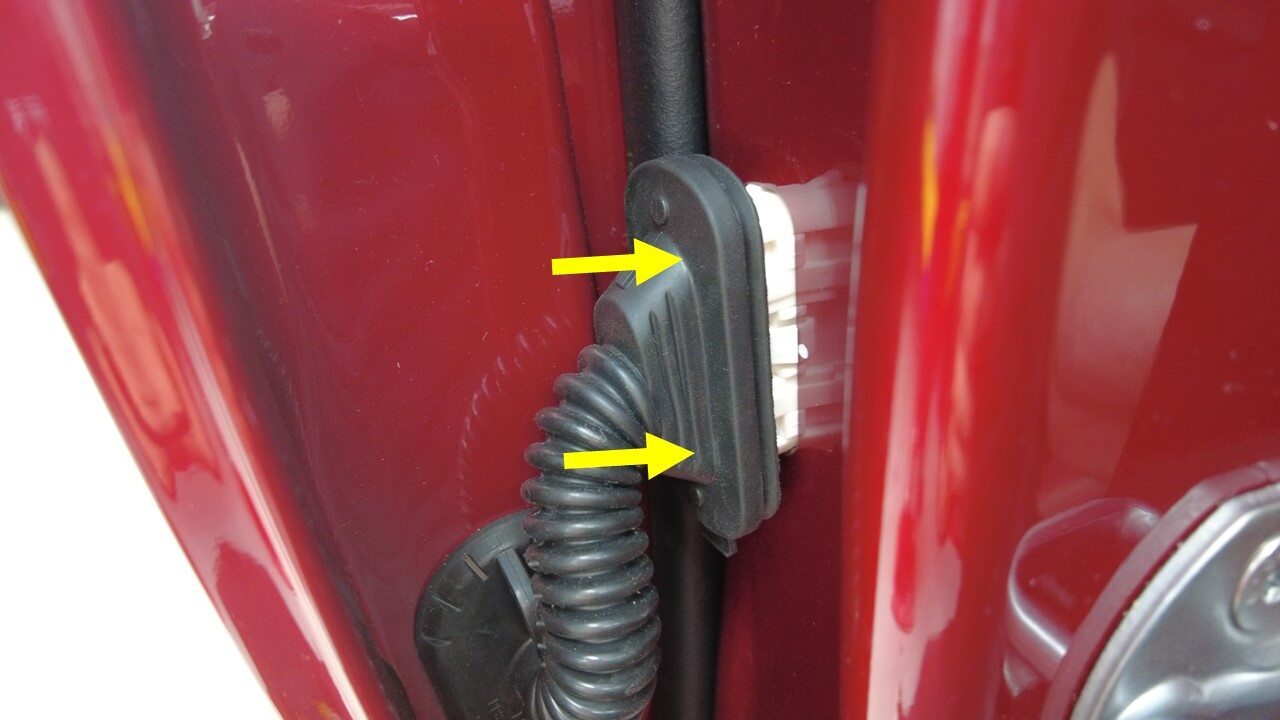

  43. 将右后车门线束连接器从 B 柱区域拆下。
    Informational PurposesAn informational icon, calling your attention

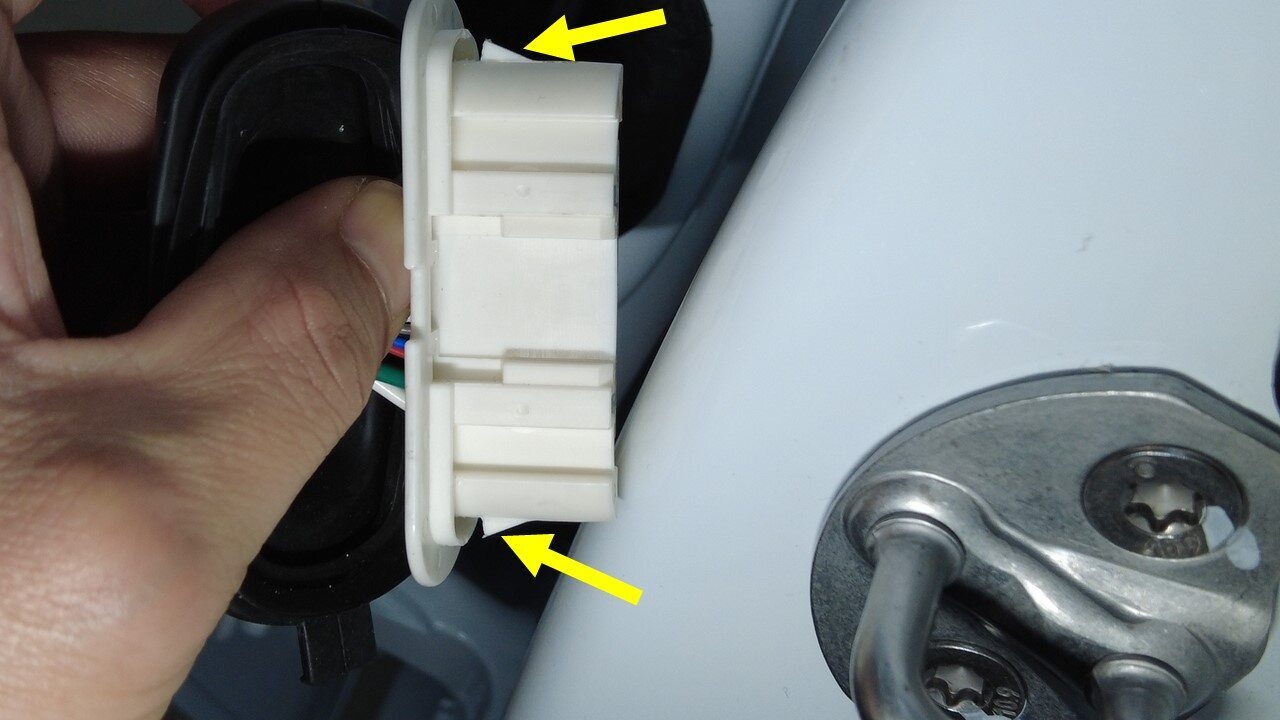

    注

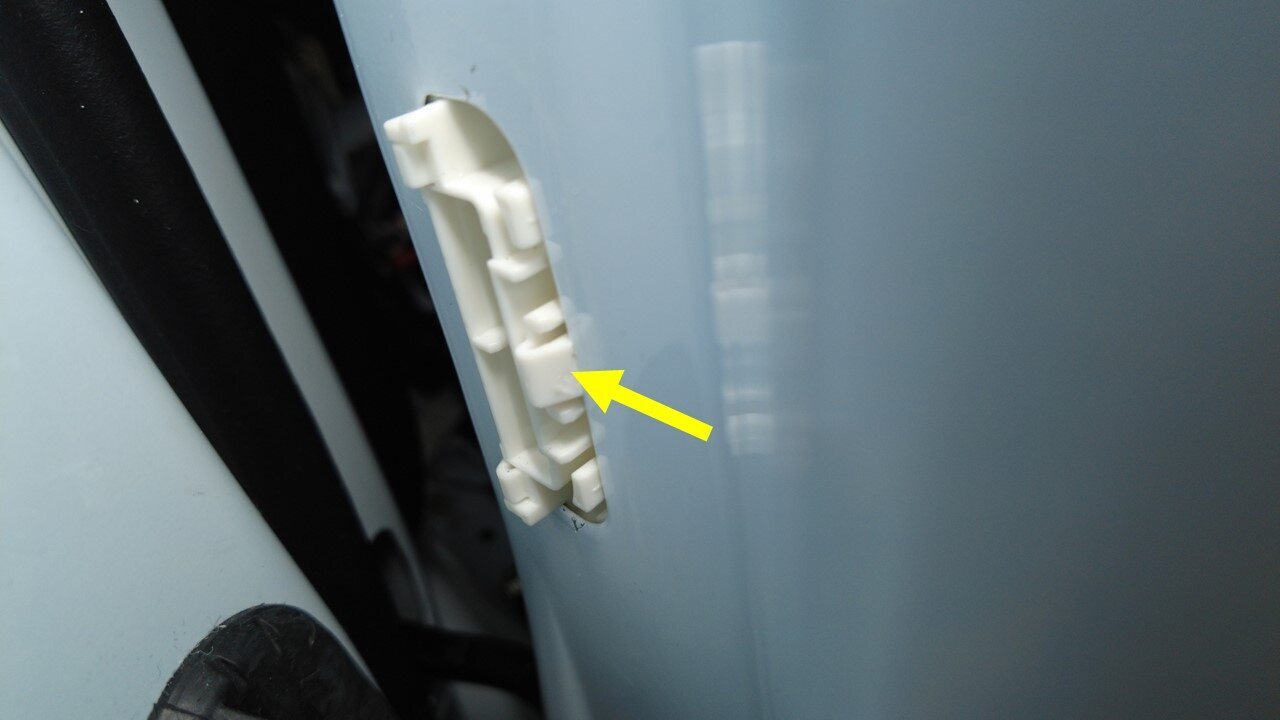

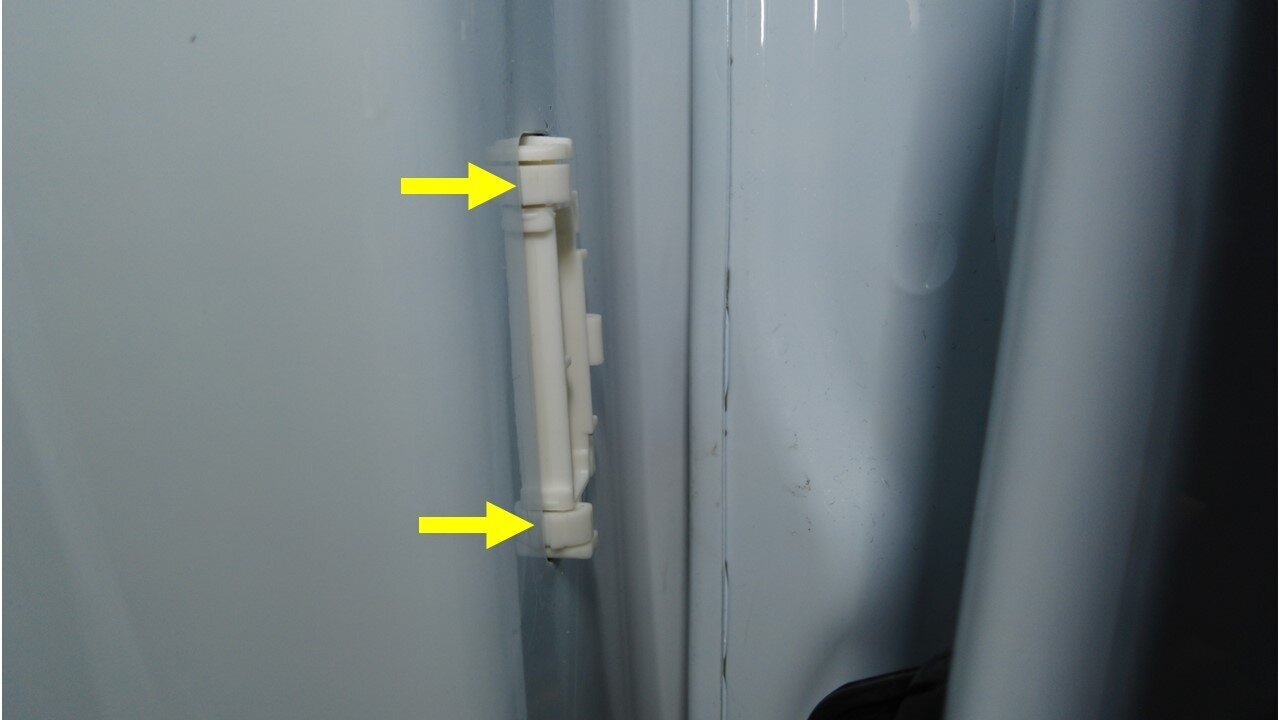

    将连接器卡子从 B 柱外侧松开。

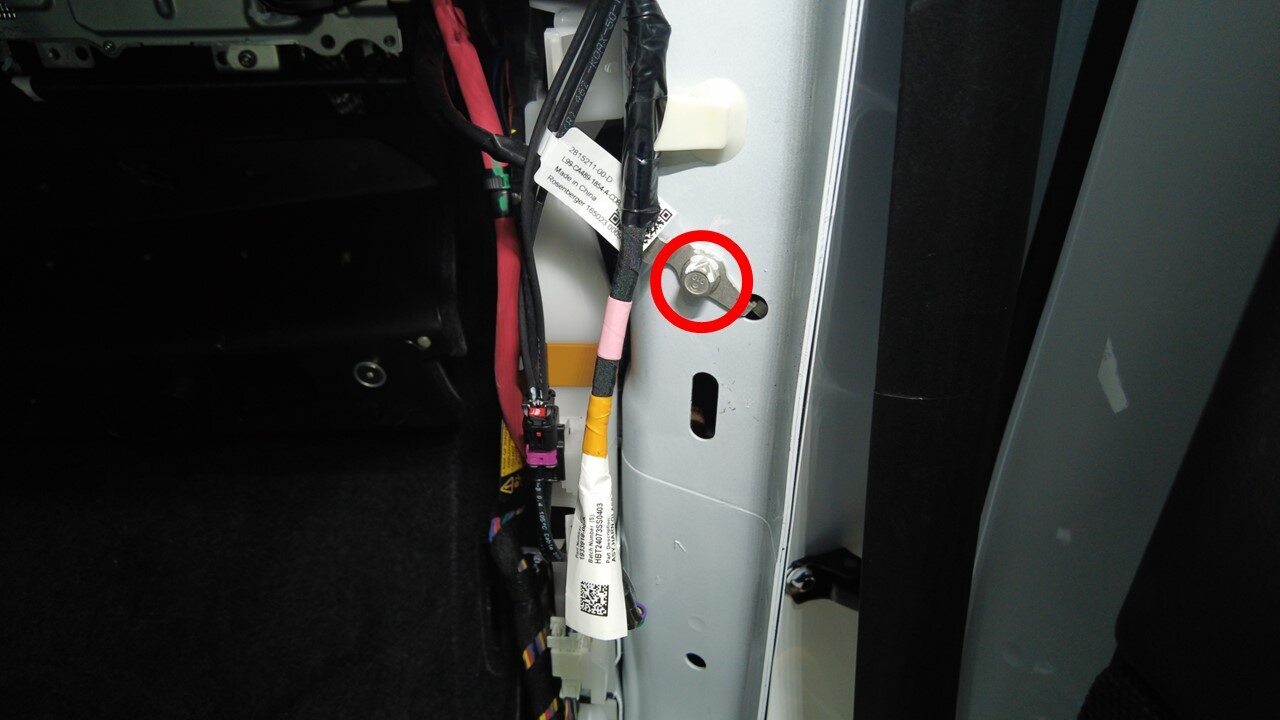

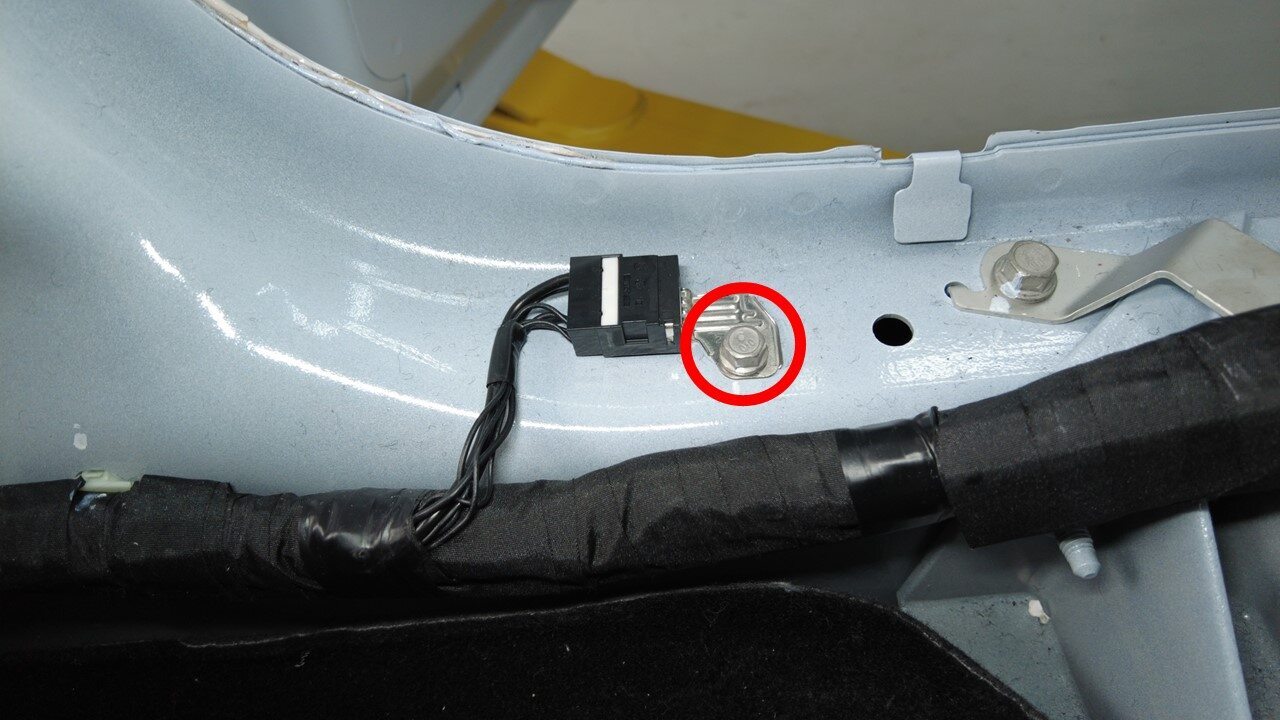

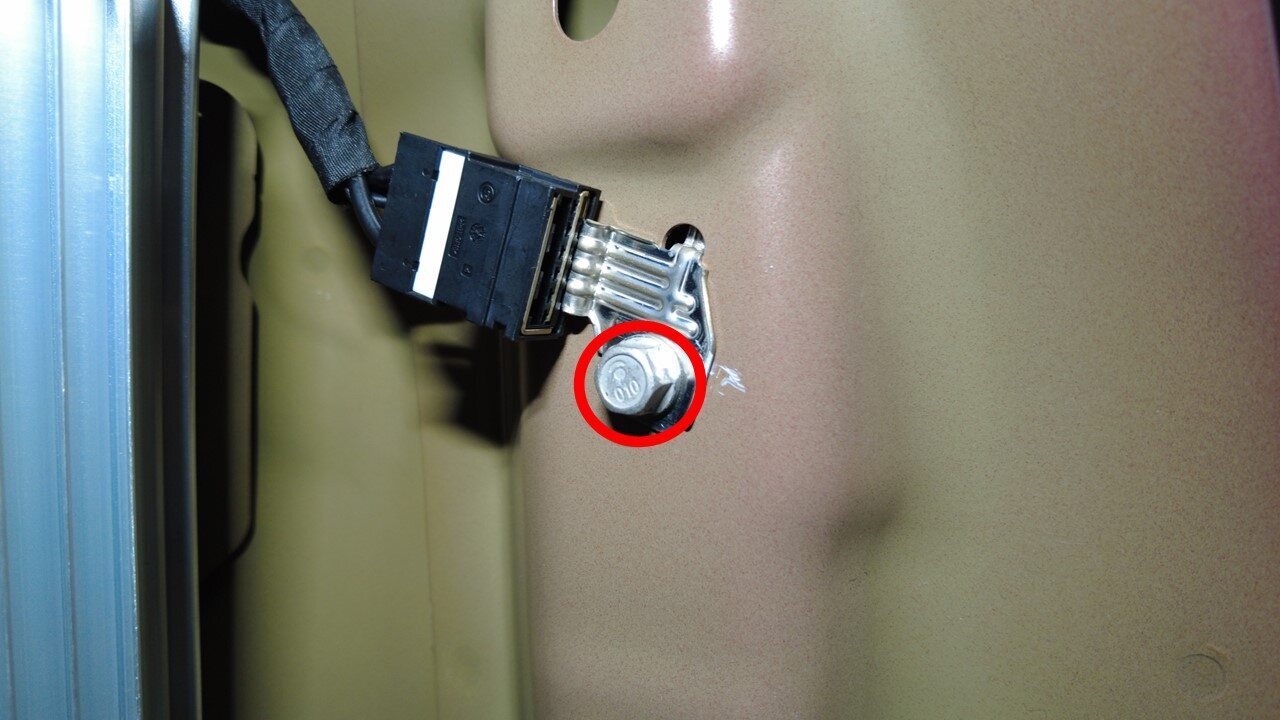

  44. 将右侧车身线束接地带从右后门槛区域拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

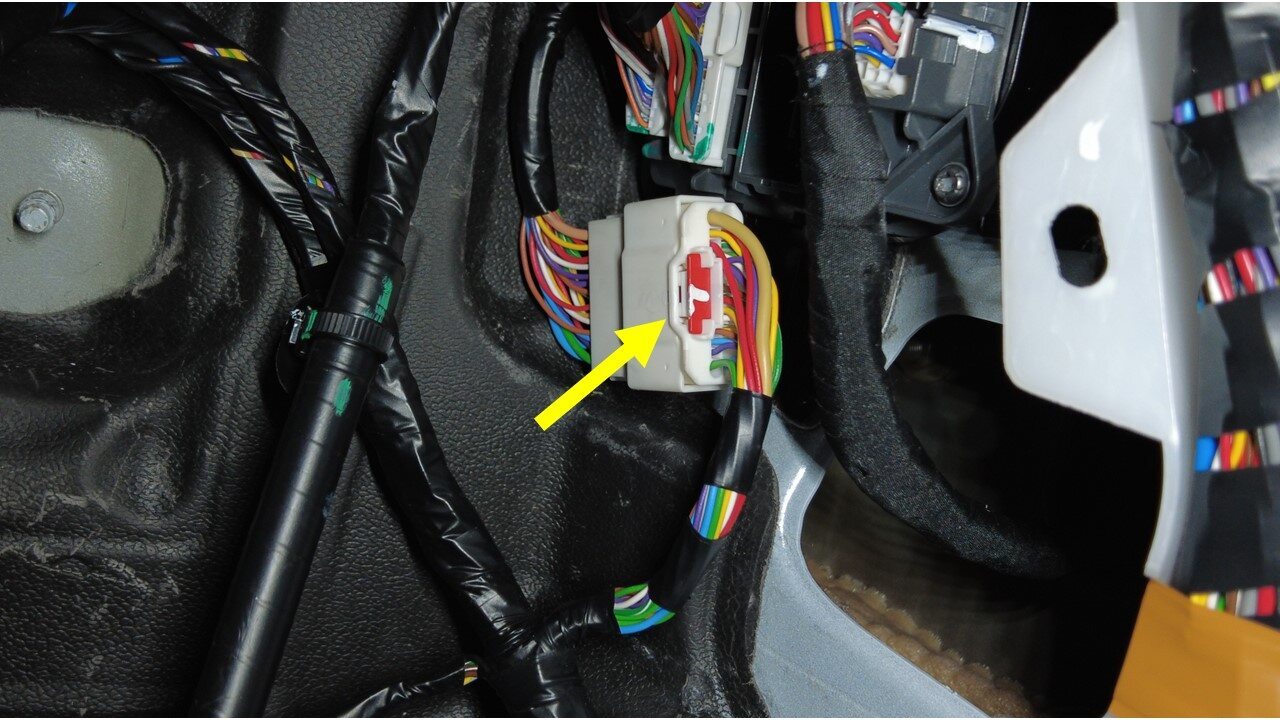

  45. 断开第二排 40 百分比座椅连接器。

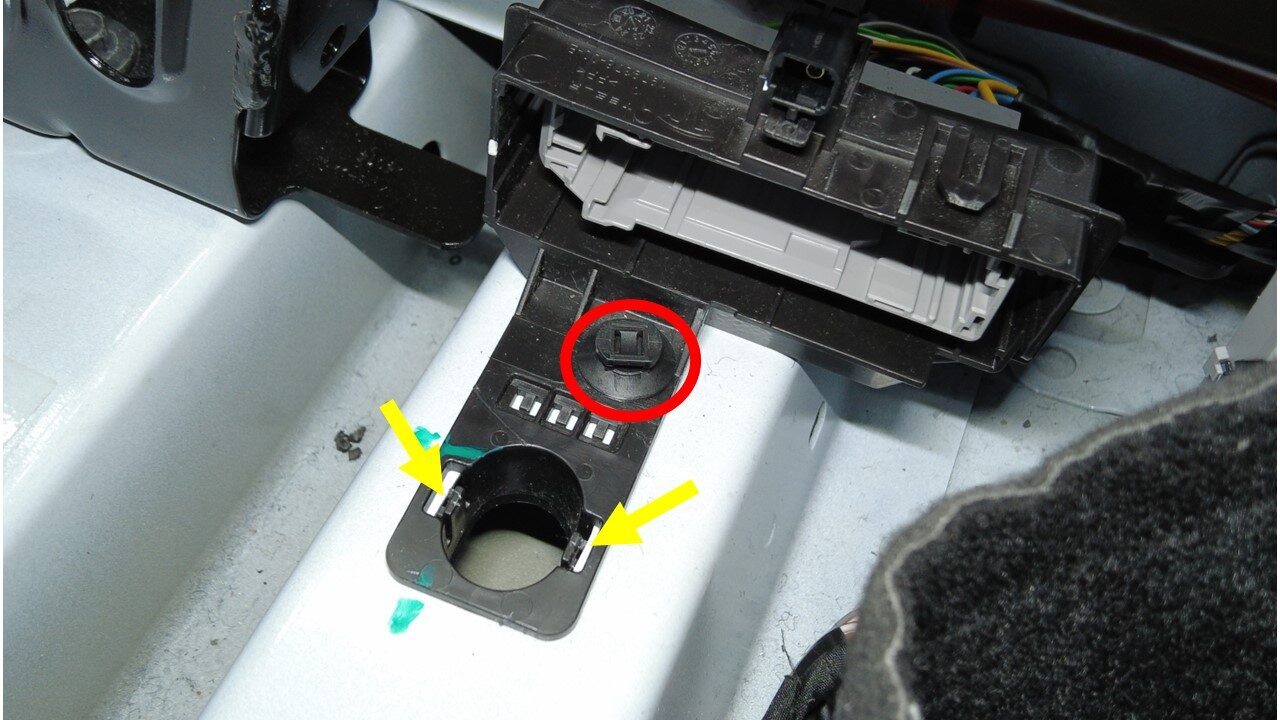

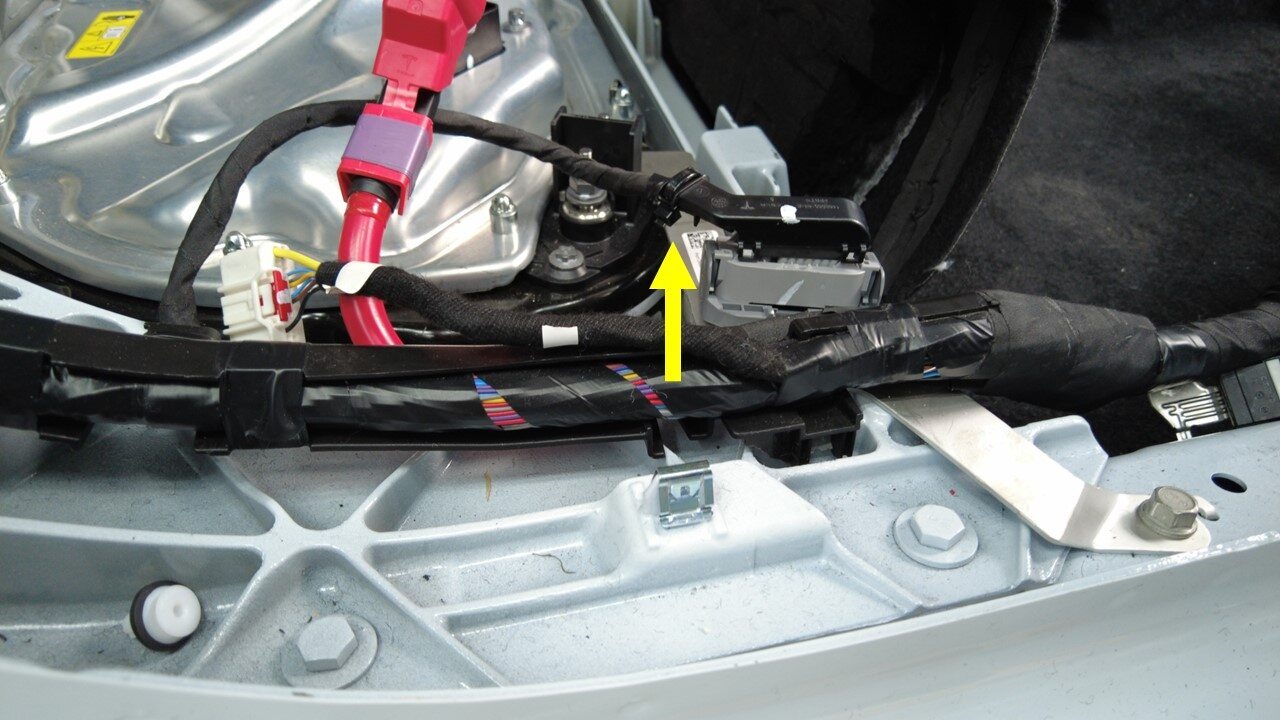

  46. 断开高压控制器逻辑连接器，然后安装逻辑盖。
    Informational PurposesAn informational icon, calling your attention
    注
    松开锁片，然后向下推动把手以松开连接器。
  47. 将 12V 正极输出盖板从功率转换系统电缆上松开。
  48. 将功率转换系统电缆从 12V 输出直通件上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 13 毫米深套筒

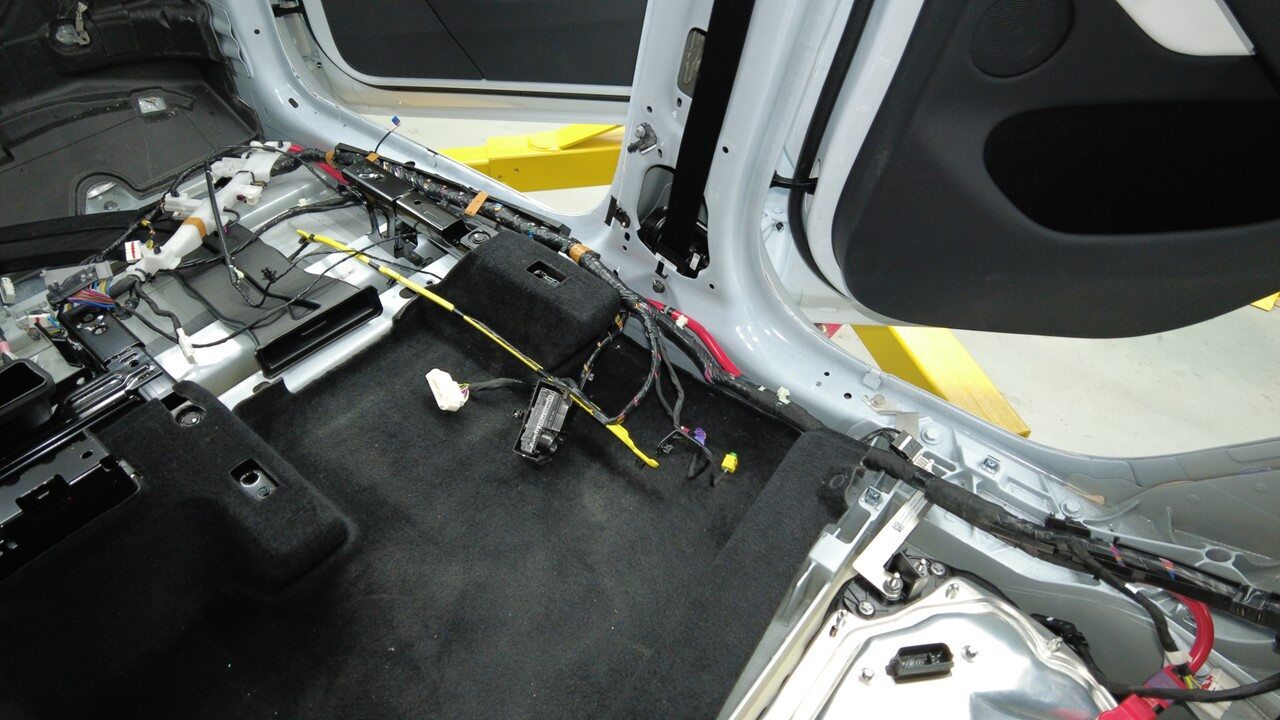

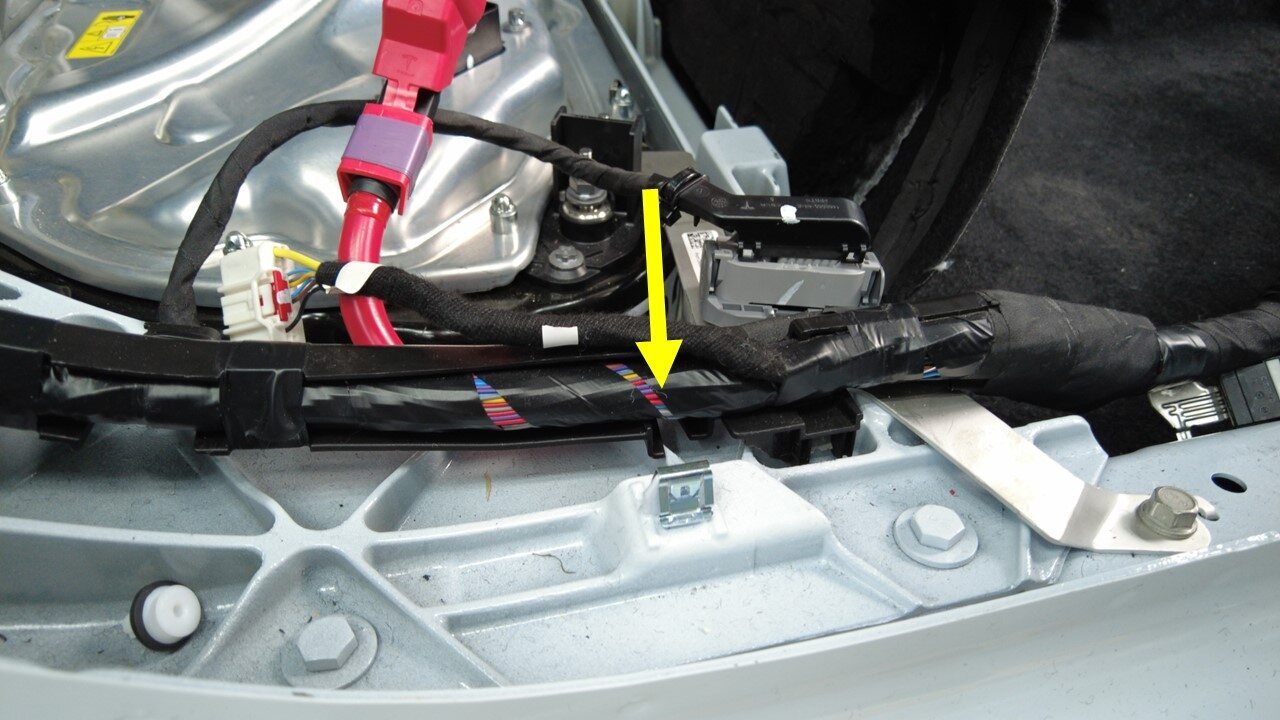

  49. 将右侧车身线束从右后车身上松开。
  50. 将右侧车身线束夹从后车身上松开并置于一旁。

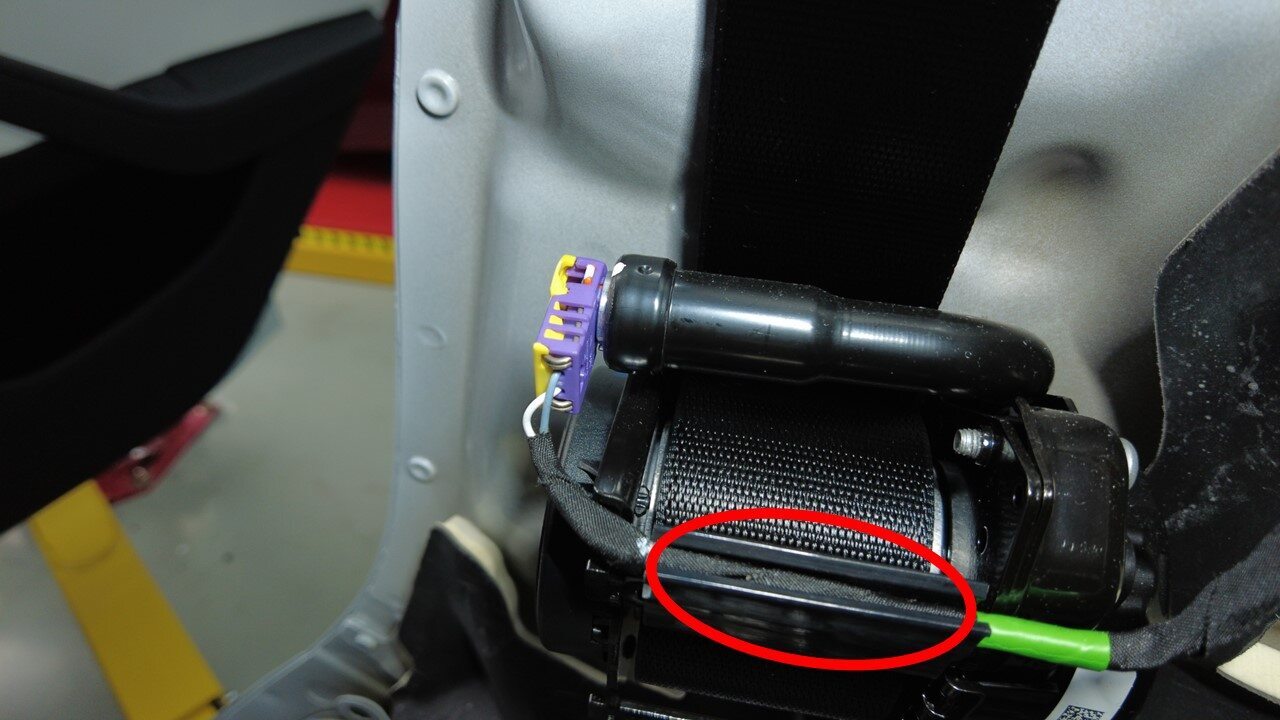

  51. 断开第二排右侧卷收器连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    抬起橙色锁片，然后松开连接器，将连接器从线束支架上拆下。

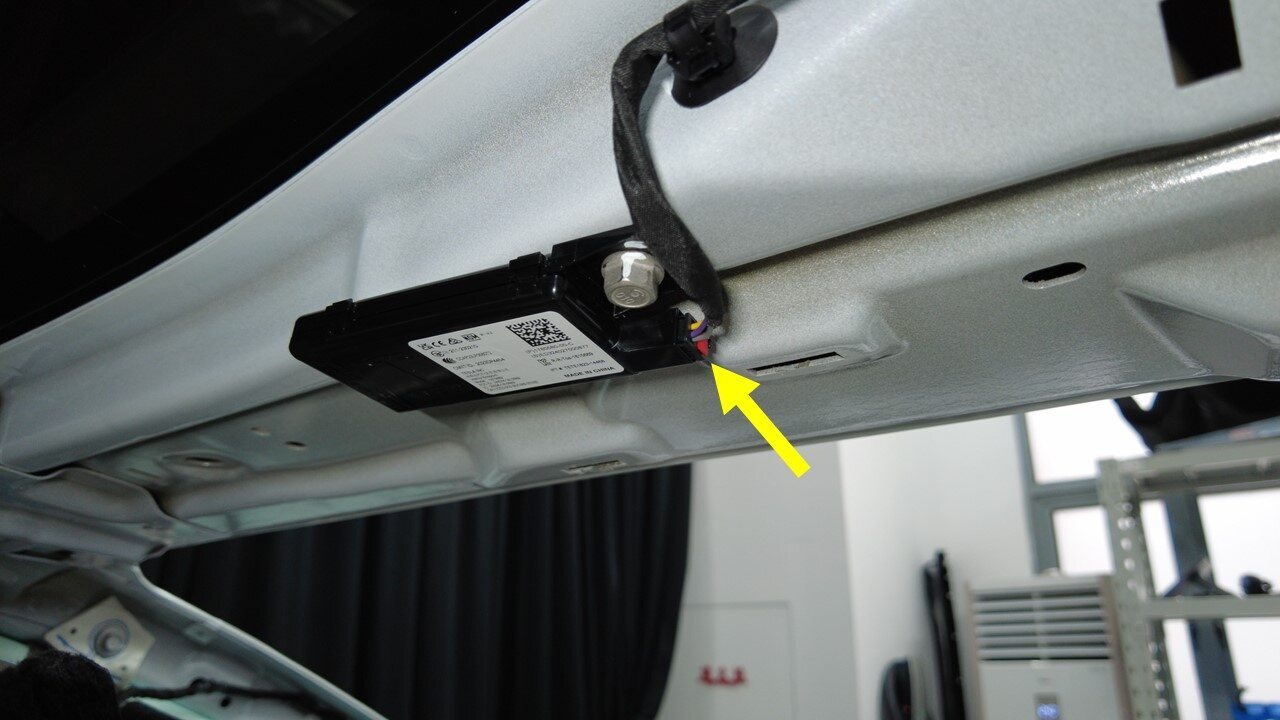

  52. 拆下远程信息控制单元 (TCU) 。请参阅远程信息处理控制单元 (TCU)（拆卸和安装）。
  53. 将顶篷右后部从车身上松开。请参阅后车顶篷 ((拆卸和更换))。

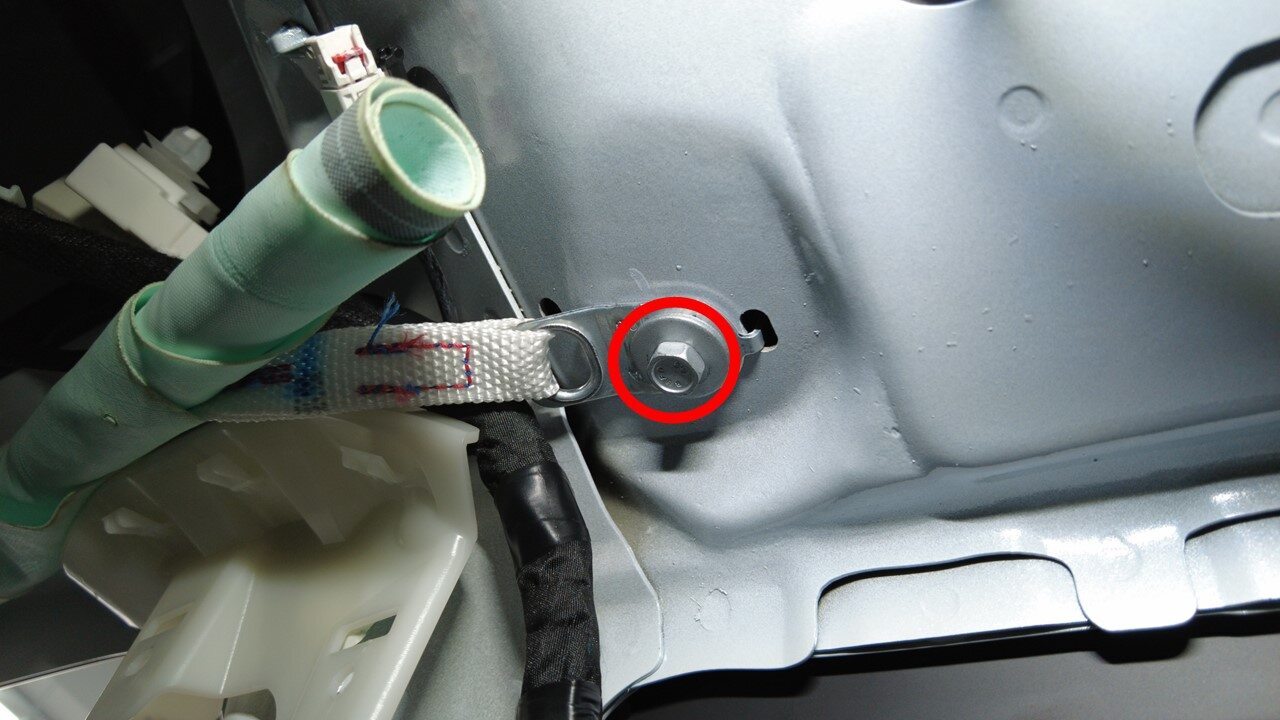

  54. 将右后侧安全气帘紧固螺栓从车身上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • M12 1/4 英寸钻头棘轮裸具

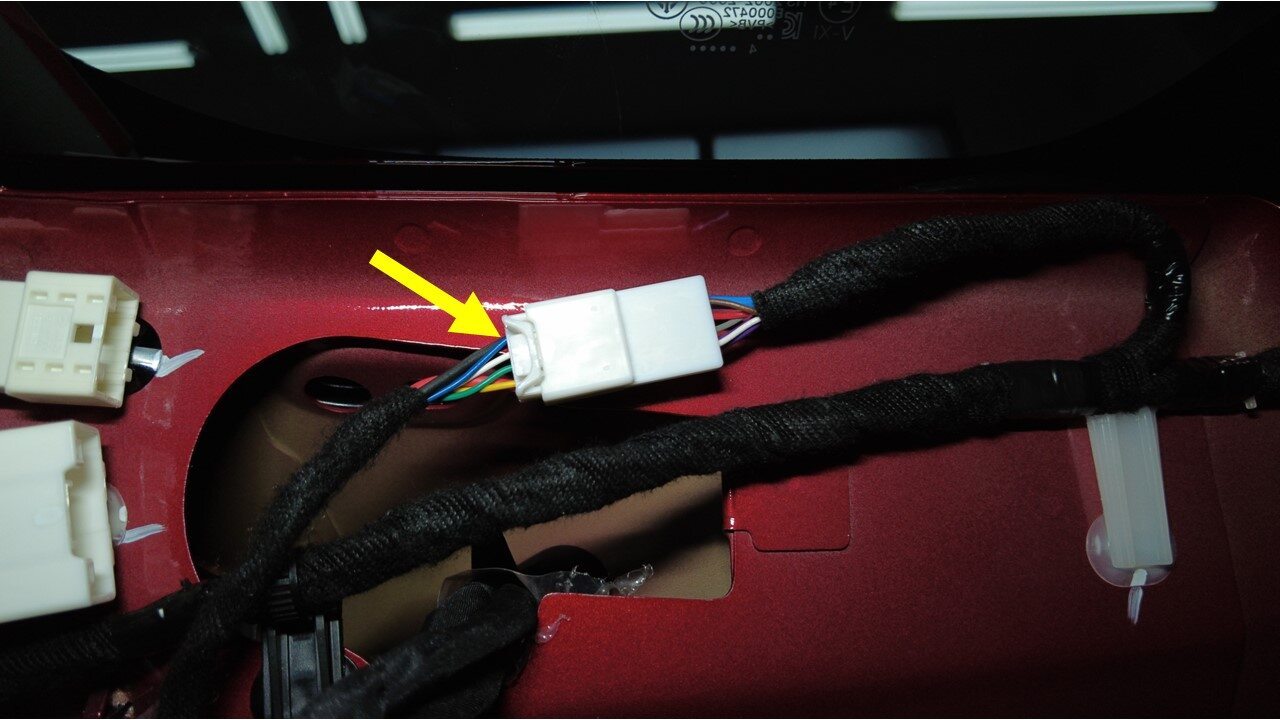

  55. 将掀背尾门线束连接器从车身线束上断开。
  56. 断开右侧电动支柱连接器。

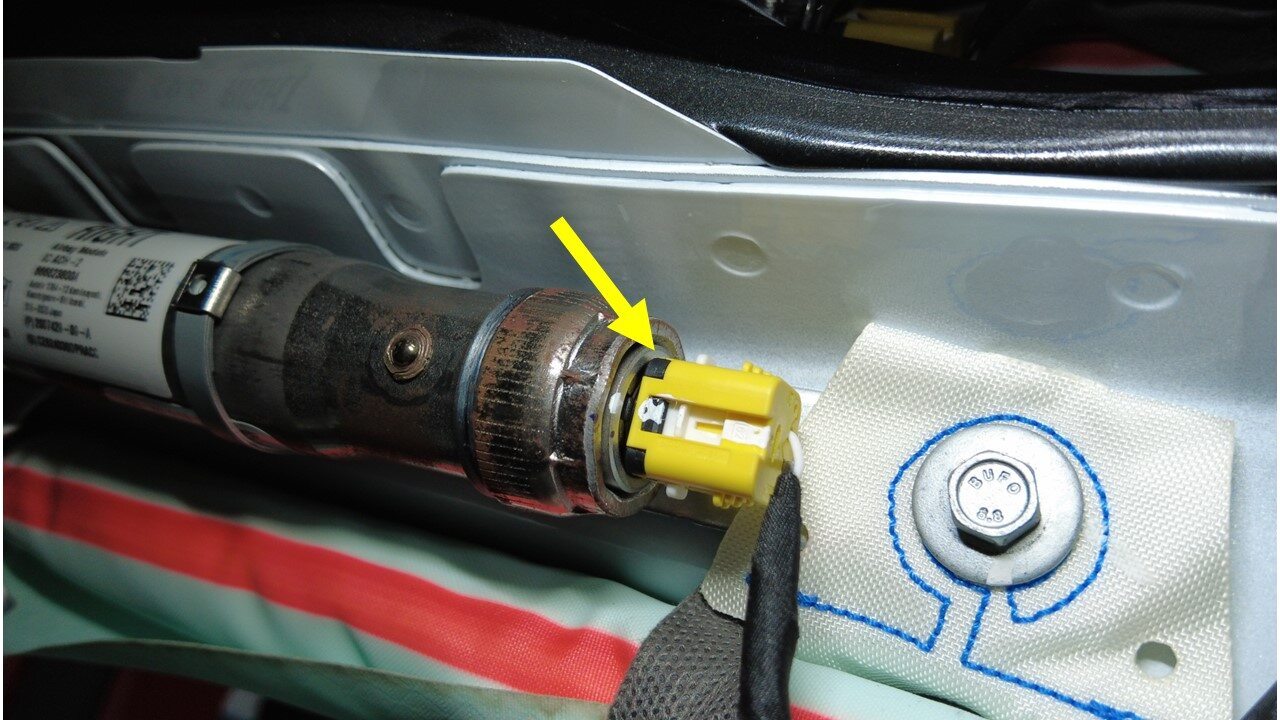

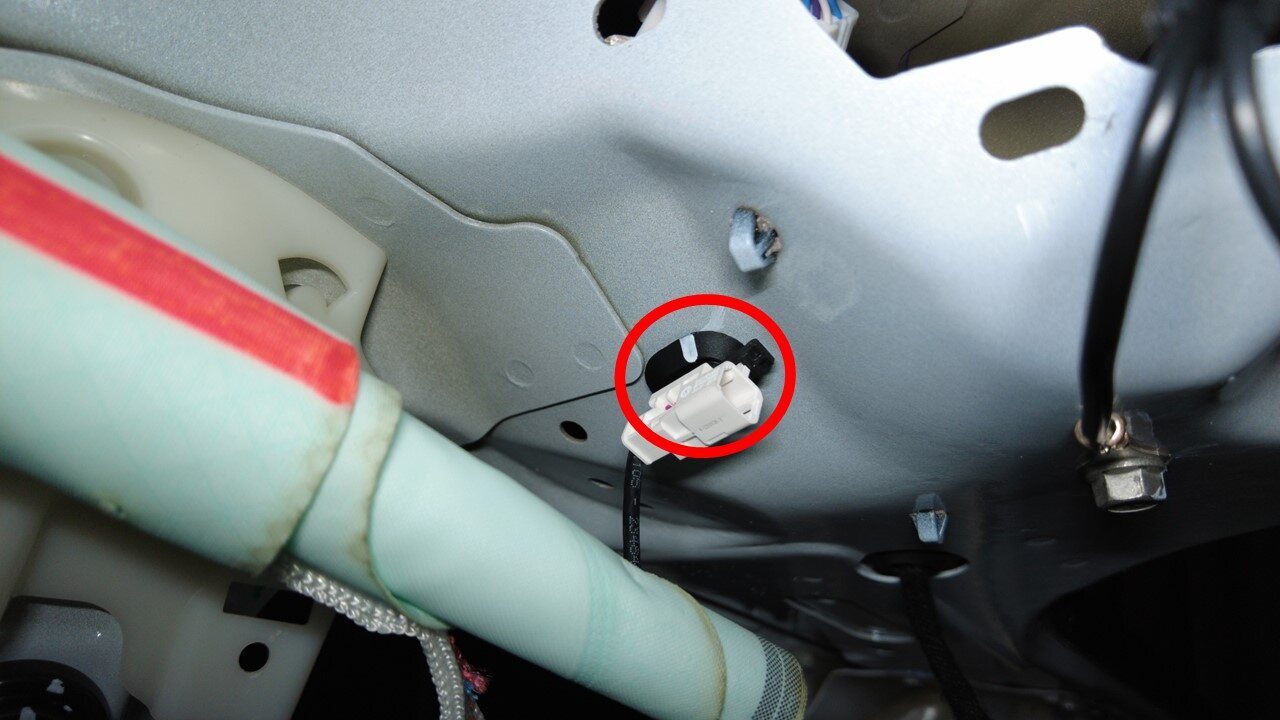

  57. 断开右侧安全气帘线束连接器。

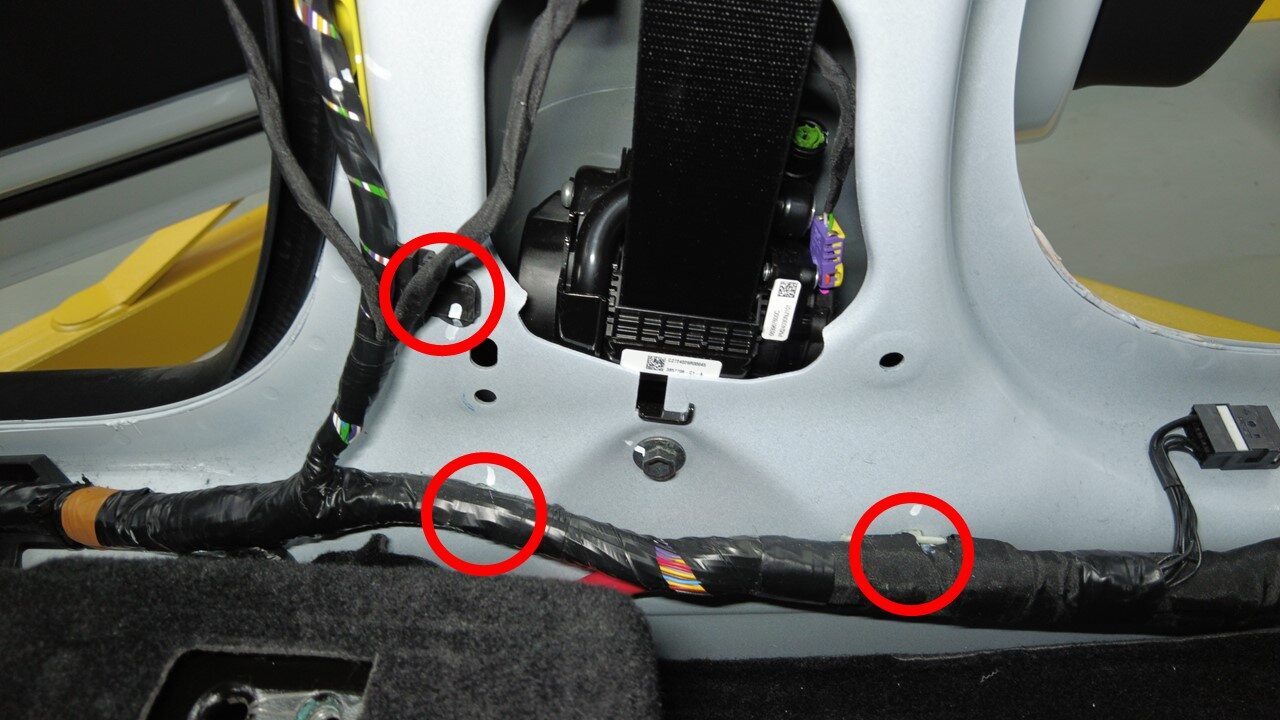

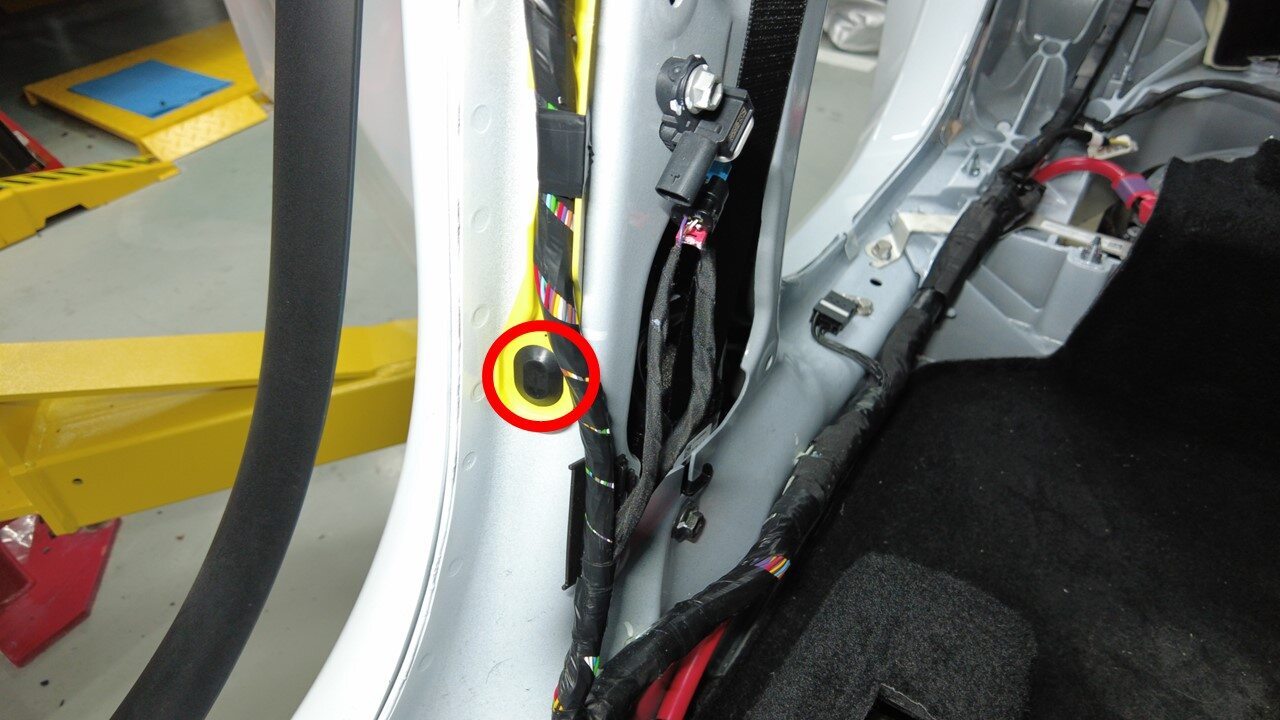

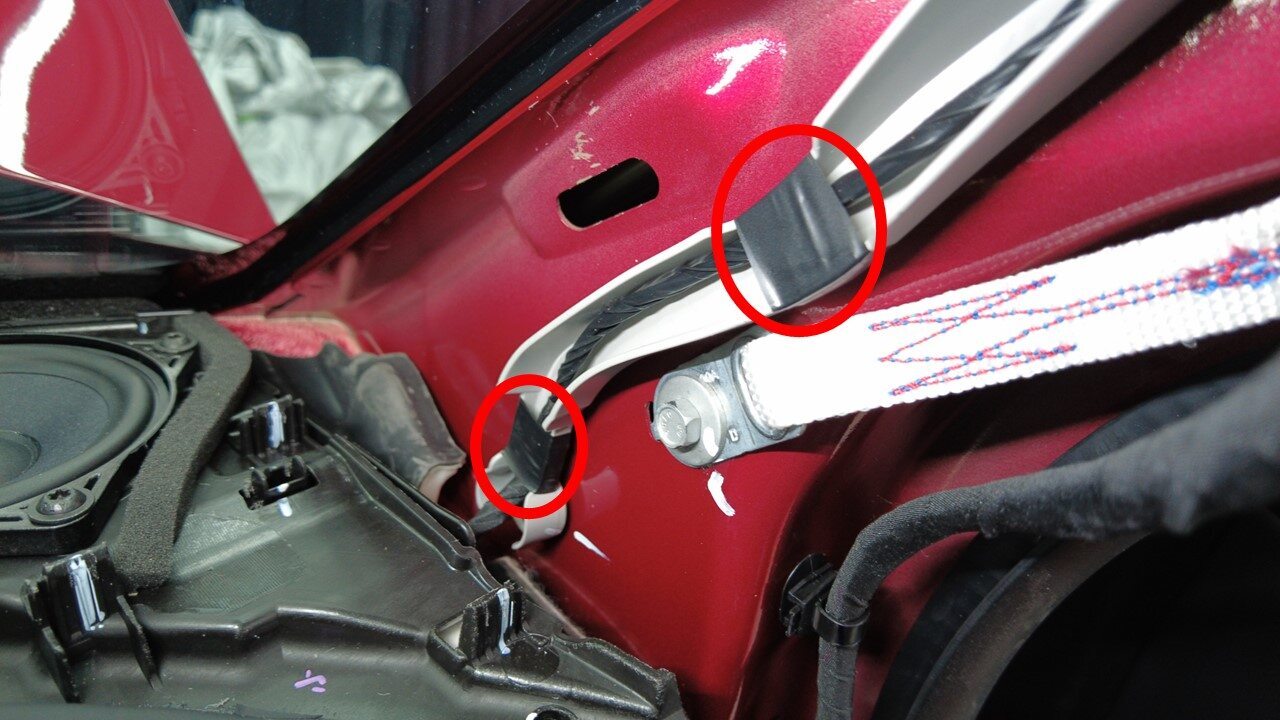

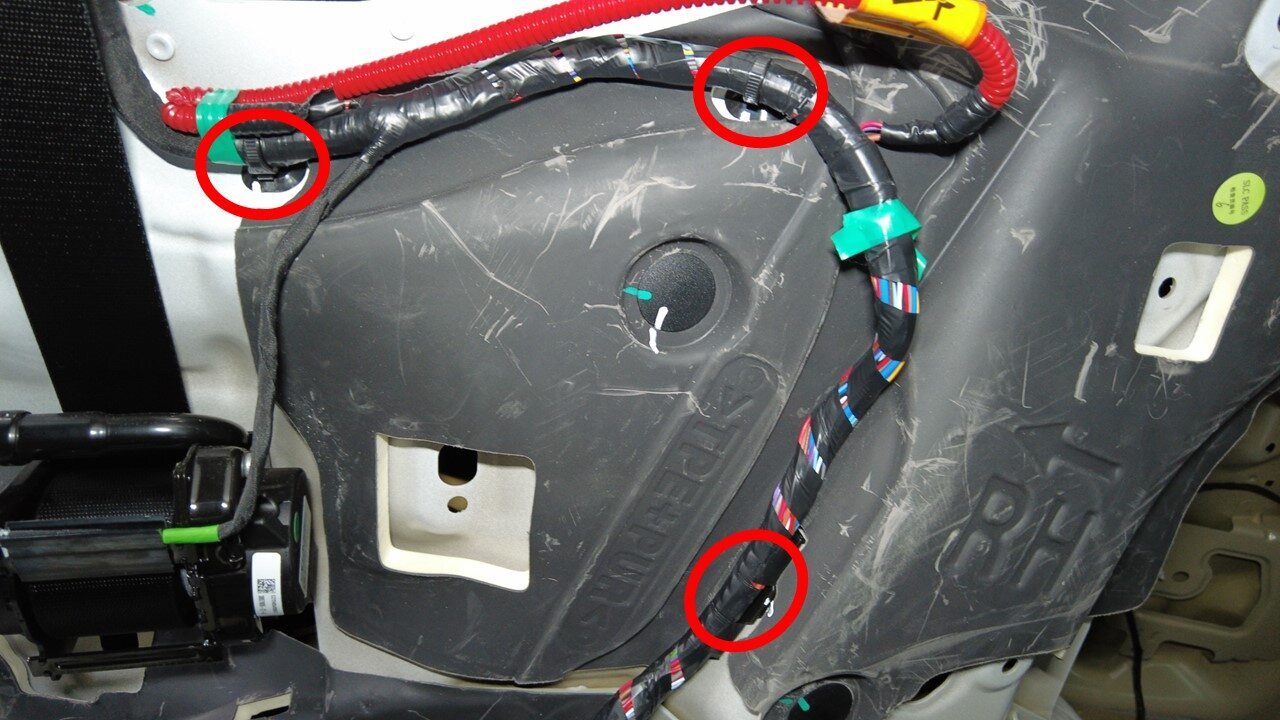

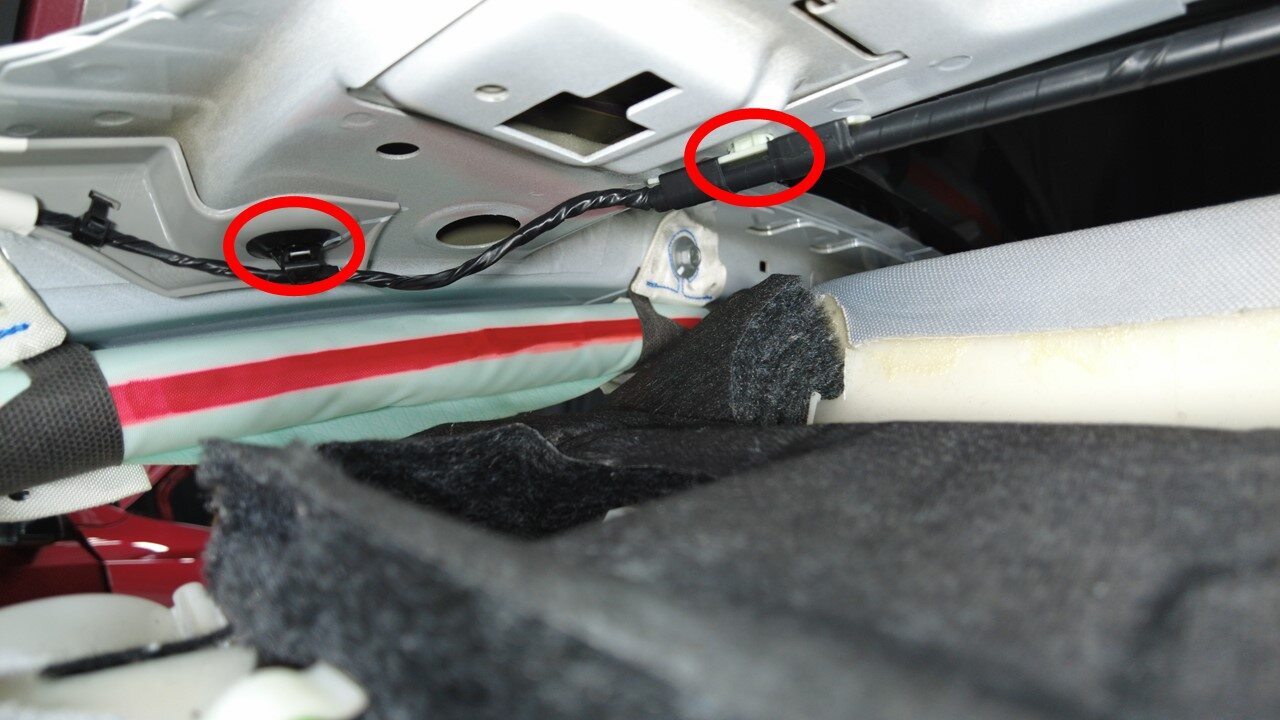

  58. 松开右侧 C 柱区域周围的右侧车身线束夹。

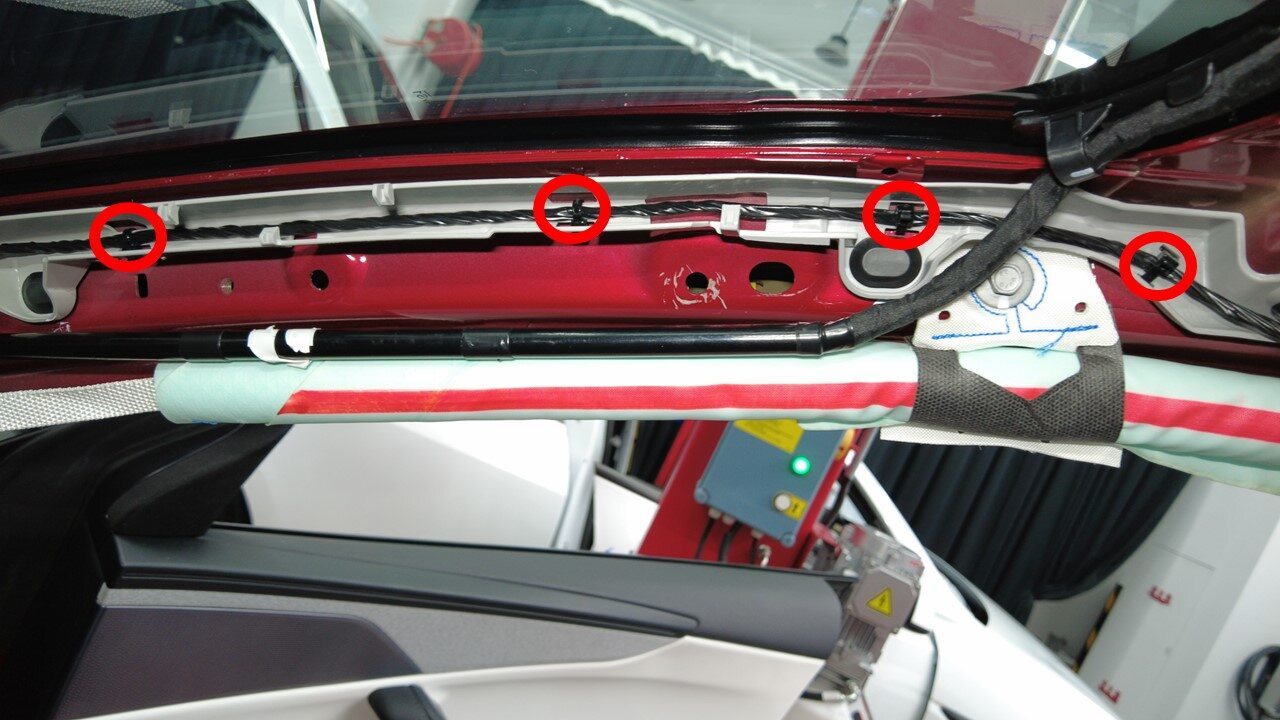

  59. 将右侧车身线束夹从右后顶篷区域松开。

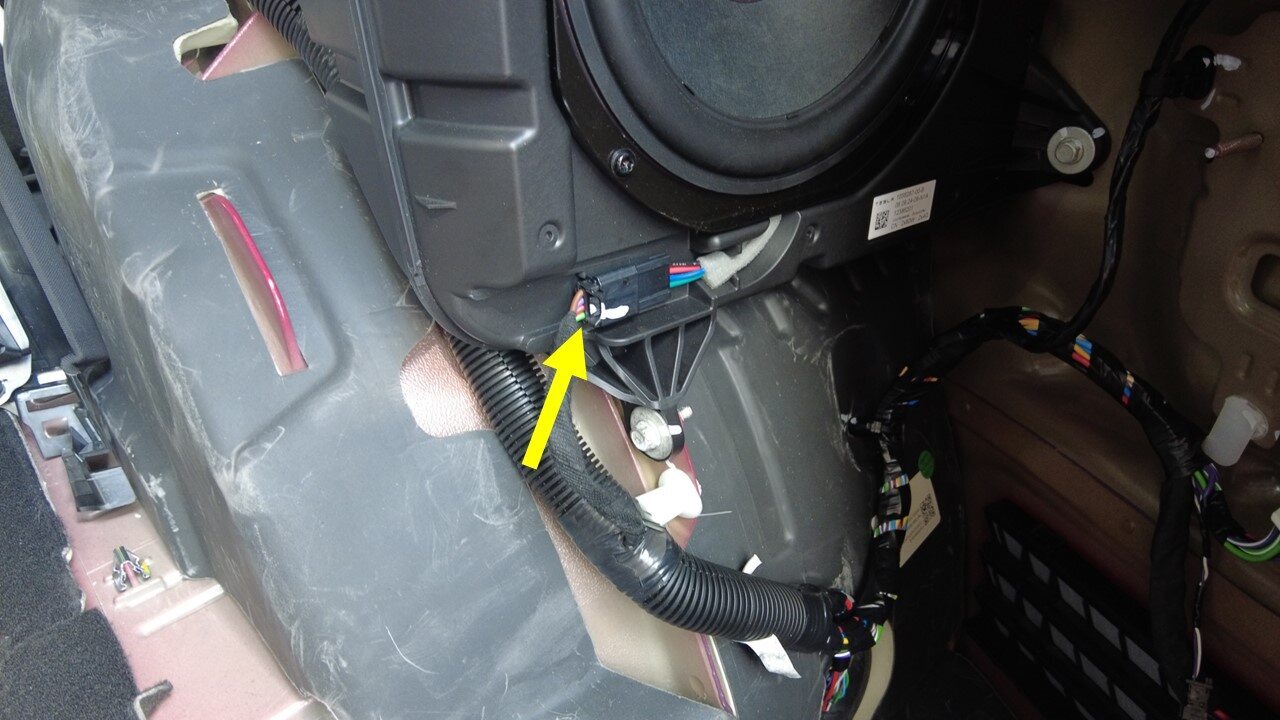

  60. 断开重低音扬声器连接器。

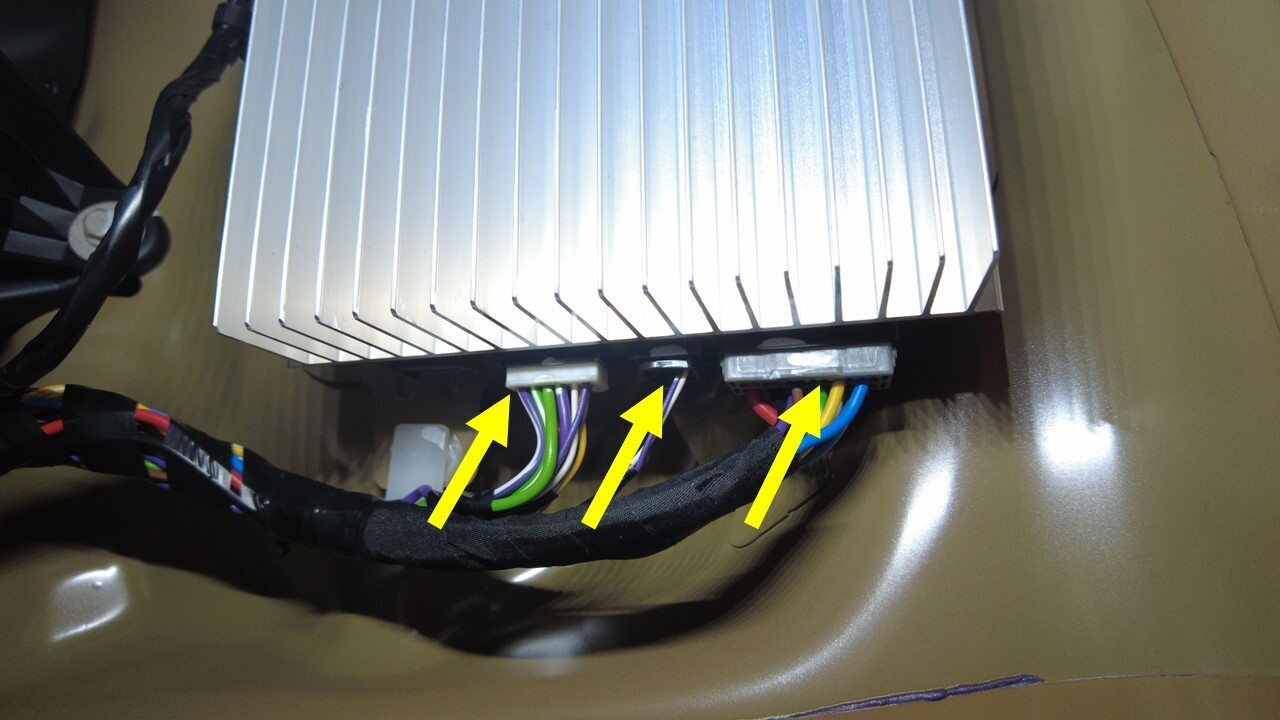

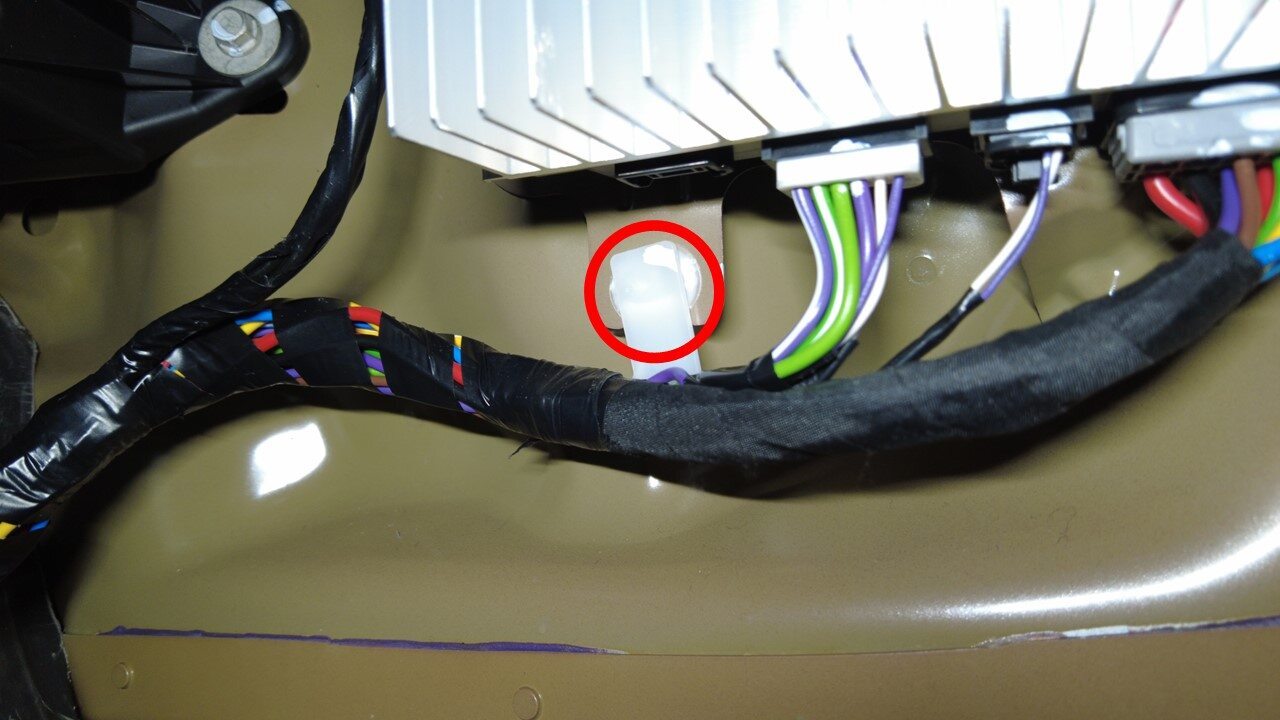

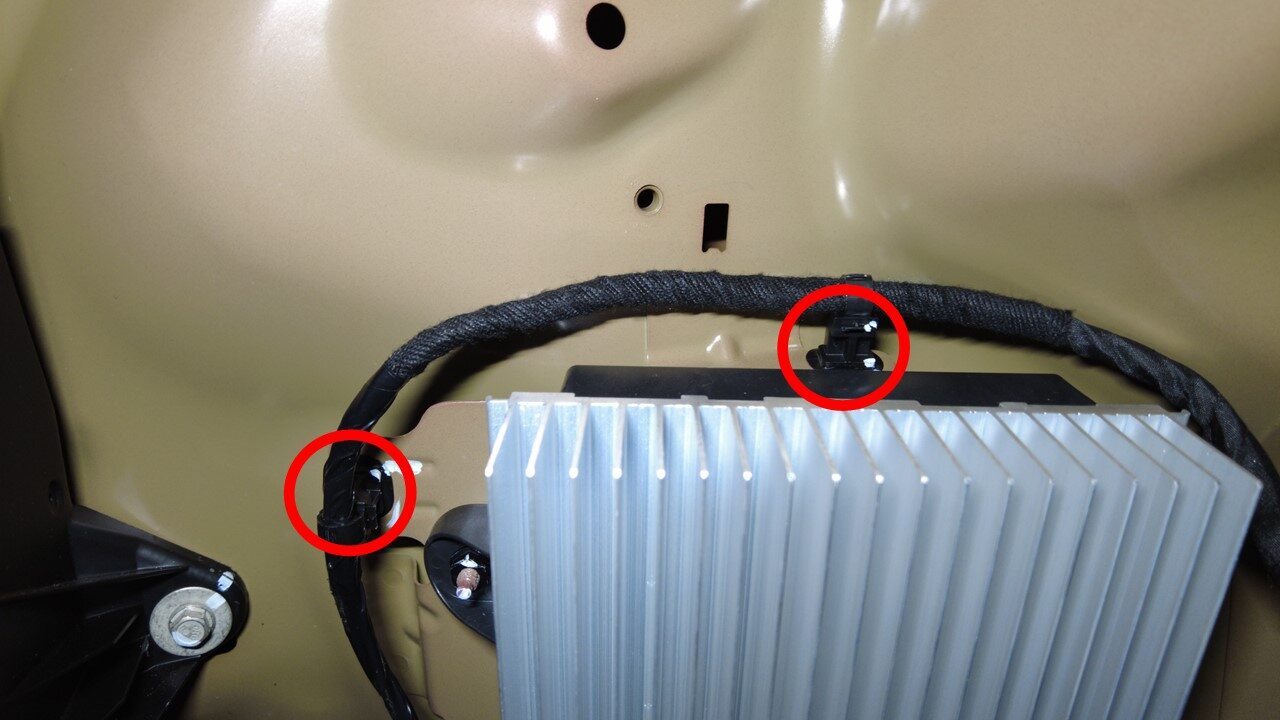

  61. 断开音频放大器连接器。
  62. 将右侧车身线束接地带从后备箱右侧区域拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 1/4 英寸固定钻头数字扭矩扳手，带角度调节功能，1.5~30Nm
    • M12 1/4 英寸钻头棘轮裸具

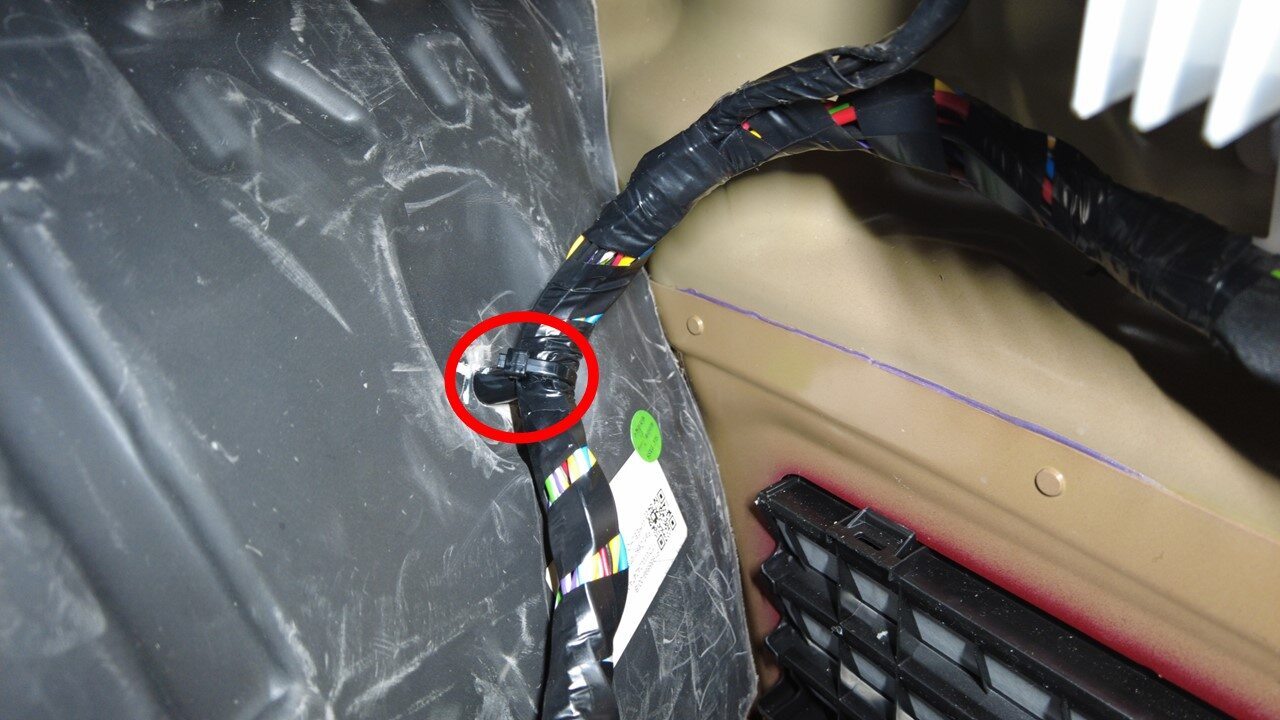

  63. 将右侧车身线束夹从后备箱右侧区域松开。
  64. 将后饰板总成从车身上拆下。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html。

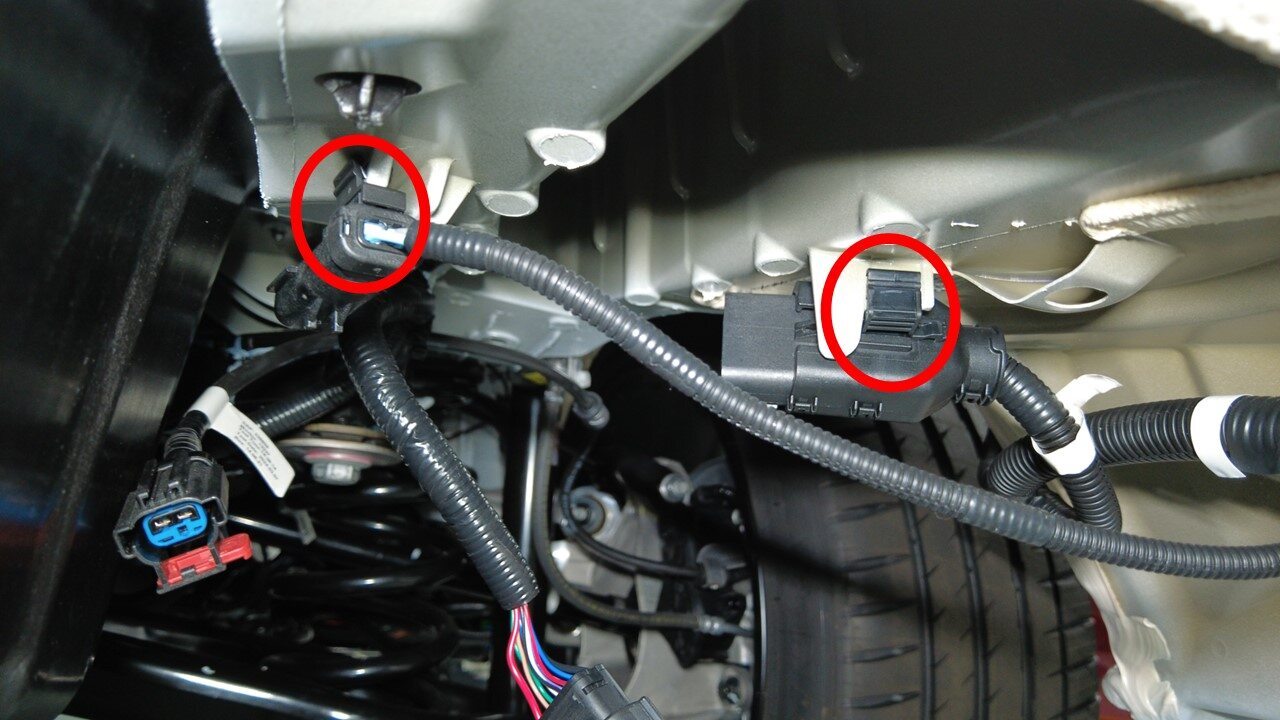

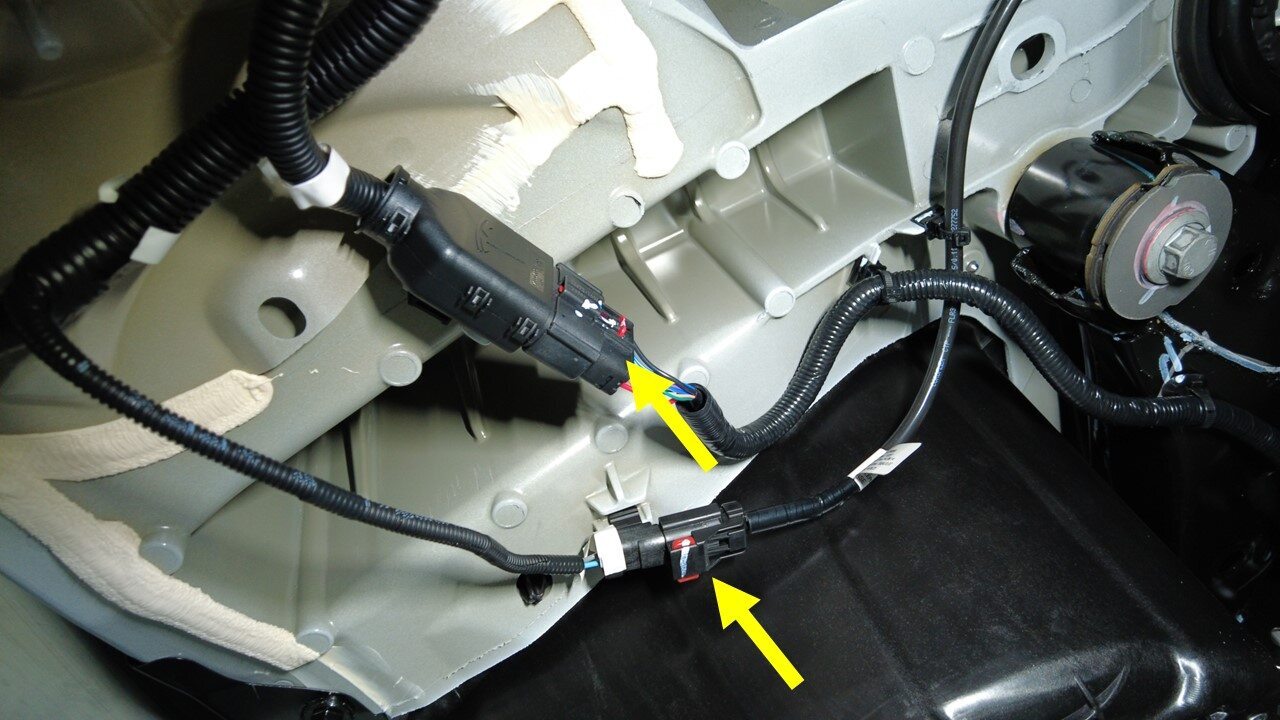

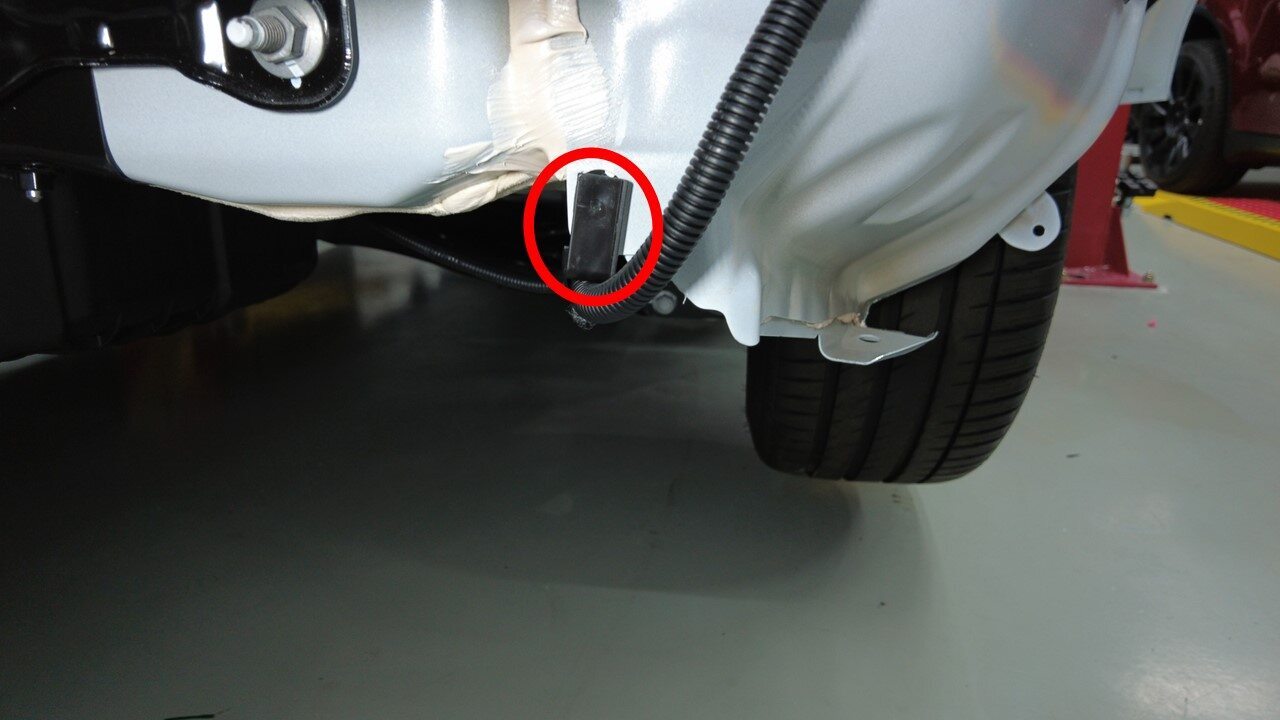

  65. 断开后副车架线束连接器和右后电子驻车制动 (EPB) 连接器。

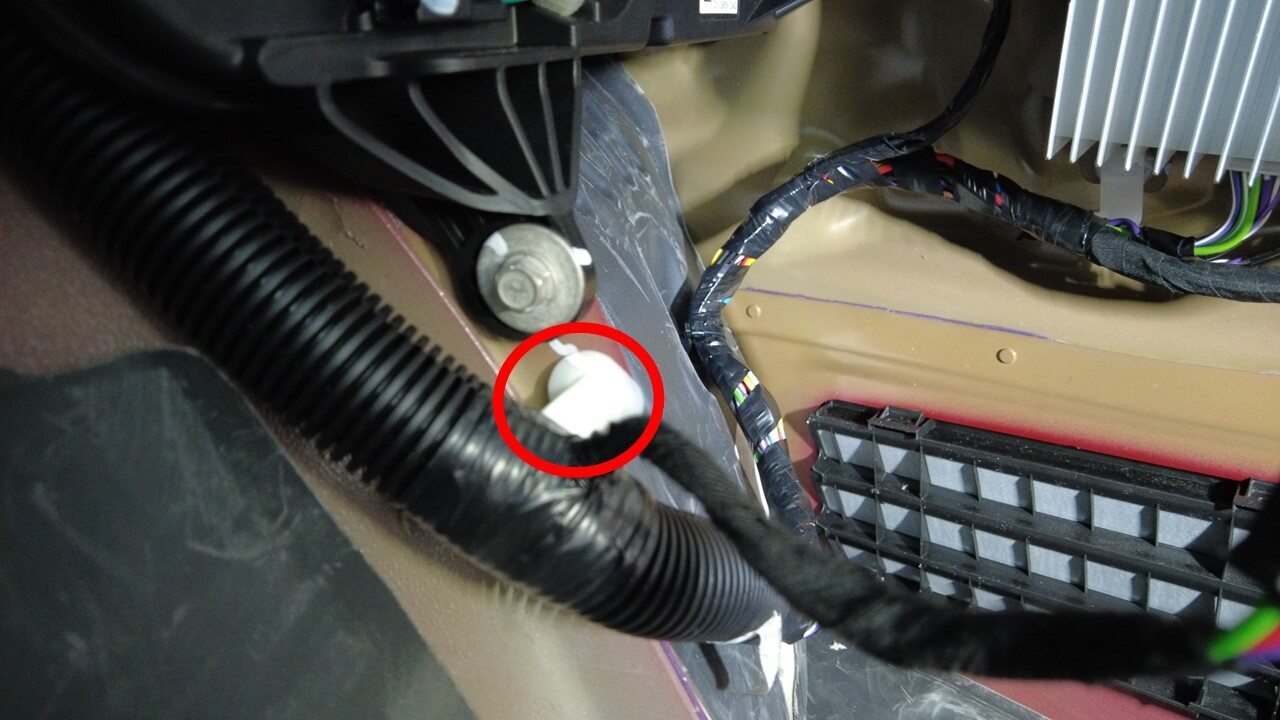

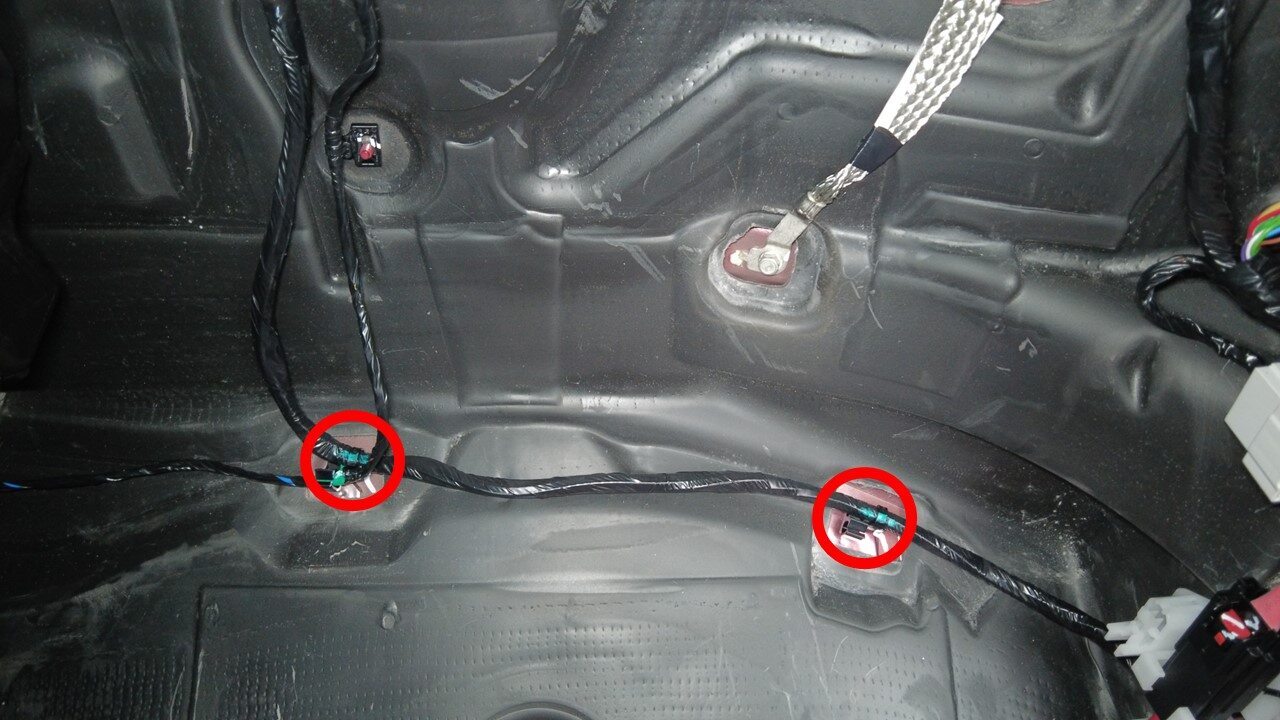

  66. 将右侧车身线束夹从右后车身下部区域松开。
  67. 将右侧车身线束夹从后饰板区域松开。

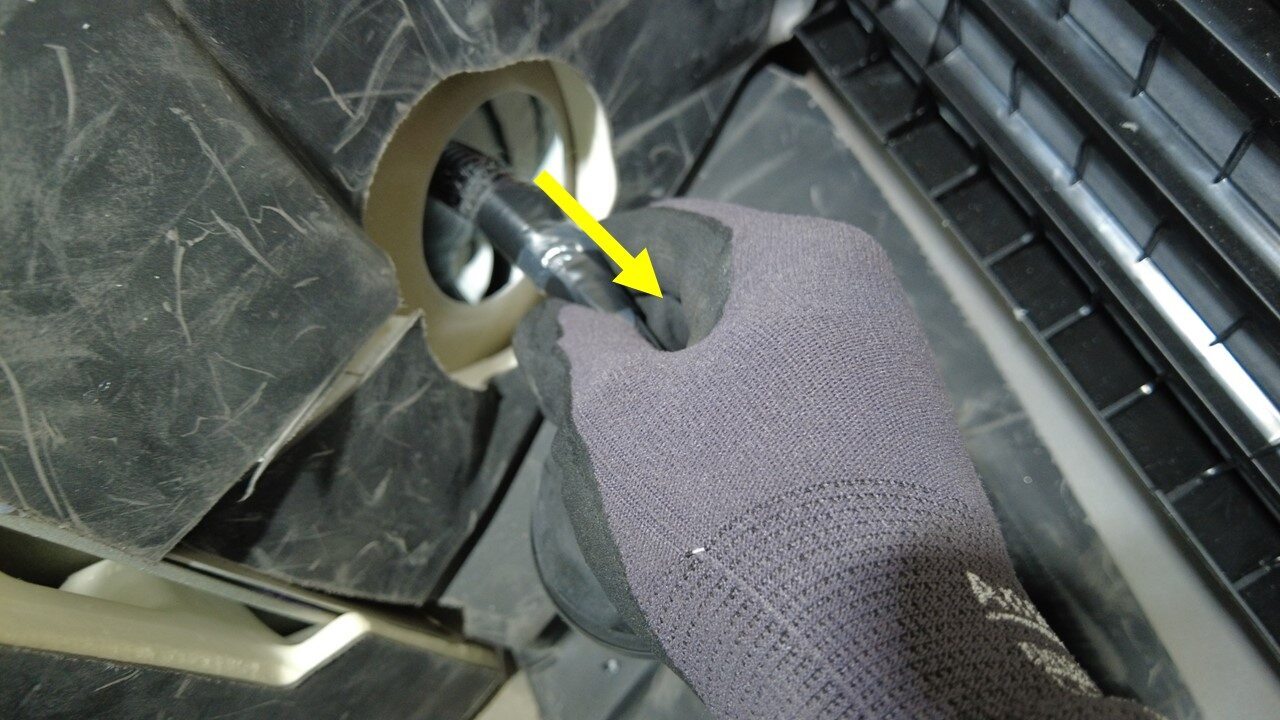

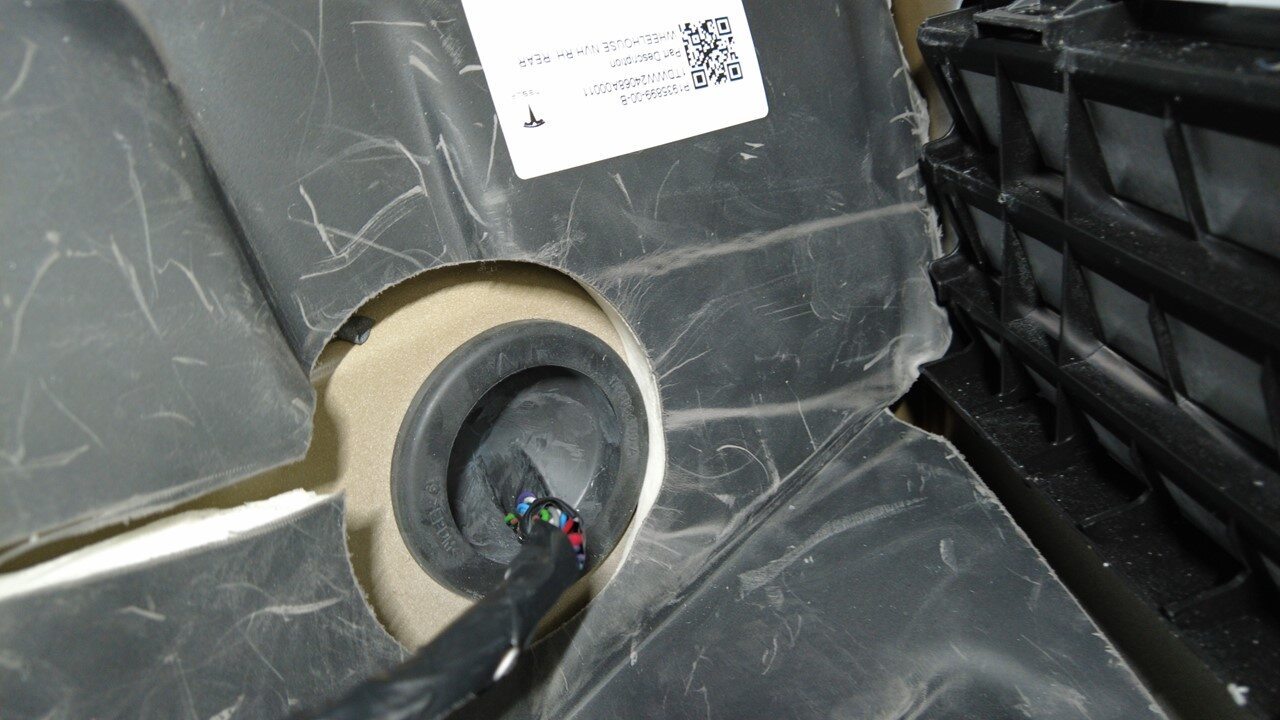

  68. 将右侧车身线束推动穿过右侧轮罩外总成。

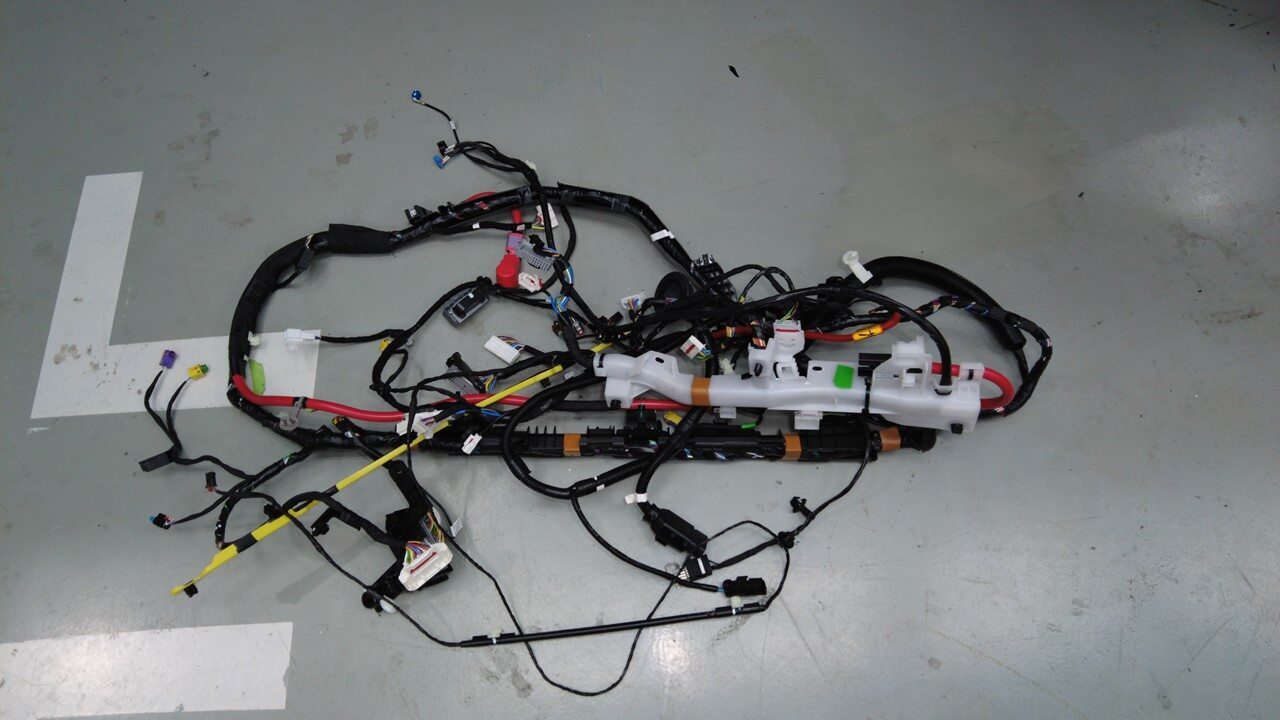

  69. 将右侧车身线束从车辆上拆下。

安装

  1. 将右侧车身线束放置到车辆上。
  2. 将右侧车身线束推动穿过右侧轮罩外总成。
  3. 将右侧车身线束夹紧固到后饰板区域。
  4. 将右侧车身线束夹紧固到右后车身下部区域。
  5. 连接后副车架线束连接器和右后电子驻车制动 (EPB) 连接器。
  6. 将后饰板总成安装到车身上。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html。
  7. 将右侧车身线束夹紧固到后备箱右侧区域。
  8. 将右侧车身线束接地带安装到后备箱右侧区域。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 1/4 英寸固定钻头数字扭矩扳手，带角度调节功能，1.5~30Nm
    • M12 1/4 英寸钻头棘轮裸具
  9. 连接音频放大器连接器。
  10. 连接重低音扬声器连接器。
  11. 紧固右侧 C 柱区域周围的右侧车身线束夹。
  12. 将右侧车身线束夹紧固到右后顶篷区域。

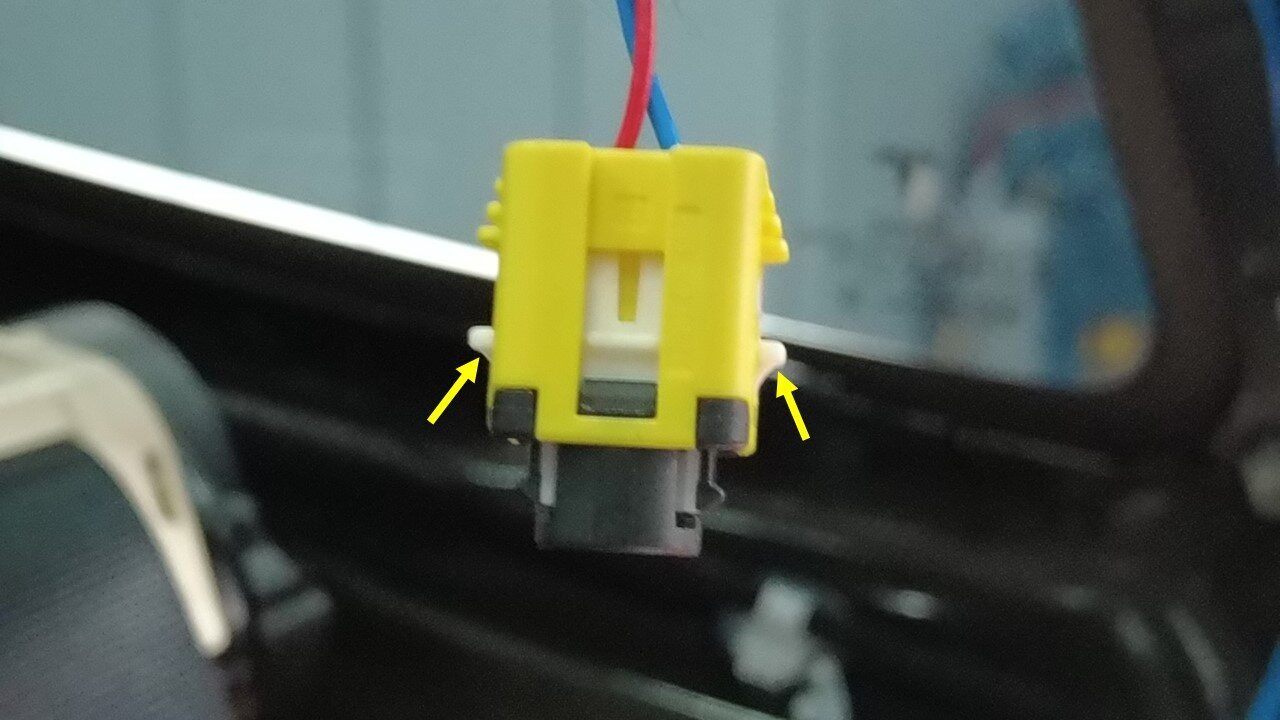

  13. 连接右侧安全气帘线束连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    连接器完全就位后，可以听到次级锁销归位时发出的“咔嗒”声。
  14. 连接右侧电动支柱连接器。
  15. 连接掀背尾门线束连接器。
  16. 将顶篷右后部紧固到车身上。请参阅前车顶篷 ((拆卸和安装))。
  17. 连接第二排右侧卷收器连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    连接器完全就位时会发出“咔嗒”声，然后将连接器安装到线束支架上。
  18. 将右侧车身线束夹紧固到后车身上。
  19. 将右侧车身线束安装到后车身上。
  20. 将 12V 正极输出安装到功率转换系统电缆上，然后紧固用于固定的螺母。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 13 毫米深套筒
  21. 将 12V 正极输出盖板安装到功率转换系统电缆上。
  22. 拆下逻辑盖，然后连接高压控制器逻辑连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    对齐连接器，然后将把手拉至锁定位置以使连接器完全就位。
  23. 连接第二排 40 百分比座椅连接器。
  24. 将右侧车身线束接地带安装到右后门槛区域。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  25. 将右后车门线束连接器安装到 B 柱区域。
  26. 将右后车门线束连接器安装到 B 柱上。

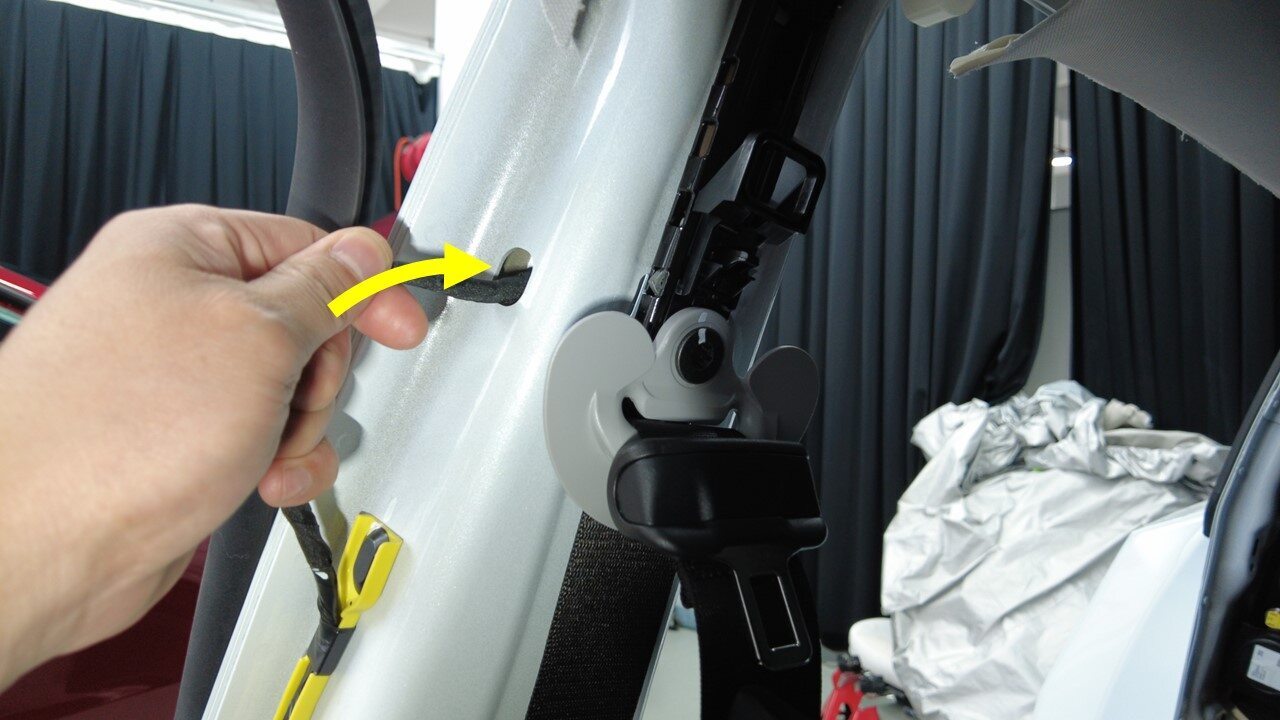

  27. 连接右侧 B 柱加速度计传感器连接器。
  28. 连接右前卷收器连接器。
  29. 将右侧车身线束夹紧固到右侧 B 柱区域。
  30. 将右侧线束夹紧固到右侧 B 柱下方区域。
  31. 将右侧车身线束支架卡子紧固到右前座椅下方。
  32. 将左侧车身线束连接器连接到右前座椅下方。
  33. 将右侧车身线束夹紧固到右前门槛区域。
  34. 将右侧车身线束导件紧固到右侧 A 柱下部区域。
  35. 将挡风玻璃线束连接器连接到右侧 A 柱下部区域的线束导件上。
  36. 将 J5 车身连接器连接到 VCRIGHT 上。
  37. 将 J2 车身连接器连接到 VCRIGHT 上。
  38. 将 J4 车身连接器连接到 VCRIGHT 上。
  39. 将 J12 车身连接器连接到 VCRIGHT 上。
  40. 连接右侧控制器连接器。
  41. 将直流-直流电缆卡子紧固到右侧线束支架上。
  42. 将 12V 连接器连接到车辆。
  43. 将用于固定接地线束的螺栓安装到右侧 A 柱区域。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  44. 将右侧车身线束夹紧固到前围篦板右侧。
  45. 将线束夹紧固到车载电脑左下角。
  46. 连接车载电脑右侧的右侧车身线束连接器。
  47. 连接车载电脑左侧的右侧车身线束连接器。

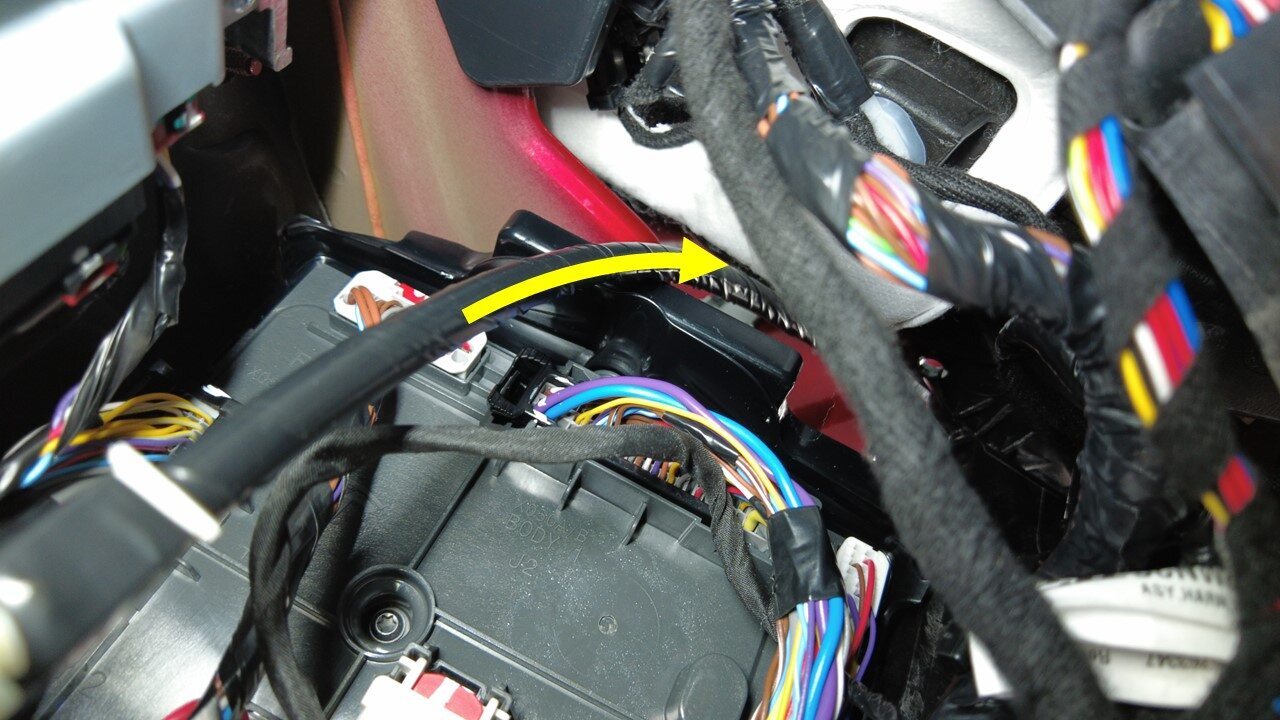

  48. 将右侧车身线束穿过仪表板右侧。
  49. 将右侧车身线束紧固到右侧 A 柱区域。
  50. 将右侧车身线束夹紧固到前部顶篷区域。
  51. 将连接器连接到内部端点上。
  52. 安装驾驶室右前地毯。请参阅驾驶室地毯 - 前 - 右 ((拆卸和更换))。
  53. 将右侧 B 柱饰板安装到车辆上。请参阅总成 - B 柱贴花 - 左 - AP4 ((拆卸和安装))。
  54. 安装右侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))。
  55. 安装后备箱右侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))。
  56. 安装后备箱右侧挂袋支架。请参阅。
  57. 安装右侧 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))。
  58. 将右前座椅安装到车辆上。请参阅第一排座椅总成 - 右 ((拆卸和更换))。
  59. 安装右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
  60. 连接低压电池电源。请参阅低压电源（断开和连接）。
  61. 安装后部顶篷面板。请参阅后车顶篷 ((拆卸和更换))。
  62. 安装行李架。请参阅后备箱行李搁板 ((拆卸和更换))。
  63. 将右前座椅向后移动。
  64. 安装右前座椅前后螺栓。请参阅第一排座椅总成 - 右 ((拆卸和更换))。
  65. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
  66. 将左前和右前座椅移回原位。
  67. 将顶篷左前部安装到车身上。请参阅前车顶篷 ((拆卸和安装))。
  68. 安装右侧 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))。
  69. 安装左侧 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))。
  70. 解锁网关。请参阅网关（解锁）。
  71. 启用“维护模式”。请参阅维护模式。
  72. 选择Brakes > EPB Service Mode，点击电子驻车制动 (EPB) 字段中的BOTH和操作字段中的STOP，再点击Run，然后等待例行程序完成。
  73. 退出“维护模式”。请参阅维护模式。
  74. 移走轮挡。
  75. 升起所有车窗，关闭所有四个车门。
