高压线束 - 后驱动单元 (3DU)（拆卸和更换）
校正代码
待定
FRT
0.72
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将后驱动单元高压电缆支架固定到高压电池的螺母 |
 10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| 将后驱动单元高压电缆支架固定到后驱动单元的螺栓 |
10 Nm (7.4 lbs-ft) |
|
重复使用 |
拆卸
-
将车辆停放在双柱举升机上。
TIp确认车辆未处于充电状态。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆下高压电池后滑板。请参阅高压电池总成 - 滑板 - 后（拆卸和更换）。
- 检查高压绝缘手套。
- 戴上高压绝缘手套和皮质外手套。
-

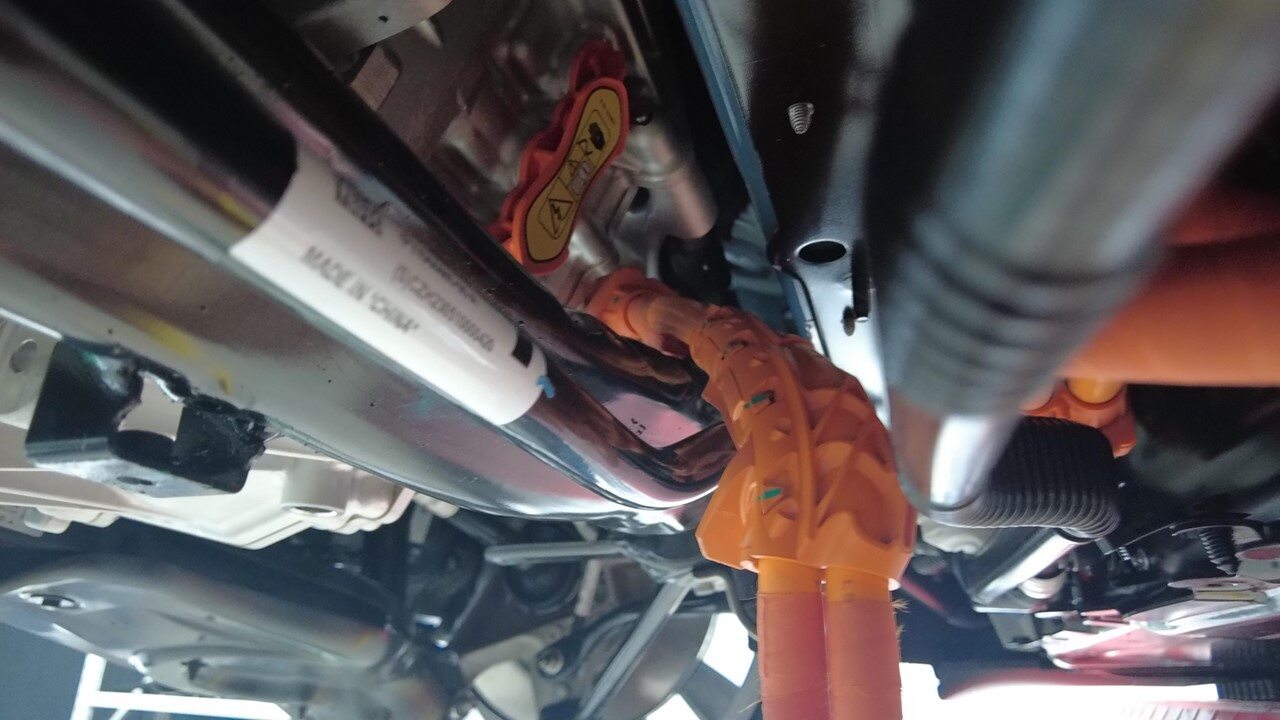

拆下将后驱动单元 (RDU) 高压电缆支架固定到高压电池的螺母。
TIp推荐使用以下工具：
- 10 毫米深套筒
-
将后驱动单元高压电缆从高压电池上断开。
注松开锁片，然后向上转动释放杆，以松开连接器。请勿强行抬起释放杆。确保后驱动单元接头上的对齐锁片没有损坏。
-

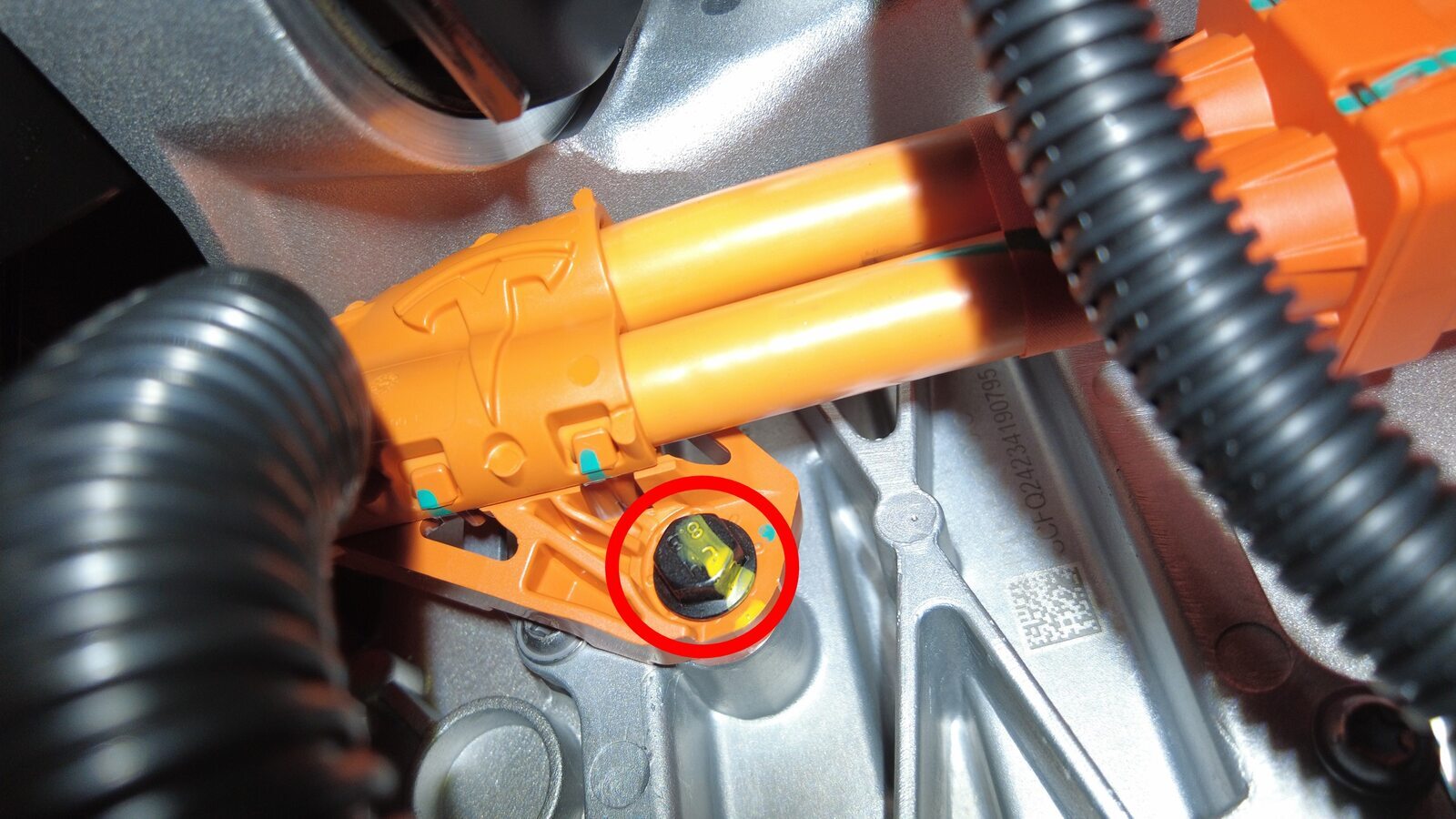

拆下将后驱动单元高压电缆支架固定到后驱动单元的螺栓。
TIp推荐使用以下工具：
- 已绝缘 10 毫米 12 角深套筒
-

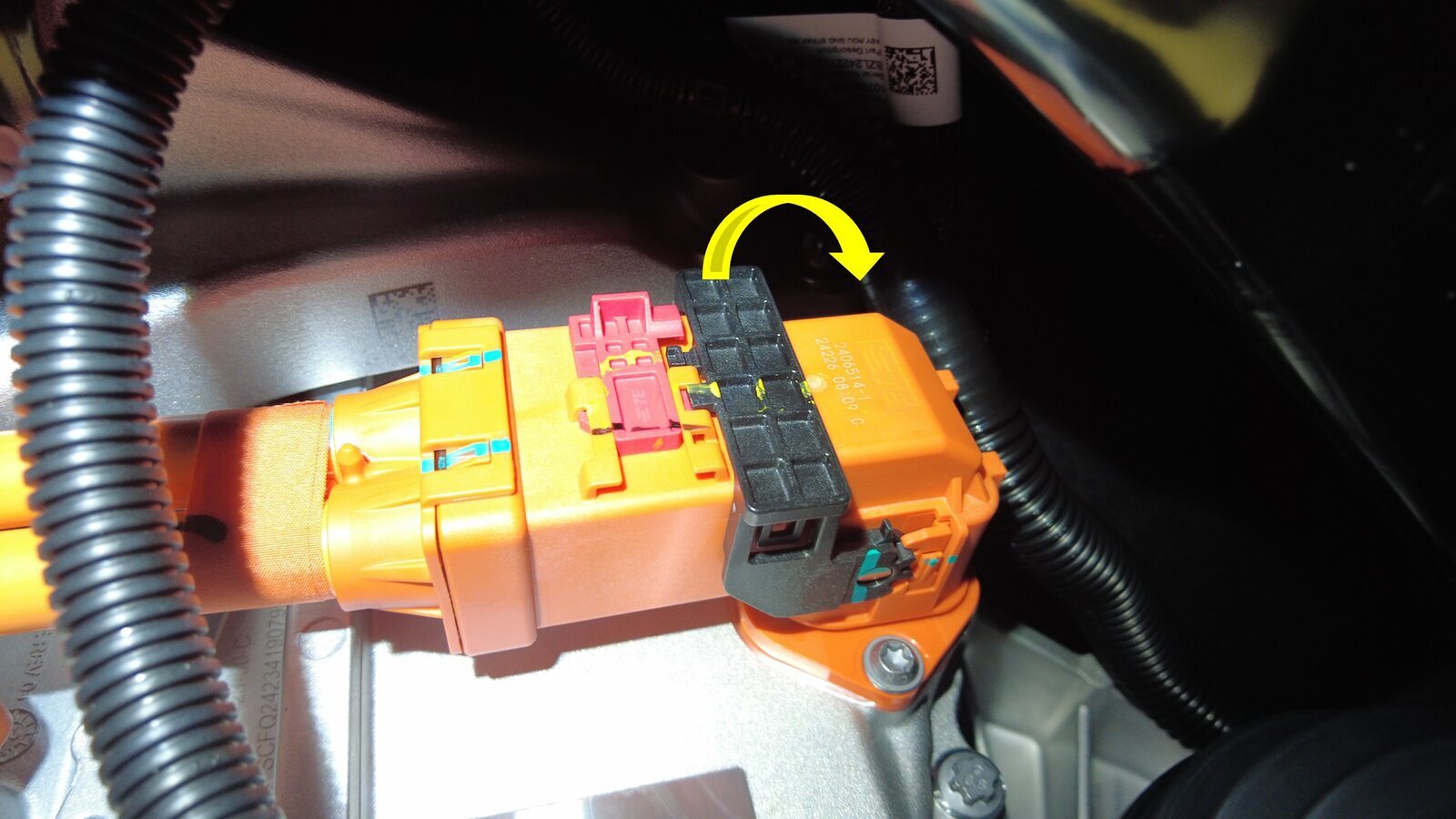

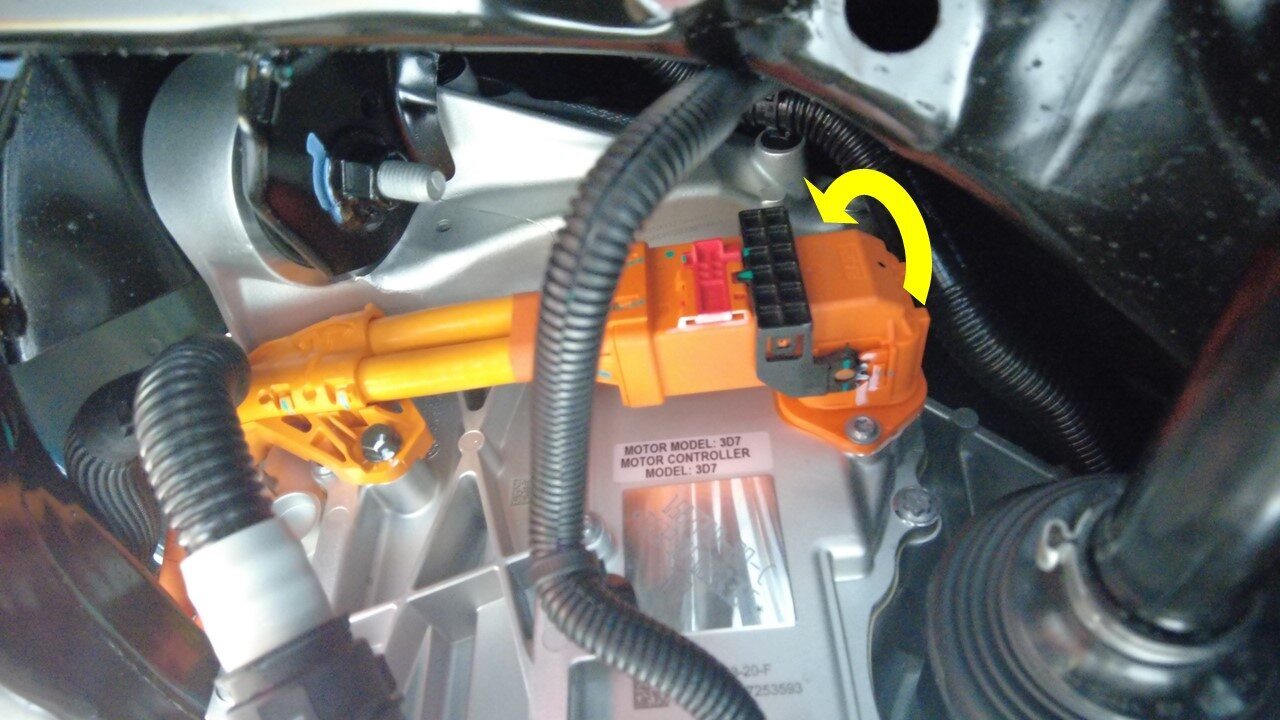

松开后驱动单元高压线束连接器。

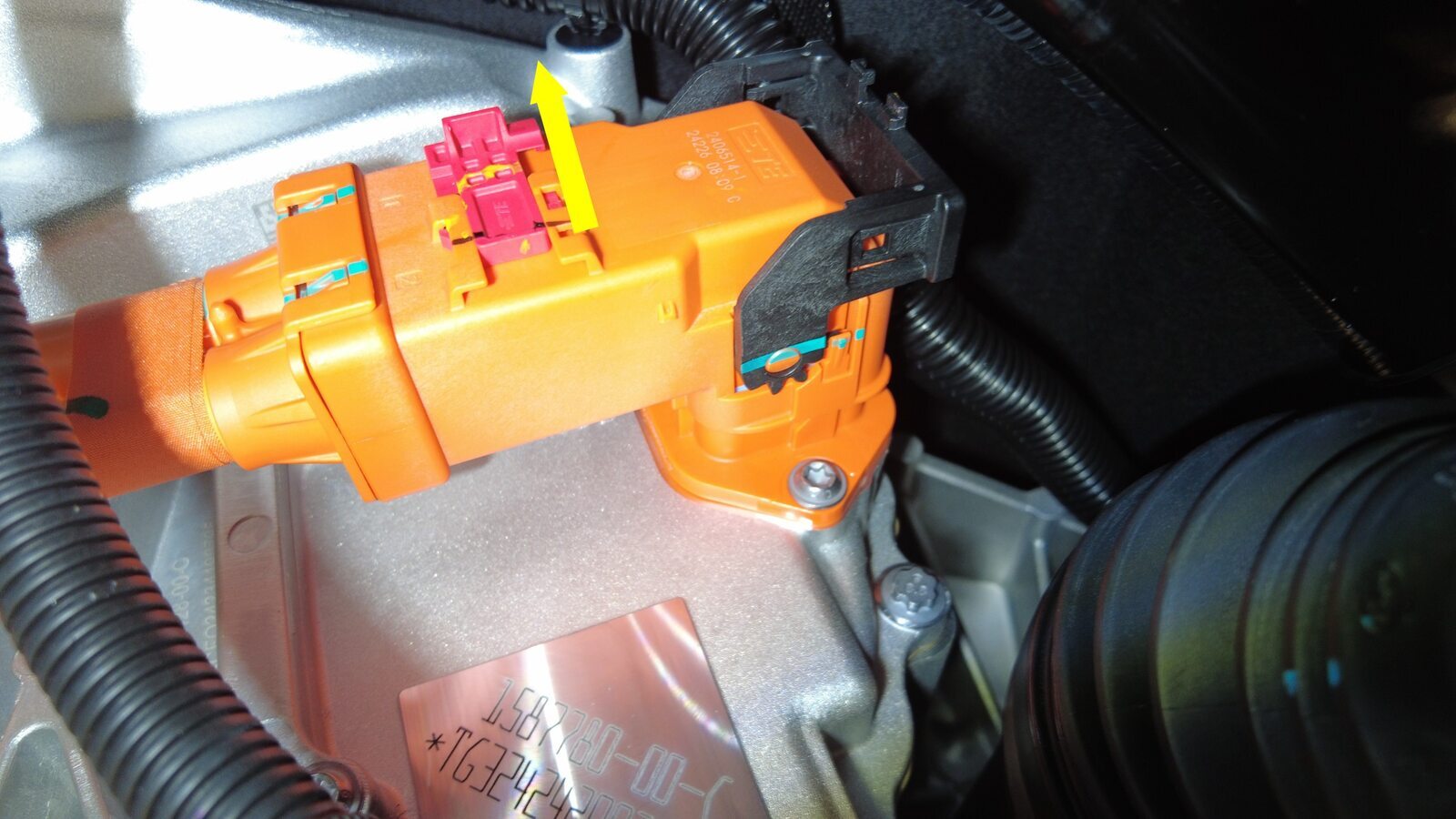

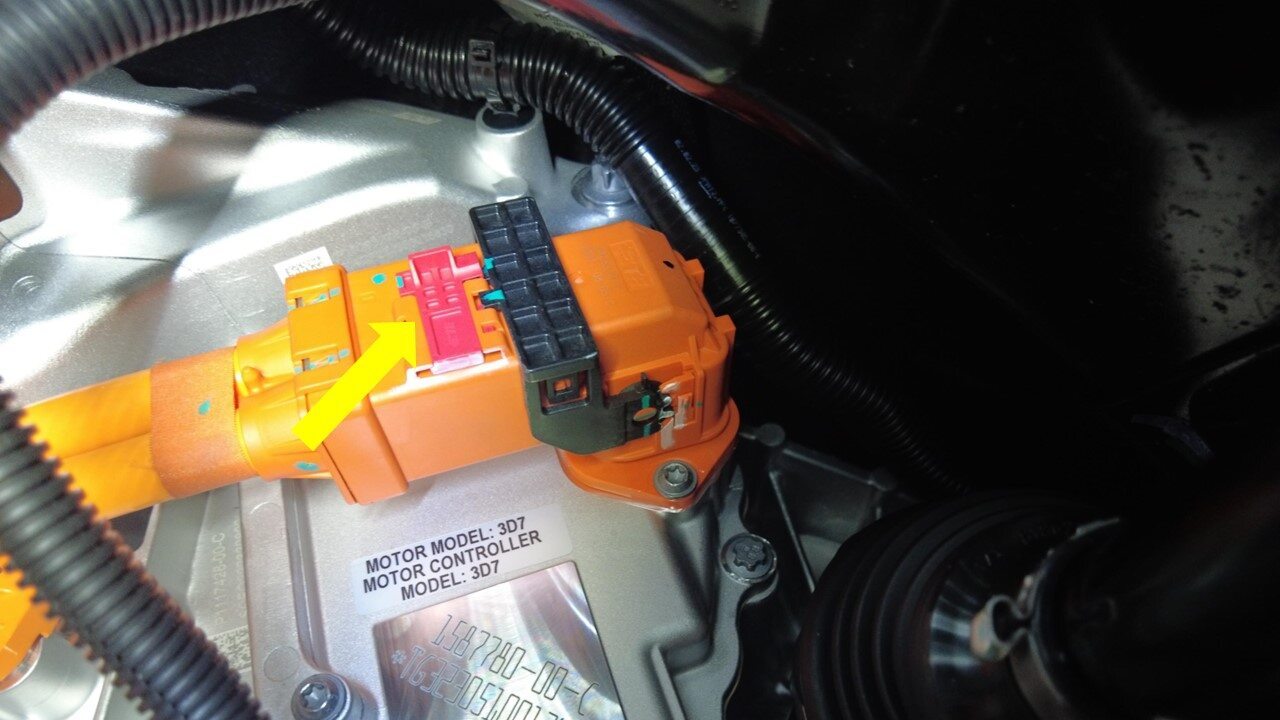

注松开锁片，然后向上转动释放杆，以松开连接器。请勿强行抬起释放杆。确保后驱动单元接头上的对齐锁片没有损坏。
-

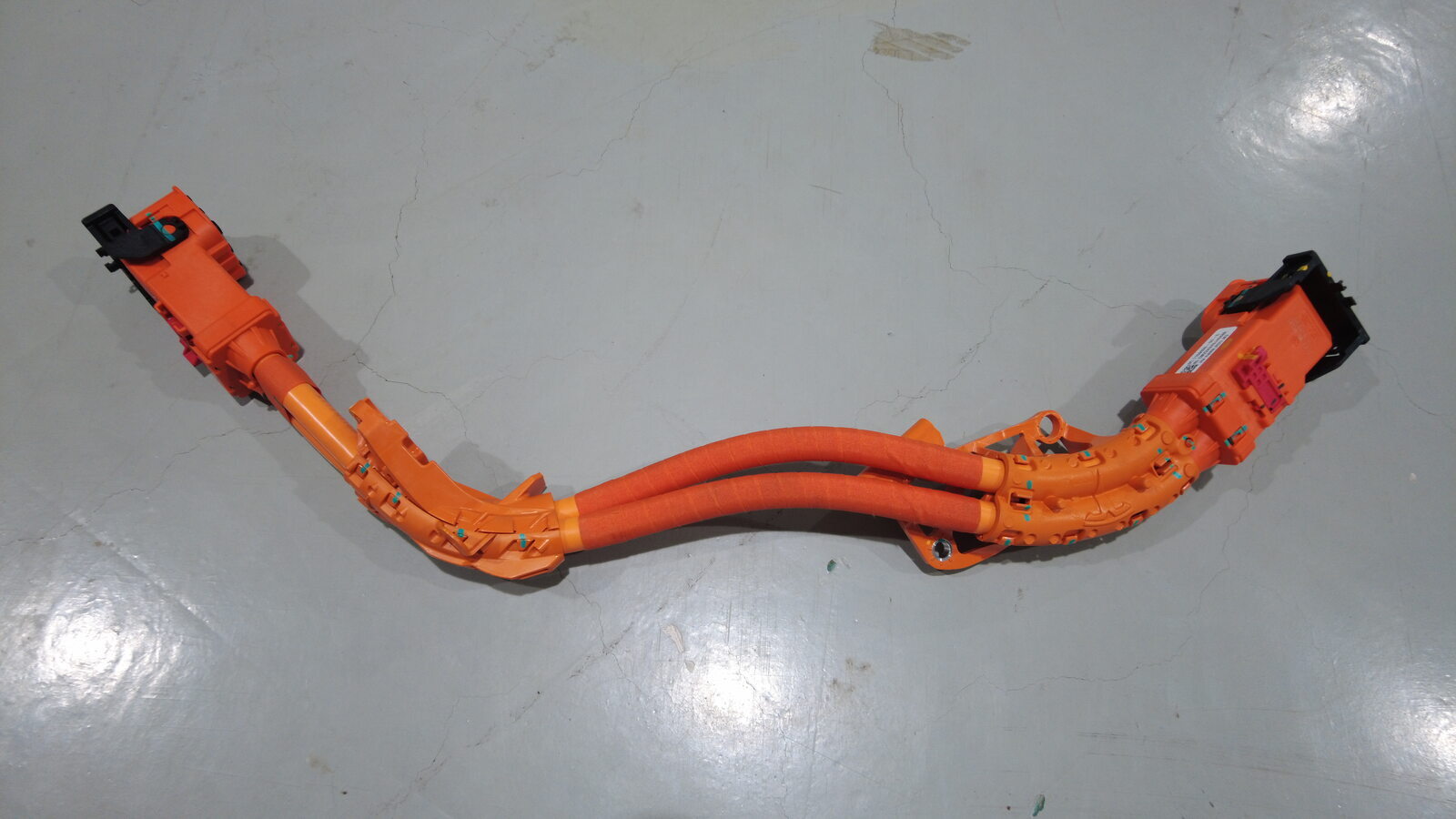

将后驱动单元高压线束从后驱动单元和后副车架总成上拆下。

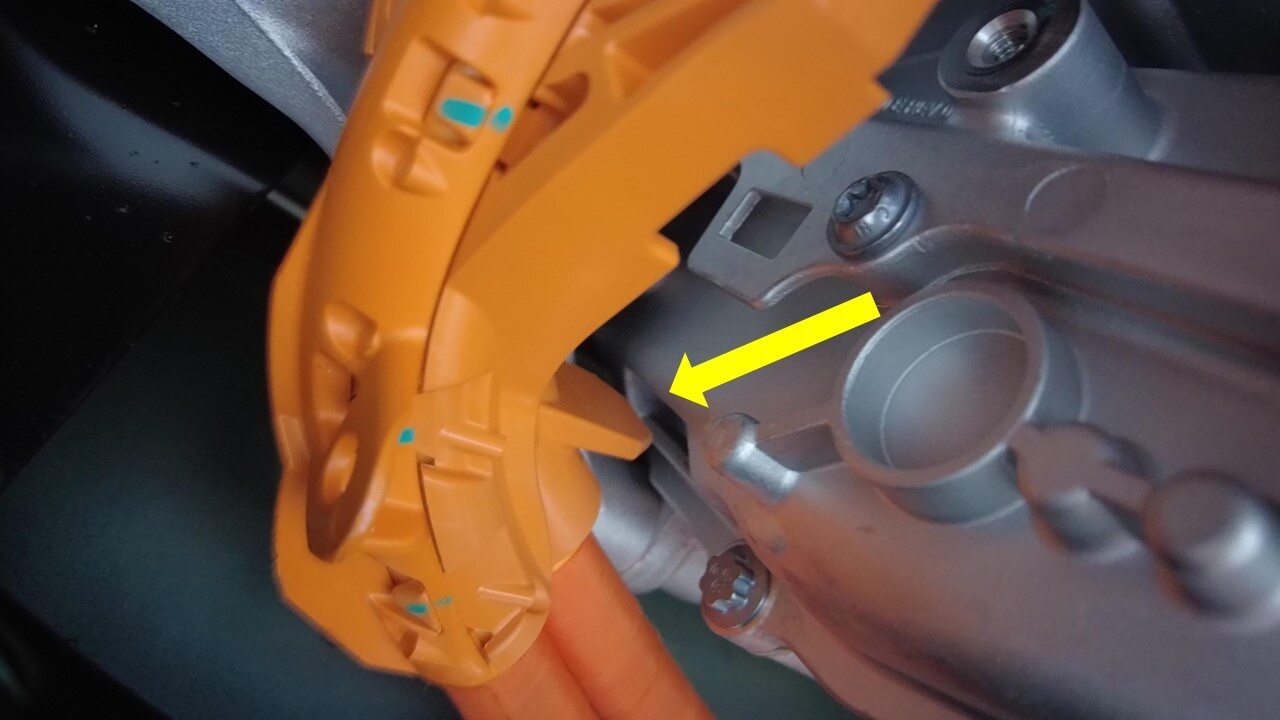

注旋转线缆，将其布设在副车架和后驱动单元总成以及电池之间。切勿强行拉拽后驱动单元软管。
安装
-

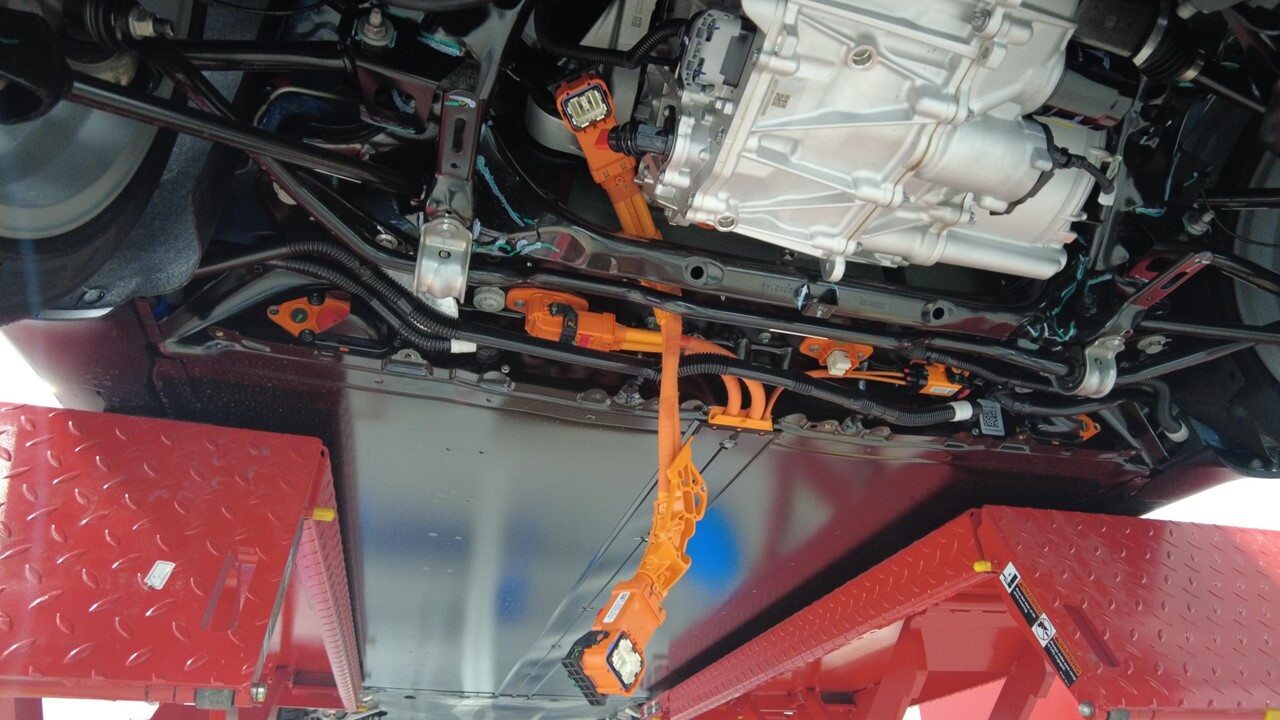

将后驱动单元高压线束布设在副车架和后驱动单元总成以及电池之间，然后将其旋转到连接位置。
注切勿强行拉拽后驱动单元软管。
-
将后驱动单元高压电缆连接到高压电池。

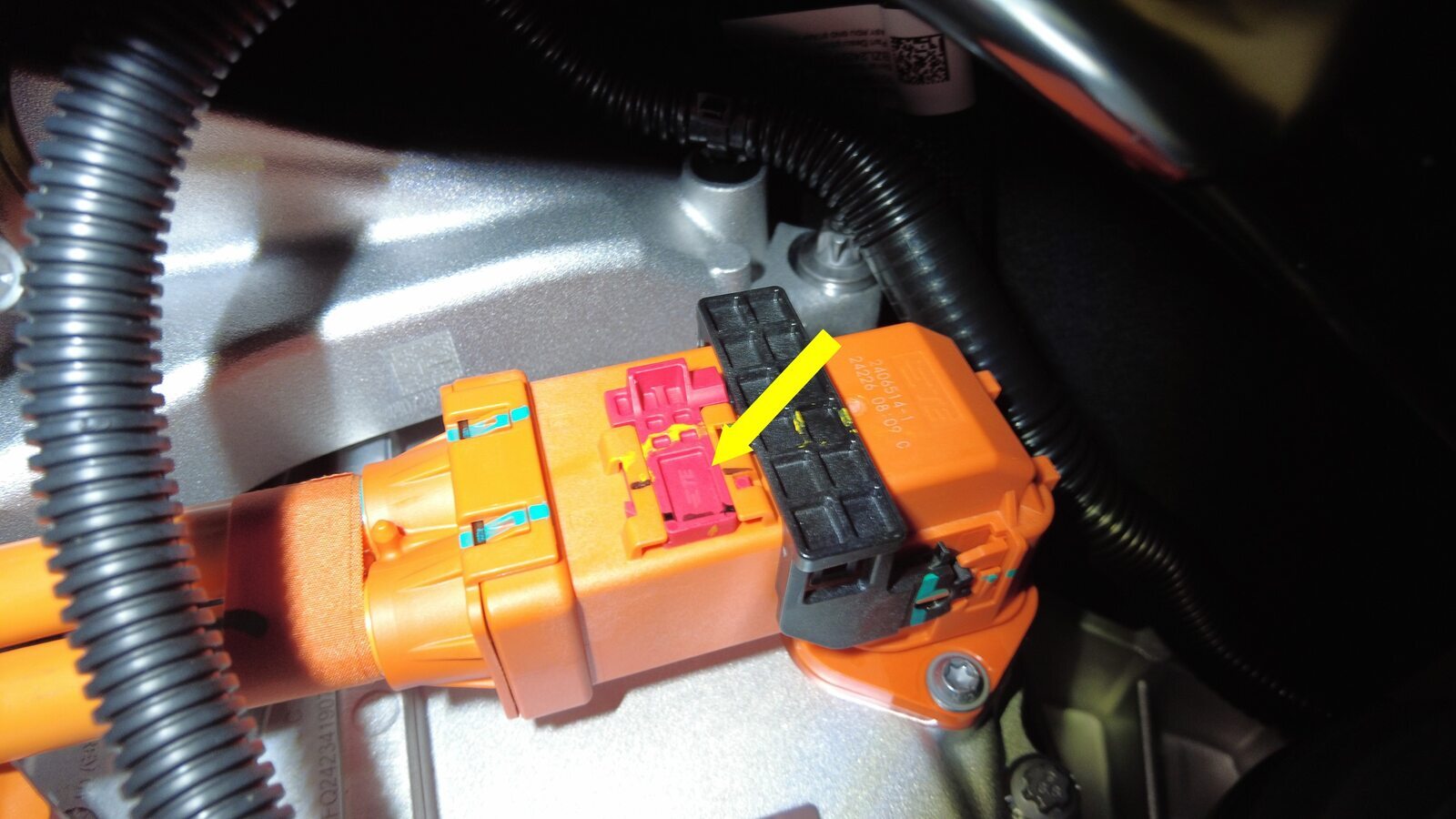

注确保连接前连接器锁与连接器呈 90 度角。注一只手撑起连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置。
-
安装将后驱动单元高压电缆支架固定到高压电池的螺母。10 Nm (7.4 lbs-ft)TIp推荐使用以下工具：
- 10 毫米深套筒
-

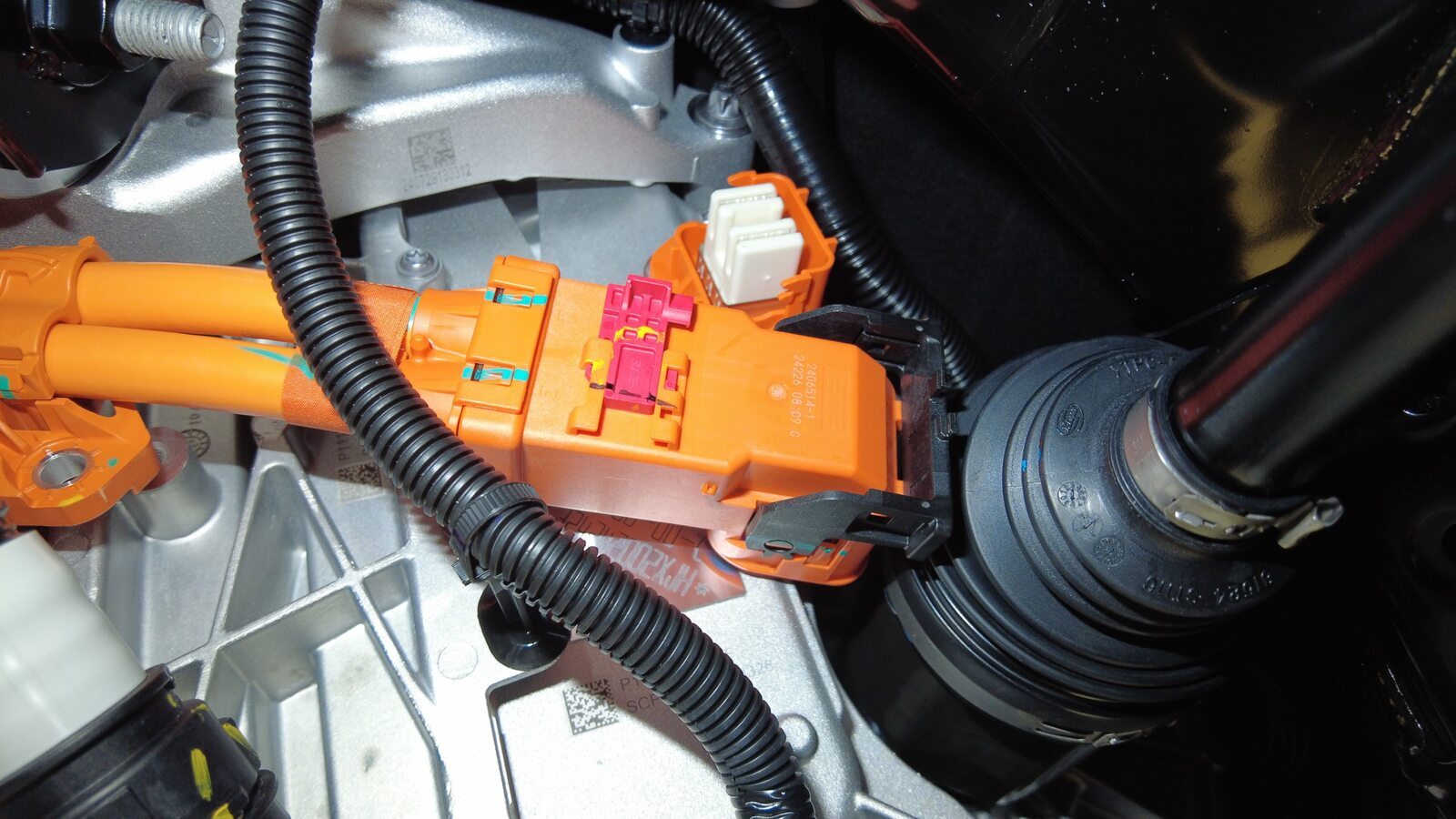

将后驱动单元高压线束连接到后驱动单元。

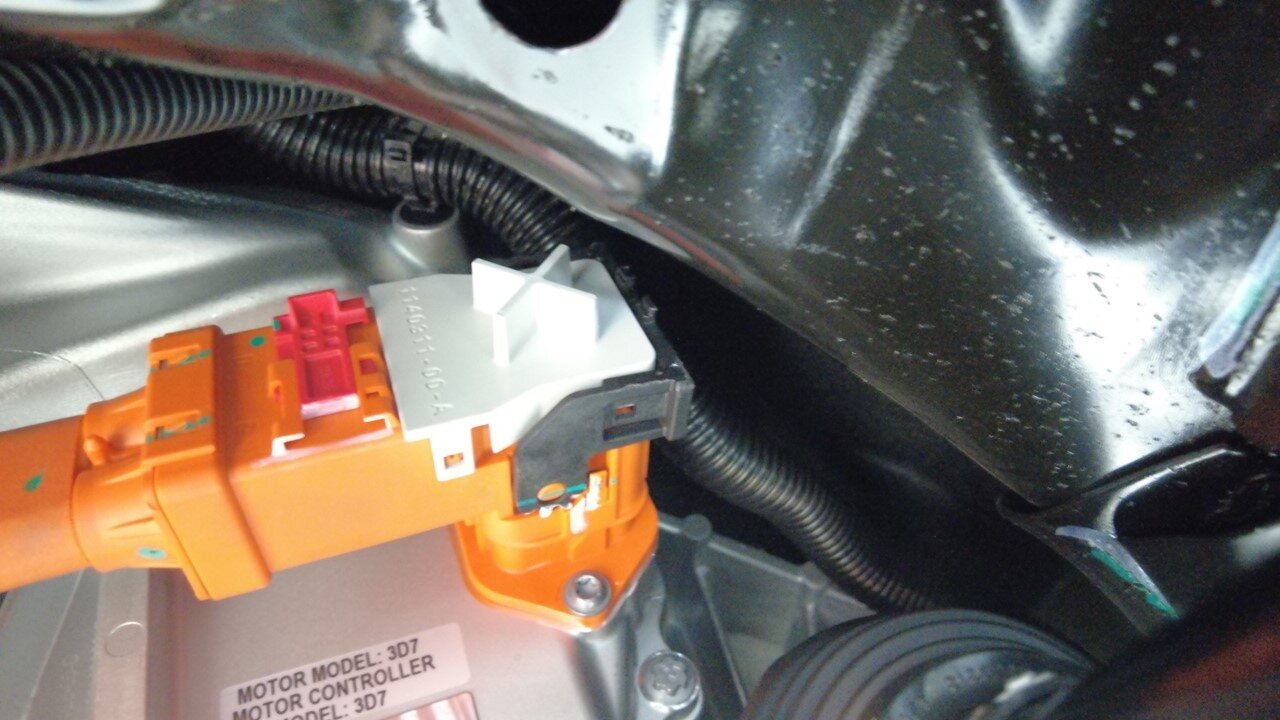

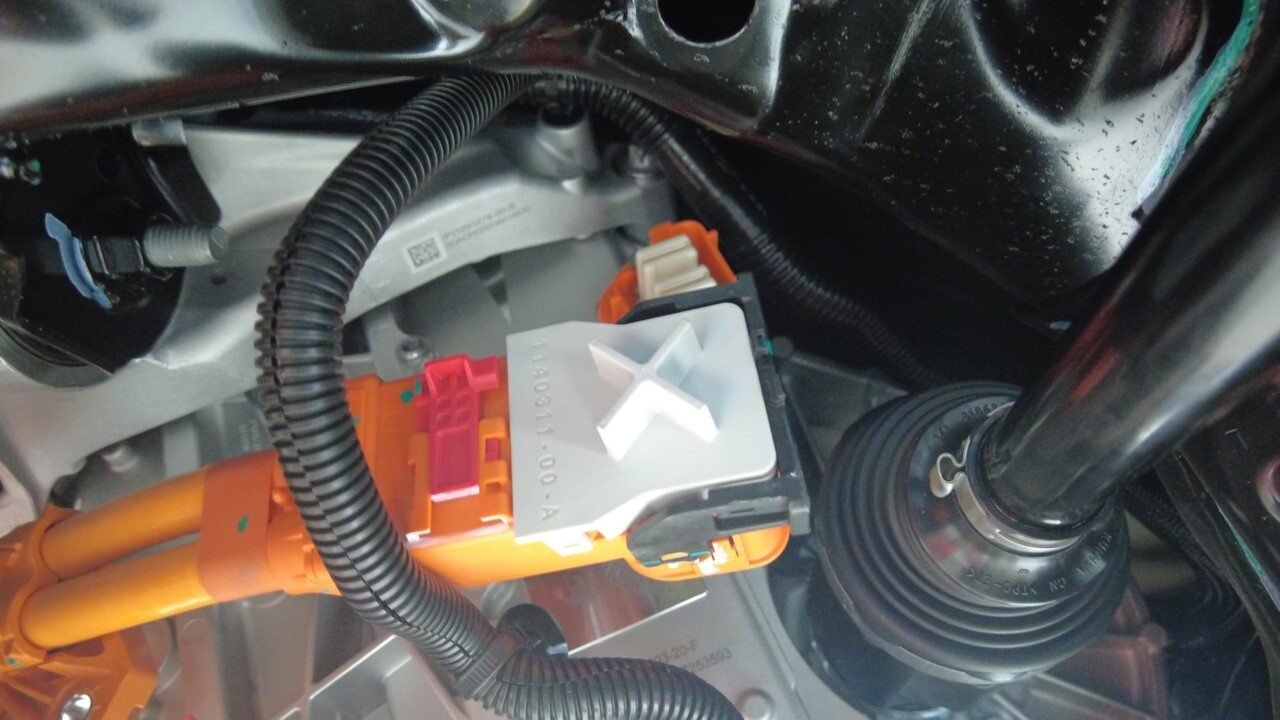

注将高压连接器杆锁安装到后驱动单元高压电缆连接器。将连接器与后驱动单元对齐，然后在完全锁紧连接器之前拆下高压连接器杆锁。注一只手撑起连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置。
-
安装将后驱动单元高压电缆支架固定到后驱动单元的螺栓。10 Nm (7.4 lbs-ft)TIp推荐使用以下工具：
- 已绝缘 10 毫米 12 角深套筒
- 脱下高压绝缘手套。
- 安装高压电池后滑板。请参阅高压电池总成 - 滑板 - 后（拆卸和更换）。
- 连接低压电池电源。请参阅低压电源（断开和连接）。
- 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
- 将车辆从举升机上移走。
