空调压缩机支架 ((拆卸和更换))

校正代码 1820020202 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格空调压缩机支架 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将接地带固定到空调压缩机的螺栓
7 Nm (5.2 lbs-ft)
  • T25 梅花套筒
重复使用
将空调压缩机总成固定到支柱塔支架的螺栓(2 个)
31 Nm (22.9 lbs-ft)
  • 15 毫米套筒
重复使用
将空调压缩机支架固定到空调压缩机的螺栓(3 个)
9 Nm (6.6 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 拆下低压电源。请参阅16 V 锂离子电池 ((拆卸和安装))
  3. 松开连接器锁片,然后断开左前支柱塔附近的高压互锁回路连接器。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 小型软握尖凿,90 度尖嘴,6 英寸
  4. 松开连接器锁片,然后将空调逻辑电气连接器从空调压缩机上断开。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 小型软握尖凿,90 度尖嘴,6 英寸
  5. 使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。

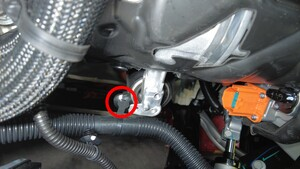

  6. 拆下将接地带固定到空调压缩机的螺栓,然后将接地带置于一旁。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  7. 使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子。
  8. 使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子(4 个)。

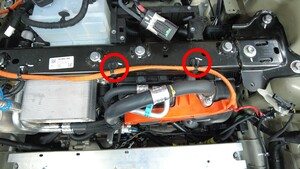

  9. 使用卡子撬具松开将空调压缩机高压线束固定到减震塔支架的定位夹(2 个)。
    Informational PurposesAn informational icon, calling your attention
    向上拉动夹子以辅助拆卸。请勿向上拉动高压电缆。

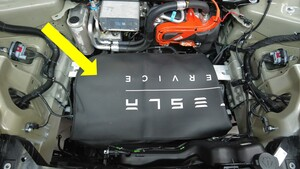

  10. 在前备箱储物单元加固梁上放置翼子板盖板 (1115212-00-A),以免损坏其他部件。

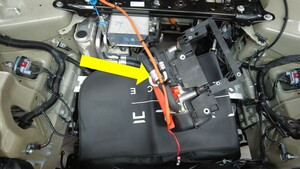

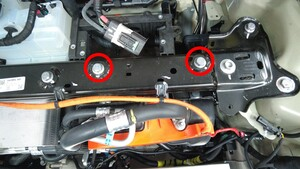

  11. 在协助下,拆下将空调压缩机总成固定到支柱塔支架的螺栓(2 个),然后在支柱塔支架下方,将总成朝车头方向小心移动。将空调压缩机总成放置在前备箱储物单元前部加固梁上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿将空调压缩机放置在高压连接器上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒

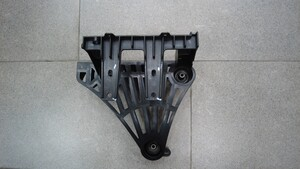

  12. 在协助下,拆下将空调压缩机支架固定到空调压缩机的螺栓(3 个),然后将支架从压缩机上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

安装

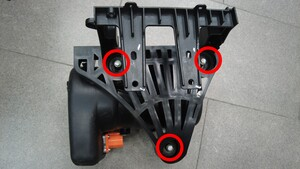

  1. 将空调压缩机支架放置在空调压缩机上,然后安装将支架固定到压缩机的螺栓(3 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  2. 在协助下,从支柱塔支架下方支撑空调压缩机总成,手动预拧将空调压缩机总成固定到支架的螺栓(2 个),然后紧固螺栓。
    31 Nm (22.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
  3. 取走前备箱储物单元支撑梁上的翼子板盖板。
  4. 安装将空调压缩机高压线束固定到减震塔支架的定位夹(2 个)。
  5. 安装将冷却液软管固定到空调压缩机支架的卡子(4 个)。
  6. 安装将冷却液软管固定到空调压缩机支架的卡子。
  7. 将接地带放置在空调压缩机上,然后安装将接地带固定到空调压缩机的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  8. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  9. 将空调压缩机逻辑电气连接器与空调压缩机相连,然后接合锁片。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  10. 连接左前支柱塔附近的高压互锁回路连接器,然后接合锁片。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  11. 安装低压电源。请参阅16 V 锂离子电池 ((拆卸和安装))
  12. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
