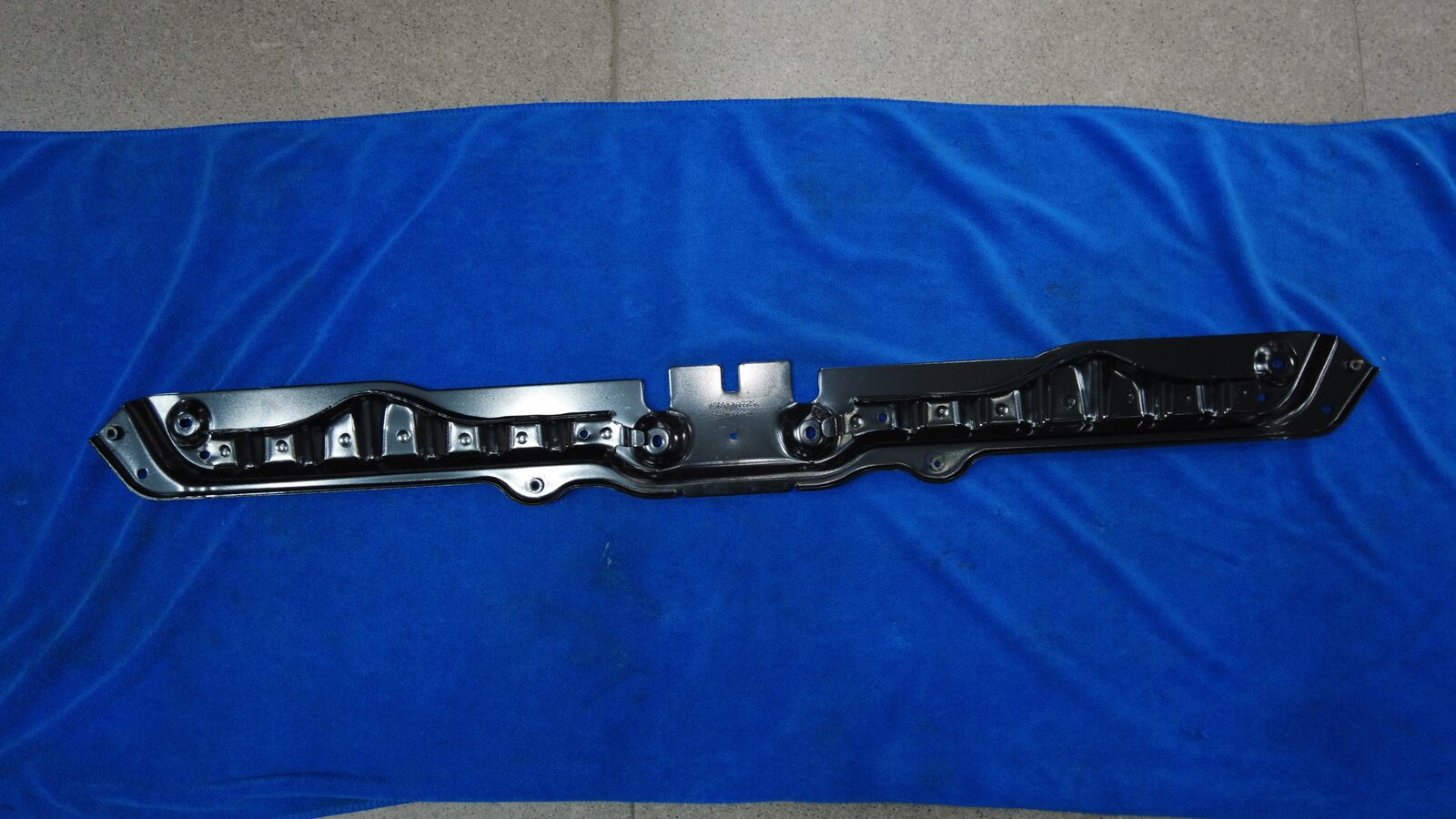

前防滑板 ((拆卸和更换))

校正代码 1601010302 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前防滑板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前/右前轮毂内衬固定到车身的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
重复使用
用于固定前滑板的螺栓
13 Nm (9.6 lbs-ft)
  • 棘轮/扭矩扳手
  • 外梅花套筒 Plus EP10
重复使用

拆卸

  1. 拆下后流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

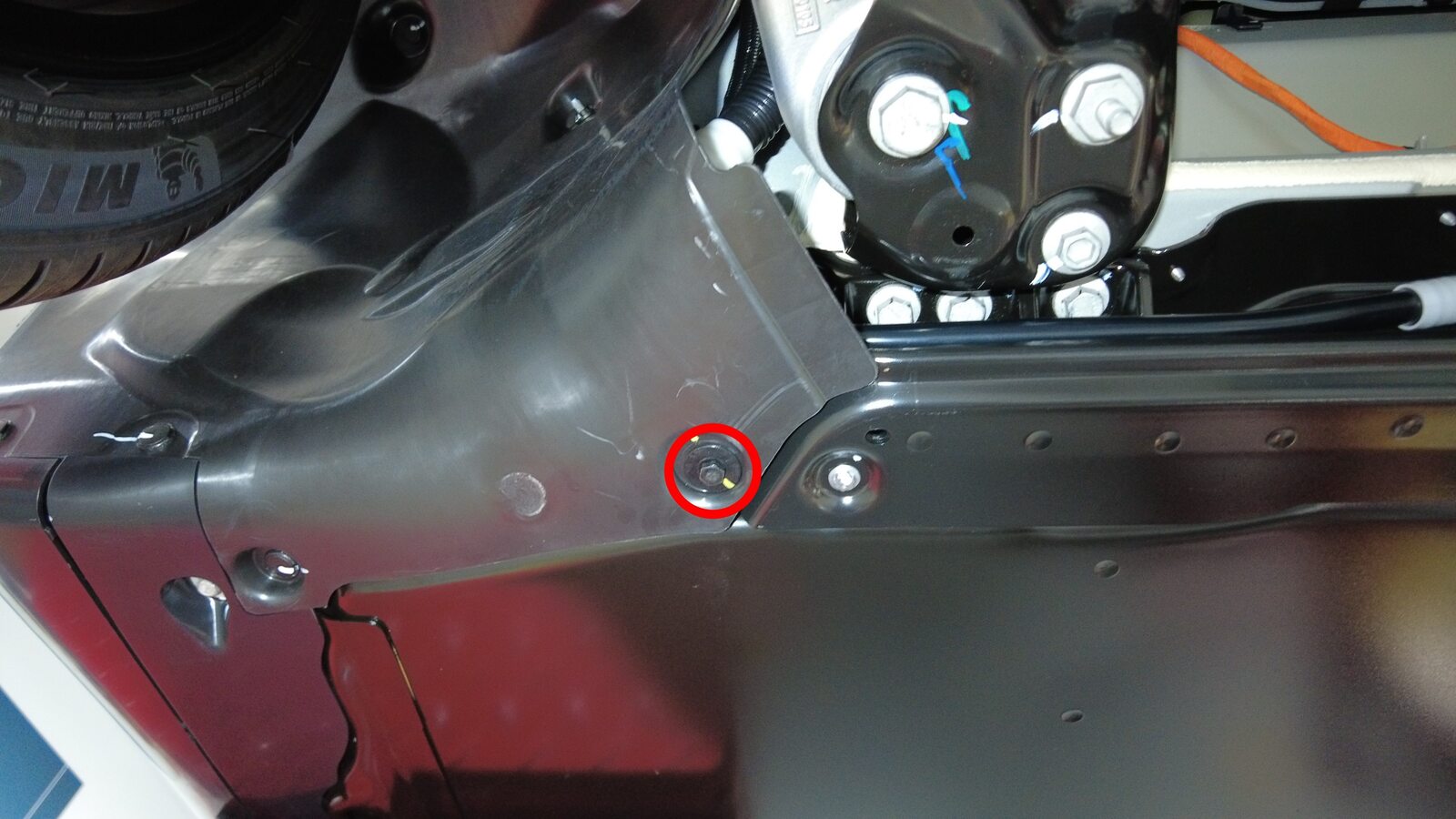

  2. 拆下将左前轮毂内衬固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

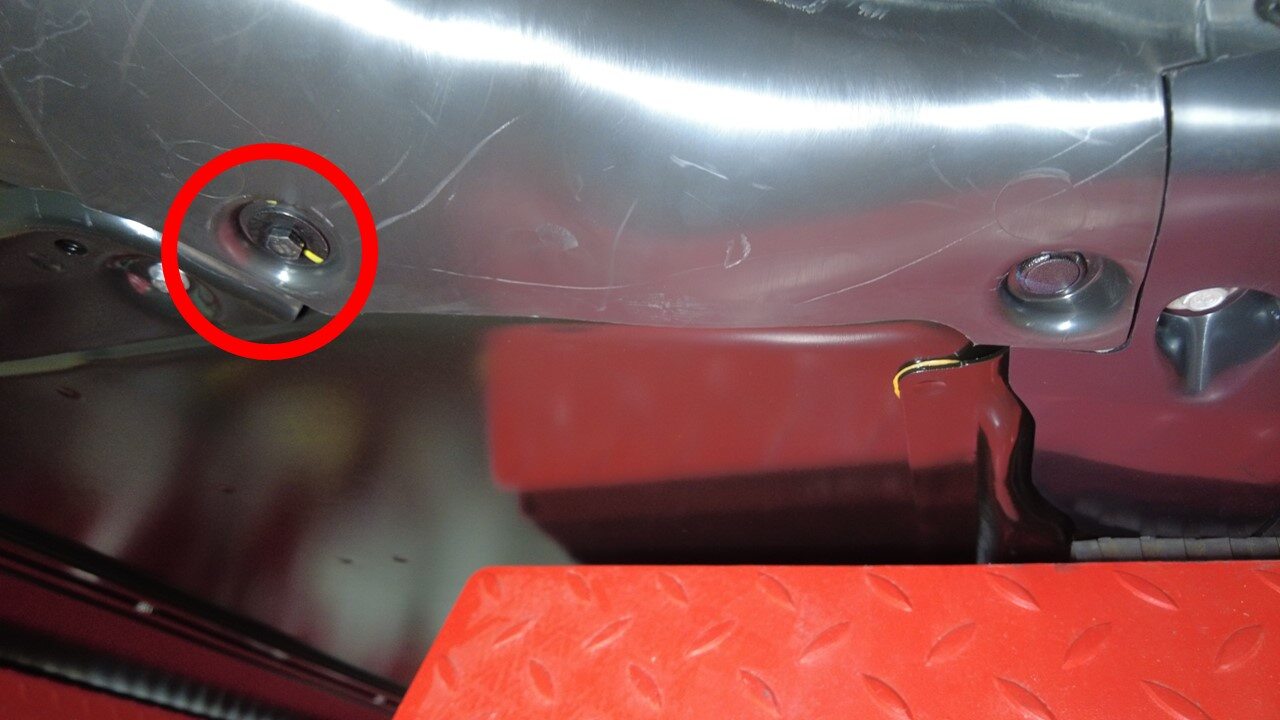

  3. 拆下将右前轮毂内衬固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

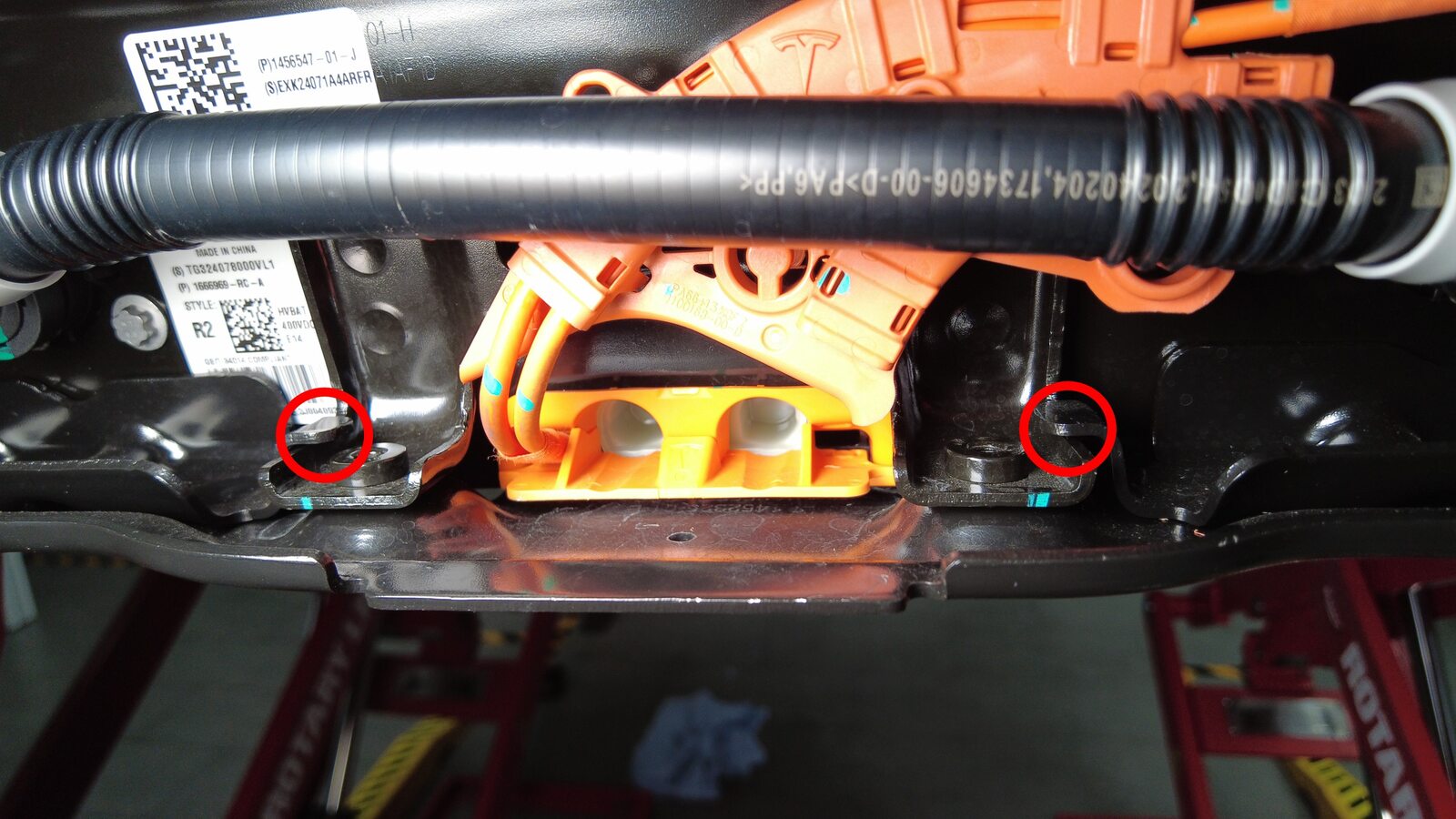

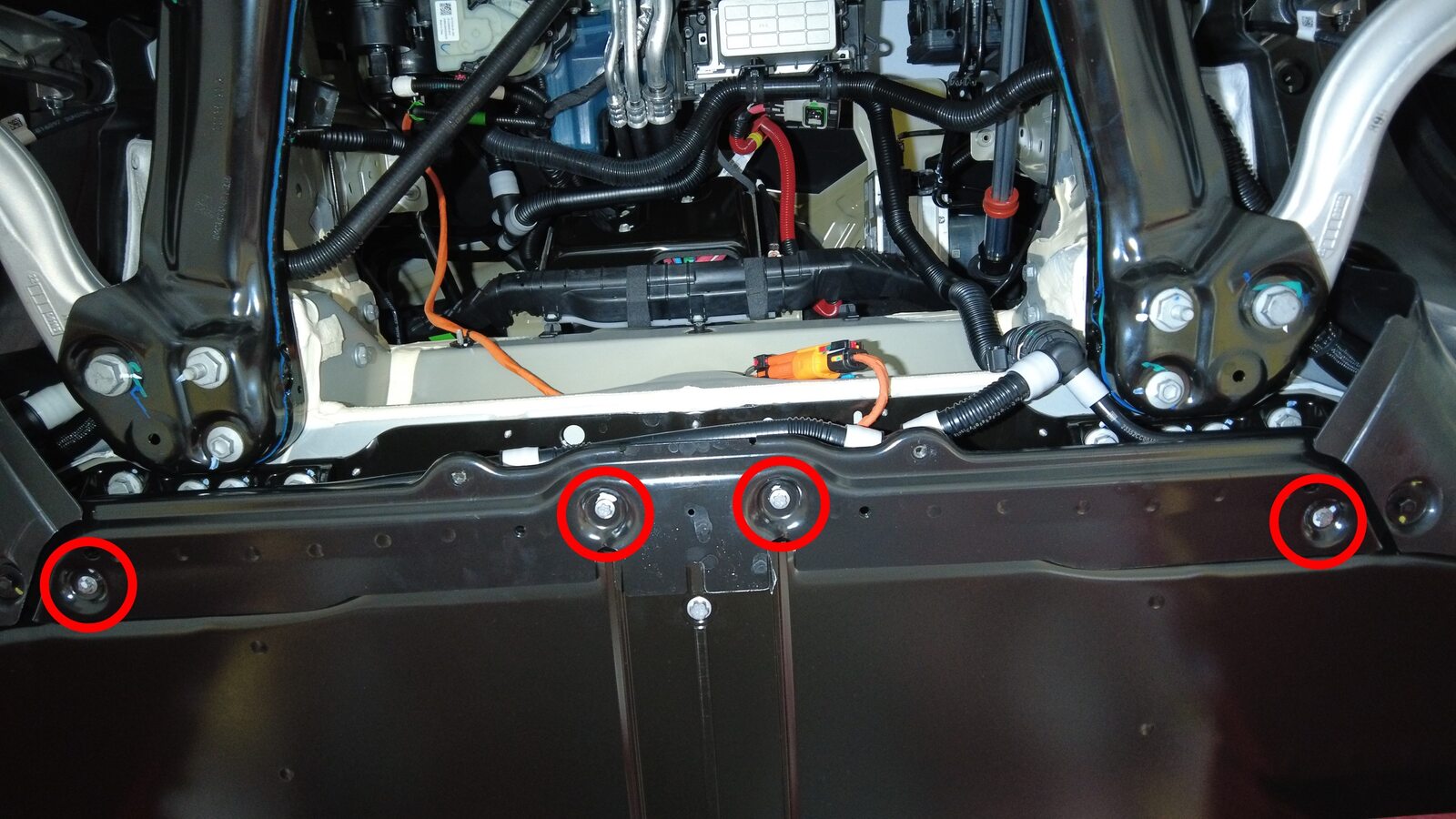

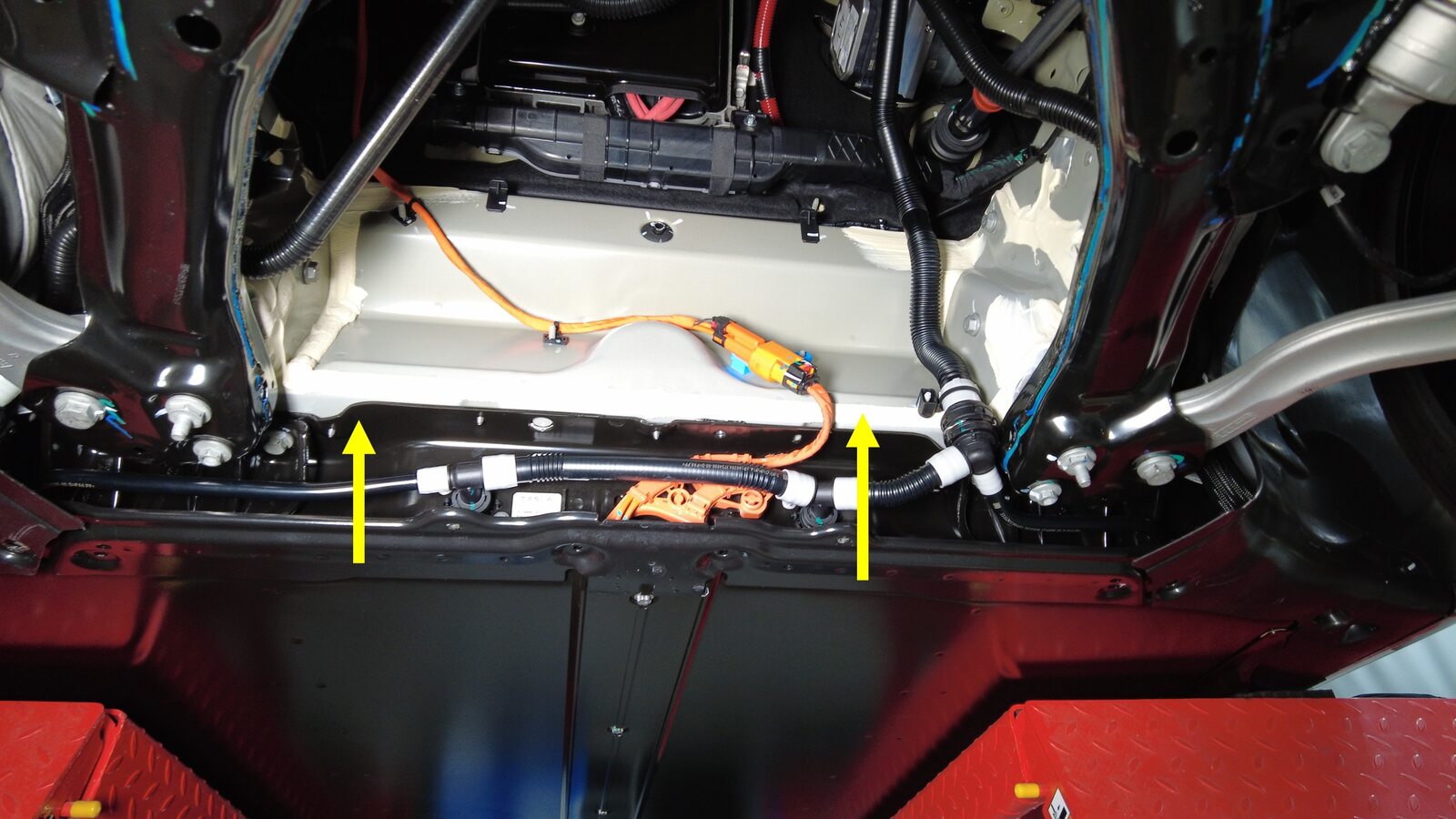

  4. 拆下将滑板固定到高压电池的下部螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 外梅花套筒 Plus EP10

安装

  1. 安装将滑板固定到高压电池的下部螺栓(4 个)。
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 外梅花套筒 Plus EP10
  2. 安装将左前轮毂内衬固定到车身的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  3. 安装将右前轮毂内衬固定到车身的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  4. 安装后流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
