2nd Row Seat Assemblies -2nd Row Seatback - Right Hand - Pur Black ((拆卸和更换))

校正代码 1305010022 FRT 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排右侧座椅总成。请参阅 2nd Row Seat 5 Seater - RH ((拆卸和安装))

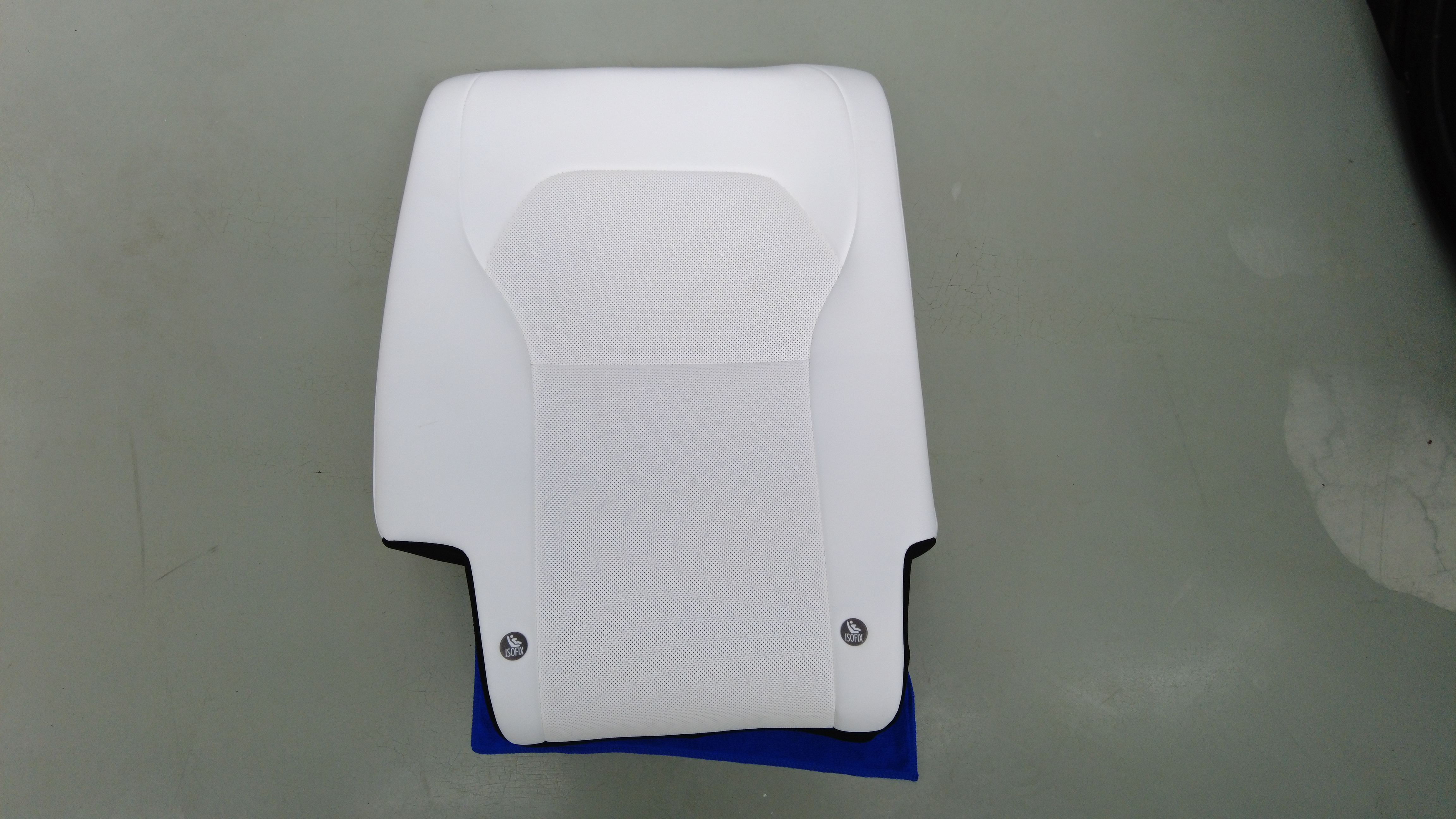

  2. 在协助下,将第二排右侧座椅总成放置到有垫层的表面。
    Informational PurposesAn informational icon, calling your attention
    必要时将总成稳固住。
  3. 拆下第二排右侧座椅头枕。请参阅 2nd Row - Outer Headrest ((拆卸和更换))
  4. 拆下第二排右侧座椅头枕内外导锁。请参阅 2nd Row Height Adjuster Guide - RH ((拆卸和更换))

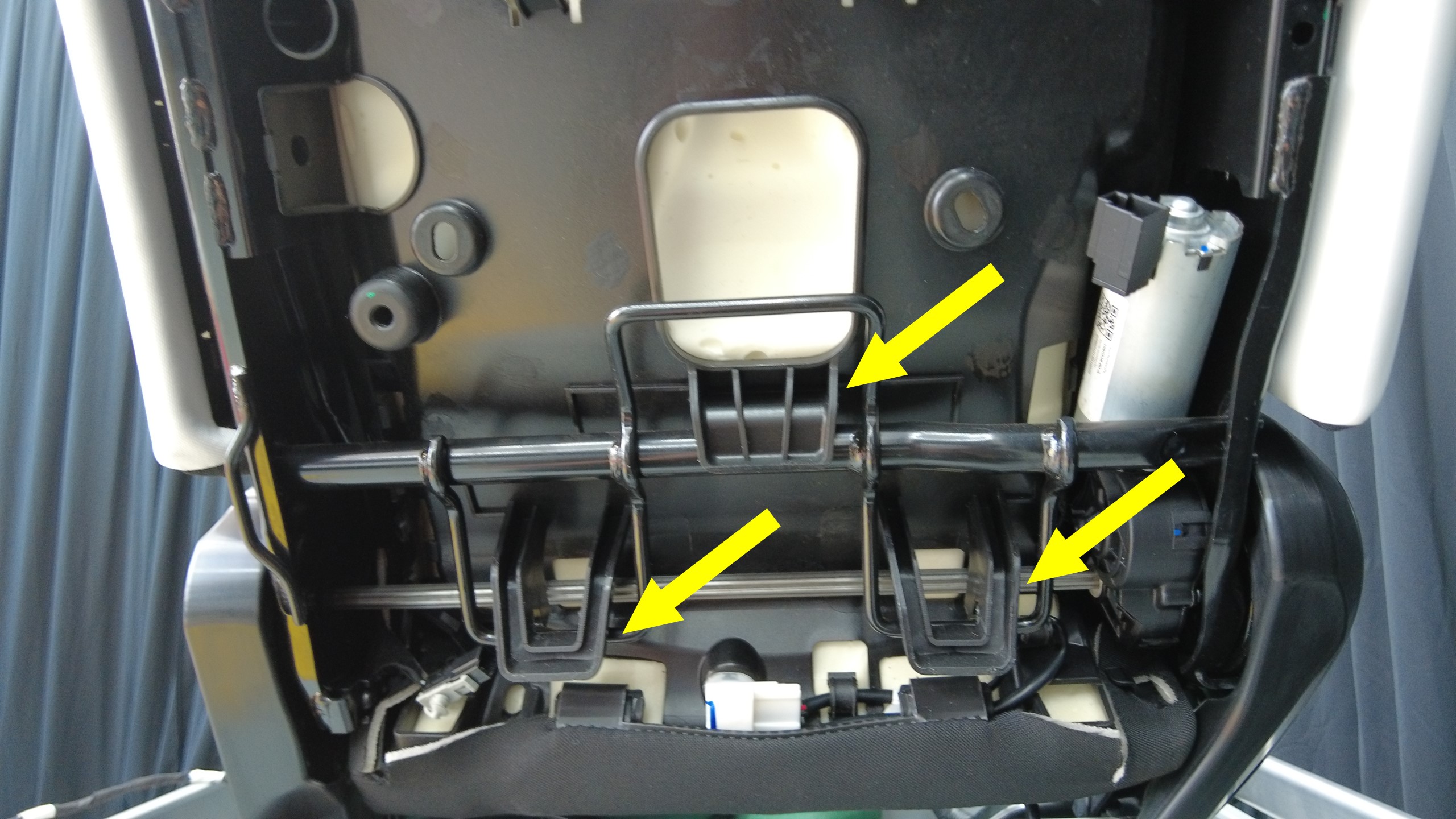

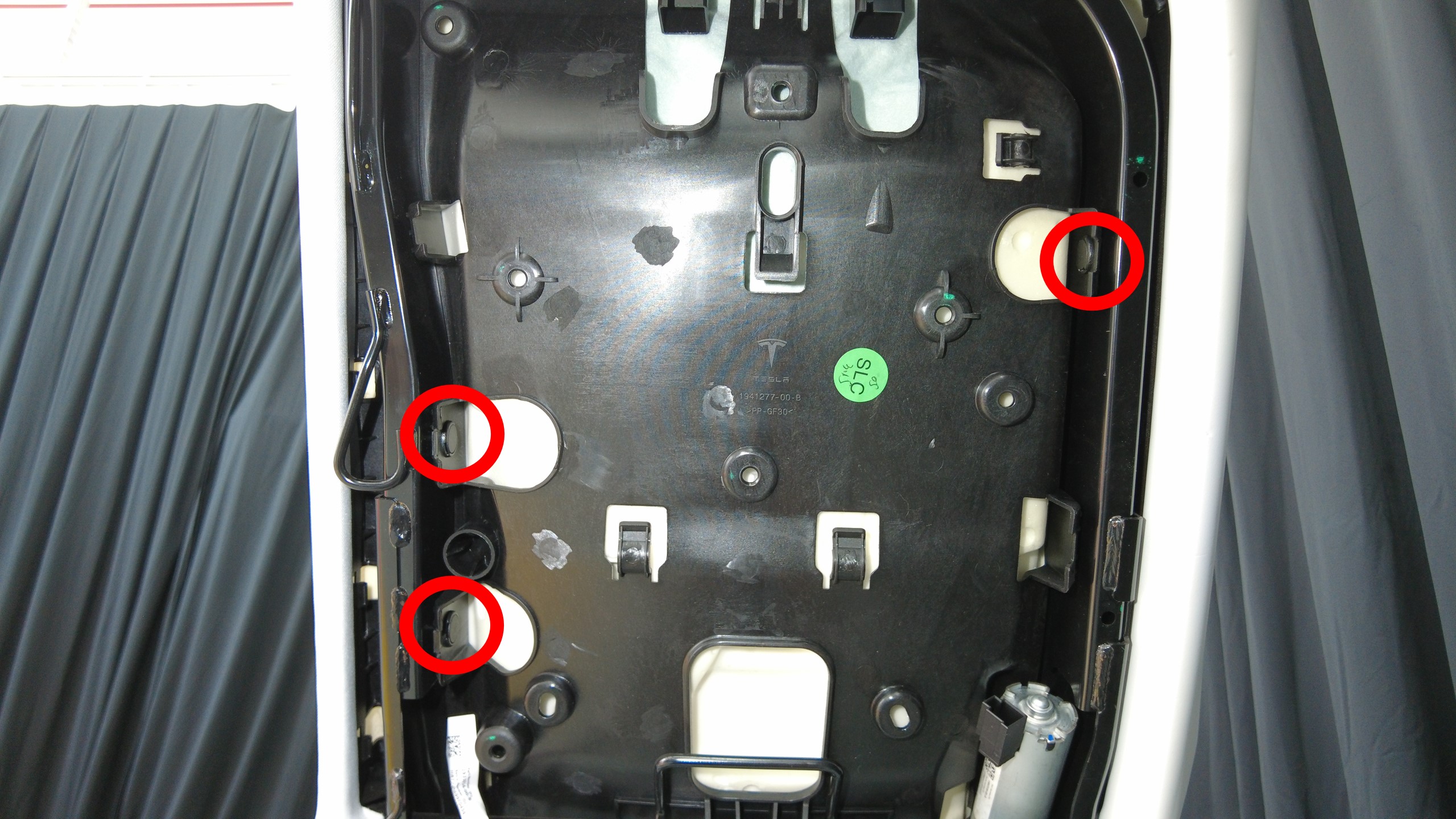

  5. 拆下将第二排右侧座椅靠背基板固定到框架的卡子(3 个)。

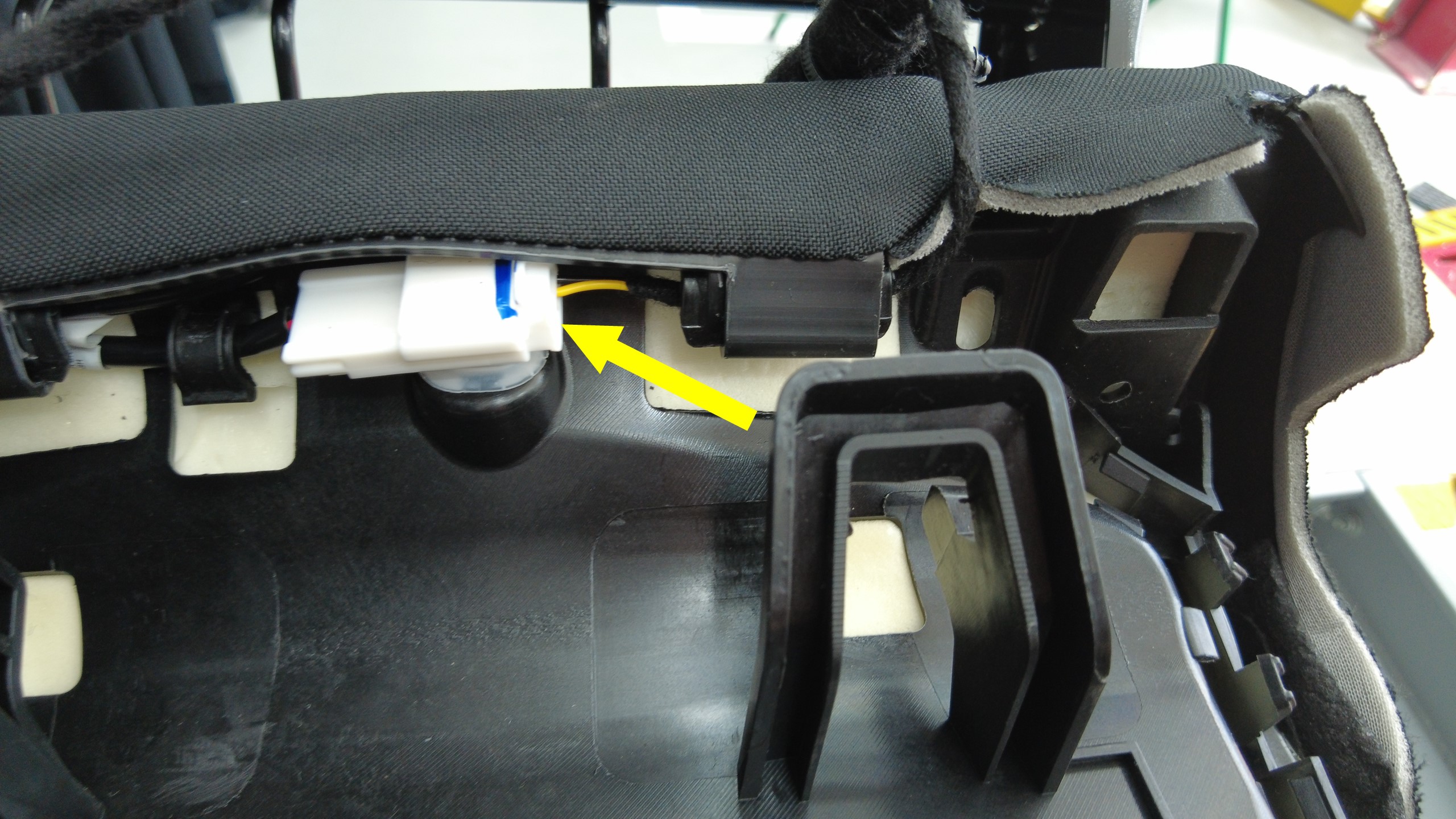

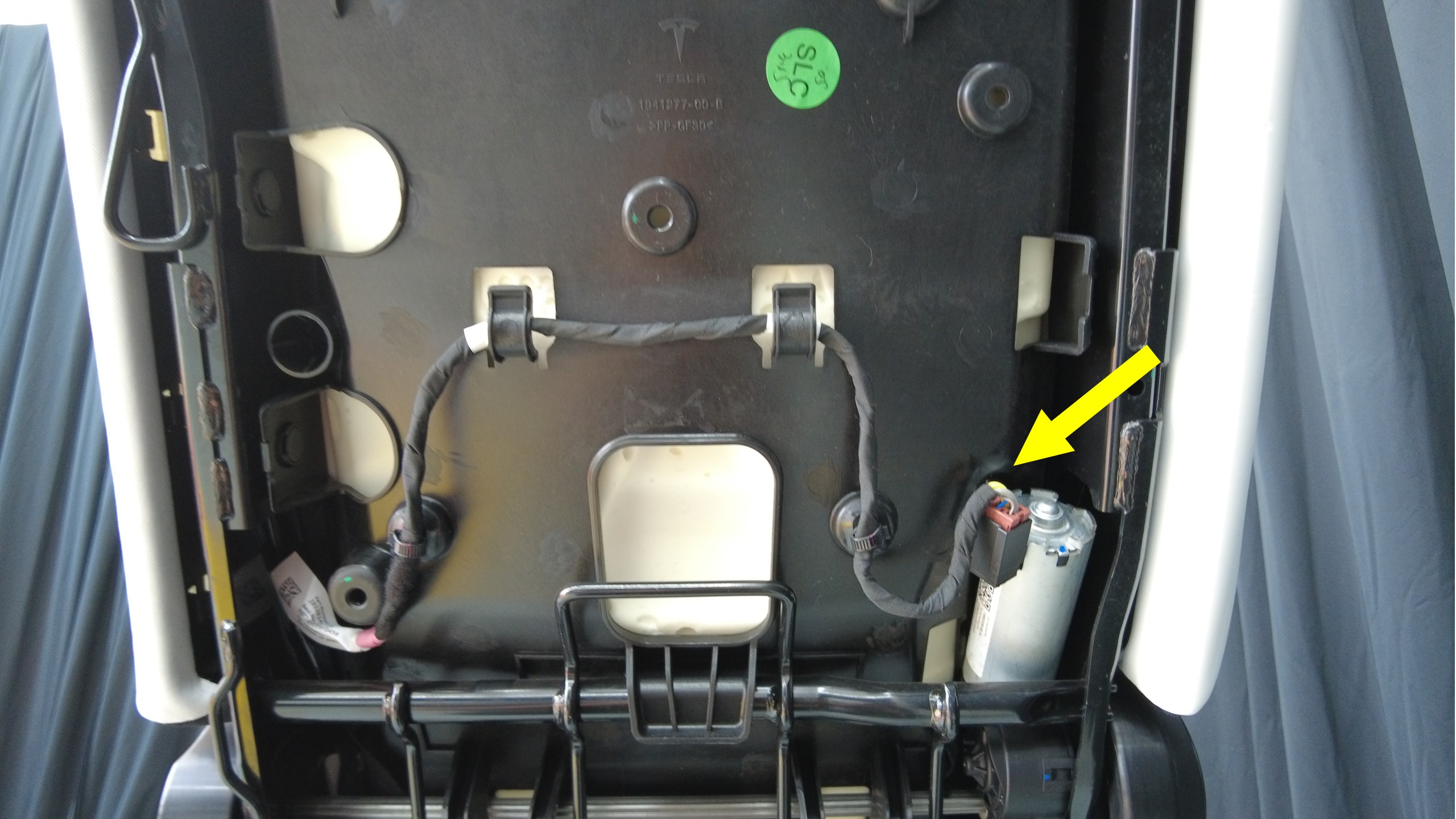

  6. 断开第二排右侧座椅靠背调整电机连接器。

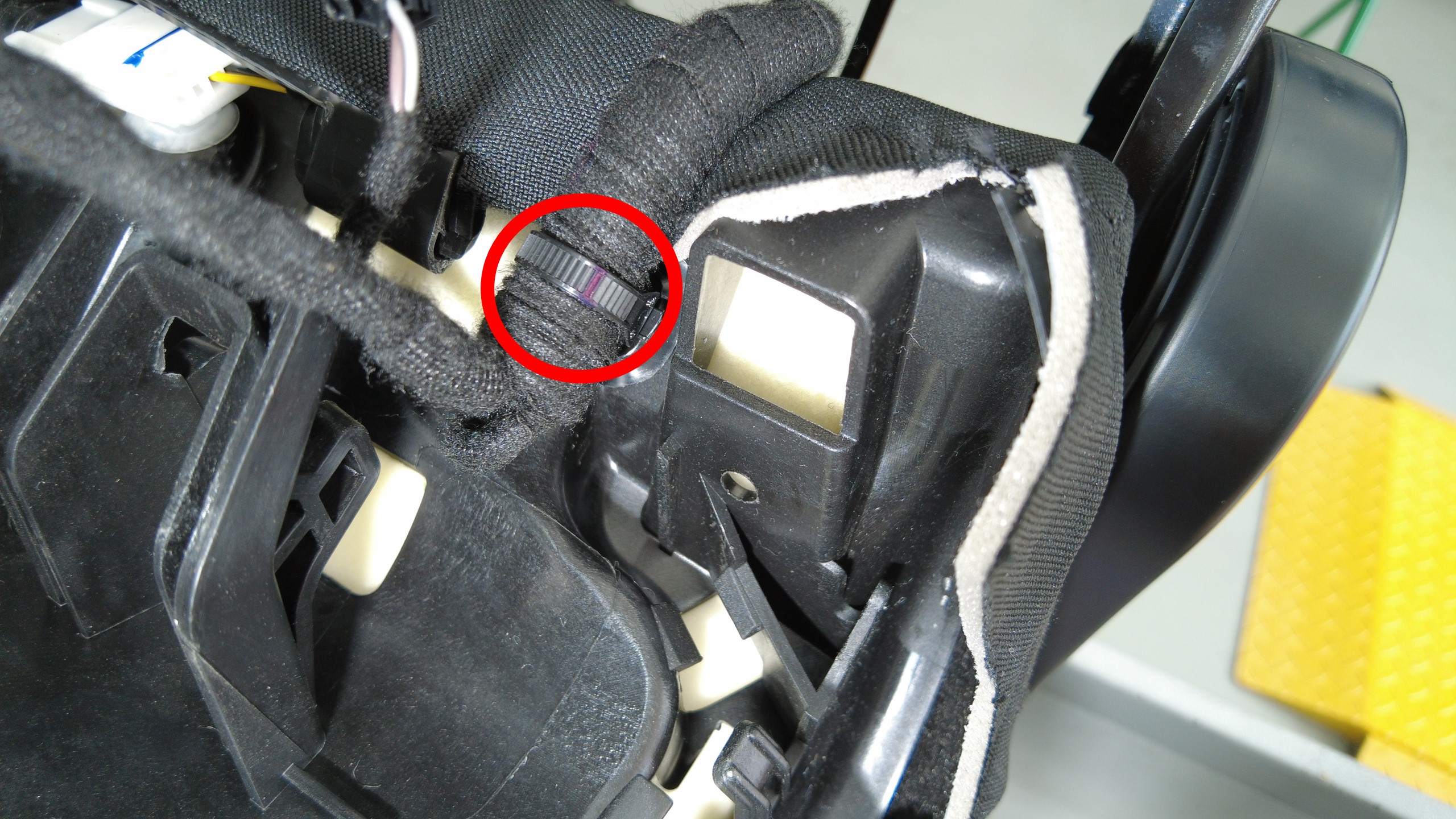

  7. 将第二排右侧座椅靠背调整电机线束从基板上松开。

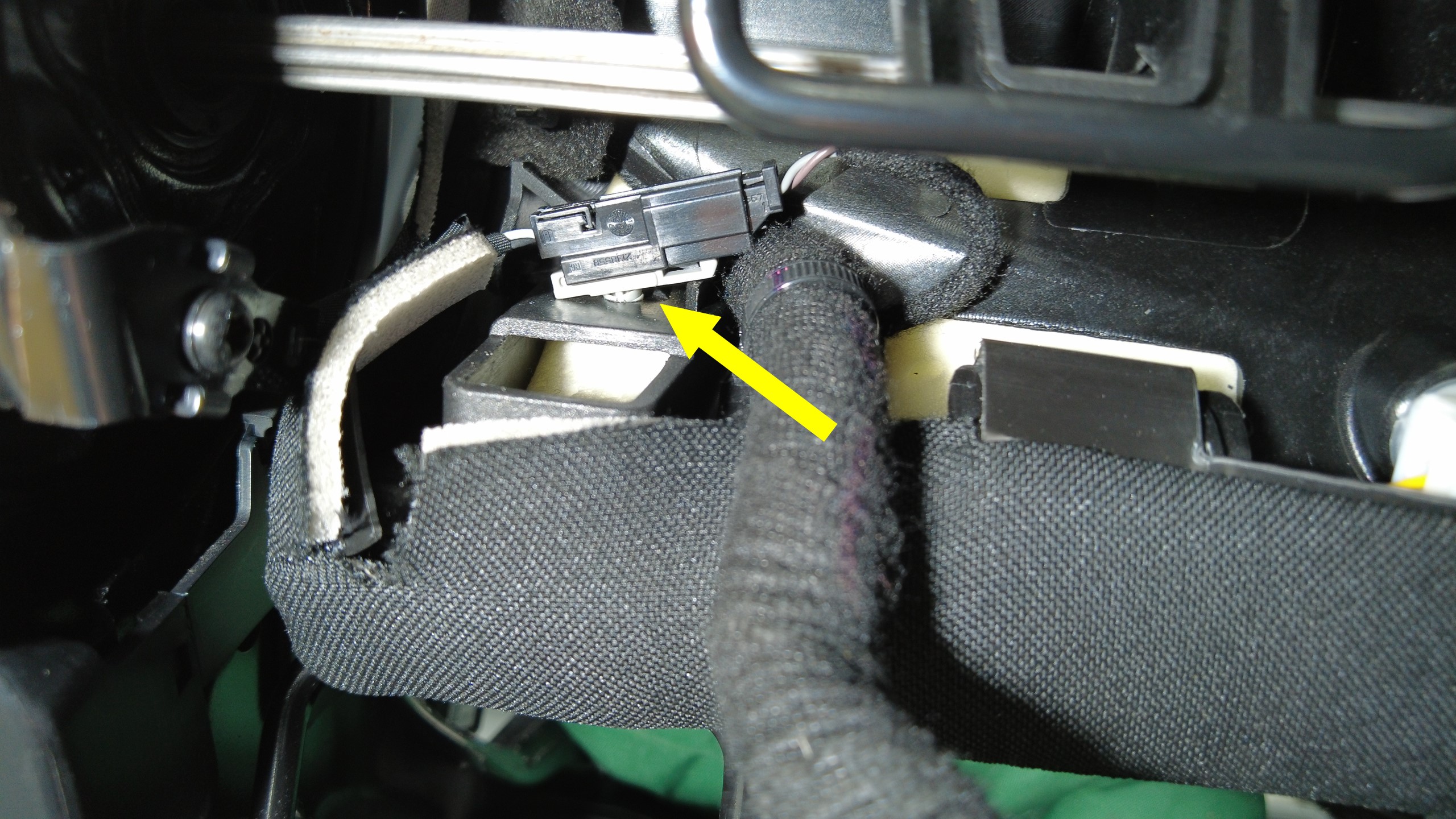

  8. 松开第二排右侧座椅位置传感器连接器卡子。

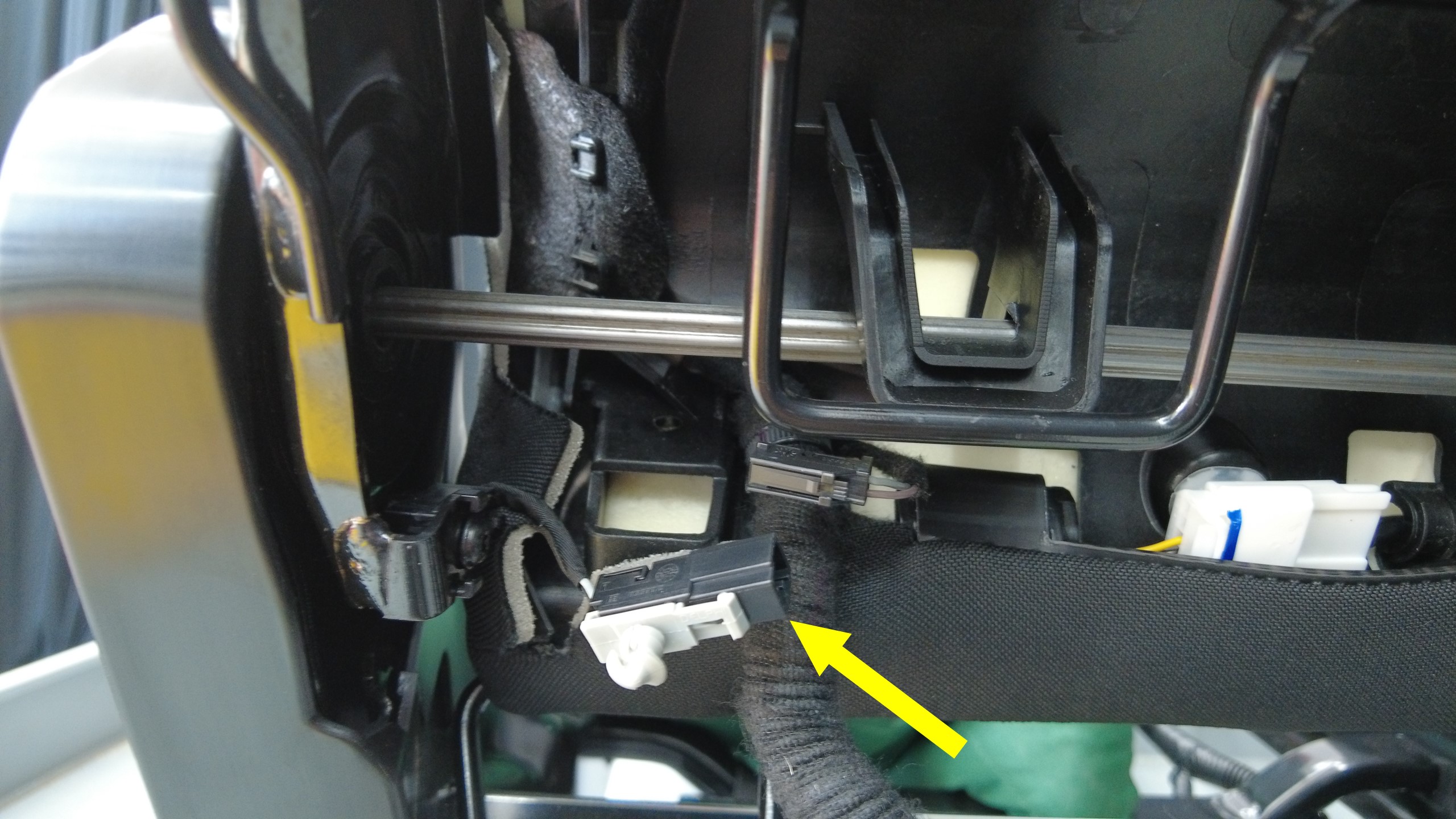

  9. 断开第二排右侧座椅位置传感器连接器。

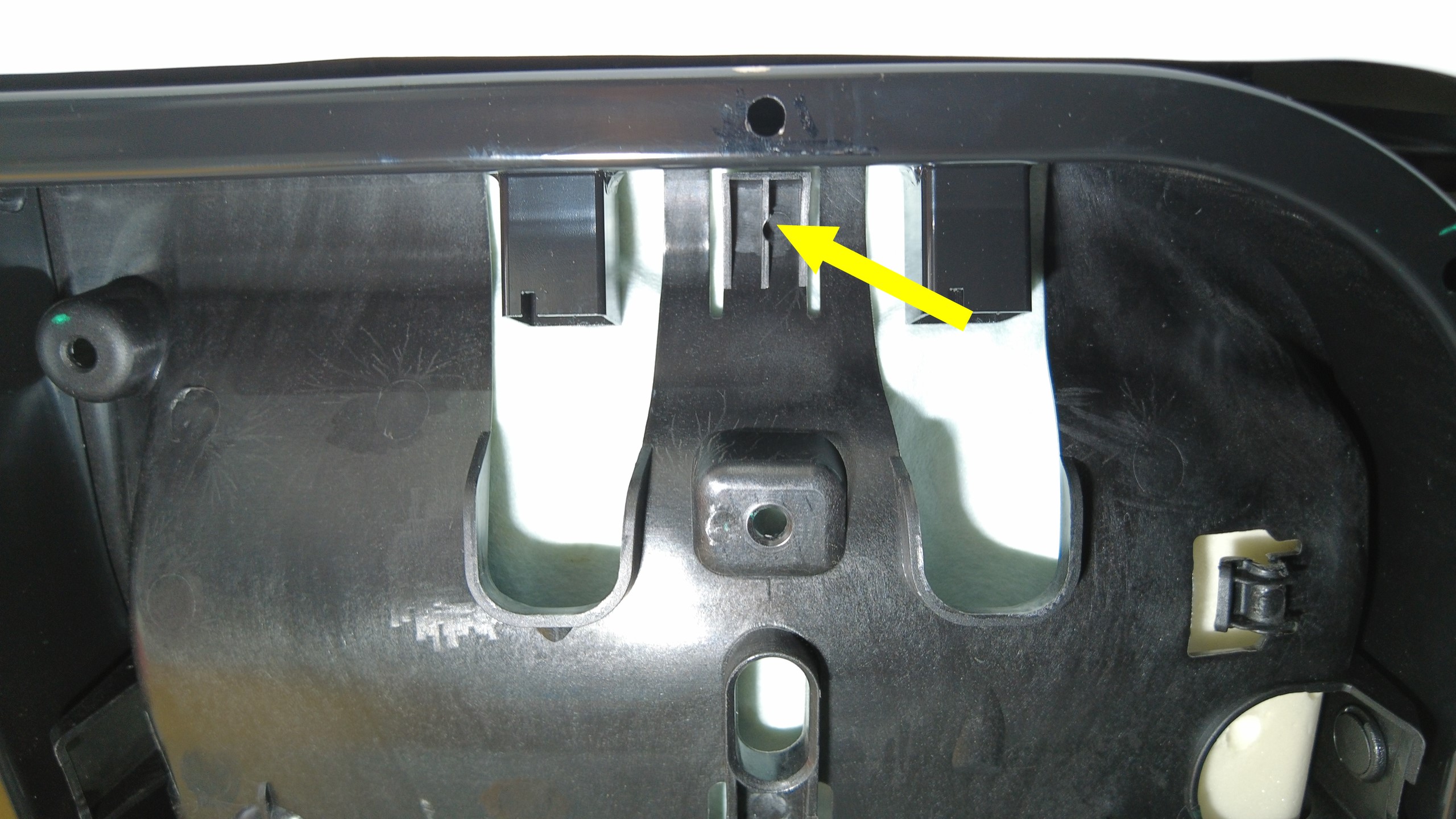

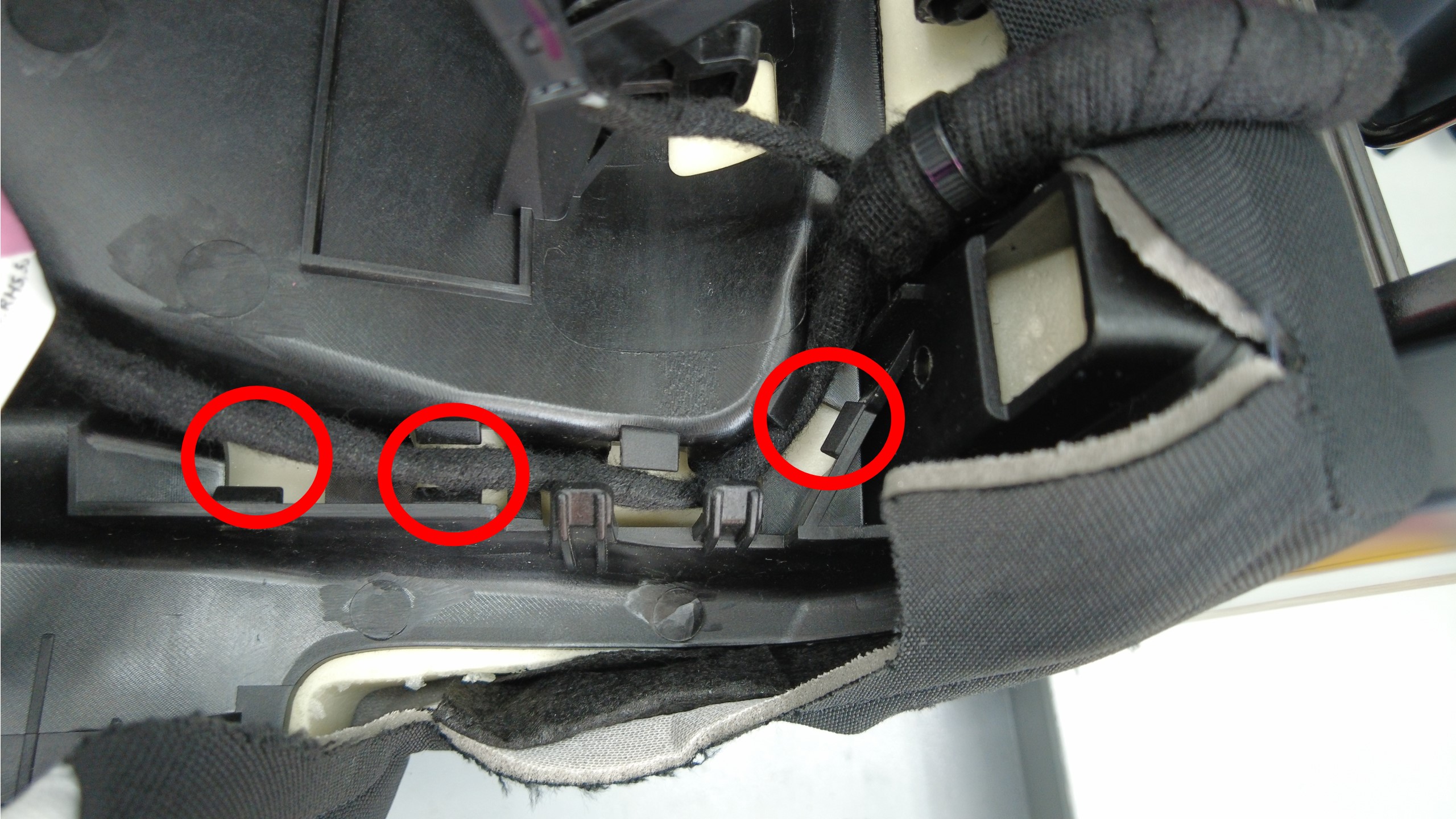

  10. 松开挂钩(3 个)和一个锁片,将第二排右侧座椅基板从框架上拆下。
    Informational PurposesAn informational icon, calling your attention

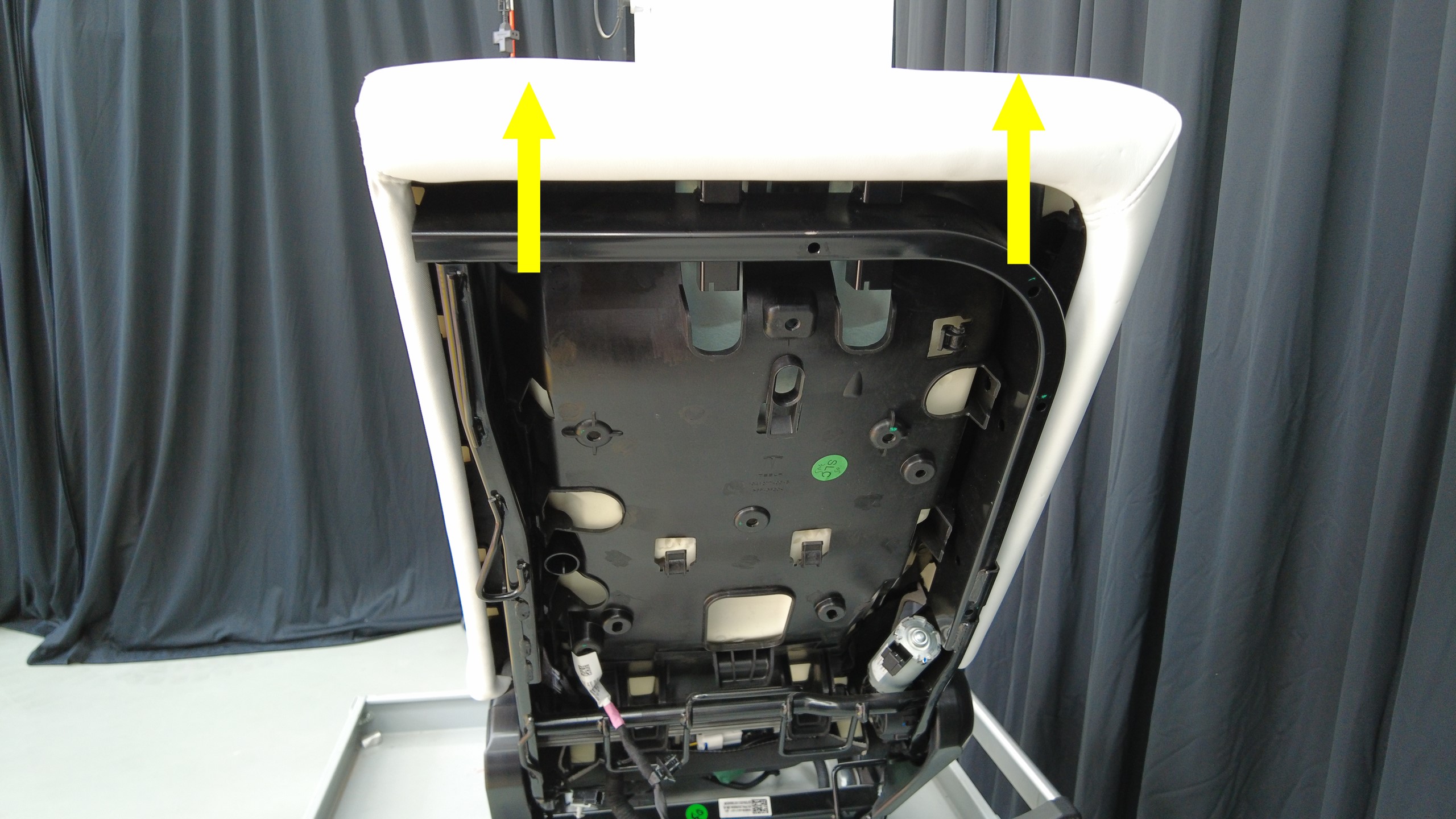

    向前推动锁片,然后向上提起基板,使其与座椅框架脱钩。

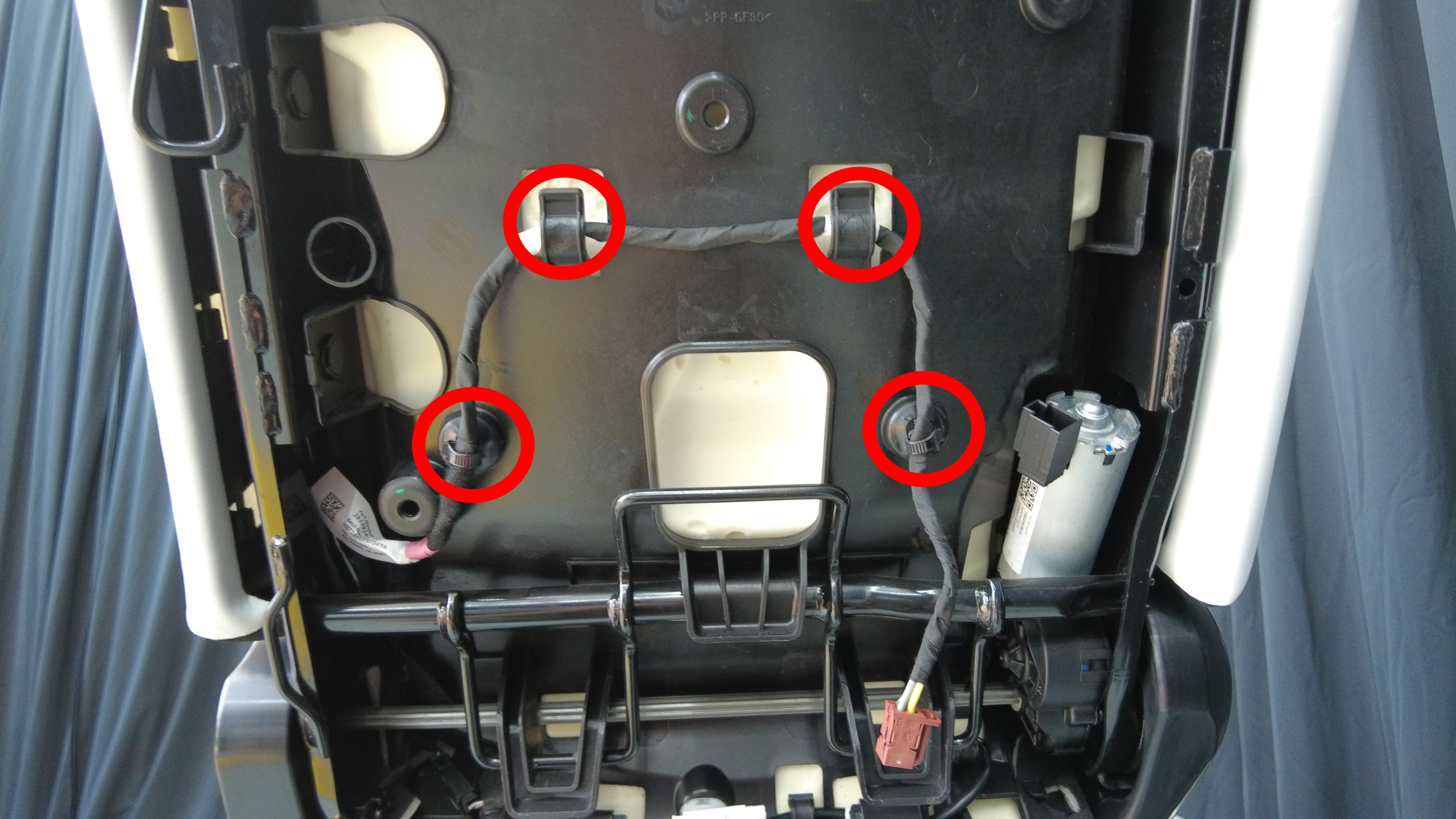

  11. 将第二排右侧座椅靠背线束从外壳上松开,断开连接器,然后将座椅靠背总成从滑轨上拉离。

安装

  1. 连接第二排右侧座椅靠背线束连接器,将线束紧固到外壳上,然后将总成插入滑轨。
  2. 紧固挂钩(3 个)和锁片,将第二排右侧座椅基板安装到框架上。
  3. 连接第二排右侧座椅位置传感器连接器。
  4. 安装第二排右侧座椅位置传感器连接器卡子。
  5. 将第二排右侧座椅靠背调整电机线束安装到基板上。
  6. 连接第二排右侧座椅靠背调整电机连接器。
  7. 安装将第二排右侧座椅靠背基板固定到框架的卡子(3 个)。
  8. 安装第二排右侧座椅头枕内外导锁。请参阅 2nd Row Height Adjuster Guide - RH ((拆卸和更换))
  9. 安装第二排右侧座椅头枕。请参阅 2nd Row - Outer Headrest ((拆卸和更换))
  10. 安装第二排右侧座椅总成。请参阅 2nd Row Seat 5 Seater - RH ((拆卸和安装))
