Antennas and Amplifiers - TLA, Telematics Control Unit (TCU) ((拆卸和安装))

校正代码 2135011021 FRT 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格： Antennas and Amplifiers - TLA, Telematics Control Unit (TCU) ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将远程信息控制单元 (TCU) 固定到车身的螺栓（2 个）
14 Nm (10.3 lbs-ft)
  • 13 毫米深套筒
 重复使用

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。打开 LH 后车门，降下 LH 后车窗。
  2. 放倒第二排 60 百分比座椅靠背。
  3. 打开右后车门，降下右后车窗。
  4. 放倒第二排 40 百分比座椅靠背。
  5. 断开低压电源。请参阅 LV Power (Modify)。
  6. 拆下行李架。Parcel Shelf ((拆卸和更换))此功能会保持车辆原地不动，直至您踩下加速踏板，从而使您可以根据需要将脚从制动踏板上移开。
  7. 拆下后顶篷饰板。请参阅 Rear Headliner ((拆卸和更换))。

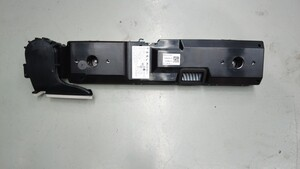

  8. 拆下将远程信息处理控制单元 (TCU) 固定到车身的螺栓（2 个），然后将远程信息处理控制单元 (TCU) 从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿将远程信息处理控制单元 (TCU) 过度拉离车辆，因为此时远程信息处理控制单元 (TCU) 与 2 个电气连接器仍处于连接状态。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒

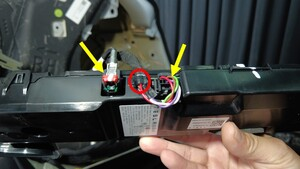

  9. 松开将电气线束固定到远程信息处理控制单元 (TCU) 的挂钩，松开连接器锁，然后将电气连接器（2 个）从远程信息处理控制单元 (TCU) 上断开。

安装

  1. 将电气连接器（2 个）连接到远程信息处理控制单元 (TCU) 上，然后安装将电气线束固定到远程信息处理控制单元 (TCU) 的挂钩。
    Informational PurposesAn informational icon, calling your attention
    注
    确保锁片已接合。
  2. 将远程信息处理控制单元 (TCU) 放置在车辆上，然后安装将远程信息处理控制单元 (TCU) 固定到车身的螺栓（2 个）。
    14 Nm (10.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒
  3. 安装后顶篷饰板。请参阅 Rear Headliner ((拆卸和更换))。
  4. 拆下行李架。Parcel Shelf ((拆卸和更换))此功能会保持车辆原地不动，直至您踩下加速踏板，从而使您可以根据需要将脚从制动踏板上移开。
  5. 断开低压电源。请参阅 LV Power (Modify)。
  6. 重新立起第二排 40 百分比座椅靠背。
  7. 升起右后车窗，关闭右后车门。
  8. 重新立起第二排 60 百分比座椅靠背。
  9. 升起 LH 后车窗，关闭 LH 后车门。升起 LH 前车窗并关闭 LH 前车门。
