制动盘 - 前 - LH(测量偏转值)

校正代码 33010100 FRT 0.3 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格制动盘 - 前 - LH(测量偏转值)
描述 扭矩值 推荐工具 重复使用/更换 备注
将制动盘夹紧板固定到制动盘的螺栓
100 Nm (73.7 lbs-ft)
  • 21 毫米深套筒
重复使用
将前制动盘固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 2 英寸加长件
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
重复使用

程序

  1. 打开左前车门,降下左前车窗。

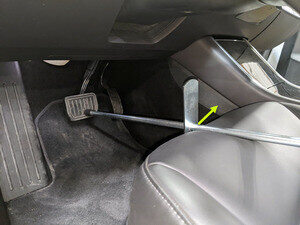

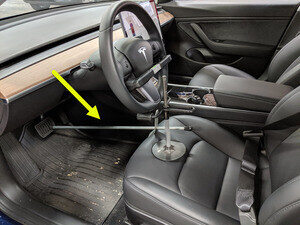

  2. 启用制动踏板抑压器。
    Informational PurposesAn informational icon, calling your attention
    确认完全踩下制动踏板以避免轮毂打转。
  3. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  4. 拆下将左前制动盘固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

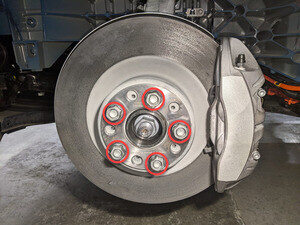

  5. 将制动盘偏转夹紧板安装到制动盘上。
    100 Nm (73.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    此步骤将模拟未安装的轮毂,以防测量不准确。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米深套筒
  6. 将车辆降低至适宜的高度,然后拆下制动踏板抑压器。

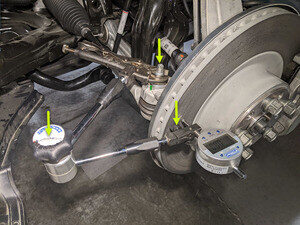

  7. 将制动盘偏转挠性杆安装到前横拉杆螺母上,然后设置以便读取。

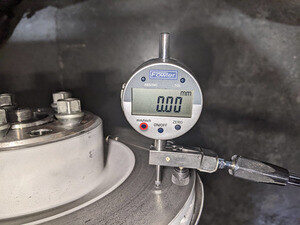

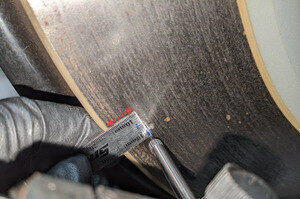

  8. 从前制动盘端部向内测量 10 毫米并对齐数字指示器。按下指示杆和零位测量。
    Informational PurposesAn informational icon, calling your attention
    确保按下指示杆以允许双向移动并且不会触底。

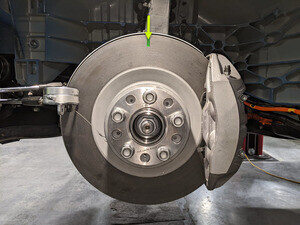

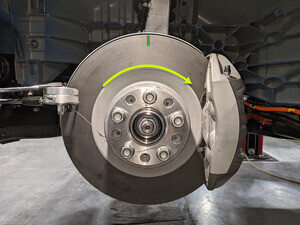

  9. 标记前制动盘的顶部中心以确定起点。
  10. 将前制动盘缓慢旋转 1 整圈。
    Informational PurposesAn informational icon, calling your attention
    完成旋转时,记录数字指示器上显示的最高正值和最低负值。
    Informational PurposesAn informational icon, calling your attention
    总偏转值为最高正值与最低负值之差,不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米,则偏转过大,必须更换制动盘。

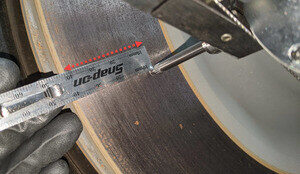

  11. 从前制动盘端部向内测量 25 毫米并对齐数字指示器。按下指示杆和零位测量。
    Informational PurposesAn informational icon, calling your attention
    确保按下指示杆以允许双向移动并且不会触底。
  12. 将前制动盘缓慢旋转 1 整圈。
    Informational PurposesAn informational icon, calling your attention
    完成旋转时,记录数字指示器上显示的最高正值和最低负值。
    Informational PurposesAn informational icon, calling your attention
    总偏转值为最高正值与最低负值之差,不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米,则偏转过大,必须更换制动盘。

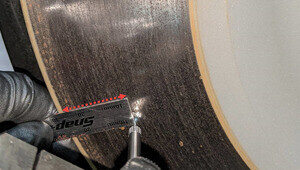

  13. 从前制动盘端部向内测量 40 毫米并对齐数字指示器。按下指示杆和零位测量。
    Informational PurposesAn informational icon, calling your attention
    确保按下指示杆以允许双向移动并且不会触底。
  14. 将前制动盘缓慢旋转 1 整圈。
    Informational PurposesAn informational icon, calling your attention
    完成旋转时,记录数字指示器上显示的最高正值和最低负值。
    Informational PurposesAn informational icon, calling your attention
    总偏转值为最高正值与最低负值之差,不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米,则偏转过大,必须更换制动盘。
  15. 将制动盘偏转挠性杆从前横拉杆螺母上拆下。
  16. 将车辆降低至适宜的高度并安装制动踏板抑压器。
  17. 将制动盘偏转夹紧板从前制动盘上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米深套筒
  18. 安装将左前制动盘固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  19. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  20. 拆下制动踏板抑压器。
