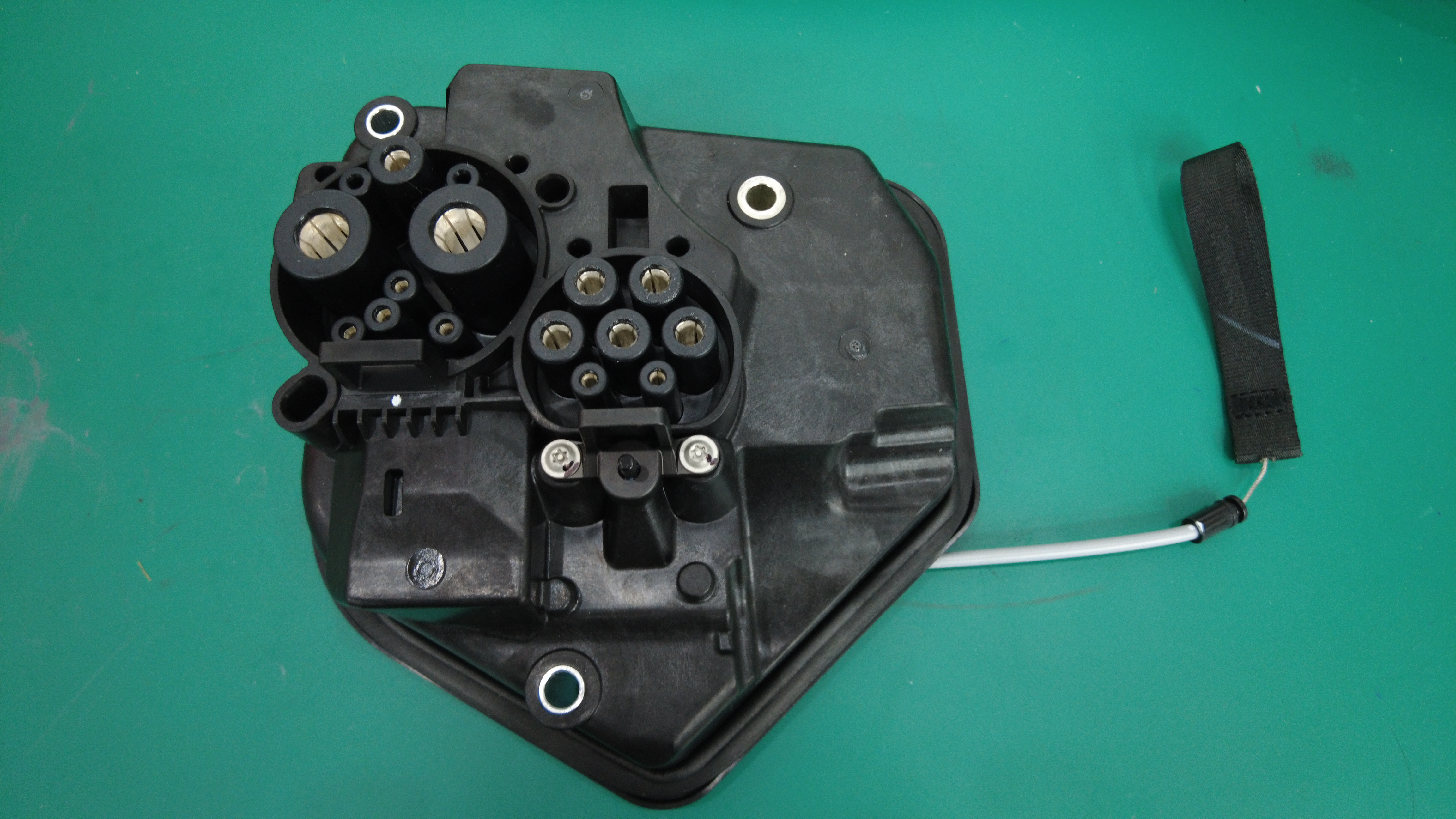

充电接口 - GB(拆卸和安装)
校正代码
新的
FRT
0.5
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将充电接口母排固定到充电接口的紧固件 |
![]() 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
用于固定充电接口总成的螺栓(3 个) |
![]() 9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下充电接口安全盖,请参阅充电端口绝缘保护盖 - 国标 ((拆卸和更换))。
-

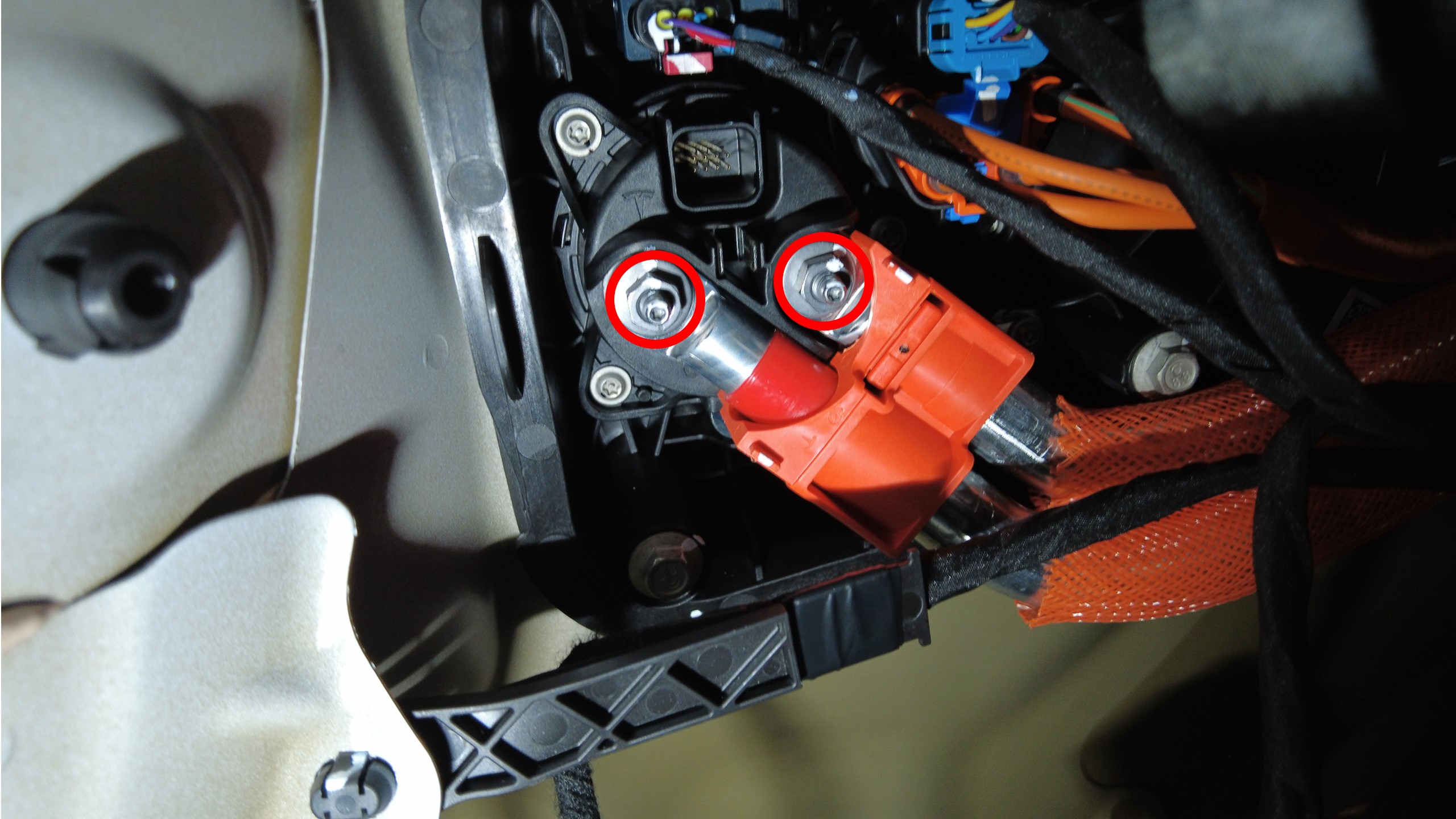

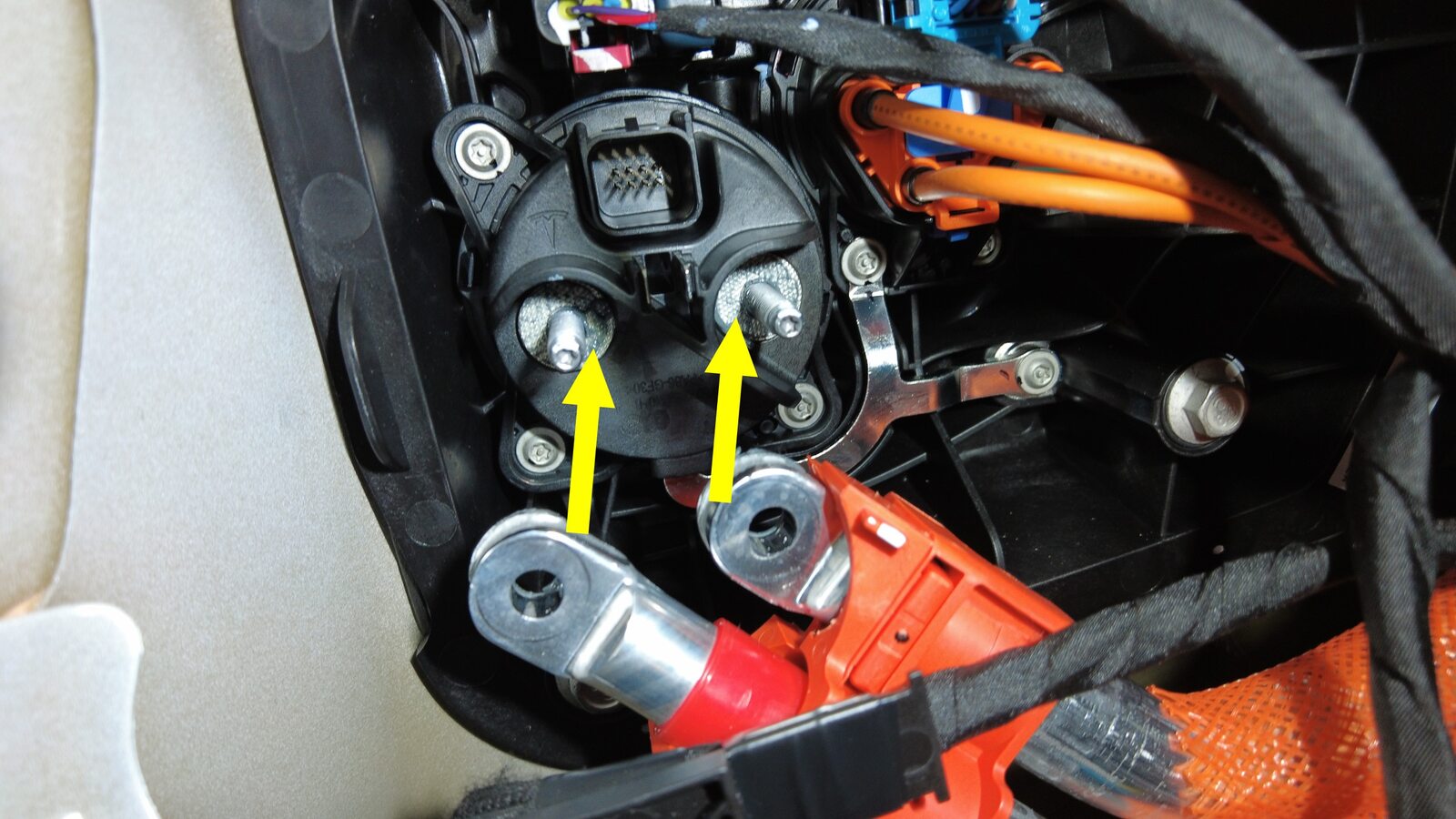

拆下将充电接口母排固定到充电接口的紧固件,然后将母排引线从螺柱上拆下。
TIp推荐使用以下工具:
- 绝缘工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 0 级电工保护手套
- 绝缘工具:

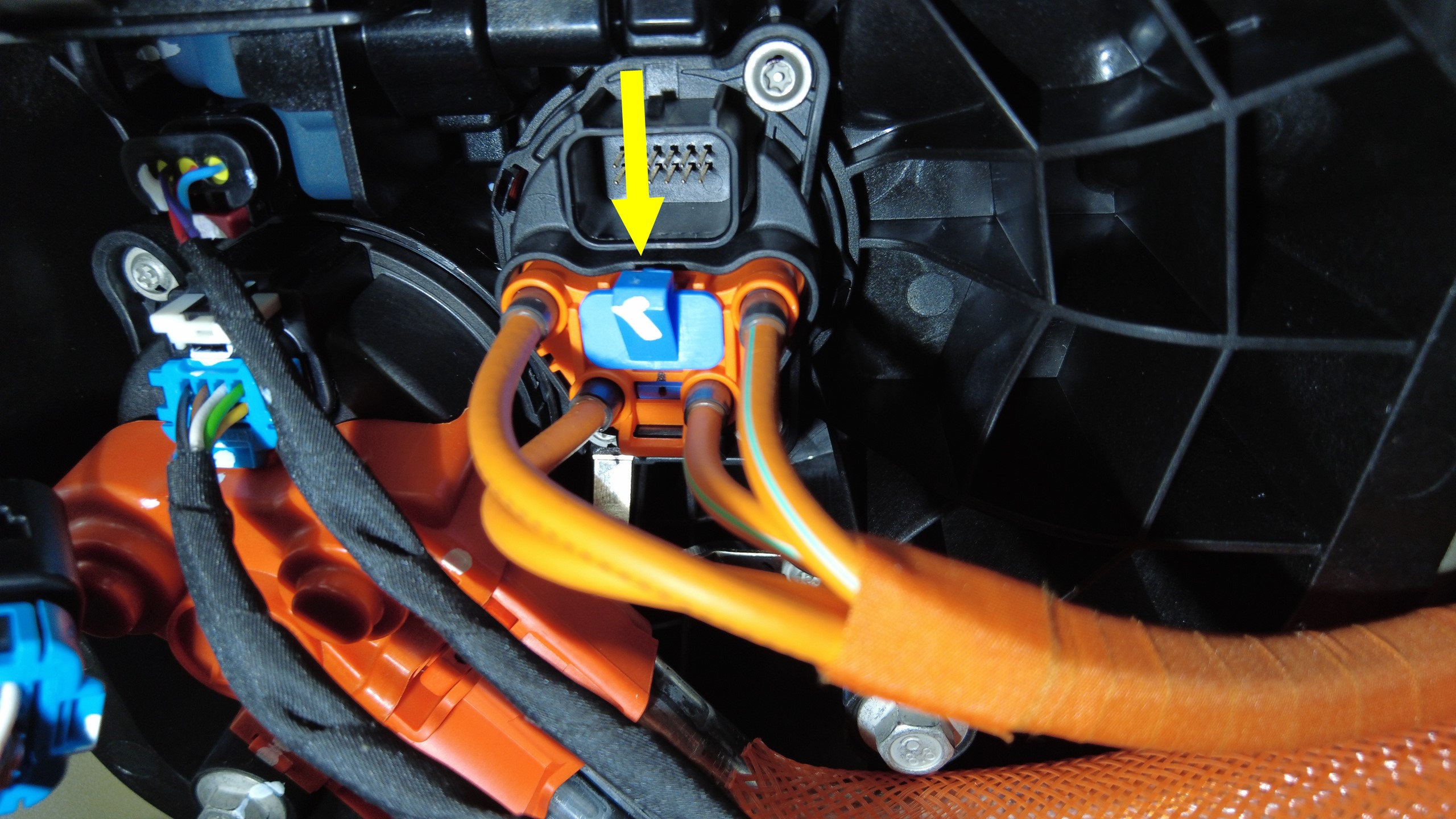

- 断开充电接口逻辑连接器。

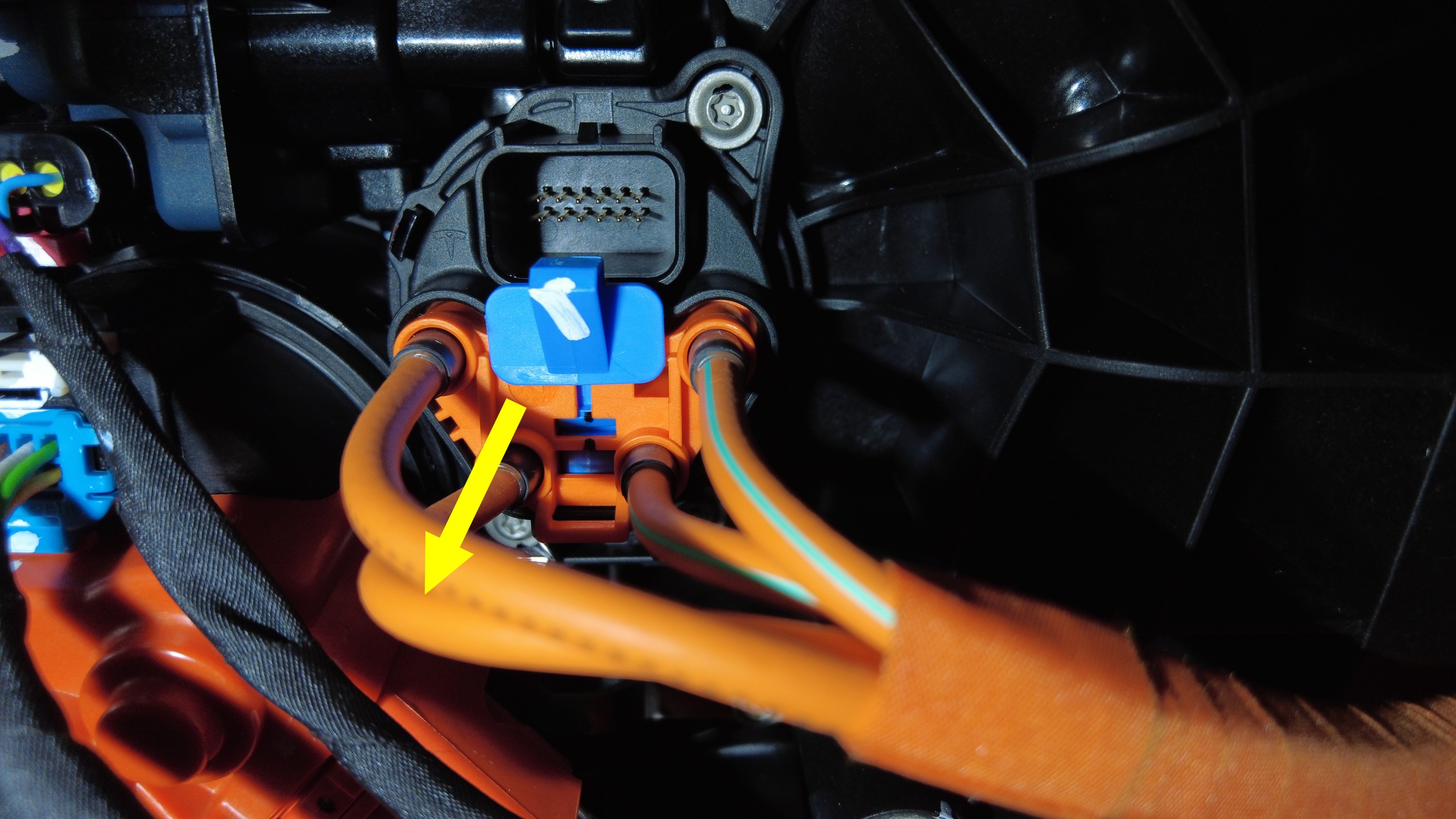

- 将交流输入线束从充电接口上断开。
-

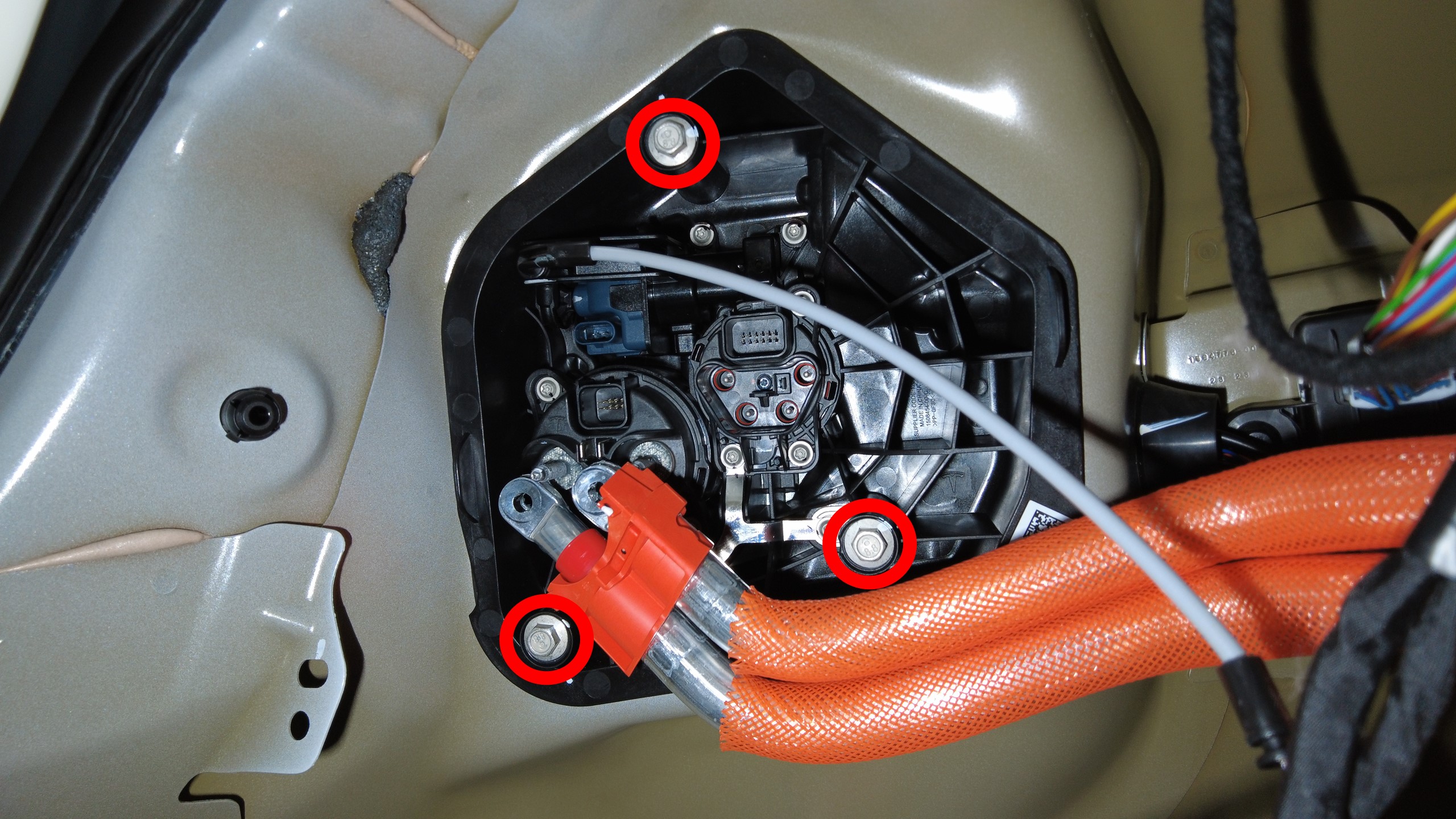

拆下充电接口总成。
TIp推荐使用以下工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 带摆角加长件,摆角 10.5”,1/4 英寸直径窄口
安装
-
安装充电接口总成。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 带摆角加长件,摆角 10.5”,1/4 英寸直径窄口
- 将交流输入线束连接到充电接口上。

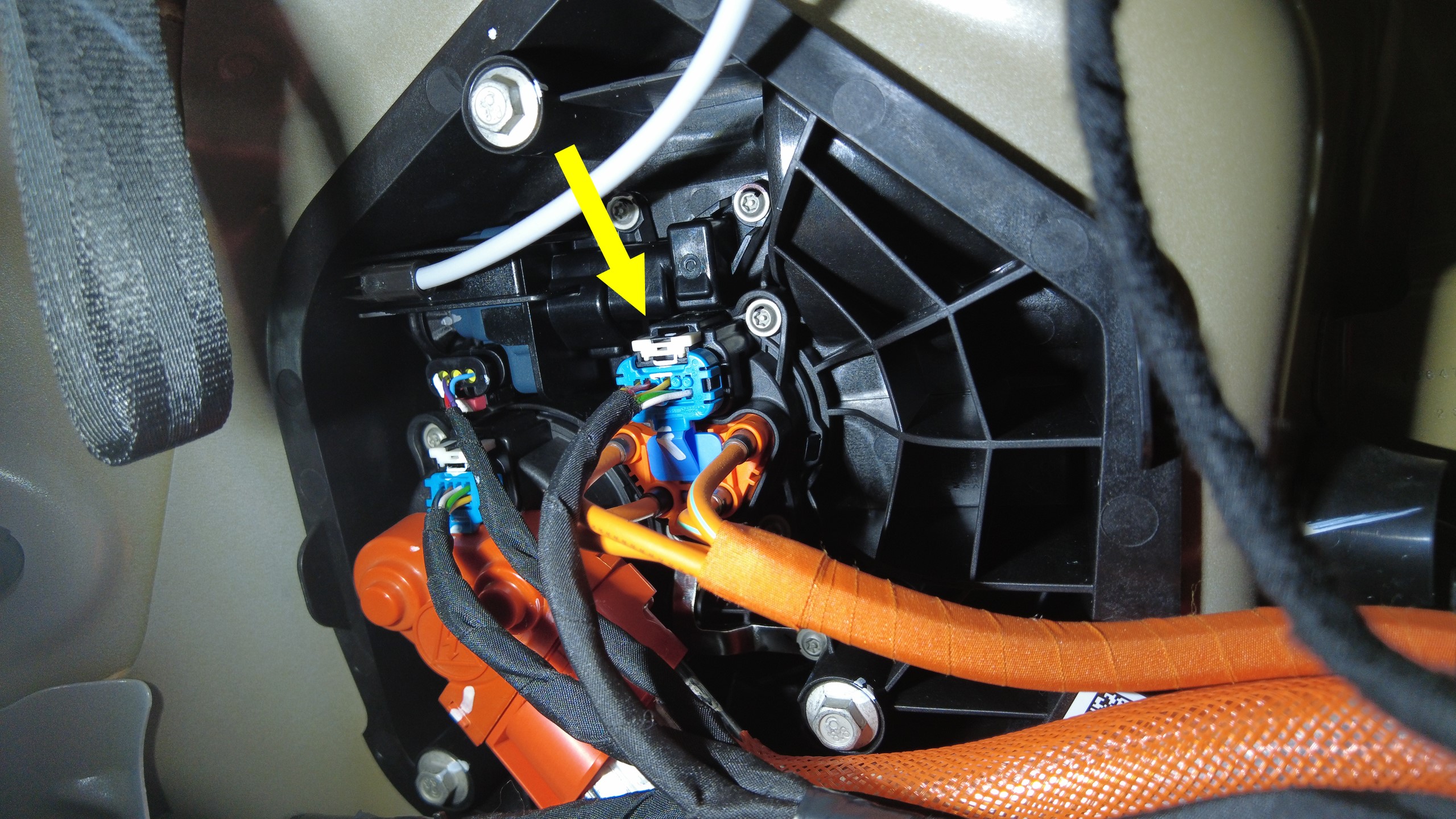

- 连接充电接口逻辑连接器。
-
确认充电接口螺柱已紧固至正确扭矩。2 Nm (1.5 lbs-ft)TIp推荐使用以下工具:
- 1/4 英寸钻头绝缘扭矩扳手,扭矩 2-10 Nm。TPN 1785247-00-A
- 带摆角加长件,摆角 10.5”,1/4 英寸直径窄口
- 1/4 英寸钻头 T10 套筒
- 清理充电接口母排接触面上残留的 Penetrox。

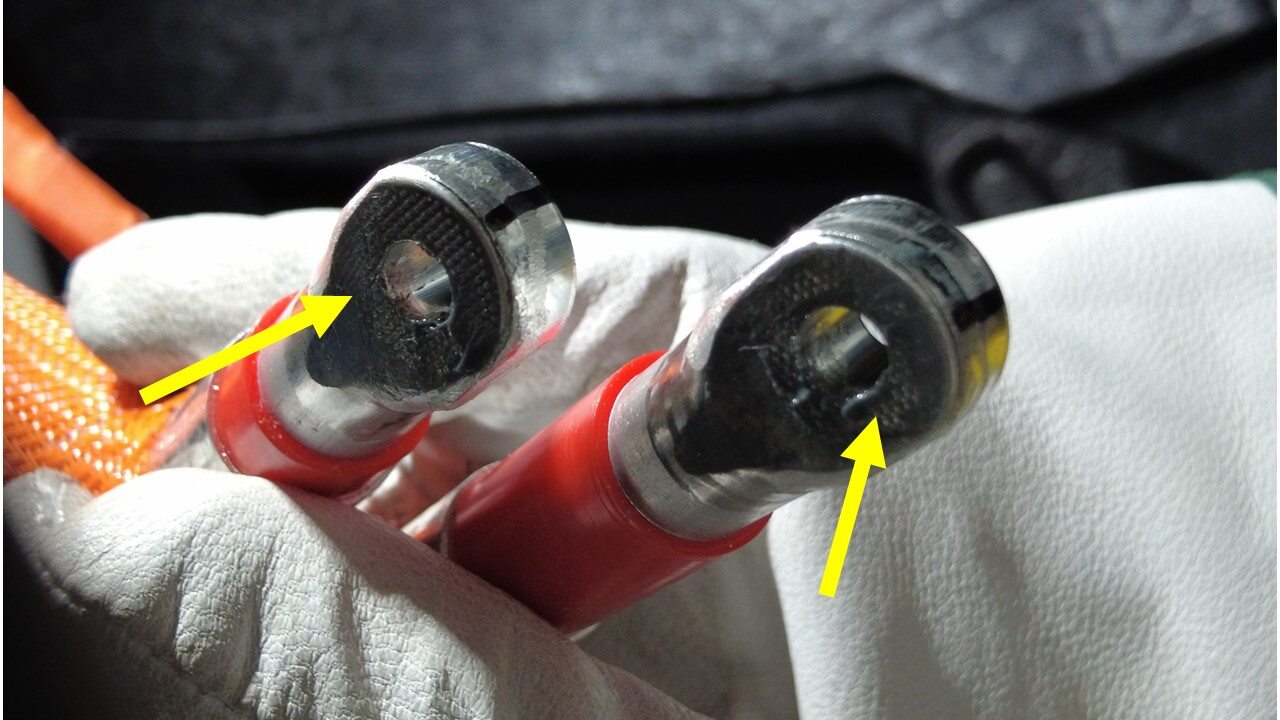

- 在母排引线背面涂抹 Penetrox。
-

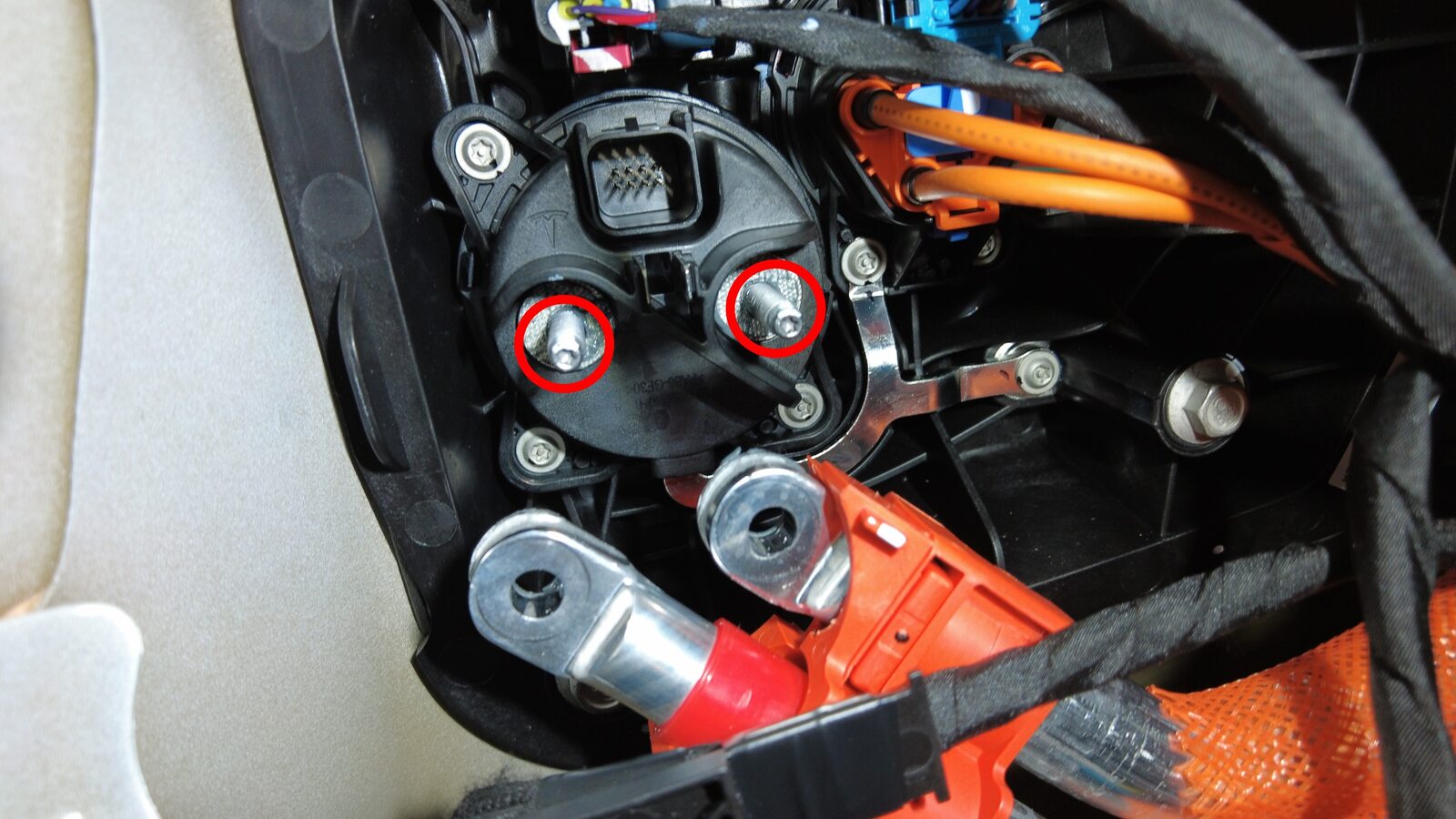

将充电接口母排引线安装到充电接口总成上。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具:
- 绝缘工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 0 级电工保护手套
注如果需要过大的力来固定母排,则母排可能已弯曲。检查母排是否损坏,必要时进行更换。 - 绝缘工具:
-
在高压母排引线至充电接口螺柱的每个高压接头处执行 Hioki 电阻测试。
注可接受的电阻值为 0.050 毫欧(50 微欧)至 0.270 毫欧(270 微欧)。如果电阻值高于 0.270 毫欧(270 微欧),请停止作业,并上报 Toolbox 会话。如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果电阻值反复在 0.00 毫欧至 0.050 毫欧(50 微欧) 之间变化,表明已通过 Hioki 测试,可执行下一步骤。
- 安装充电接口安全盖,请参阅充电端口绝缘保护盖 - 国标 ((拆卸和更换))。
