梁 - 加固 - 前备箱（拆卸和更换）

校正代码 待定 FRT 0.2 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 梁 - 加固 - 前备箱（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个）
46.5 Nm (34.3 lbs-ft)
  • 外梅花套筒 Plus EP14
 重复使用
将冷却风扇模块隔离支架固定到前备箱加固梁的螺栓（4 个）
6 Nm (4.4 lbs-ft)
  • 10 毫米套筒
 重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 松开将转向机线束固定到前备箱储物单元加固支架的夹子（3 个）。

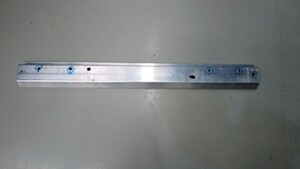

  3. 拆下将前备箱储物单元加固梁固定到冷却风扇的螺栓（2 个），然后向前滑动加固梁，将其从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花套筒 Plus EP14

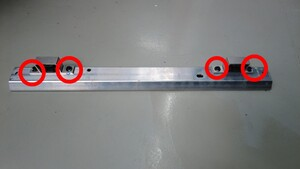

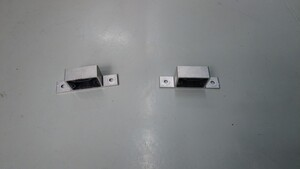

  4. 拆下将冷却风扇模块隔离支架固定到前备箱加固梁的螺栓（4 个），将隔离支架置于一旁，以便将其重新安装到新的前备箱加固总成上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒

安装

  1. 安装螺栓（4 个），将冷却风扇模块隔离支架固定到新的前备箱加固梁总成。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
  2. 将前备箱储物单元加固梁放置到冷却风扇上，然后安装将前备箱储物单元加固梁固定到冷却风扇的螺栓（2 个）。
    46.5 Nm (34.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花套筒 Plus EP14
  3. 安装将转向机线束固定到前备箱储物单元加固梁的夹子（3 个）。
  4. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
