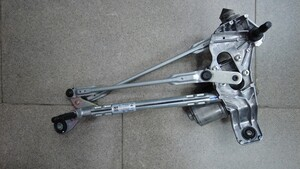

雨刮器模块 - LHD ((拆卸和更换))

校正代码 1750021202 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格: 雨刮器模块 - LHD ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x2) that attach the wiper module to the vehicle
9 Nm (6.6 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下前围篦板。请参阅前挡风玻璃下饰板 ((拆卸和更换))

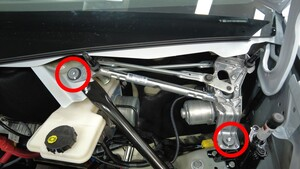

  2. 拆下将雨刮器模块固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

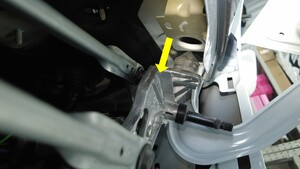

  3. 小心朝车头方向拉动雨刮器模块,以将橡胶锚固件从隔板支架上松开。

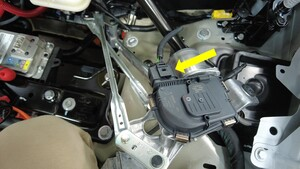

  4. 转动雨刮器模块,然后断开电气连接器与雨刮器模块的连接。
  5. 将雨刮器模块从车辆上拆下。

安装

  1. 倒置雨刮器模块,然后连接电气连接器。随后,朝车尾方向转动雨刮器模块,确保线束间距适当。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    检查线束,确保布线正确。
  2. 小心朝向车尾方向推动雨刮器模块,以将橡胶锚固件插入到隔板支架中。
  3. 安装将雨刮器模块固定到车身的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  4. 安装前围篦板。请参阅前挡风玻璃下饰板 ((拆卸和更换))
  5. 通过触摸屏启用“维护模式”。请参阅维护模式
  6. 解锁网关。请参阅网关(解锁)
  7. 运行雨刮器更换程序:在触摸屏上,点击Closures > Closures > Windows > Wiper Module replacement,点击Run,然后等待例行程序完成。
  8. 执行软件重装。请参阅软件重新安装 - 触摸屏
  9. 通过触摸屏退出“维护模式”。请参阅维护模式
  10. 升起左前车窗,关闭左前车门。
