第一排座椅总成 - 左 ((拆卸和安装))

校正代码 1304010401 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1493782-00-A - Model Y 第一排左侧卷收器总成(北美)
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 打开左侧车门,降下左侧车窗。
  2. 拆下左侧 A 柱下部总成。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  3. 将左前座椅移至最前端。
  4. 将座椅安全带释放钥匙 (1493782-00-A) 插入安全带预紧器连接件底部,将安全带从预紧器上松开。
  5. 拆下并弃用将驾驶位座椅后部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  6. 将座椅移至最后端。
  7. 拆下并弃用将驾驶位座椅前部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  8. 将左前座椅移动至座椅滑轨中间位置,然后将座椅完全抬起。
  9. 断开低压电池电源。请参阅低压电源(断开和连接)

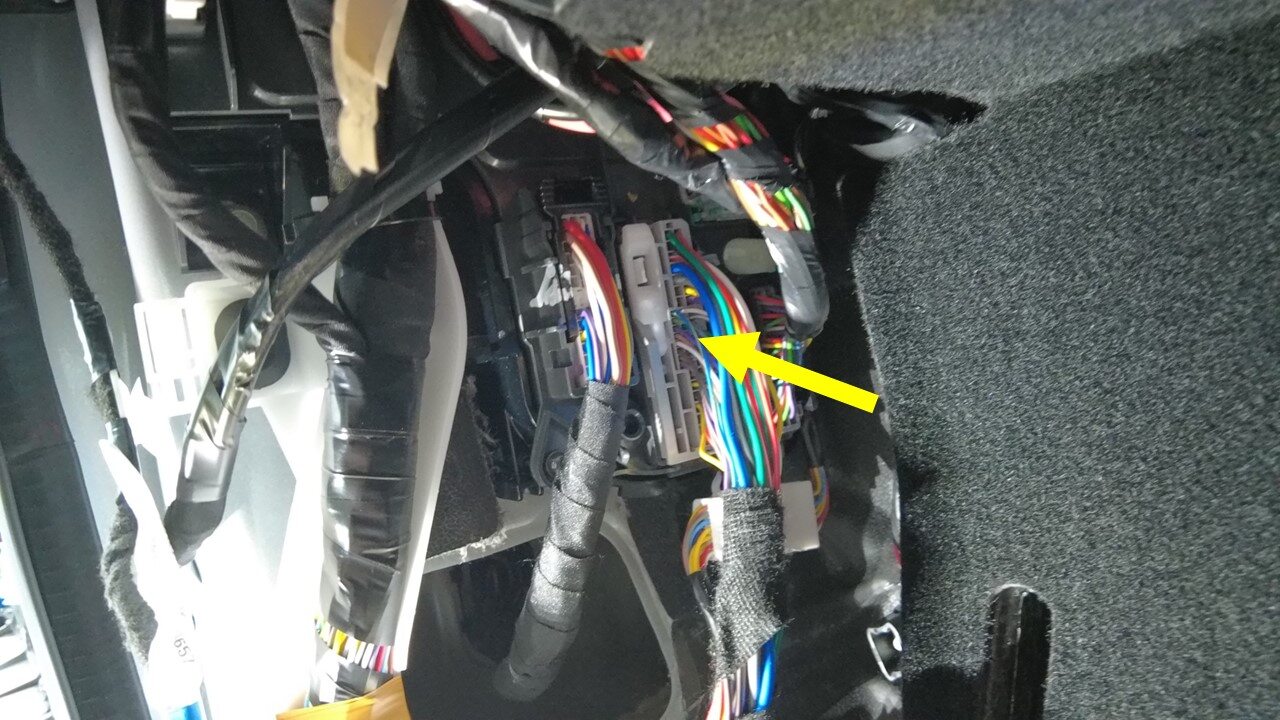

  10. 松开左前座椅连接器锁,然后将连接器从左侧车身控制器上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拉动连接器时请勿用力过猛。如果无法将连接器从左侧车身控制器上轻松断开,则说明连接器锁仍处于接合状态。
  11. 松开将左前座椅线束固定到门槛板饰板的夹子(4 个)。
  12. 将左前座椅线束从驾驶室左前地毯下方拉出。

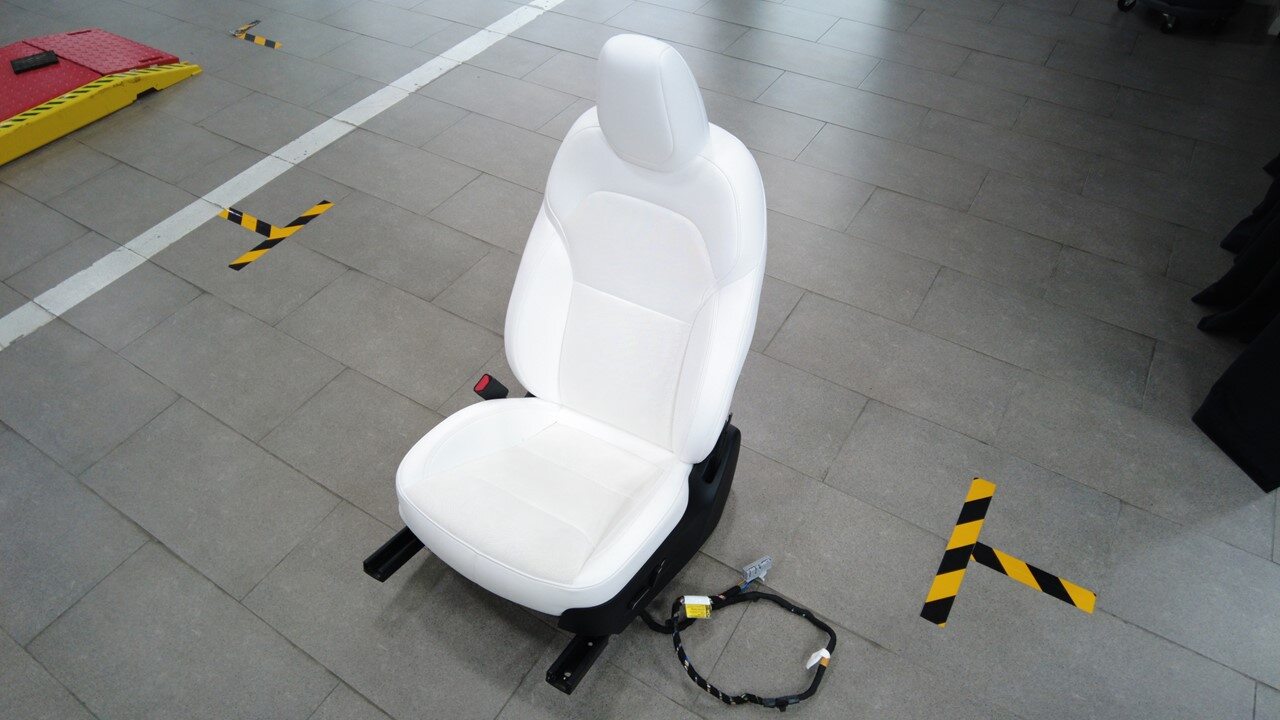

  13. 在协助下,撑起第二排座椅靠背,将左前座椅从左前车门上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拆卸座椅时请务必注意,请勿损坏蒙皮或饰板。

安装

  1. 在协助下,撑起第二排座椅靠背,将左前座椅安装好。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装座椅时注意请勿损坏蒙皮或饰板。
  2. 将第一排左侧座椅线束排布在左前地毯下方,然后先将线束放置在线束导件上,再安装将线束固定到门槛板饰板上的夹子(4 个)。
    Informational PurposesAn informational icon, calling your attention
    将多余线束塞入线束支架和车身之间。
  3. 将左前座椅线束连接器安装到左侧车身控制器上,然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保连接器完全就位。
  4. 安装左侧 A 柱下部总成。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  5. 将座椅安全带卷收器安装到左前座椅预紧器上。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保卷收器完全就位。
  6. 连接低压电池电源。请参阅低压电源(断开和连接)
  7. 将左前座椅移至最前端。
  8. 安装新的螺栓(2 个),将驾驶位座椅后部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  9. 将左前座椅移至最后端。
  10. 安装新的螺栓(2 个),将驾驶位座椅前部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  11. 将左前座椅移回原位。
  12. 升起左侧车窗,关闭左侧车门。
