总成 - 拖车挂钩 (ECE)(拆卸和更换)

校正代码 1230010202 FRT 0.48(Model Y 高配版) 校正代码 12300100402 FRT 0.66(Model Y 标准版) 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-16: 修复了无效链接和异常标题。
  • 2026-03-11: 更新了拖车挂钩线束图片。添加了将线束塞入保险杠梁下方的说明。
  • 2025-10-14: 添加了软件重装步骤。

扭矩规格

表 1. 扭矩规格: 总成 - 拖车挂钩 (ECE)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将保险杠梁固定到车身上拖车挂钩处的螺母(6 个)
62.5 Nm (46.1 lbs-ft)
  • 无绳棘轮/冲击钻
  • 15 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆卸后饰板总成。Model Y 高配版请参阅后饰板与扩散器总成 ((拆卸和安装)),Model Y 标准版请参阅GUID-0CD2997A-5D6C-4BA6-87E5-4B9216D54A51.html。
    注
    通过维护模式执行此项维修时,仅需部分拆下后饰板。请参阅 Fascia Assembly - Rear - Partially Remove (Mobile Only) ((拆卸和安装))。

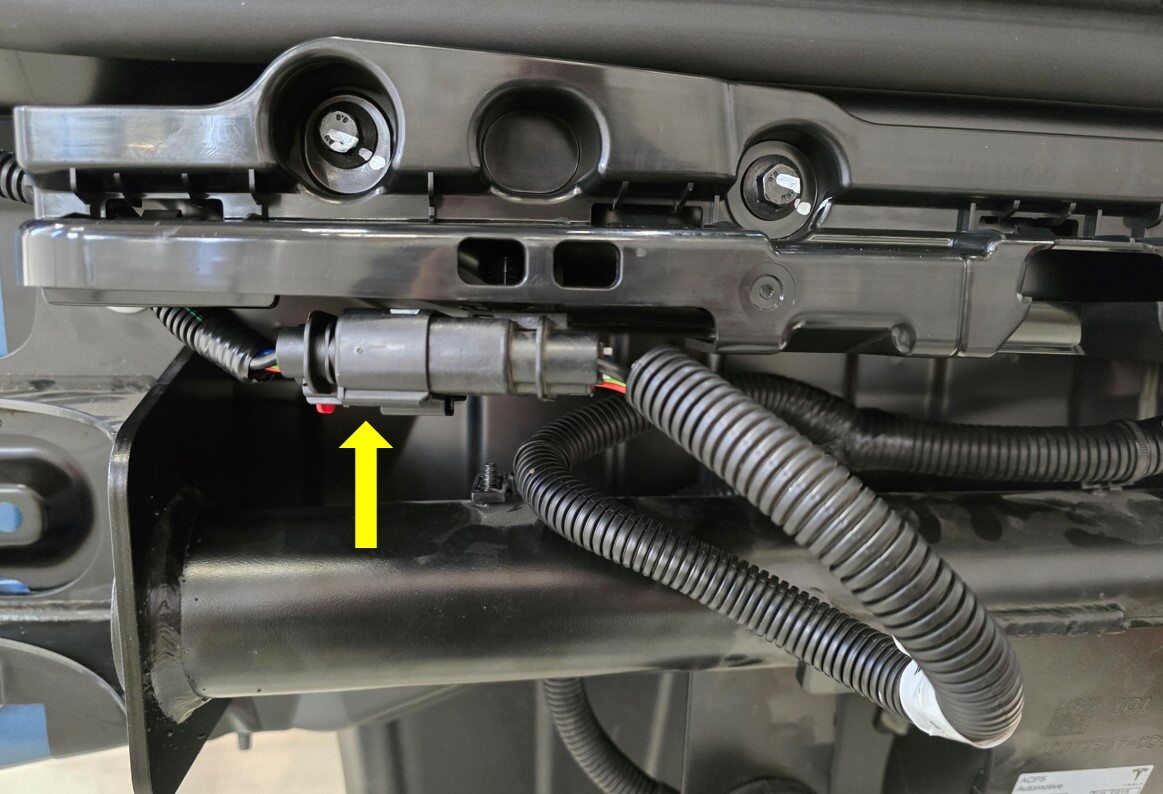

  2. 断开拖车挂钩线束连接器。

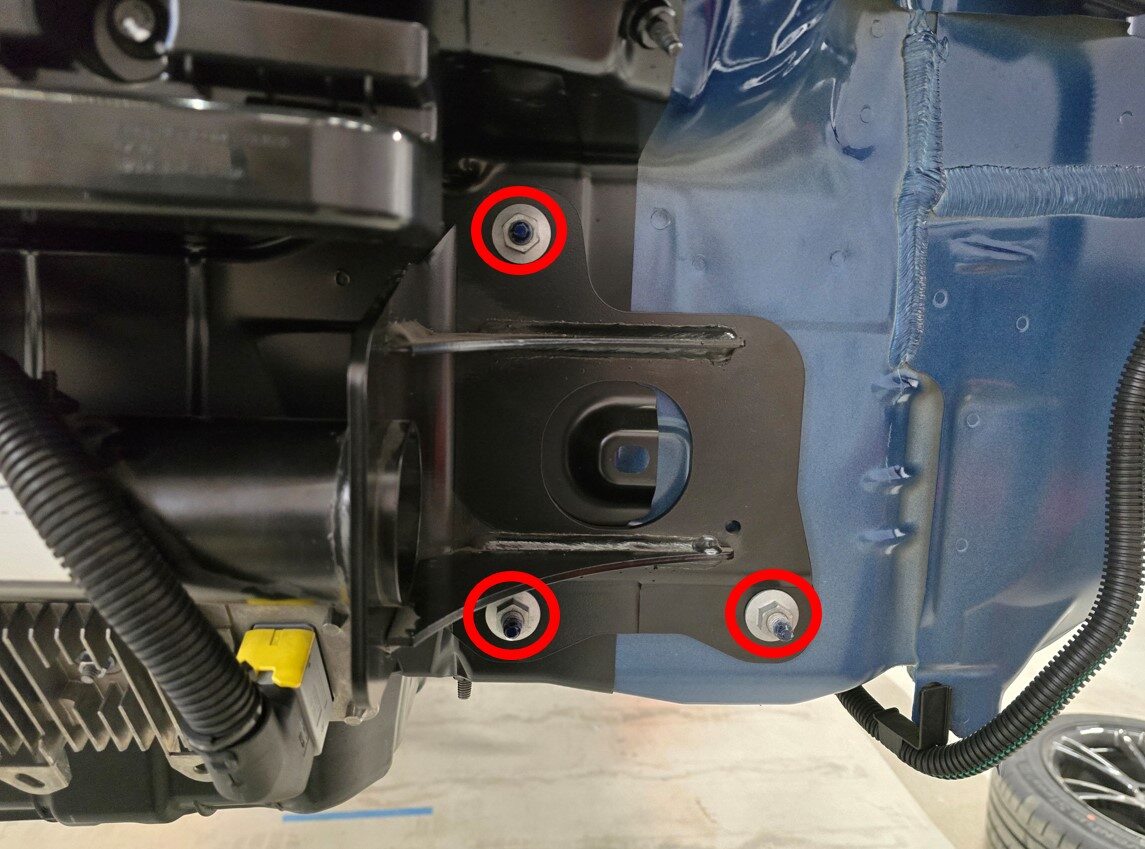

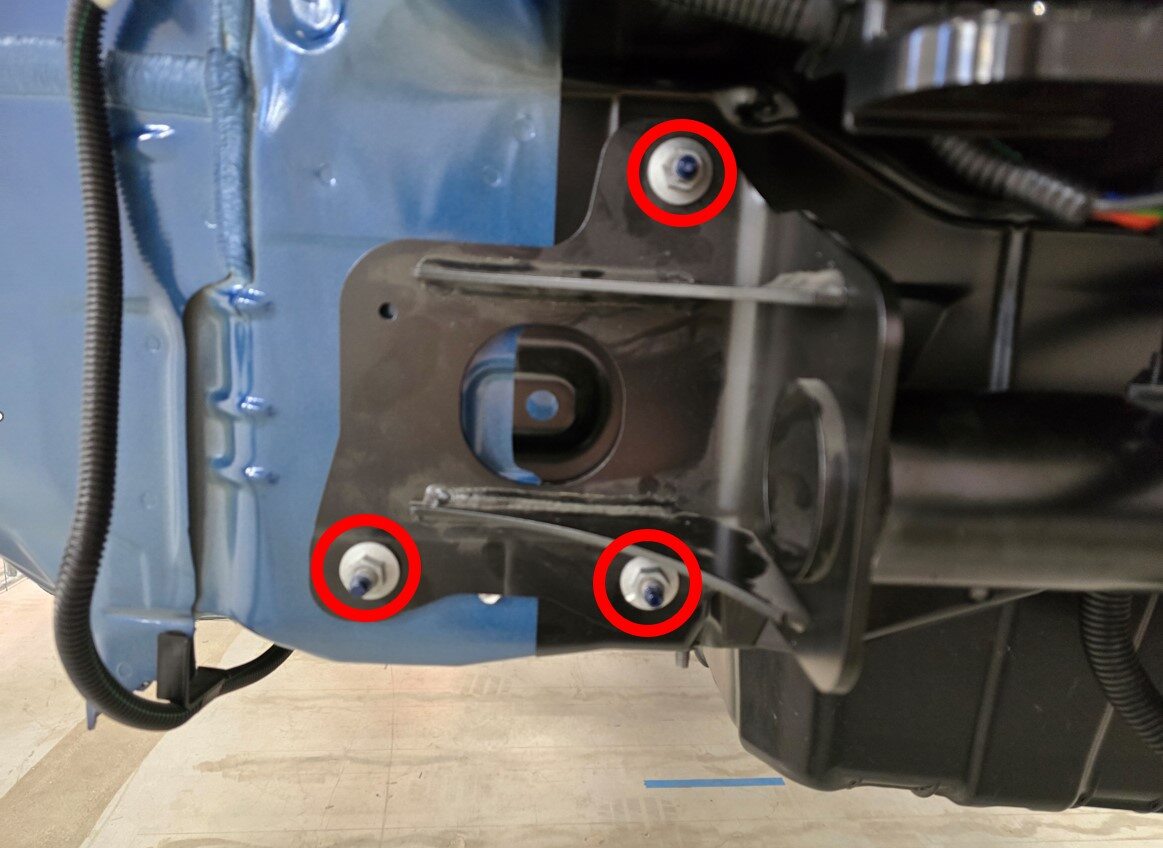

  3. 拆下将保险杠梁固定到车身上拖车挂钩处的螺母(6 个)。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

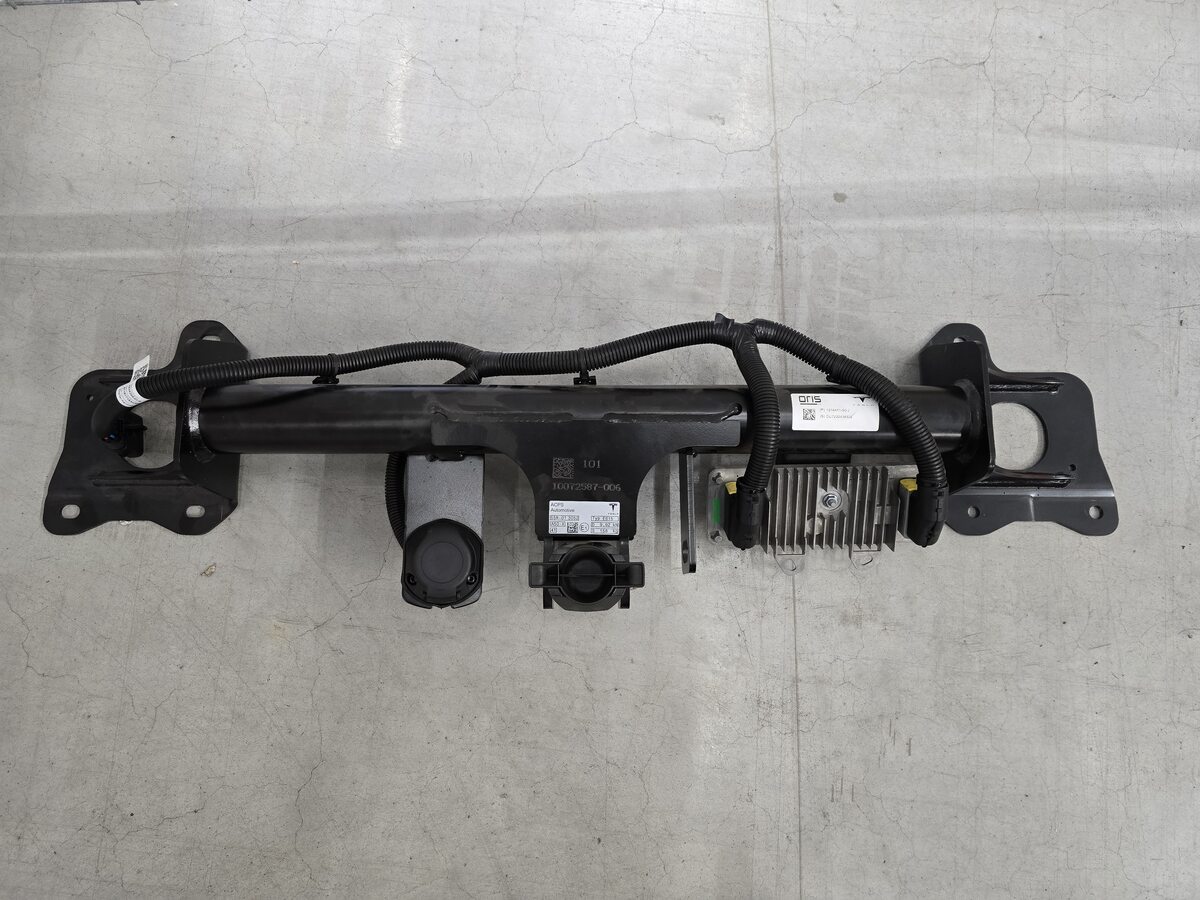

  4. 在协助下,将拖车挂钩总成从车身螺柱上拆下。

安装

  1. 在协助下,将拖车挂钩总成安装到车身螺柱上。
  2. 安装将保险杠梁固定到车身上拖车挂钩处的螺母(6 个)。
    62.5 Nm (46.1 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

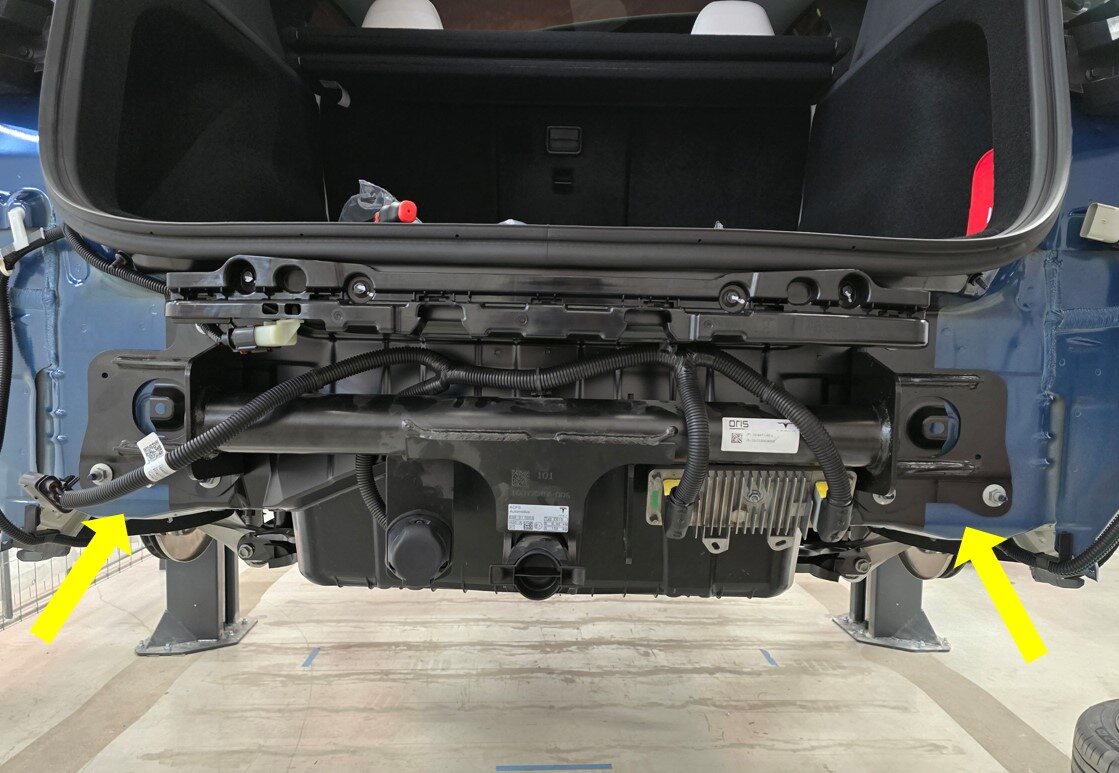

  3. 连接拖车挂钩线束连接器,然后将线束塞入保险杠梁下方。
  4. 安装后饰板总成。Model Y 高配版请参阅后饰板与扩散器总成 ((拆卸和安装))或GUID-0CD2997A-5D6C-4BA6-87E5-4B9216D54A51.html。
    注
    采取“移动服务”的方式执行本步骤时,请参阅Fascia Assembly - Rear - Partially Remove (Mobile Only) ((拆卸和安装))。
  5. 重新安装车辆软件。请参阅 软件重新安装 - 触摸屏。
