HVAC - 组合过滤器 ((拆卸和安装))

校正代码 1810010701 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

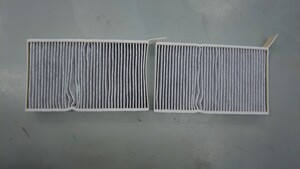

  • 2025-03-19: 添加了说明和图片,以明确拆卸和安装上下滤清器的步骤。

拆卸

  1. 拆下中控台右前面板。请参阅中控台右侧饰板 ((拆卸和更换))
  2. 松开将驾驶室滤清器盖板固定到 HVAC 单元的锁片,然后将盖板从 HVAC 单元上拆下。

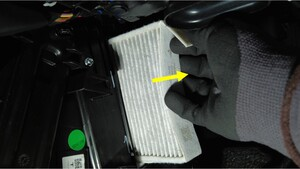

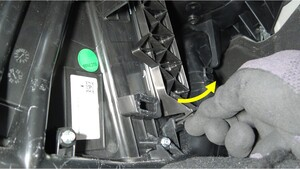

  3. 将滤清器锁片向外折叠,然后将上部滤清器从滤清器外壳中拉出。

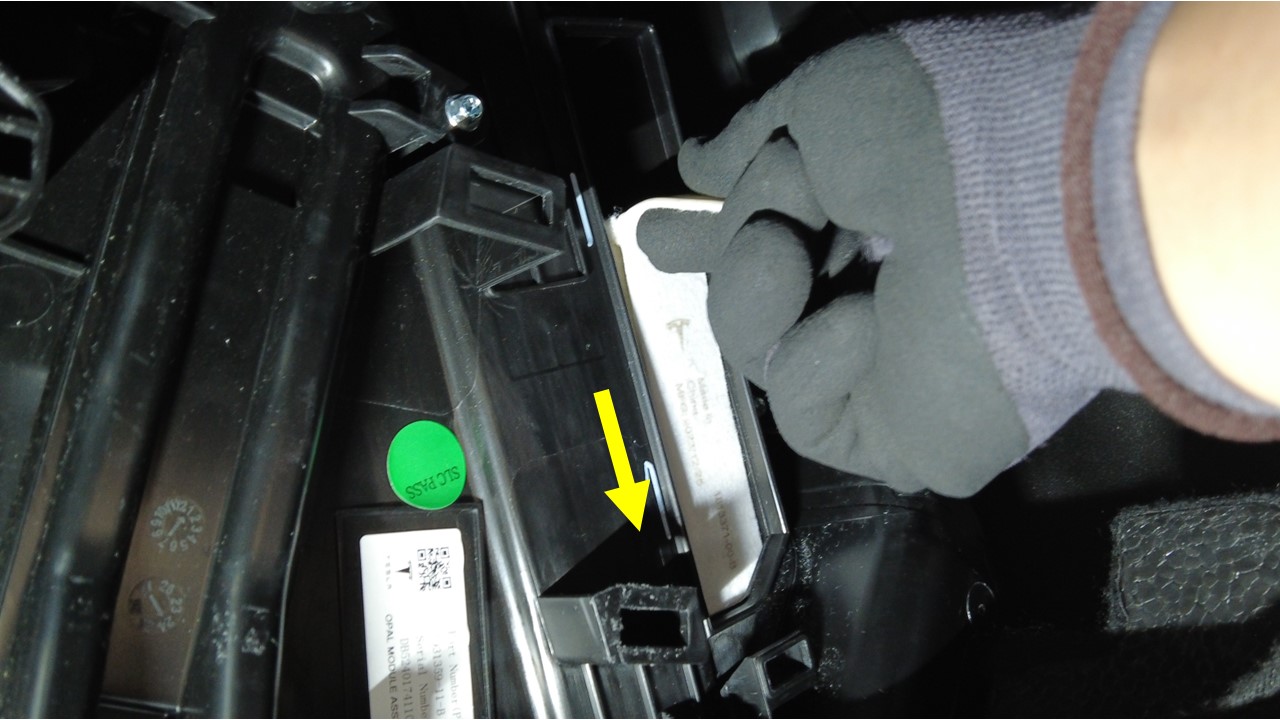

  4. 拆下上部滤清器,然后将下部滤清器向上提起并从滤清器外壳中拉出。

安装

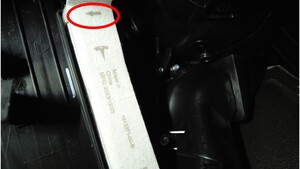

  1. 将下部滤清器安装到滤清器外壳中,注意使箭头指向车尾方向。
    Informational PurposesAn informational icon, calling your attention

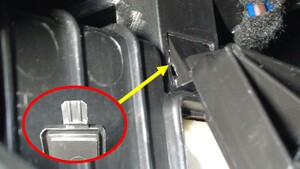

    确保将下部滤清器锁片折叠到正确位置时,锁片是平整的。
  2. 将上部滤清器安装到滤清器外壳中,注意使箭头指向车尾方向,然后将滤清器锁片向内折叠。
    Informational PurposesAn informational icon, calling your attention
    确保将上部滤清器锁片折叠到正确位置时,锁片是平整的。
  3. 安装将驾驶室滤清器盖板固定到 HVAC 单元的锁片。
  4. 安装中控台右前面板。请参阅中控台右侧饰板 ((拆卸和更换))
