卷收器 - 安全带 - 第一排 - LH(拆卸和更换)

校正代码 2005010502 FRT 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格卷收器 - 安全带 - 第一排 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左上 D 型环固定到可调顶部环的螺纹胶螺栓
20 Nm (14.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1845880-00-B
将左前座椅安全带卷收器固定到左侧 B 柱底座的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 无绳棘轮/冲击钻
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1846261-00-A

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 将前排两个座椅向前移动。
  3. 断开低压电池电源。请参阅低压电源(断开和连接)

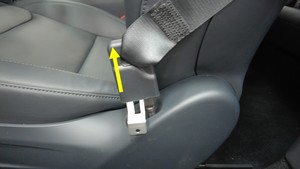

  4. 将座椅安全带释放工具 (1133787-00-A) 插入安全带预紧器连接件底部,将安全带从预紧器上松开。
  5. 拆下左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  6. 拆下左侧 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))
  7. 拆下左侧 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))

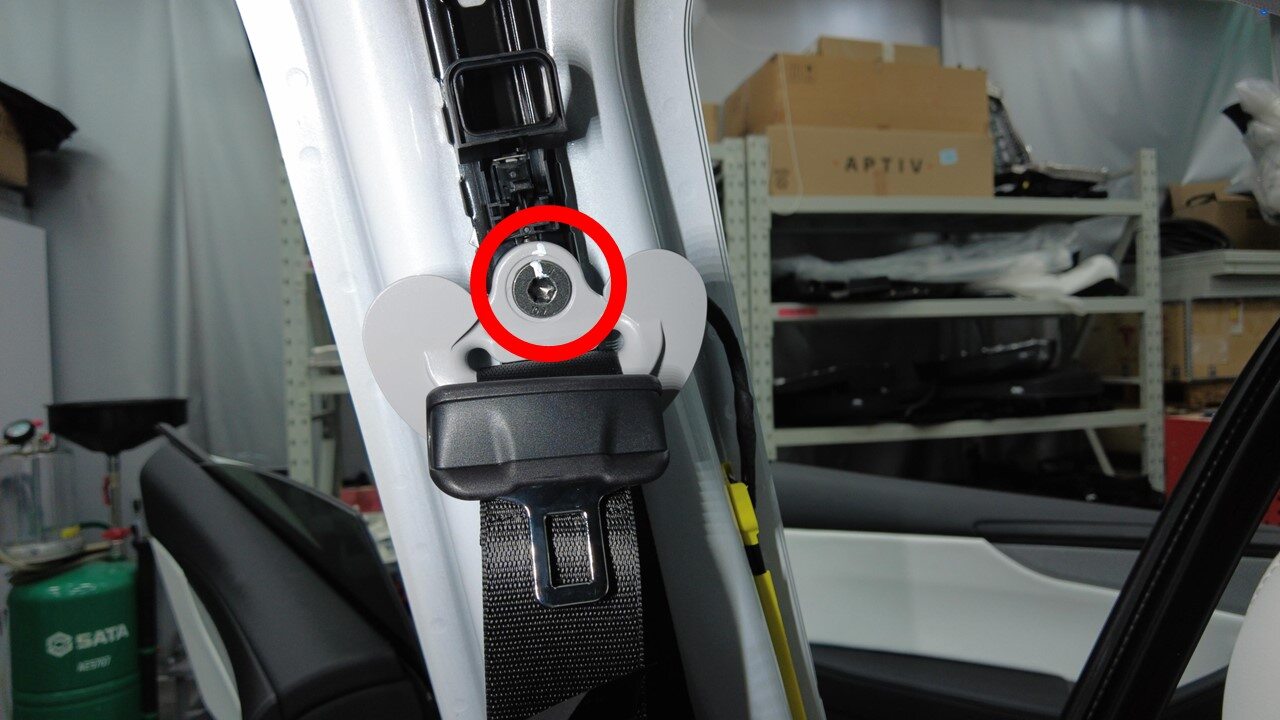

  8. 拆下并弃用将左侧上部 D 型环固定到可调顶部环的螺纹胶螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 拆下第一排左侧安全带织带导杆。请参阅第一排座椅安全带织带导杆 ((拆卸和更换))

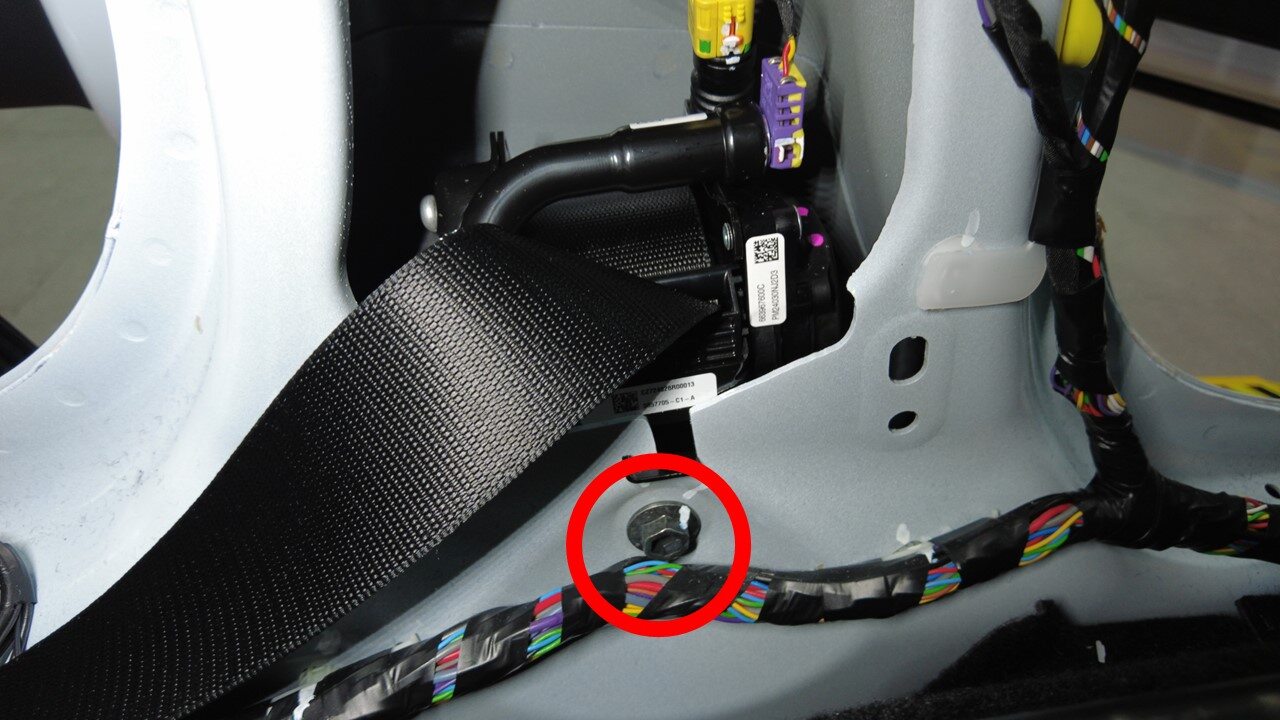

  10. 拆下并弃用将左前座椅安全带卷收器固定到左侧 B 柱底座的螺纹胶螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

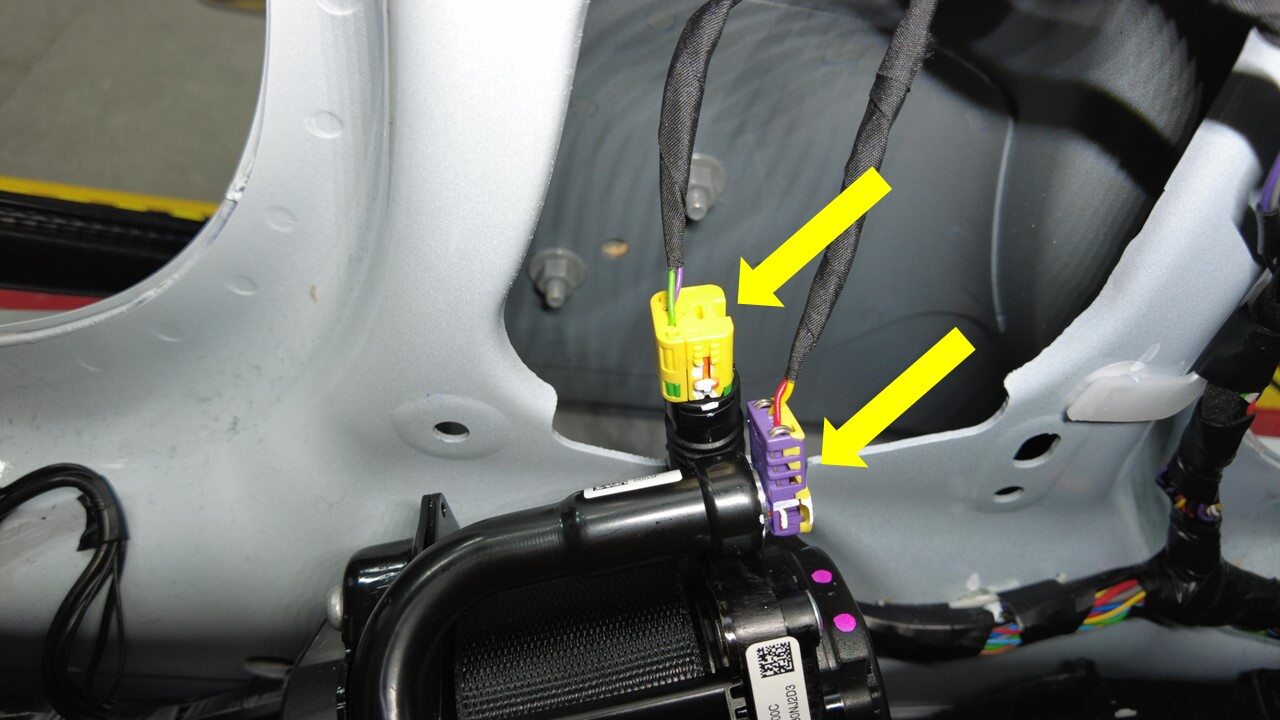

  11. 将电气线束从左前座椅安全带卷收器连接器(2 个)上断开。
    Informational PurposesAn informational icon, calling your attention
    同时,请滑动连接器两侧的橙色锁片,以松开连接器。

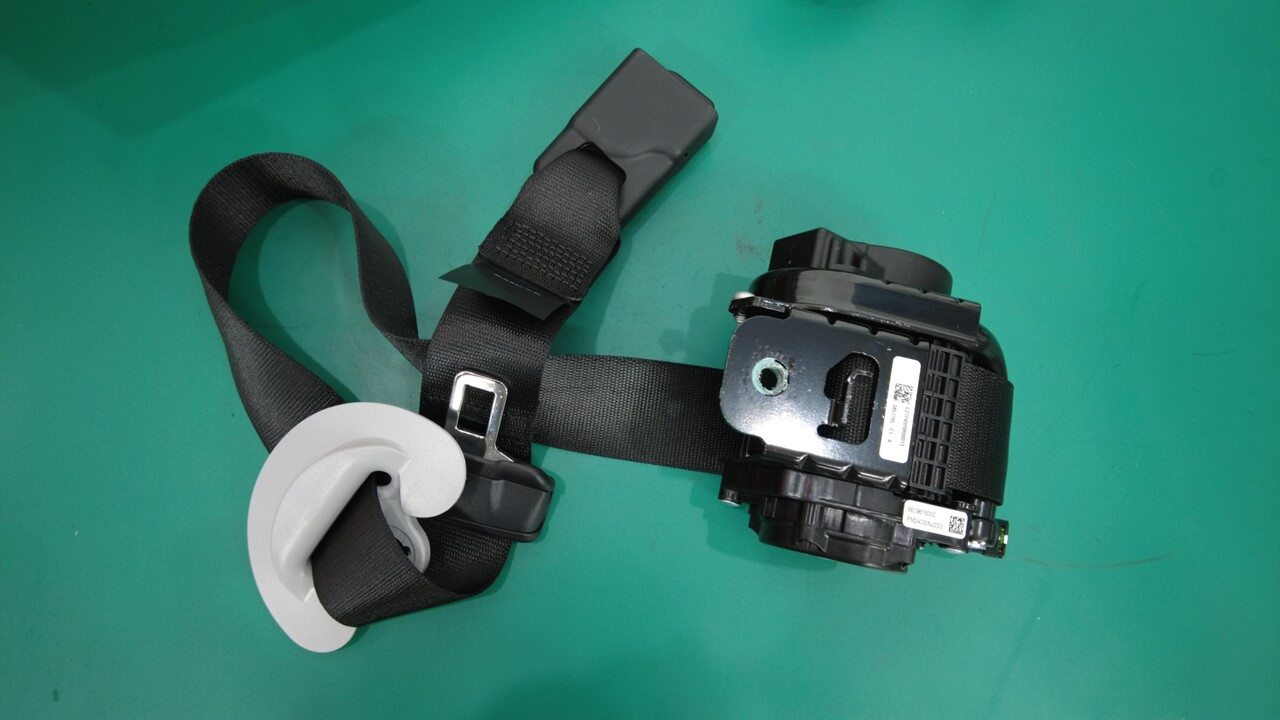

  12. 将左前安全带卷收器从车辆上拆下。

安装

  1. 将左前安全带卷收器安装到车辆上。
  2. 将电气线束与安全带卷收器连接器(2 个)相连。
    Informational PurposesAn informational icon, calling your attention
    连接器完全就位时,可听到清晰的锁止声。
  3. 安装新的螺纹胶螺栓 (1846261-00-A),将左前座椅安全带卷收器固定到左侧 B 柱底座。
    40 Nm (29.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装第一排左侧座椅安全带织带导杆。第一排座椅安全带织带导杆 ((拆卸和更换))
  5. 安装新的螺纹胶螺栓 (1845880-00-B),将左侧上部 D 型环固定到顶部环。
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 安装左侧 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))
  7. 安装左侧 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))
  8. 安装左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  9. 将左前安全带预紧器连接件安装到左前座椅预紧器上。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确认预紧器和连接件均已完全就位。
  10. 连接低压电池。请参阅低压电源(断开和连接)
  11. 将两个前排座椅移回原位。
  12. 升起所有车窗,关闭所有车门。
