后备箱 12V 电源输出口 ((拆卸和更换))

校正代码 1530050202 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开低压电池和紧急响应回路。请参阅低压电源(断开和连接)

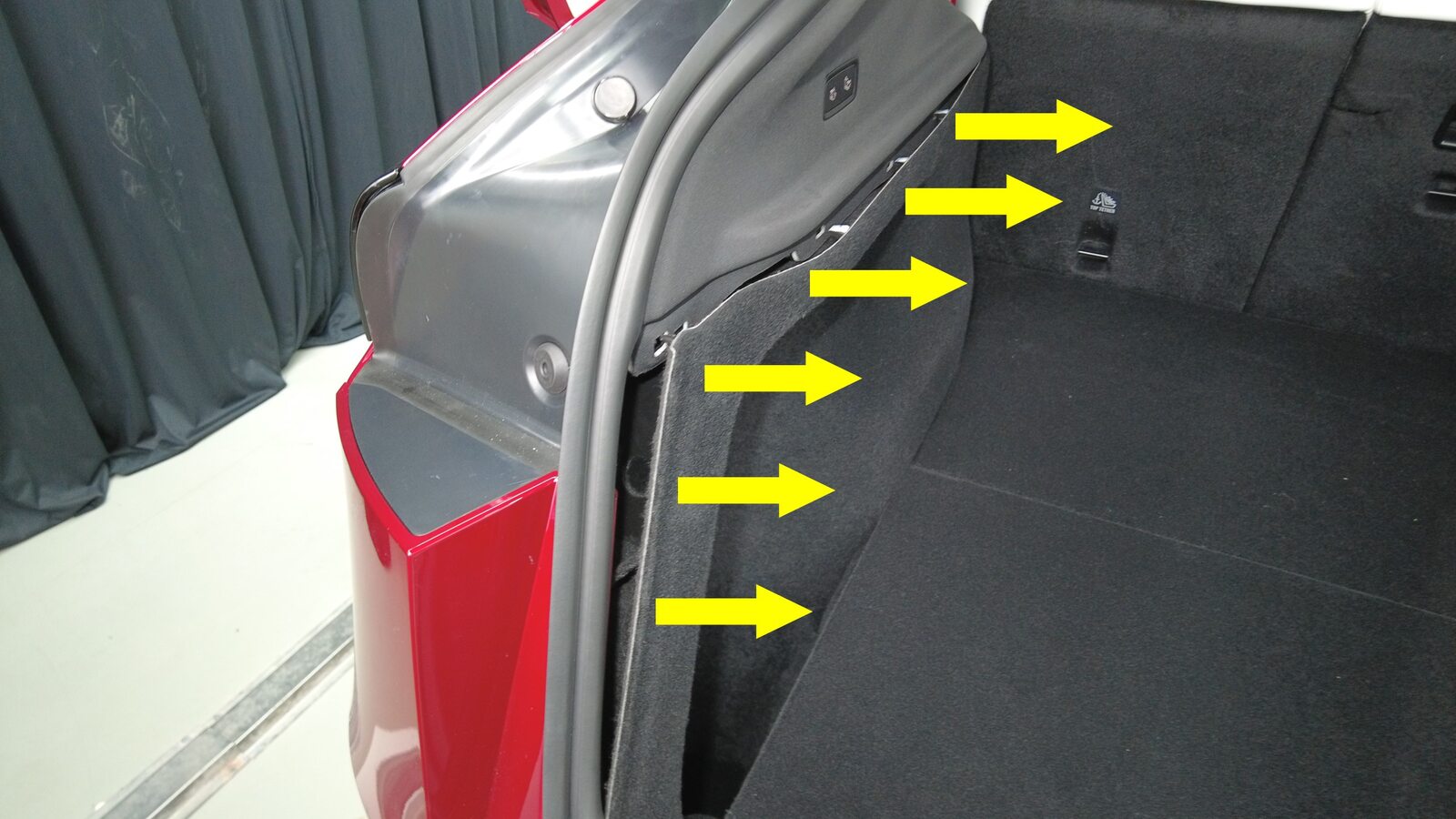

  2. 松开后备箱左上部饰板夹(4 个)。

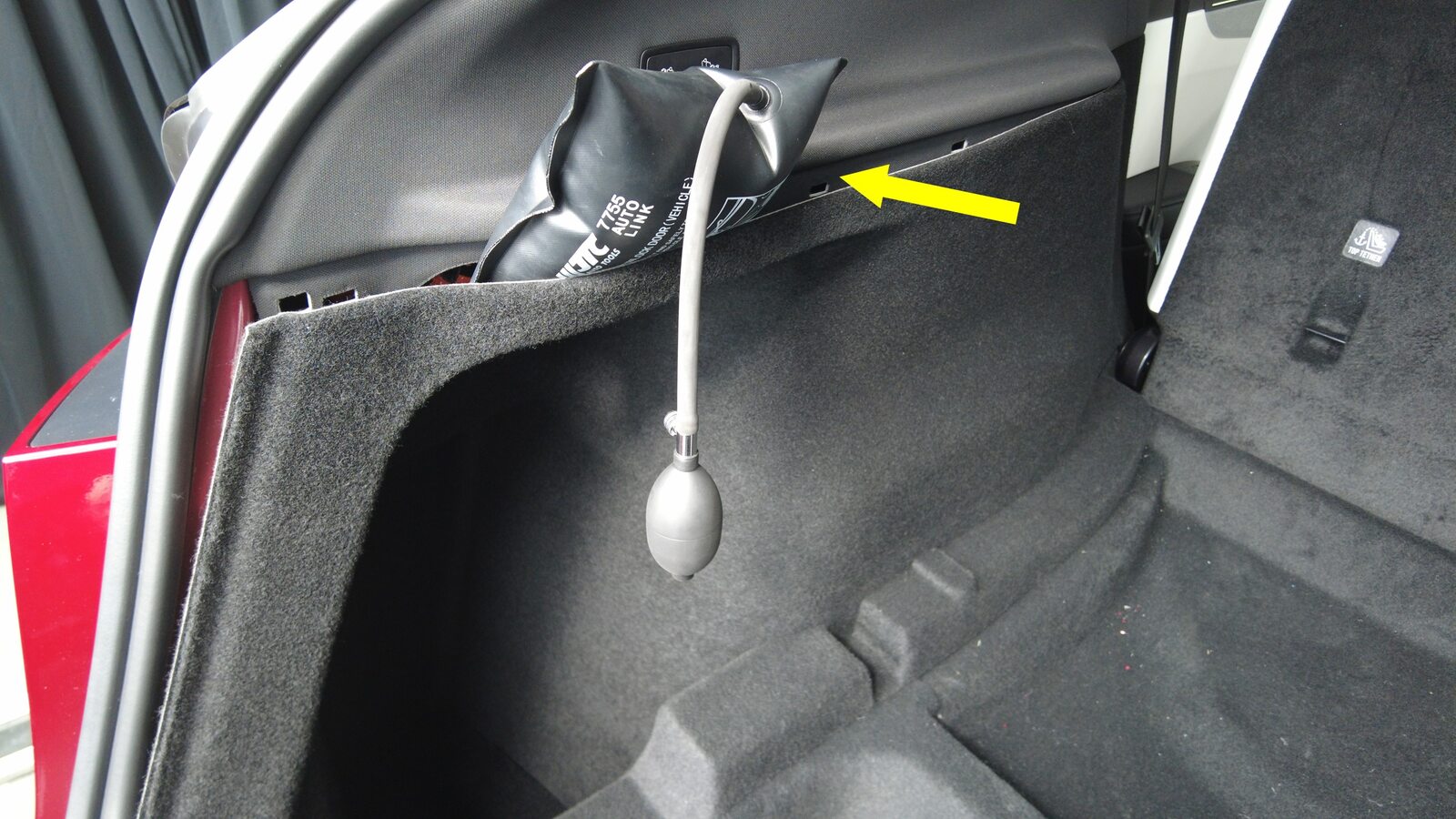

  3. 将可充气袋插入间隙。

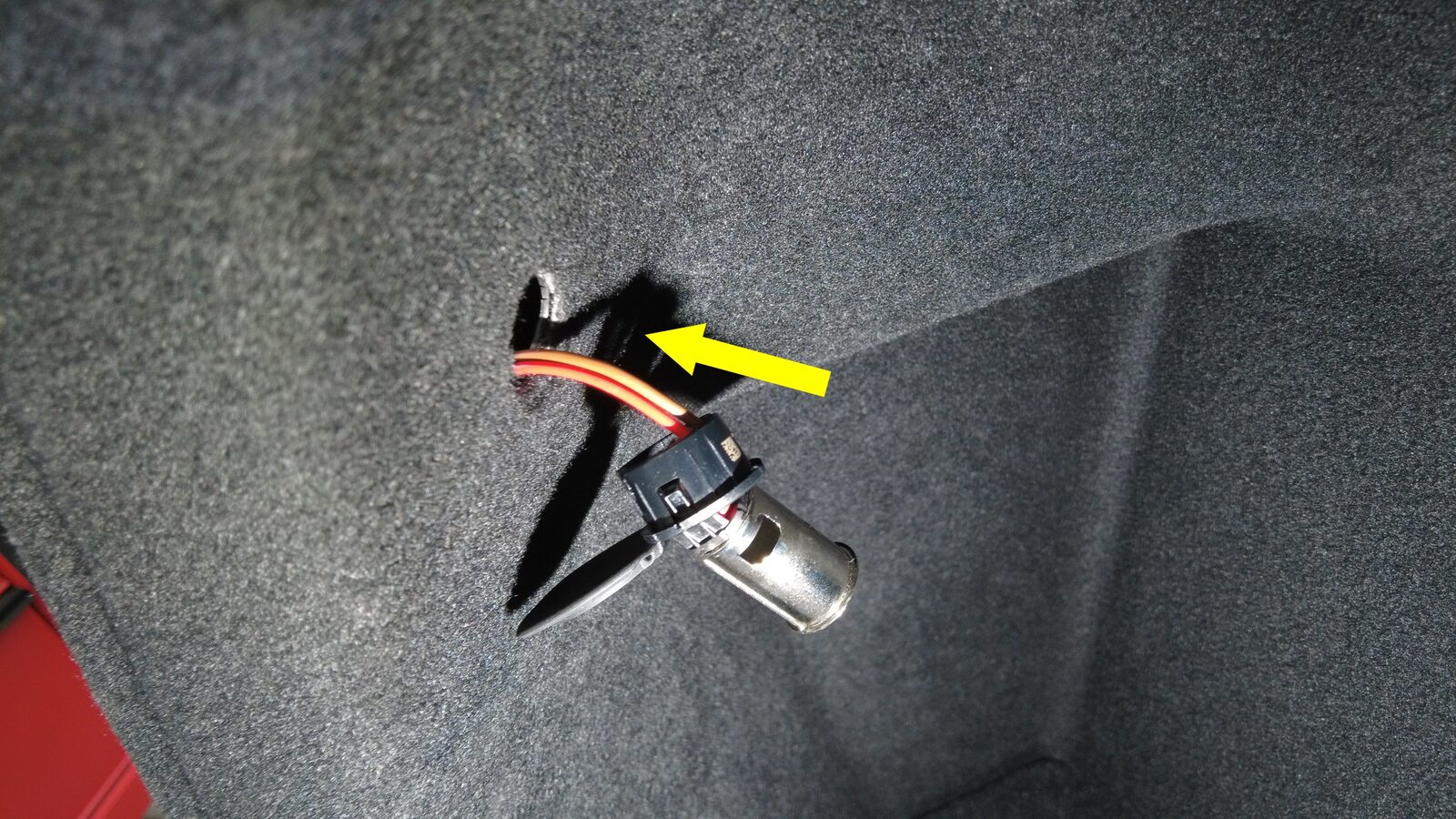

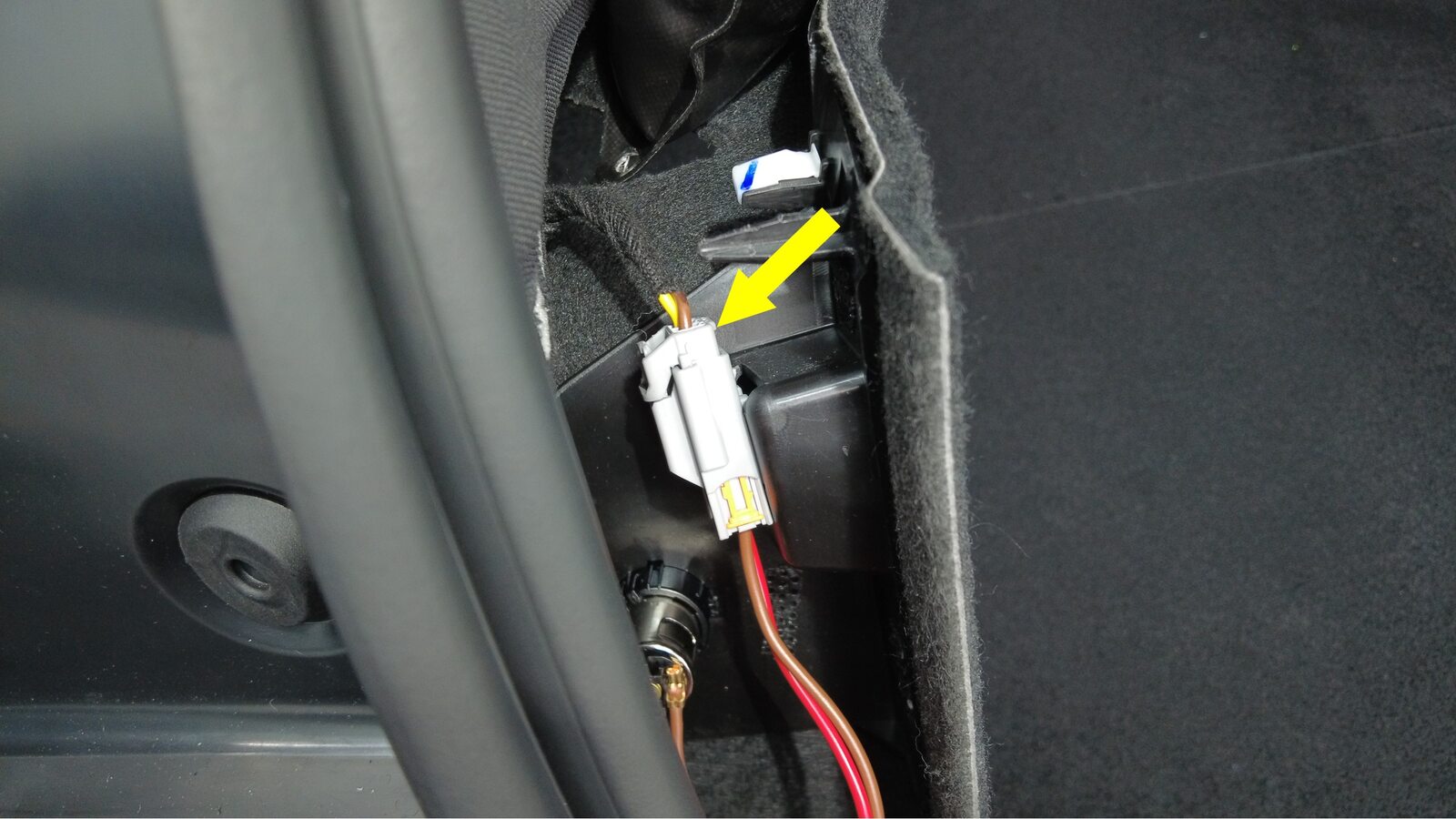

  4. 松开 12V 直角电源插座连接器。
    Informational PurposesAn informational icon, calling your attention
    请先下压再拔起,以免拉扯连接器电线。

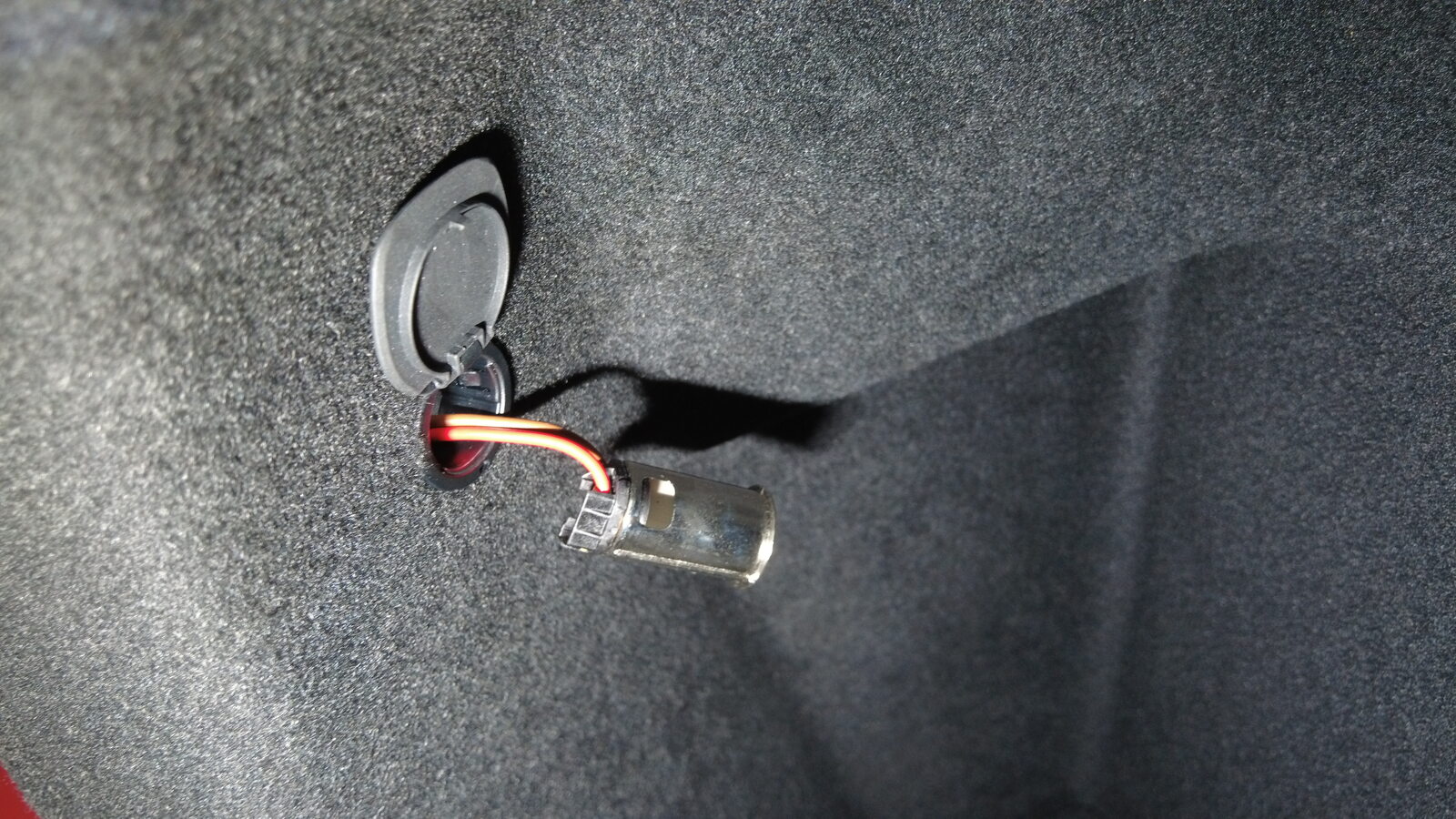

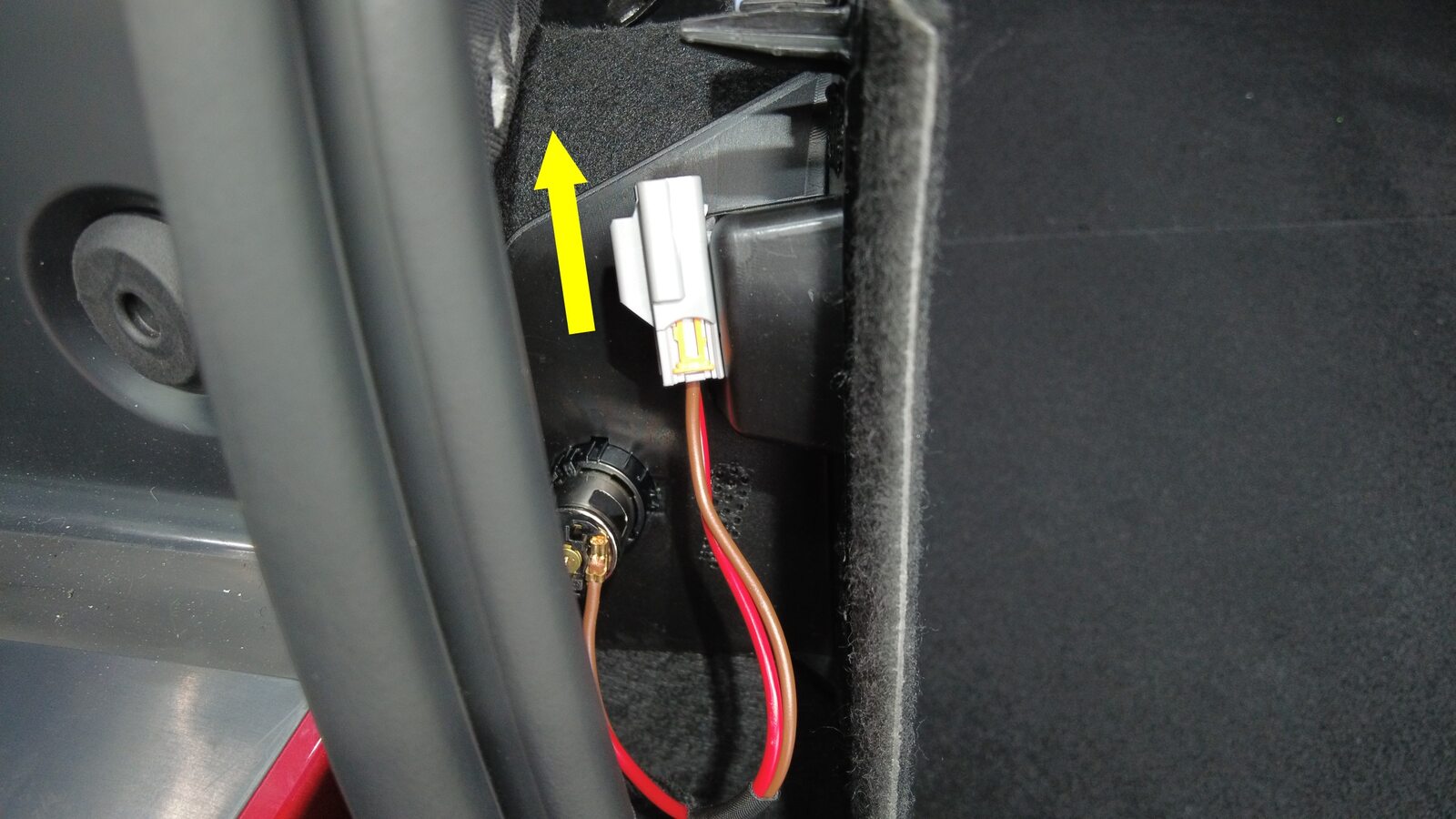

  5. 将 12V 直角电源插座内螺纹接头从后备箱左侧饰板上松开。

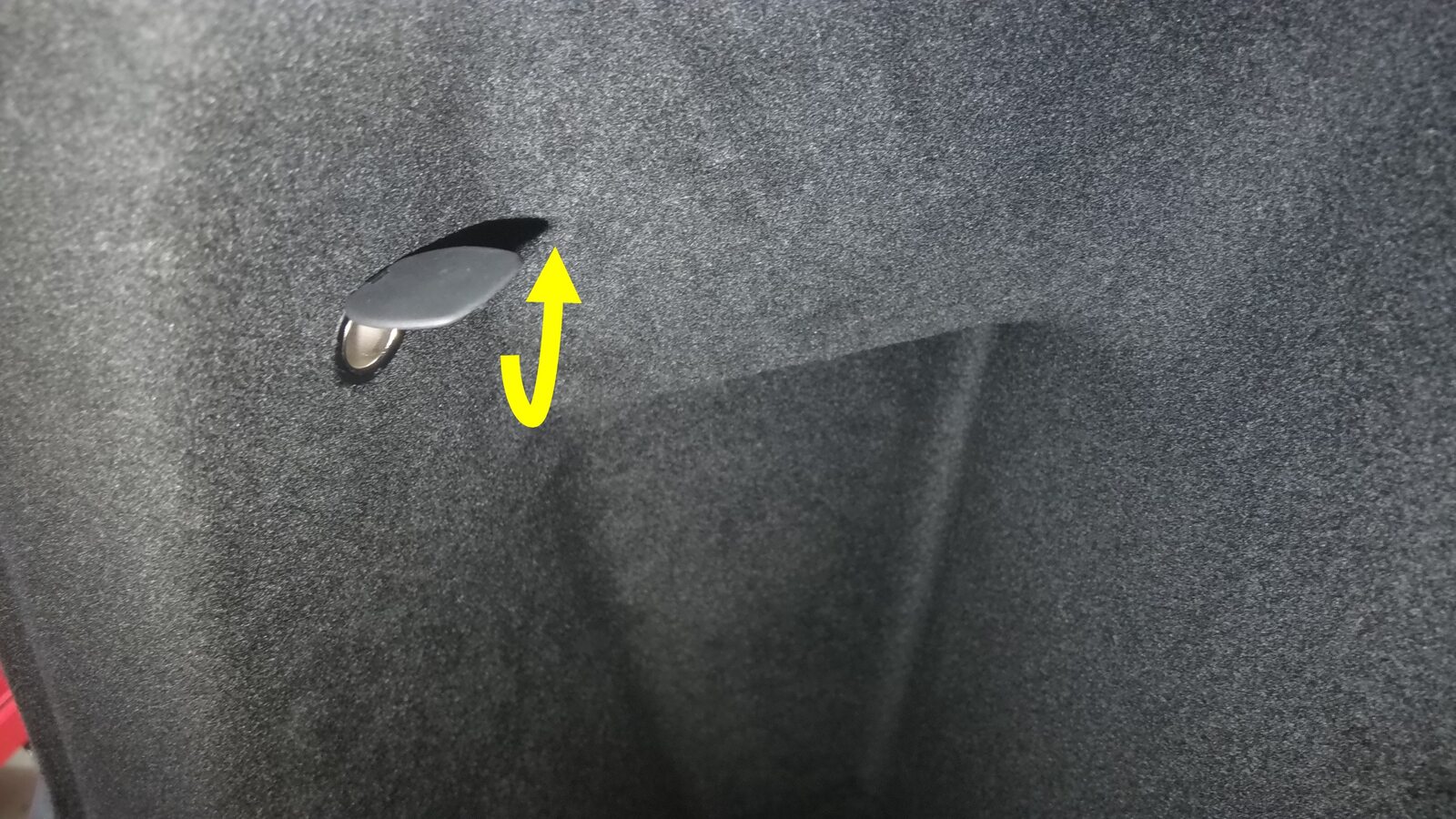

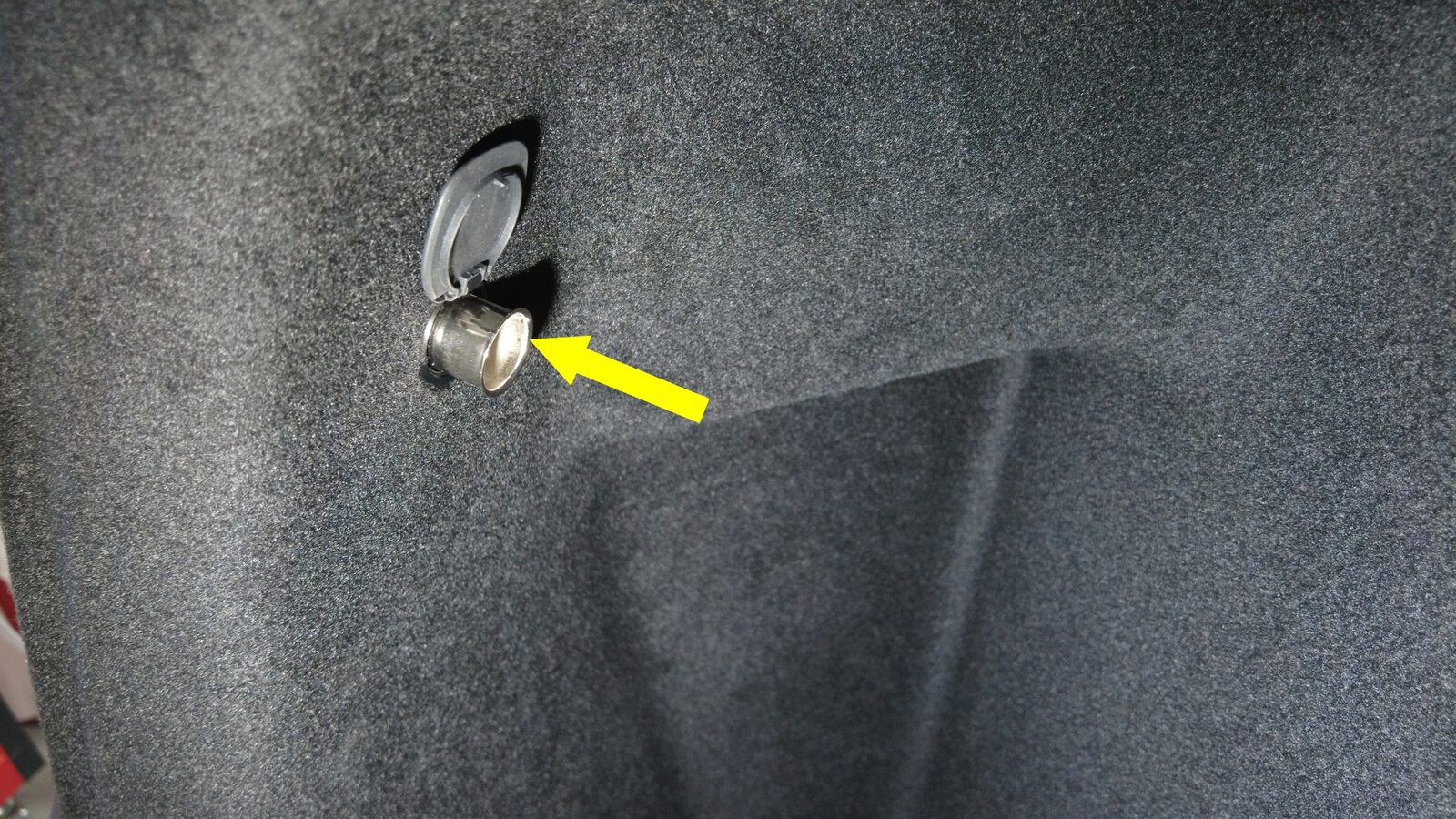

  6. 打开 12V 直角电源插座罩。

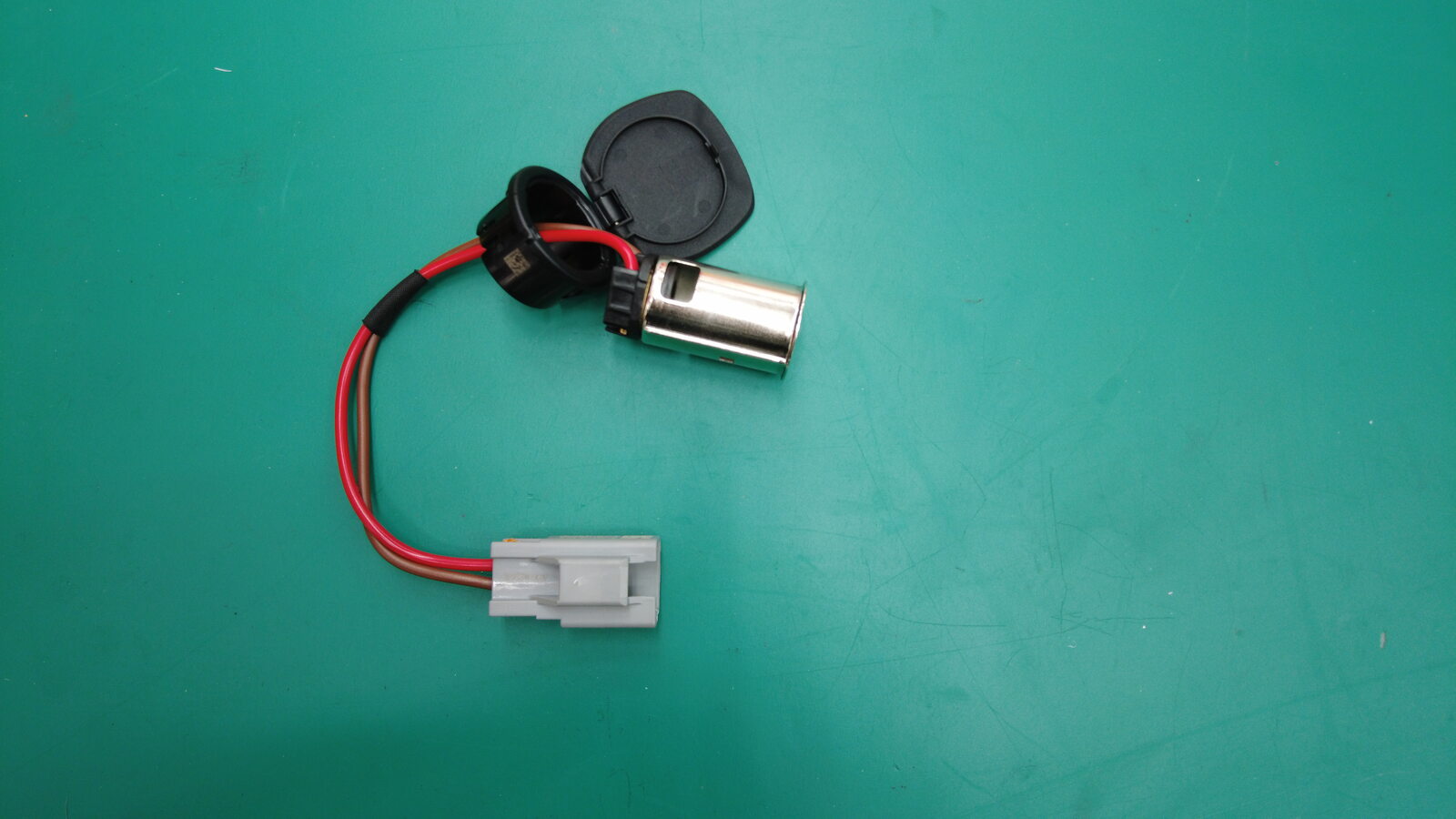

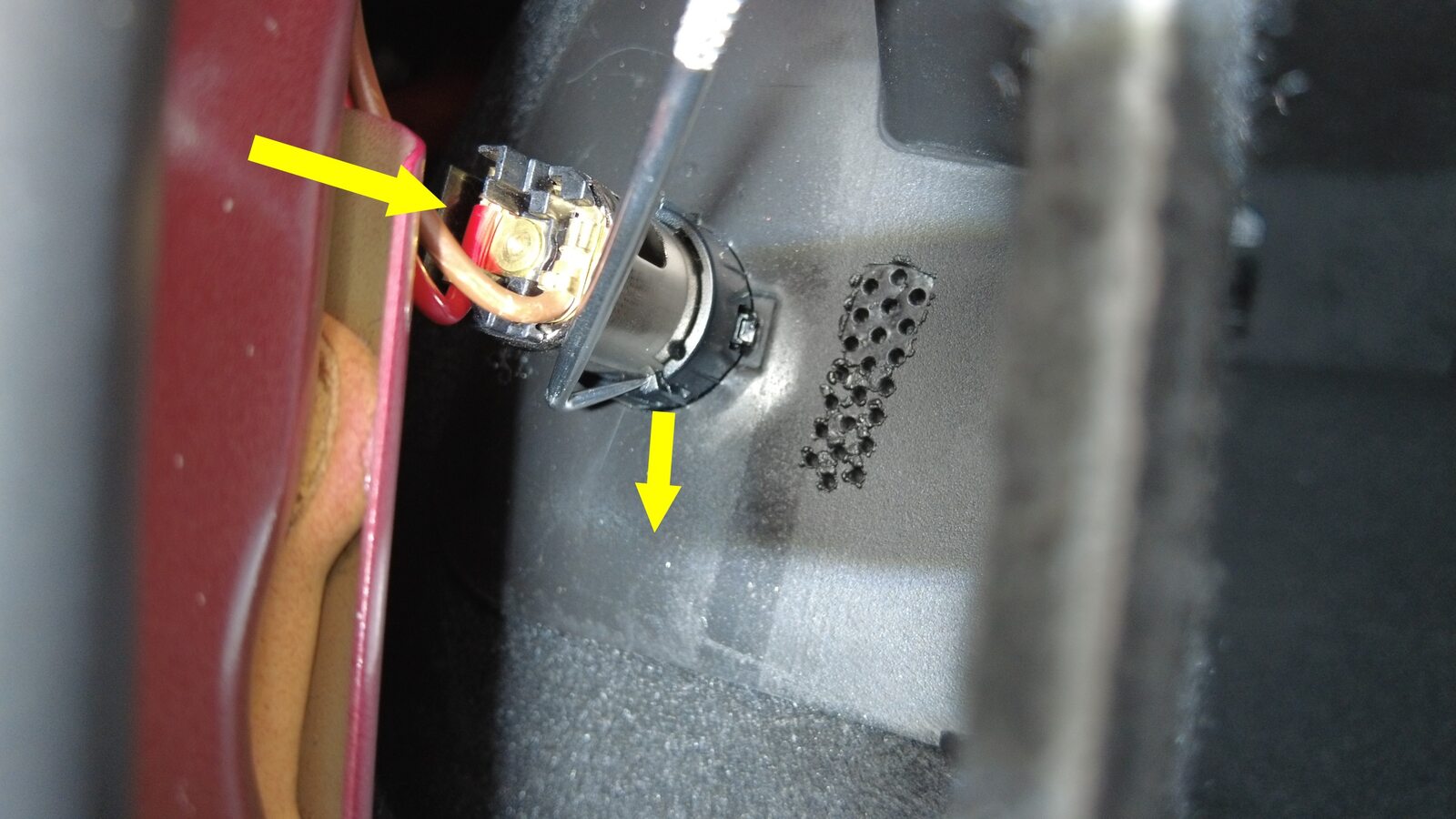

  7. 拆下 12V 直角电源插座总成。
    Informational PurposesAn informational icon, calling your attention

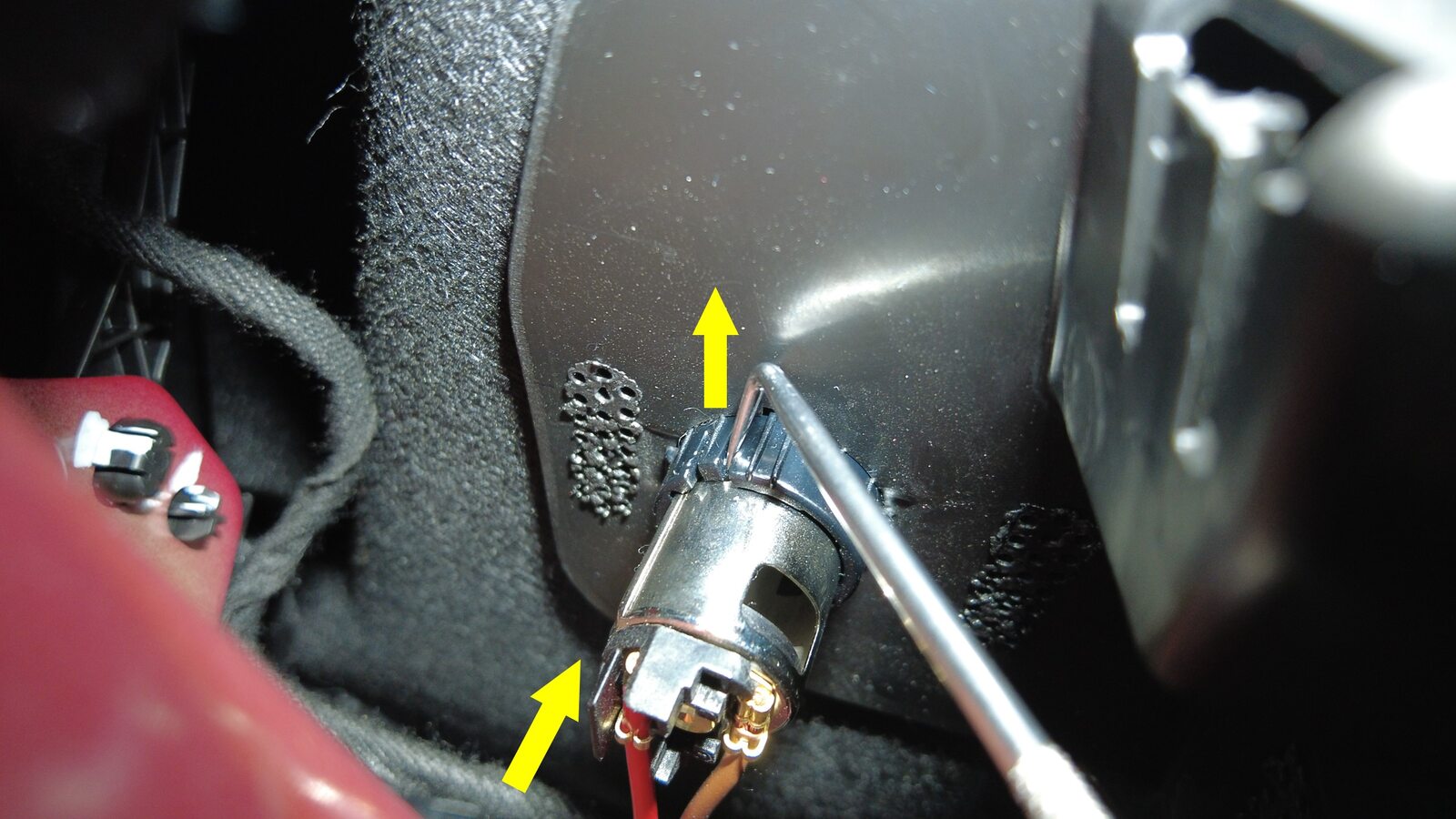

    推动 12V 直角电源插座,同时拉动上部支座锁片,然后用同样的方法分离底部支座锁片。成功分离后,整个总成会顺利移出。

安装

  1. 安装 12V 直角电源插座总成。
    Informational PurposesAn informational icon, calling your attention

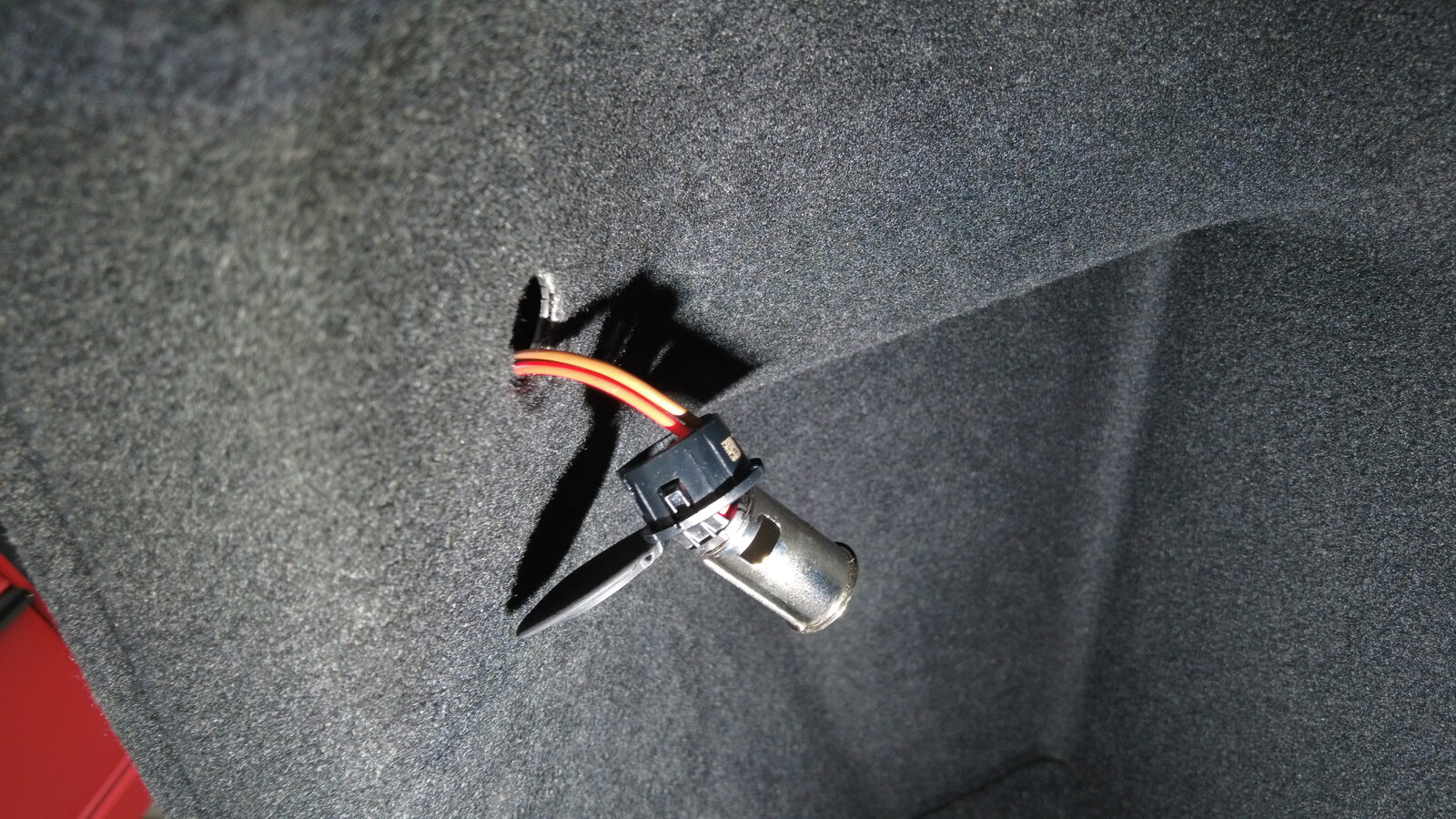

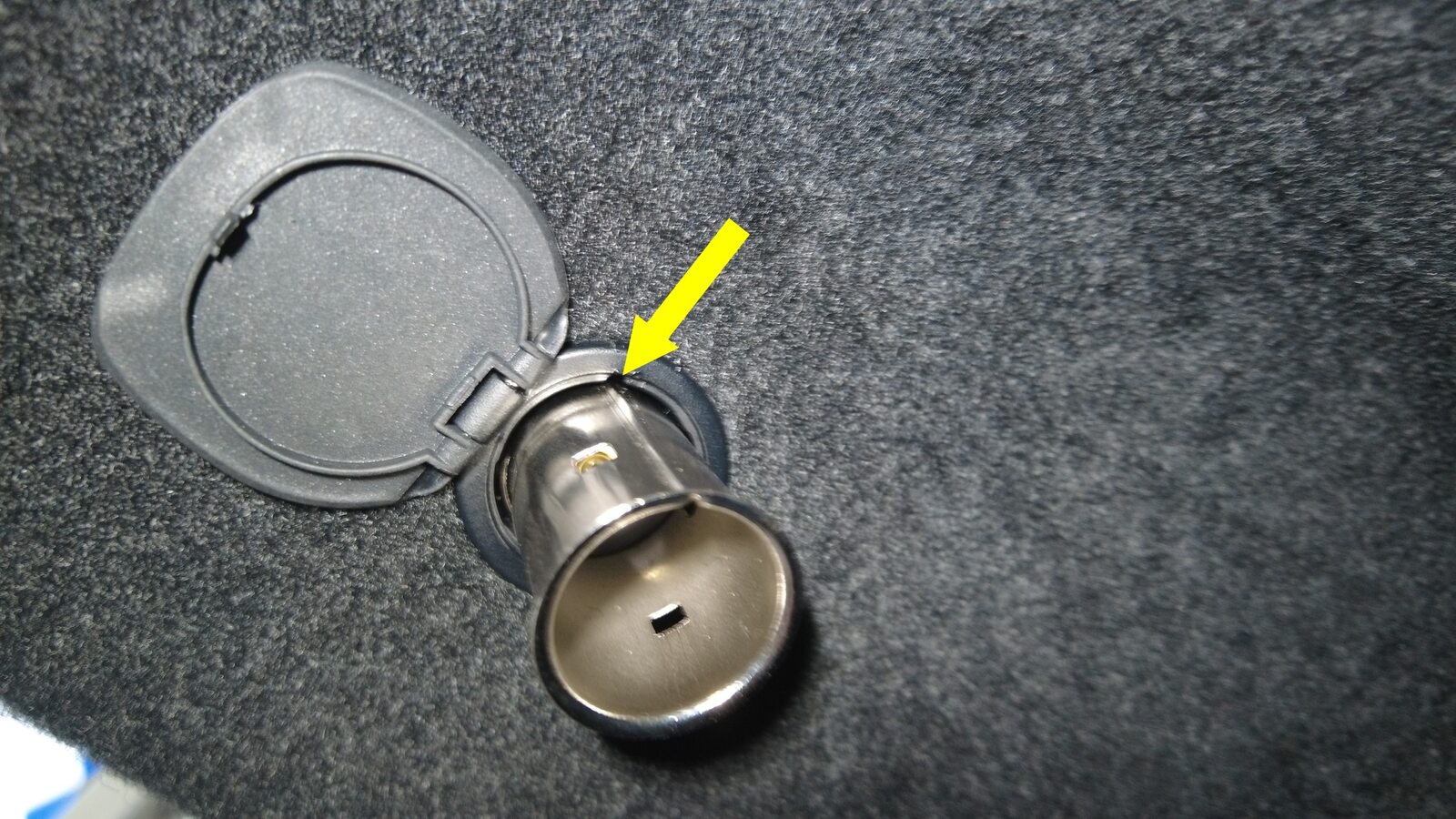

    先插入连接器,然后紧固支座,再安装电源插座;安装时,推动电源插座,注意插座罩应朝上,以将总成紧固到位;请确保将配件安装适当。
  2. 合上 12V 直角电源插座罩。
  3. 将 12V 直角电源插座内螺纹接头紧固到后备箱左侧饰板上。
  4. 紧固 12V 直角电源插座连接器。
  5. 将可充气袋从间隙内取出。
  6. 将后备箱左上部饰板夹紧固回原位。
  7. 连接低压电池和紧急响应回路。请参阅低压电源(断开和连接)
