前平衡杆连杆 - LH(拆卸和更换)

校正代码 3101020502 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前平衡杆连杆 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前平衡杆连杆固定到左前平衡杆的螺母
98 Nm (72.3 lbs-ft)
  • T40 梅花批头
  • 18 毫米套筒
更换 1188387-00-A
将前平衡杆连杆固定到前减震器的螺栓
98 Nm (72.3 lbs-ft)
  • T40 梅花批头
  • 18 毫米套筒
更换 111543-00-A

拆卸

  1. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  2. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

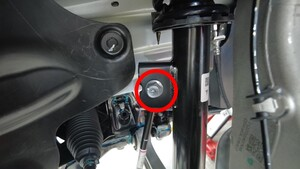

  3. 拆下并弃用将左前平衡杆连杆固定到减震器的螺栓。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花批头
    • 18 毫米套筒
  4. 拆下并弃用将左前平衡杆连杆固定到平衡杆的螺母。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花批头
    • 18 毫米套筒

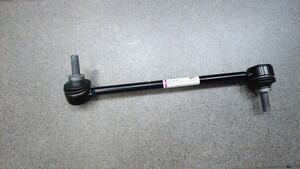

  5. 将左前平衡杆连杆从车辆上拆下。

安装

  1. 将左前平衡杆连杆放置到车辆上。
  2. 安装新的螺栓,将左前平衡杆连杆固定到减震器。
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花批头
    • 18 毫米套筒
  3. 安装新的螺母,将左前平衡杆连杆固定到平衡杆。
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    紧固螺母后,使用油性记号笔标记。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花批头
    • 18 毫米套筒
  4. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  5. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
