C 柱气囊斜面饰板 - 左 ((拆卸和更换))

校正代码 1518011802 FRT 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格C 柱气囊斜面饰板 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
左侧衣帽钩螺钉
2.5 Nm (1.8 lbs-ft)
  • 棘轮/扭矩扳手
  • 4 英寸加长件
  • T25 梅花套筒
  • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)(仅适用于安装程序)
重复使用
将左侧气囊灯固定到车身的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 10 毫米套筒
  • 1/4 英寸钻头棘轮扭矩扳手,带角度调节功能(仅适用于安装程序)
重复使用

拆卸

  1. 拆下后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
  2. 拆下左侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))
  3. 拆下后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  4. 推开左侧衣帽钩,然后打开左侧衣帽钩螺钉帽。

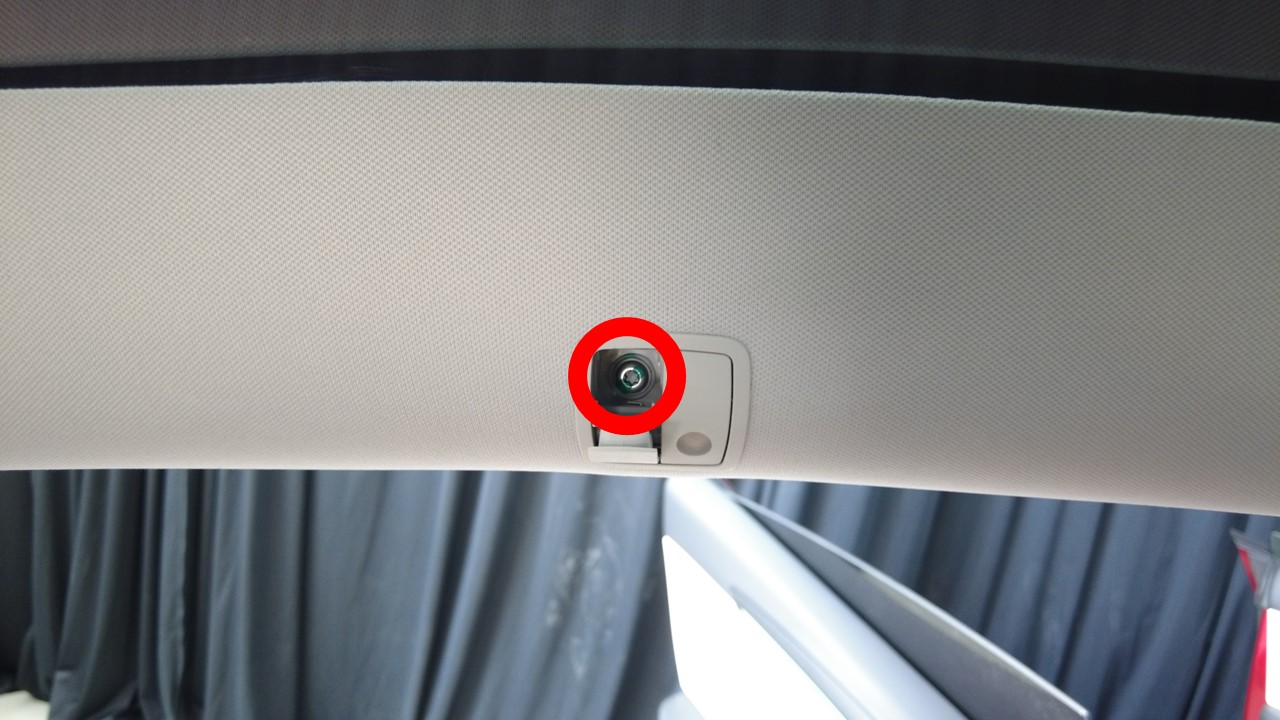

  5. 拆下左侧衣帽钩螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 4 英寸加长件
    • T25 梅花套筒
    • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)(仅适用于安装程序)

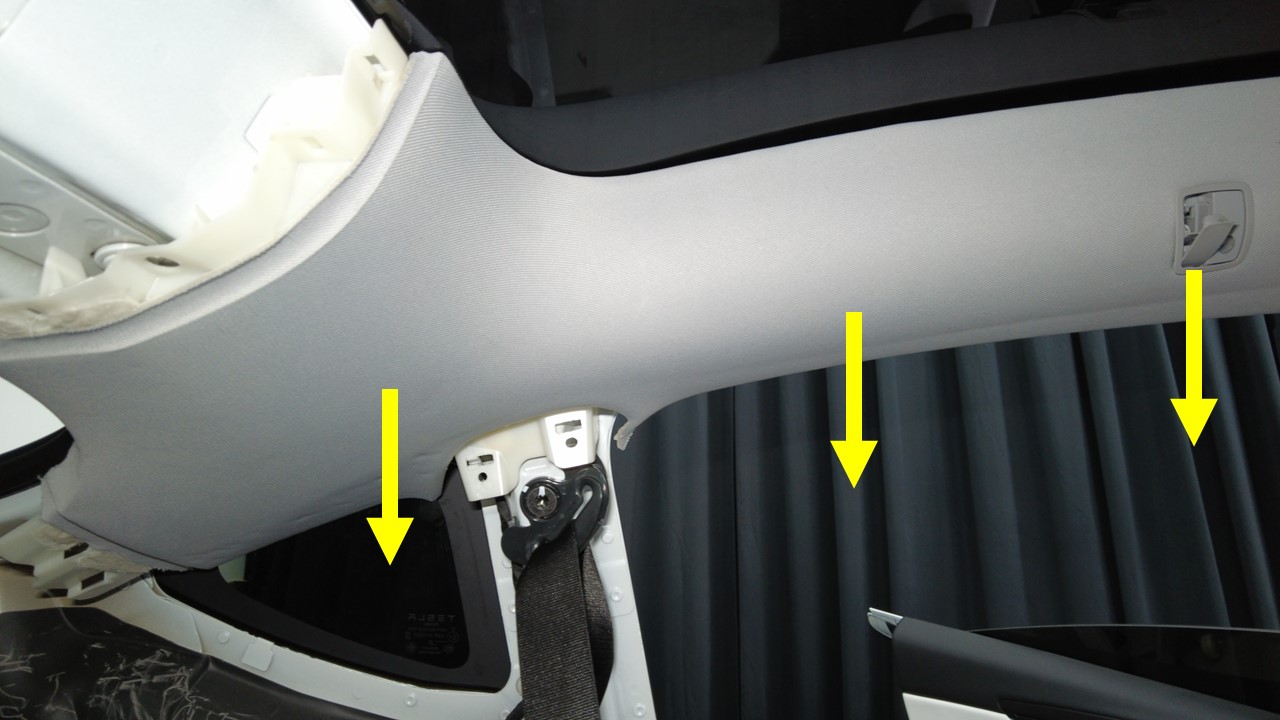

  6. 将顶篷左后部从车身上松开。

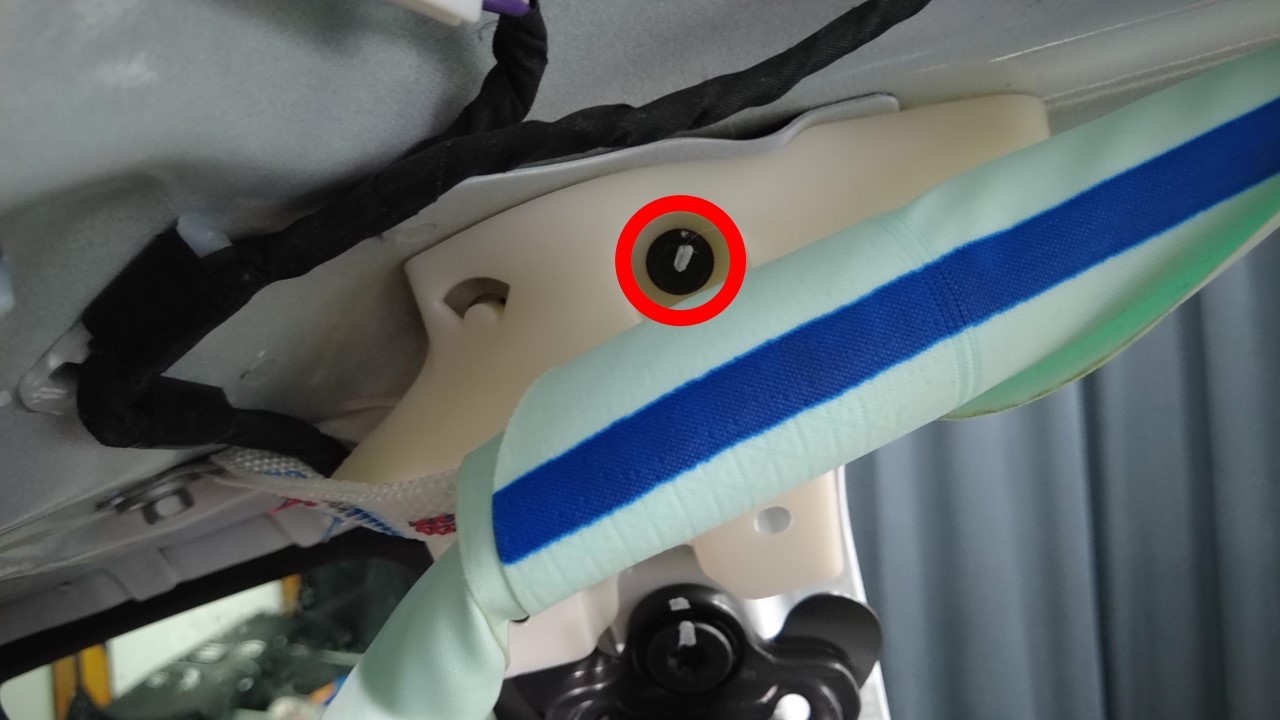

  7. 拆下将左侧气囊斜面固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 10 毫米套筒
    • 1/4 英寸钻头棘轮扭矩扳手,带角度调节功能(仅适用于安装程序)

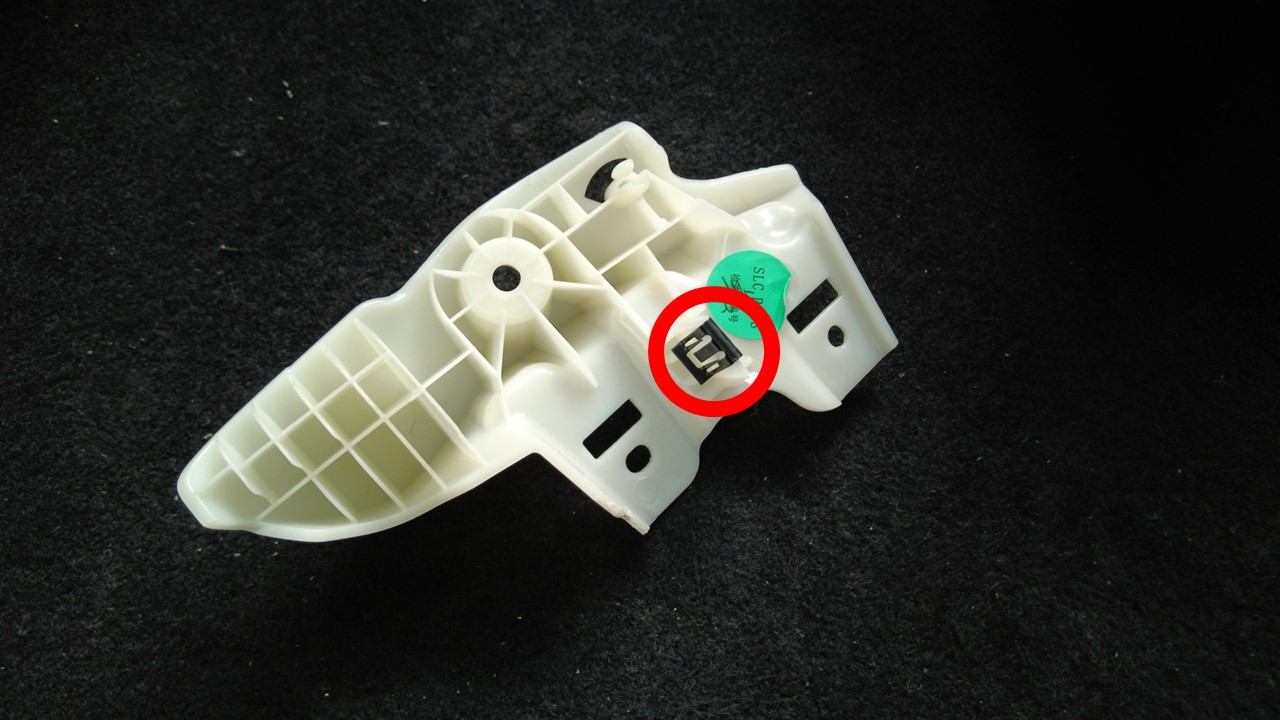

  8. 拆下左侧气囊斜面。

安装

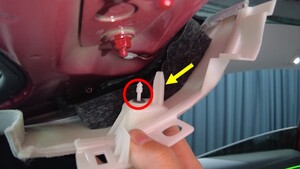

  1. 安装左侧气囊斜面。

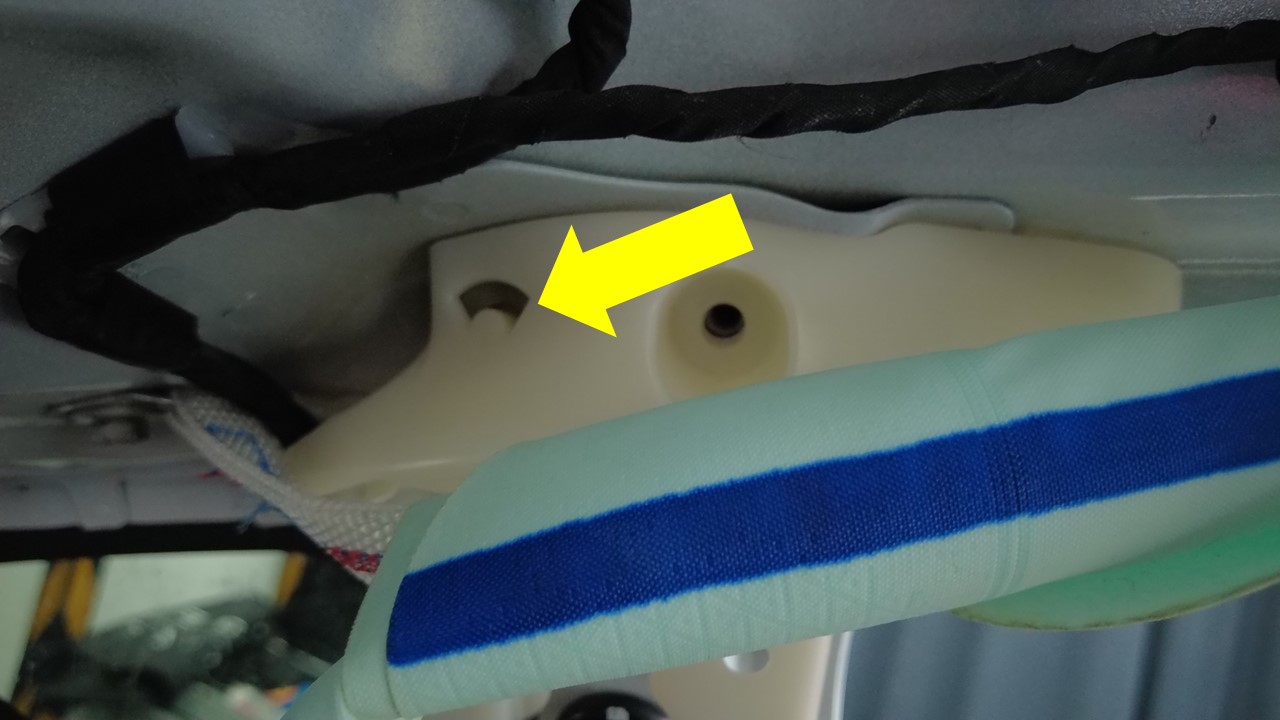

  2. 安装将左侧气囊斜面固定到车身的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 10 毫米套筒
    • 1/4 英寸钻头棘轮扭矩扳手,带角度调节功能(仅适用于安装程序)

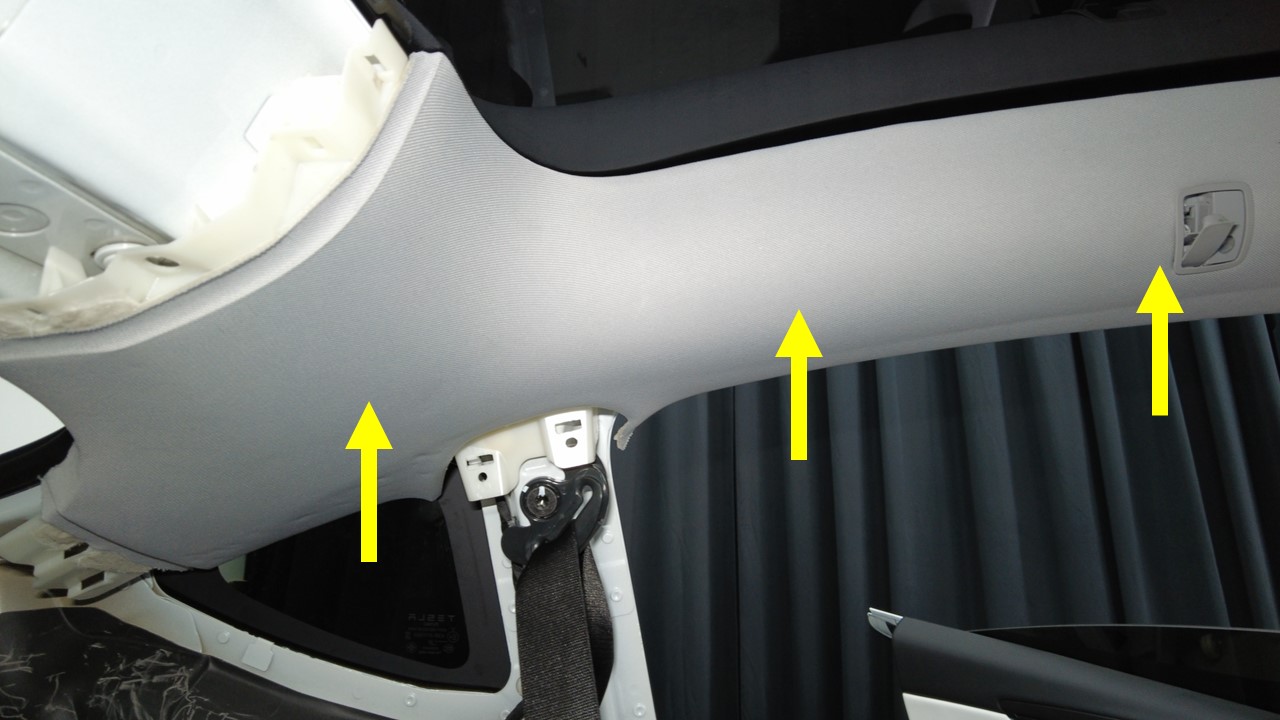

  3. 将顶篷左后部紧固到车身上。
  4. 安装左侧衣帽钩螺钉。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 4 英寸加长件
    • T25 梅花套筒
    • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)(仅适用于安装程序)
  5. 盖上左侧衣帽钩螺钉帽,然后推动合上左侧衣帽钩。
  6. 安装后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  7. 安装左侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))
  8. 安装后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
