平衡杆 - 前 ((拆卸和更换))

校正代码 3101062012 FRT 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅 人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-10: 在前平衡杆和前裙板之间安装一个可充气袋,以确保存在足够操作空间,从而不必完全拆下前裙板。

扭矩规格

表 1. 扭矩规格平衡杆 - 前 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前平衡杆固定到左右前平衡杆连杆的螺母(2 个)
98 Nm (72.3 lbs-ft)
  • T40 梅花批头
  • 18 毫米套筒
更换 1188387-00-A
将前平衡杆固定到前副车架的螺母(4 个)
35 Nm (25.8 lbs-ft)
  • 15 毫米套筒
更换 1111145-00-A

拆卸

  1. 拆卸前流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))
  2. 拆下将裙板左右侧固定到轮拱内衬的推拉式卡子(6 个)。
    Informational PurposesAn informational icon, calling your attention
    视需要拆下外侧卡子,以便接触轮毂内衬后螺栓。
  3. 将可充气袋垂直安装于前平衡杆和前裙板之间,以确保存在足够操作空间。

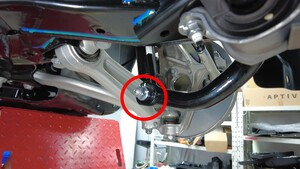

  4. 拆下并弃用将前平衡杆固定到左前和右前平衡杆连杆的螺母(2 个),然后将前平衡杆连杆置于一旁。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T40 梅花批头
    • 18 毫米套筒
    图 1. LH 如图所示,RH 类似

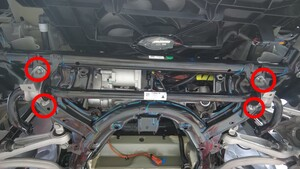

  5. 在协助下,拆下并弃用将前平衡杆固定到前副车架的螺母(4 个),然后将平衡杆从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 15 毫米套筒

安装

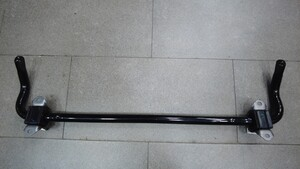

  1. 将前平衡杆放置在前副车架上,然后安装新的螺母,将平衡杆固定到副车架。
    35 Nm (25.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    紧固螺母后,使用油性记号笔标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 15 毫米套筒
  2. 将左前和右前平衡杆连杆安装到前平衡杆上,然后安装新的螺母,将连杆固定到平衡杆上。
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    紧固螺母后,使用油性记号笔标记。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T40 梅花批头
    • 18 毫米套筒
    图 2. LH 如图所示,RH 类似
  3. 取走可充气袋。
  4. 安装将裙板左右侧固定到轮毂内衬的推拉式卡子(6 个)。
  5. 安装前部流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))
