前驱动单元 - 3DU ((拆卸和更换))
校正代码
3901020502
FRT
3.00
3
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 将车辆停至双柱举升机上。请参阅 举升车辆 - 双支撑架。
- 启用“维护模式增强版”。请参阅 维护模式增强版。
- 选择Service Mode Plus- High VoltageProcedures。
- 点击 Front Drive Unit Replacement，在“Before Front Drive Unit Replacement”操作列表中，点击 Start Thermal Fluid Fill/Drain (Coolant only)，点击 Run，然后等待例程完成。
-
将装有 Toolbox 3 的笔记本电脑与车辆断开连接。
注请勿关闭此 Toolbox 3 实例，因为本程序后续的步骤中需要该实例。
- 断开低压电源请参阅 低压电源（断开和连接）。
- 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
- 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 拆下前灯带总成。请参阅 灯带 - 前（拆卸和安装）。
- 拆下 LH 和 RH 前翼子板饰板。翼子板饰板 - 前 - LH（拆卸和更换）此功能会保持车辆原地不动，直至您踩下加速踏板，从而使您可以根据需要将脚从制动踏板上移开。
- 拆下 LH 和 RH 前轮。请参阅 轮毂总成（拆卸和安装）。
- 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
- 拆下前保险杠饰板请参阅 前保险杠饰板 ((拆卸和更换))。
- 降下前副车架和驱动单元。请参阅 前副车架（双电机） ((拆卸和更换))。
-
在副车架和固定装置总成下方放置液体收集器。
-

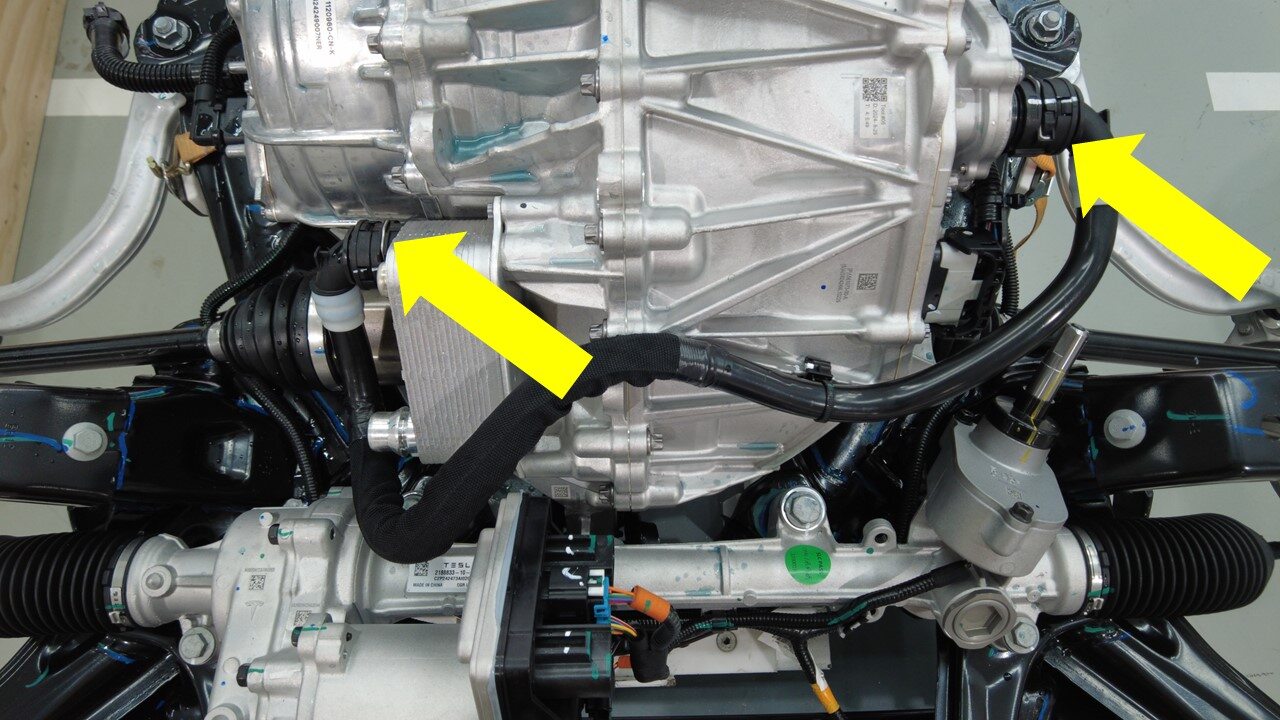

拆下前驱动单元变流器至油冷器软管以及变流器入口软管。
- 取走副车架和固定装置总成下方的液体收集器。
-

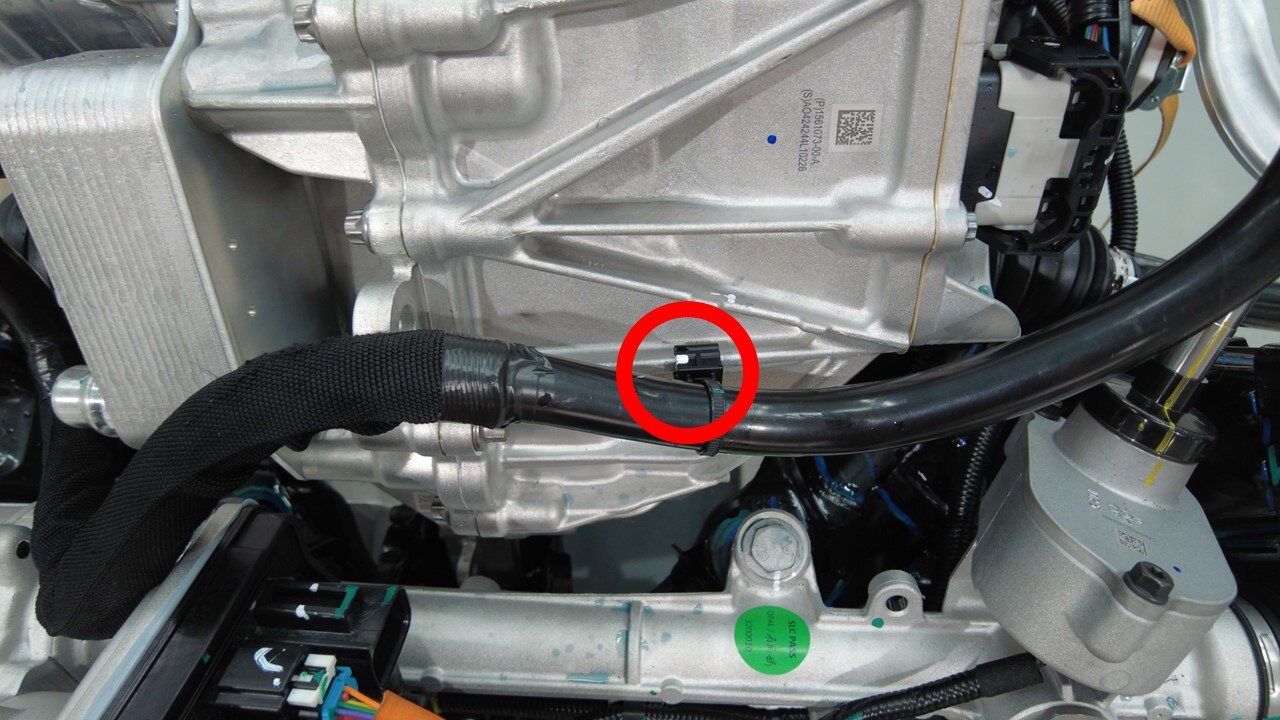

断开前驱动单元变流器逻辑连接器，然后拆下线束夹。
-

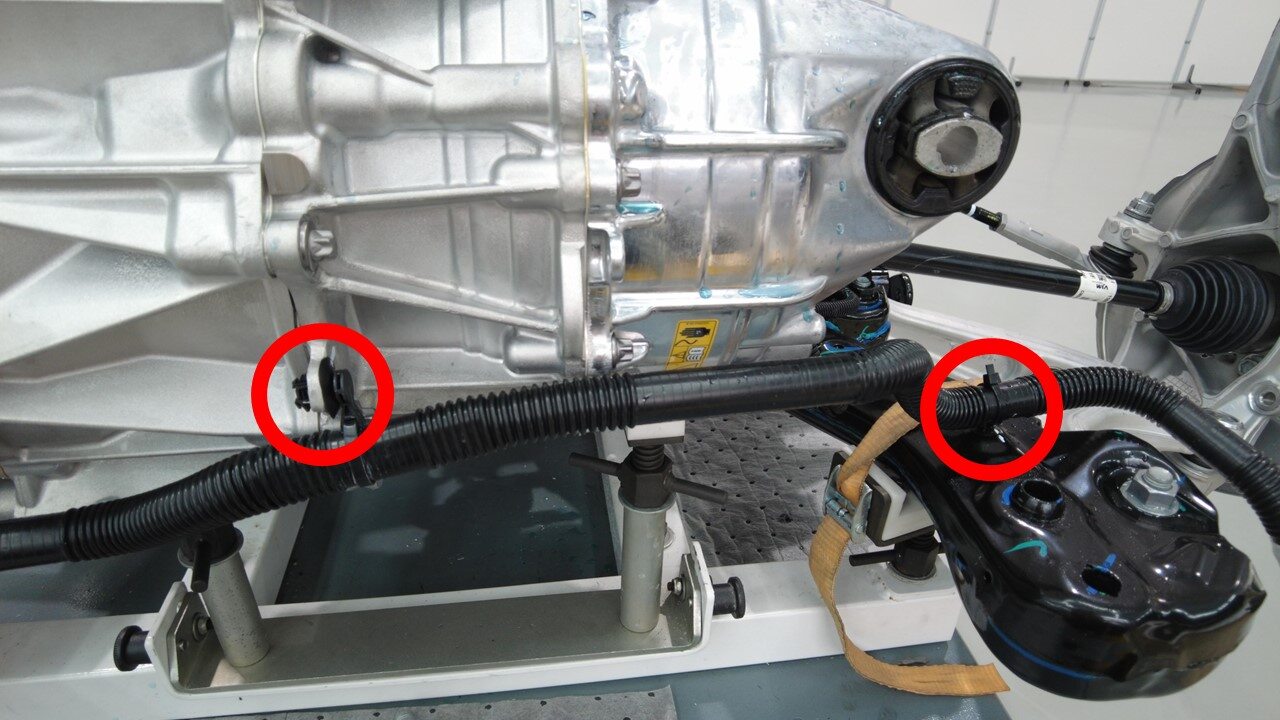

断开解析器逻辑连接器，然后拆下线束夹。
-
断开前驱动单元机油泵连接器。
-

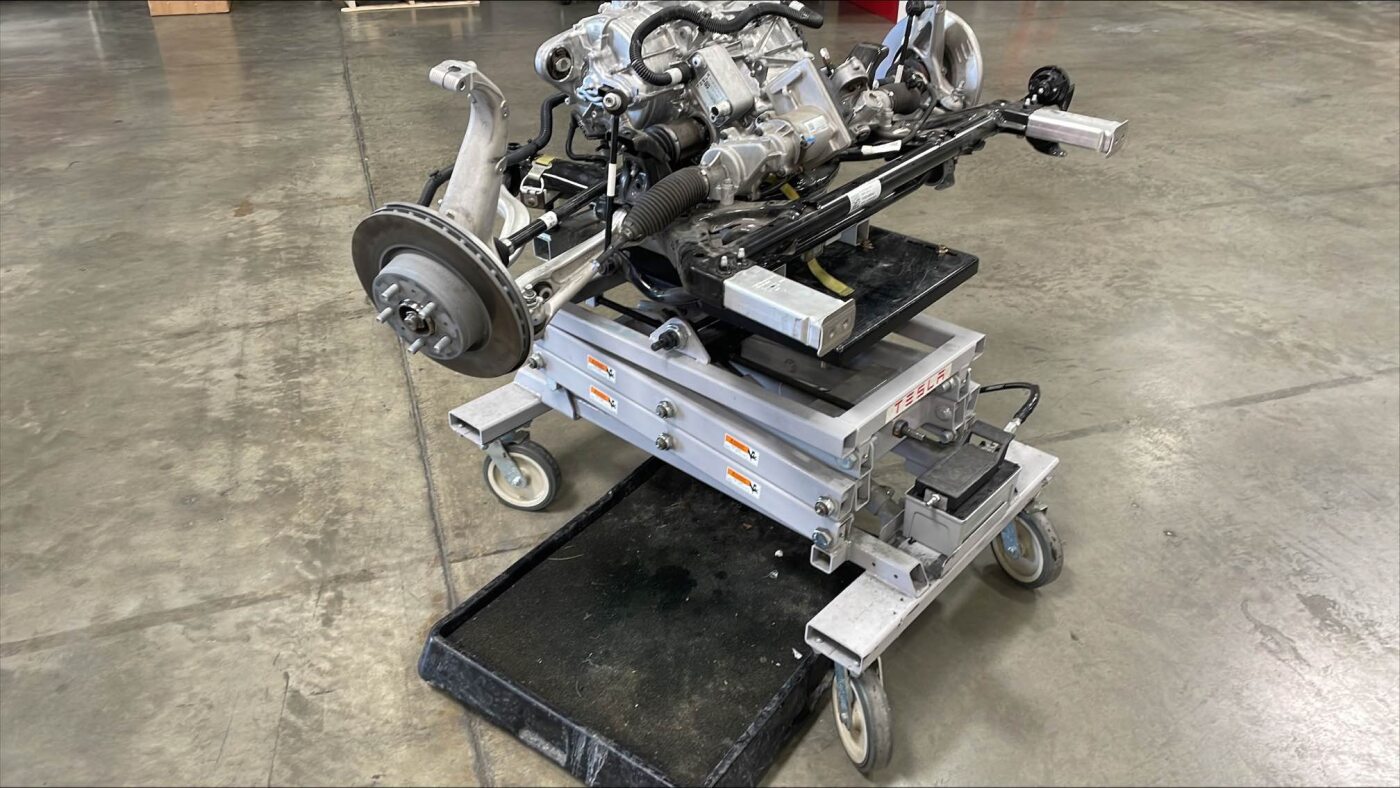

将前副车架总成放置在起重机架下方。
-
将驱动单元吊索紧固到前驱动单元上。
-
将驱动单元吊索紧固在起重机架上。
-
升起吊索工具，使线缆处于轻度张紧状态。
-

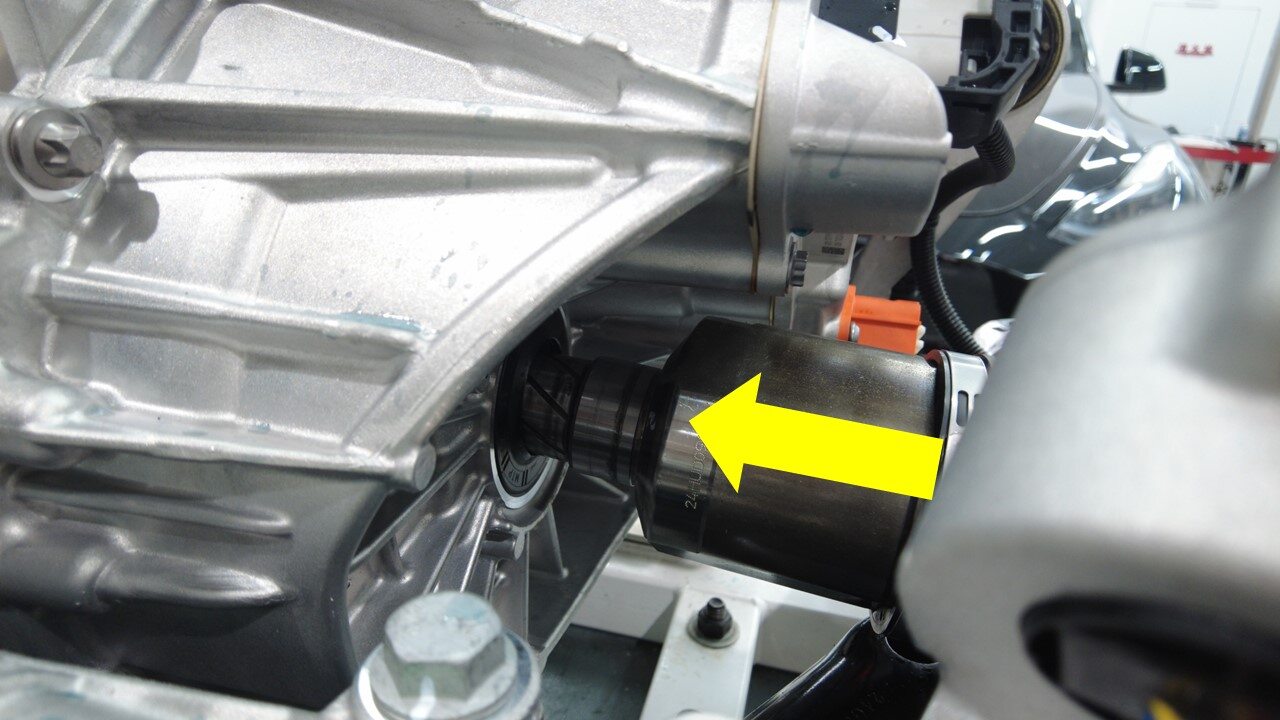

将左右半轴从前驱动单元上分离。
-
升起起重机架，将前驱动单元吊离副车架。
-
将前驱动单元降至合适的表面。
-
将驱动单元吊索从前驱动单元上松开，但仍然将吊索固定在起重机架吊钩上。
安装
- 将新的前驱动单元和板条箱放置在起重机架下方。
- 松开新的前驱动单元保护罩，然后将其转移到旧的驱动单元上。
- 将起重机架移至新的前驱动单元。
-
将驱动单元吊索紧固到前驱动单元上。
-
升起起重机架吊钩，使吊索张紧。
-
将前驱动单元降至前副车架上。
-
预装将前电机支座固定到前副车架的螺栓。
注1 个螺栓，18 毫米，80 Nm；稍稍调整前驱动单元的位置，以便安装螺栓；螺栓将在后续步骤中紧固。
-
将左右半轴安装到前驱动单元上。
- 降低吊索，释放张力。
-
将驱动单元吊索从前驱动单元上拆下。
-
连接前驱动单元机油泵连接器。
注1 个连接器；接合锁片
-
连接解析器逻辑连接器并紧固线束夹。
-
连接前驱动单元变流器逻辑连接器并紧固前驱动单元线束夹。
-
将前驱动单元变流器入口软管和变流器安装到油冷器软管上。
-
将举升工具、副车架和前驱动单元总成放置在车辆下方，以备安装。
注建议在他人协助下对准安装位置。
- 安装前副车架和驱动单元。请参阅 前副车架（双电机） ((拆卸和更换))。
- 安装前饰板请参阅 前保险杠饰板 ((拆卸和更换))。
- 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
- 安装 LH 和 RH 前轮。请参阅 轮毂总成（拆卸和安装）。
- 安装 LH 和 RH 前翼子板饰板。翼子板饰板 - 前 - LH（拆卸和更换）此功能会保持车辆原地不动，直至您踩下加速踏板，从而使您可以根据需要将脚从制动踏板上移开。
- 安装前灯带总成。请参阅 灯带 - 前（拆卸和安装）。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注。
- 连接低压电源。请参阅 低压电源（断开和连接）。
- 与装有 Toolbox 3 的笔记本电脑相连。
- 在 Toolbox 3 上的“After Front Drive Unit Replacement”操作列表中，点击 Stop Thermal Fluid Fill/Drain，点击 Run，然后等待例程完成。
- 在 "After Front Drive Unit Replacement" 操作列表中，点击CAN Redeploy，点击Run，然后等待例行程序完成。
- 在 "After Front Drive Unit Replacement" 操作列表中，点击Coolant Air Purge，点击RUN，然后等待例行程序完成。
- 在 "After Front Drive Unit Replacement" 操作列表中，点击Thermal System Performance Test，点击Run，然后等待例行程序完成。
- 检查冷却液液位，必要时加满。请参阅 冷却系统（部分充注和排气） (Modify)。
- 将装有 Toolbox 3 的笔记本电脑与车辆断开连接。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 仅适用于中国、日本和韩国：小心揭下前备箱盖上的旧电机标签，然后粘贴新的电机标签以匹配新的电机信息。
- 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双支撑架。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
