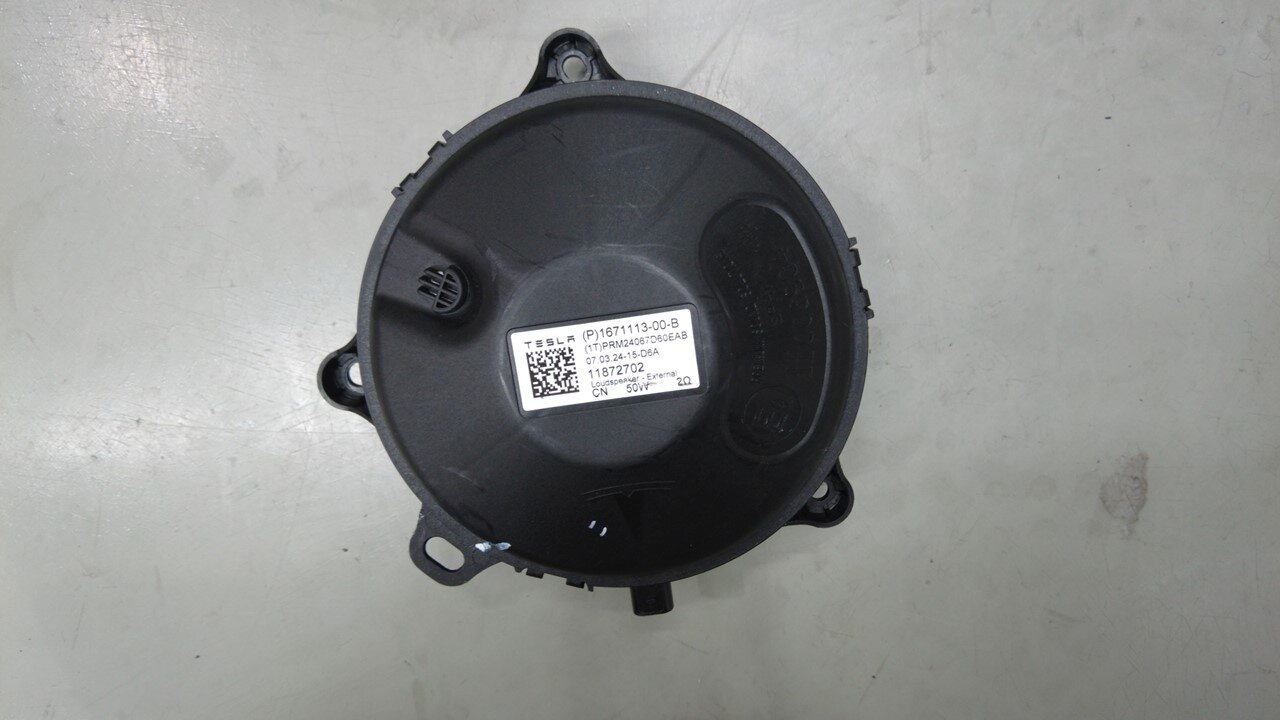

超级喇叭音频扬声器 ((拆卸和更换))

校正代码 1753010102 FRT 0.25 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 超级喇叭音频扬声器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Screws (x3) that attach the super horn to the valance
1.8 Nm (1.3 lbs-ft)
  • 棘轮/扭矩扳手
  • Torx T25 bit
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下右前轮毂。请参阅轮毂总成（拆卸和安装）。
  2. 拆下右前翼子板饰板。请参阅翼子板饰板 - 前 - LH（拆卸和更换）。

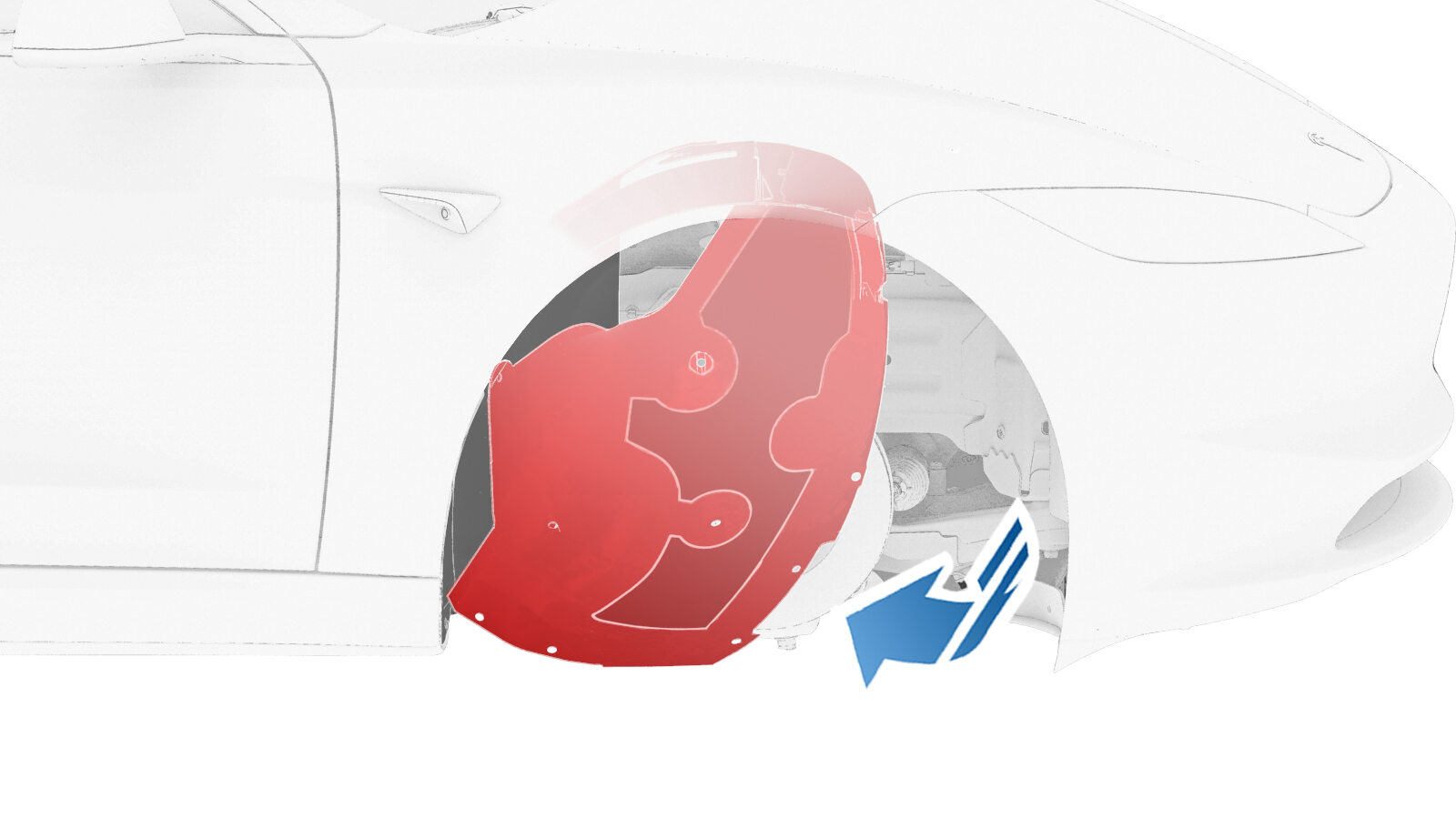

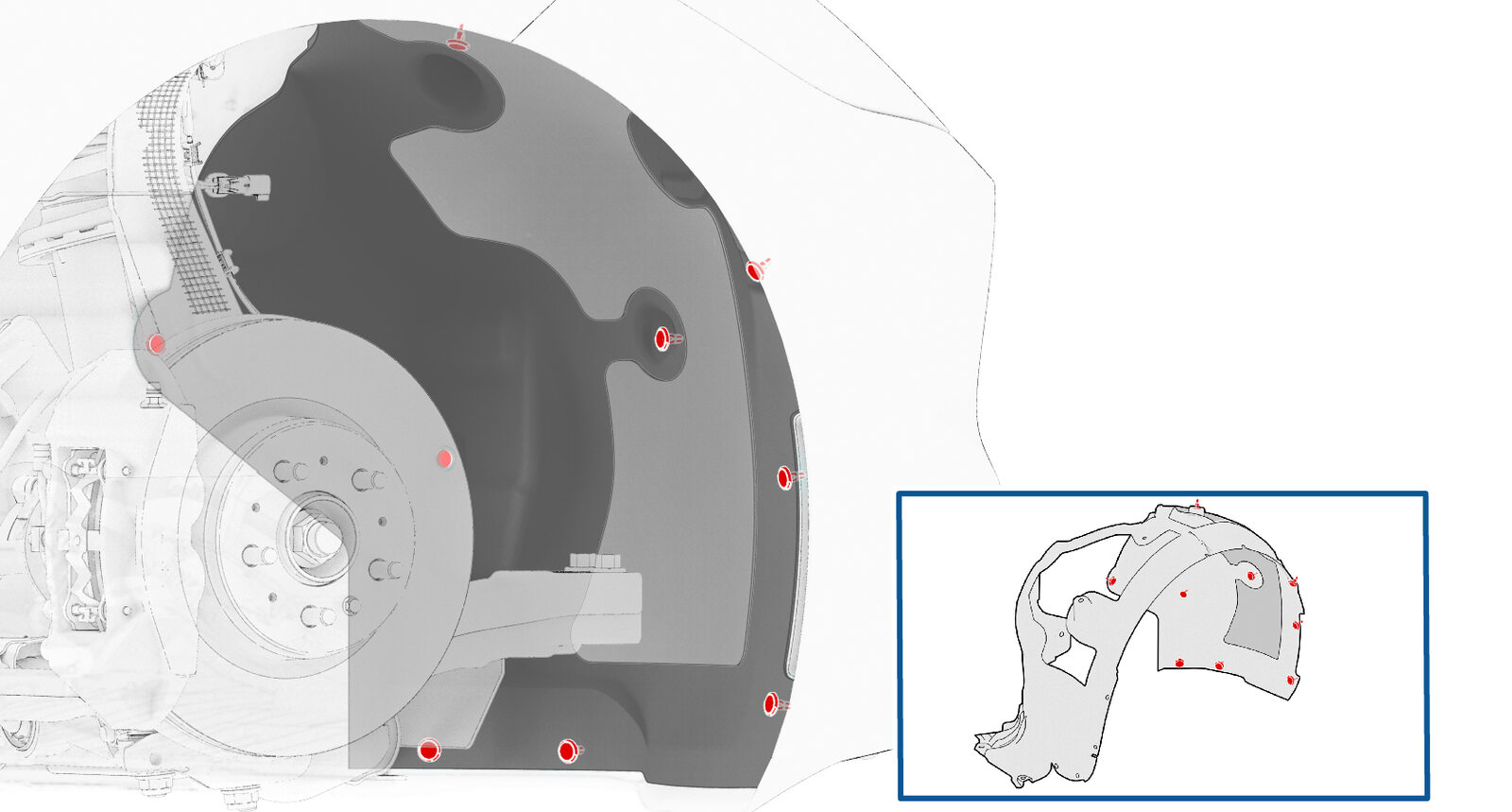

  3. 松开将右前轮拱内衬固定到车辆的推拉式卡子（9 个），然后部分拆下右前轮拱内衬。

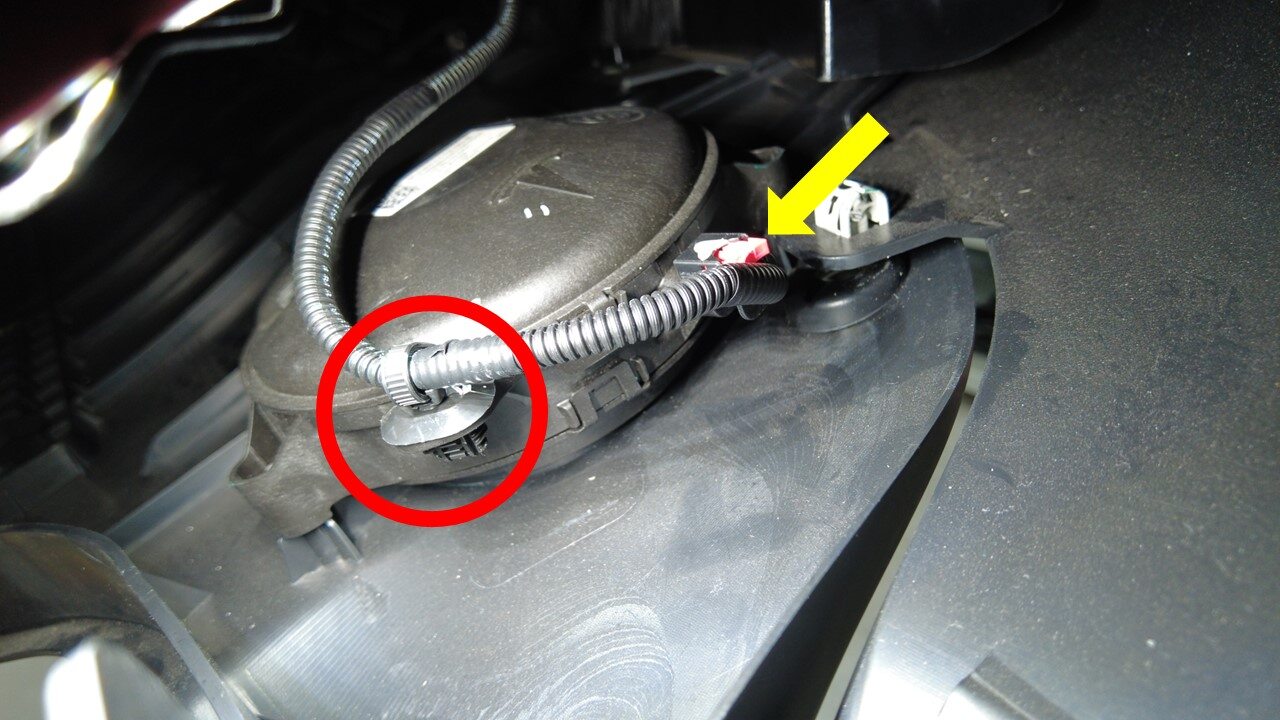

  4. 松开扬声器线束夹，然后断开电气连接器。

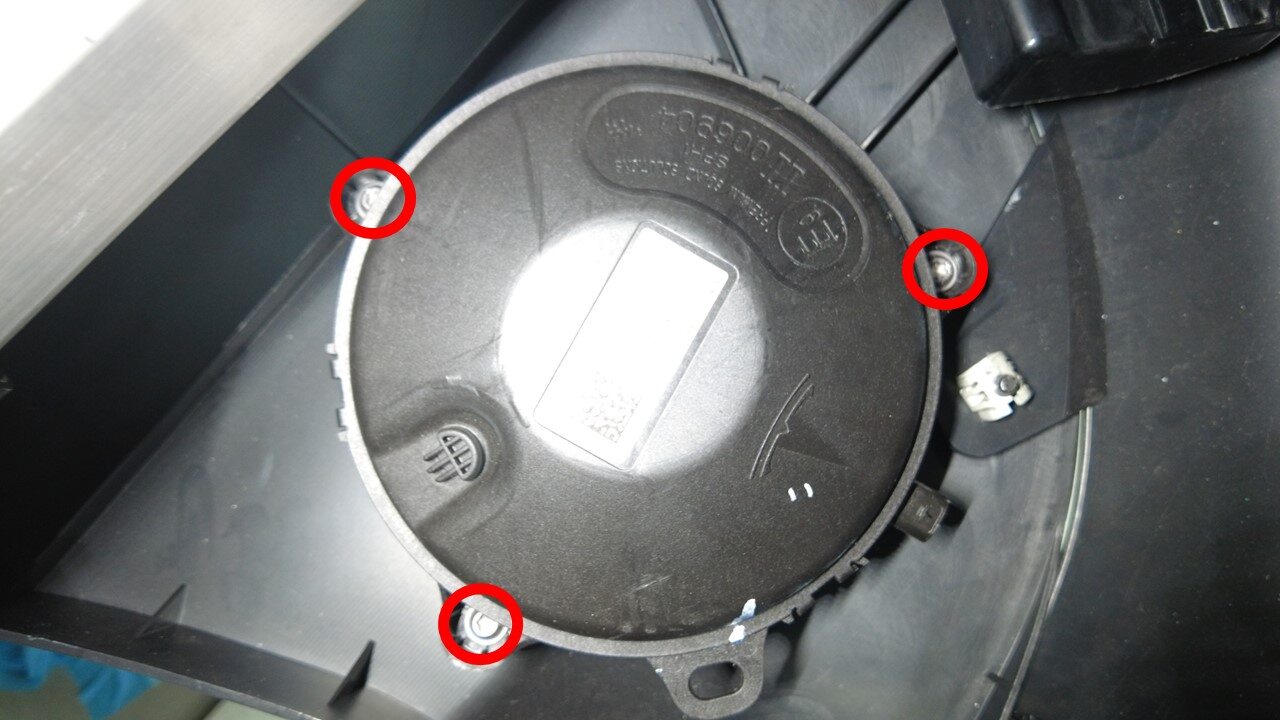

  5. 拆下将超级喇叭固定到裙板的螺钉（3 个），然后将超级喇叭从裙板上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 棘轮/扭矩扳手
    • Torx T25 bit
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 安装将超级喇叭固定到裙板的螺钉（3 个）。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 棘轮/扭矩扳手
    • Torx T25 bit
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 安装扬声器线束夹，然后连接电气连接器。
  3. 将右前轮拱内衬装回车辆，然后安装将右前轮拱内衬固定到车辆的推拉式卡子（9 个）。
  4. 安装右前翼子板饰板。请参阅翼子板饰板 - 前 - LH（拆卸和更换）。
  5. 安装右前轮毂。请参阅轮毂总成（拆卸和安装）。
