Fan - Camera - Forward Facing ((拆卸和更换))

校正代码 1020022102 FRT 0.20 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 2025-03-18: 添加了断开和连接低压电源以防损坏零件的步骤。

扭矩规格

表 1. 扭矩规格： Fan - Camera - Forward Facing ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定前置摄像头风扇的螺钉（3 个）
0.12 Nm (1 lbs-in)
  • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
  • T6 1/4 英寸六角梅花带螺栓杆批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 断开低压电池电源。请参阅LV Power (Modify)。

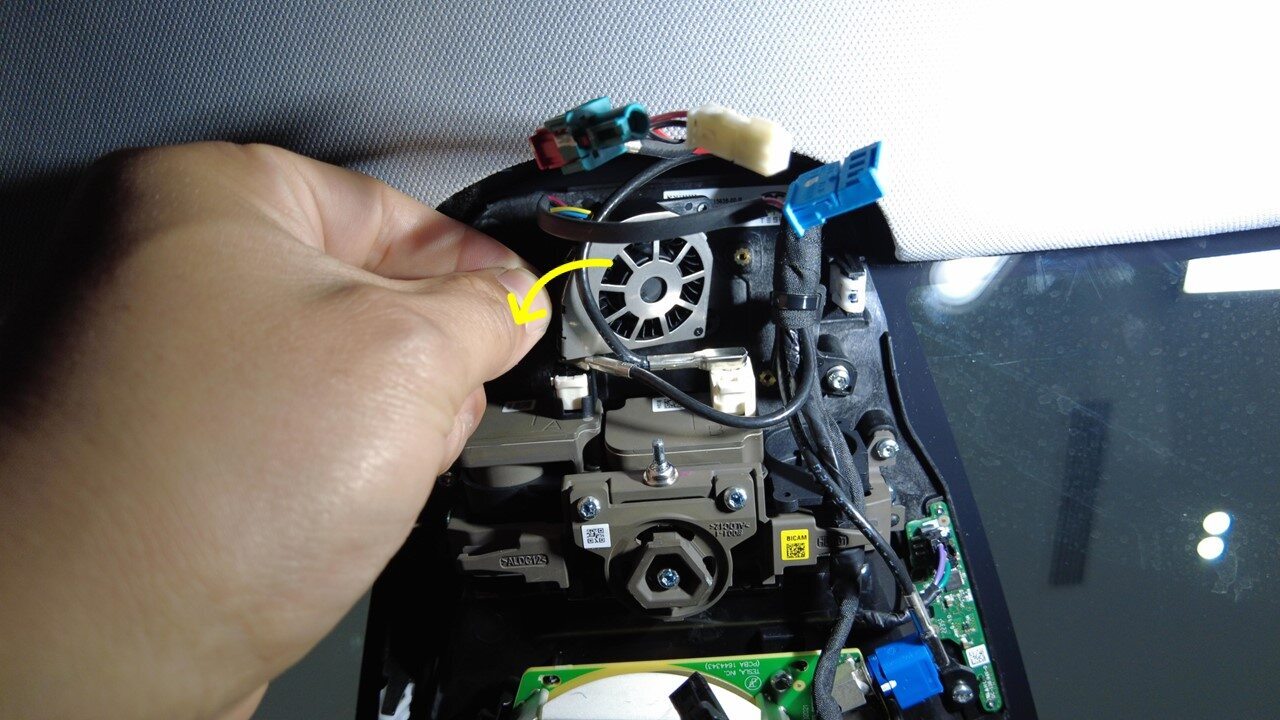

  2. 拆下摄像头上盖总成。请参阅Quad Camera Cover Upper ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需将内部摄像头从摄像头上盖拆下。

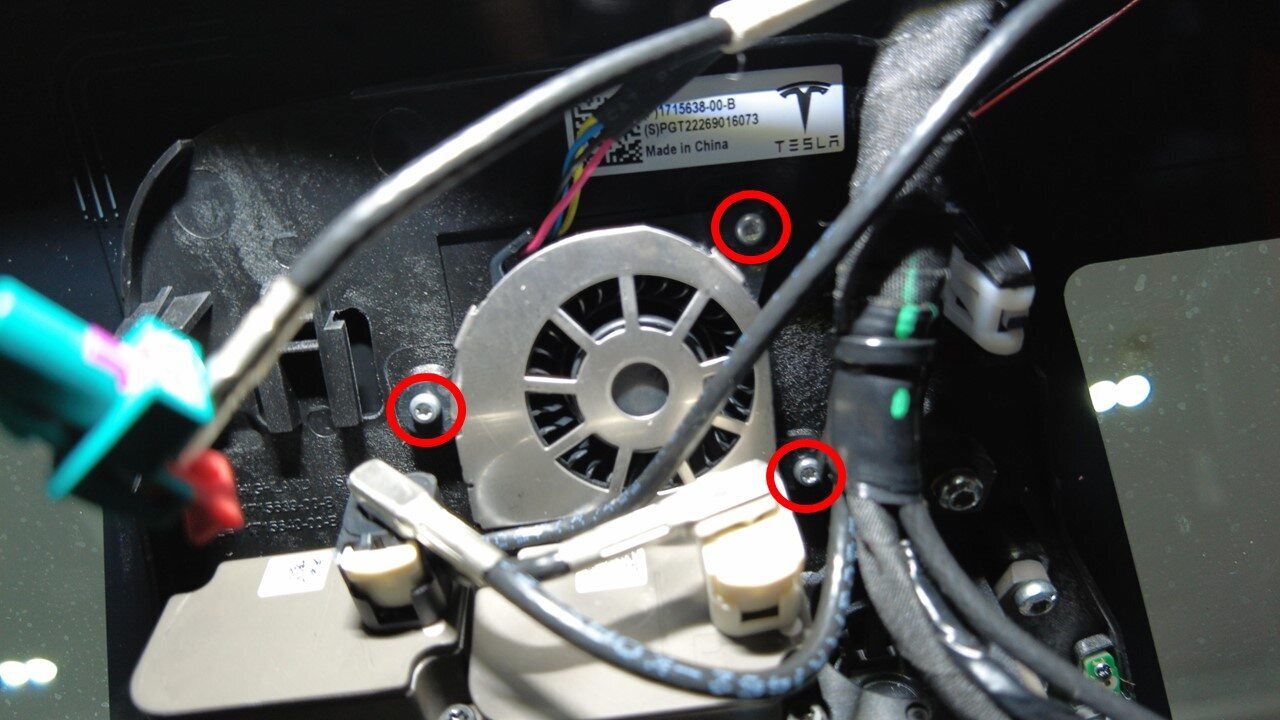

  3. 拆下用于固定前置摄像头风扇的螺钉（3 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
    • T6 1/4 英寸六角梅花带螺栓杆批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

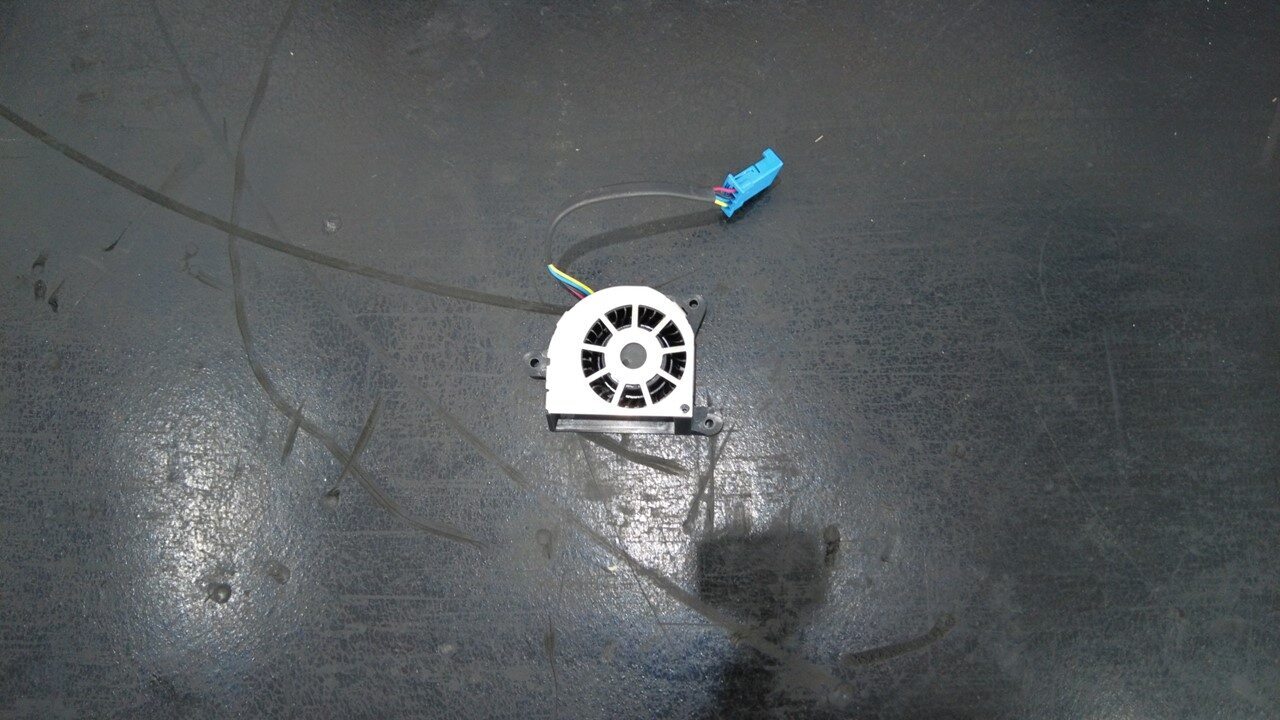

  4. 拆下前置摄像头风扇。

安装

  1. 将前置摄像头风扇安装到挡风玻璃上。
  2. 安装用于固定前置摄像头风扇的螺钉（3 个）。
    0.12 Nm (1 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
    • T6 1/4 英寸六角梅花带螺栓杆批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装四摄像头上盖总成。请参阅Quad Camera Cover Upper ((拆卸和更换))。
  4. 连接低压电池电源。请参阅LV Power (Modify)。
