触摸屏 - 中央显示器总成（拆卸和安装）
校正代码
2107010101
FRT
0.24
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将触摸屏固定到仪表板支架的螺纹胶螺栓（2 个） |
 16 Nm (11.8 lbs-ft) |
|
更换 | |
| 将外罩口固定到触摸屏的螺栓（2 个） |
3 Nm (2.2 lbs-ft) |
|
重复使用 |
拆卸
- 打开左前车门，降下左前车窗。
- 断开低压电池电源。请参阅低压电源（断开和连接）。
- 拆下仪表板维修面板。请参阅前围板框架 - 显示器支座 - 维修面板（拆卸和更换）。
-

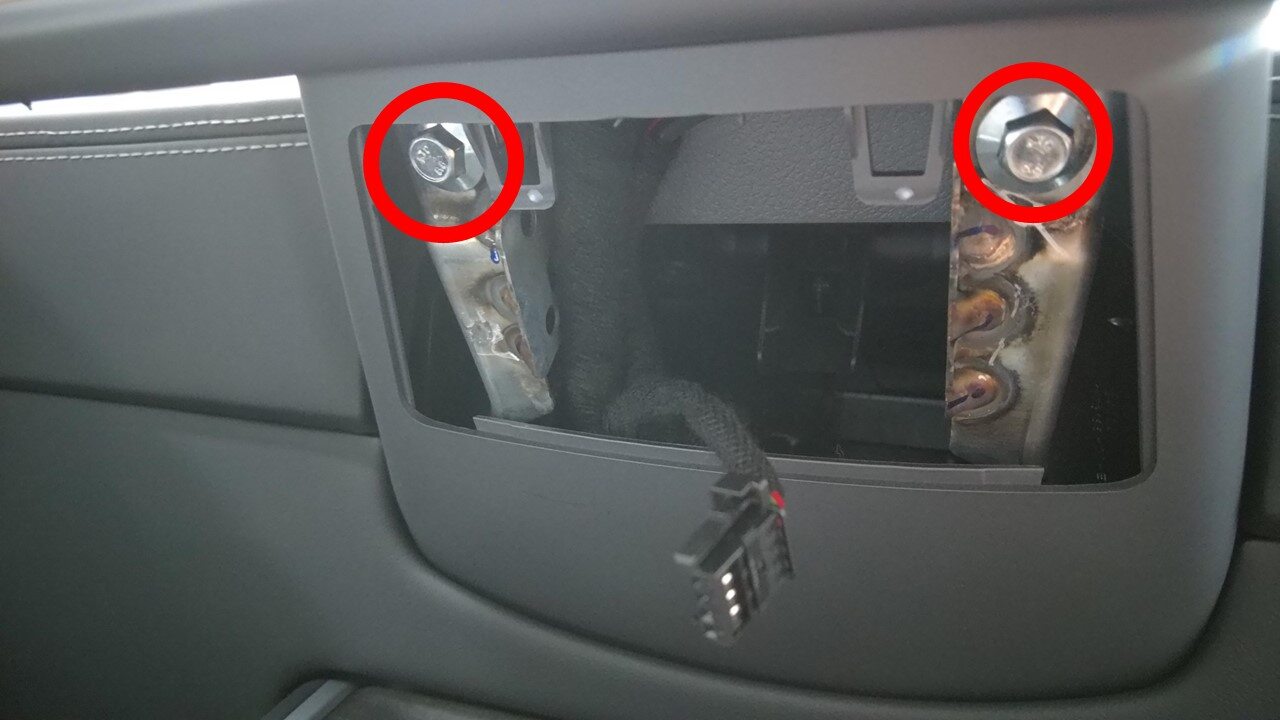

拆下并弃用将中央显示器固定到仪表板支架的螺纹胶螺栓（2 个）。
TIp推荐使用以下工具：
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手

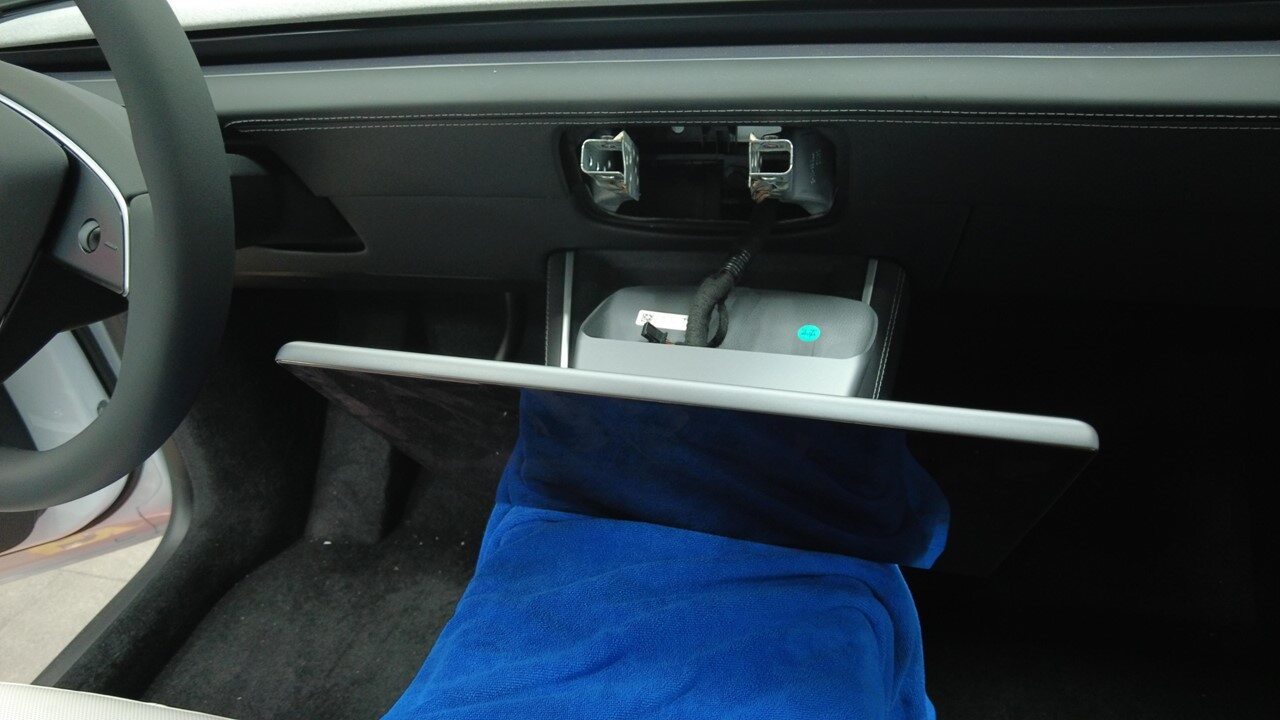

- 在中控台上放置一块毛巾以保护中央显示器。
-

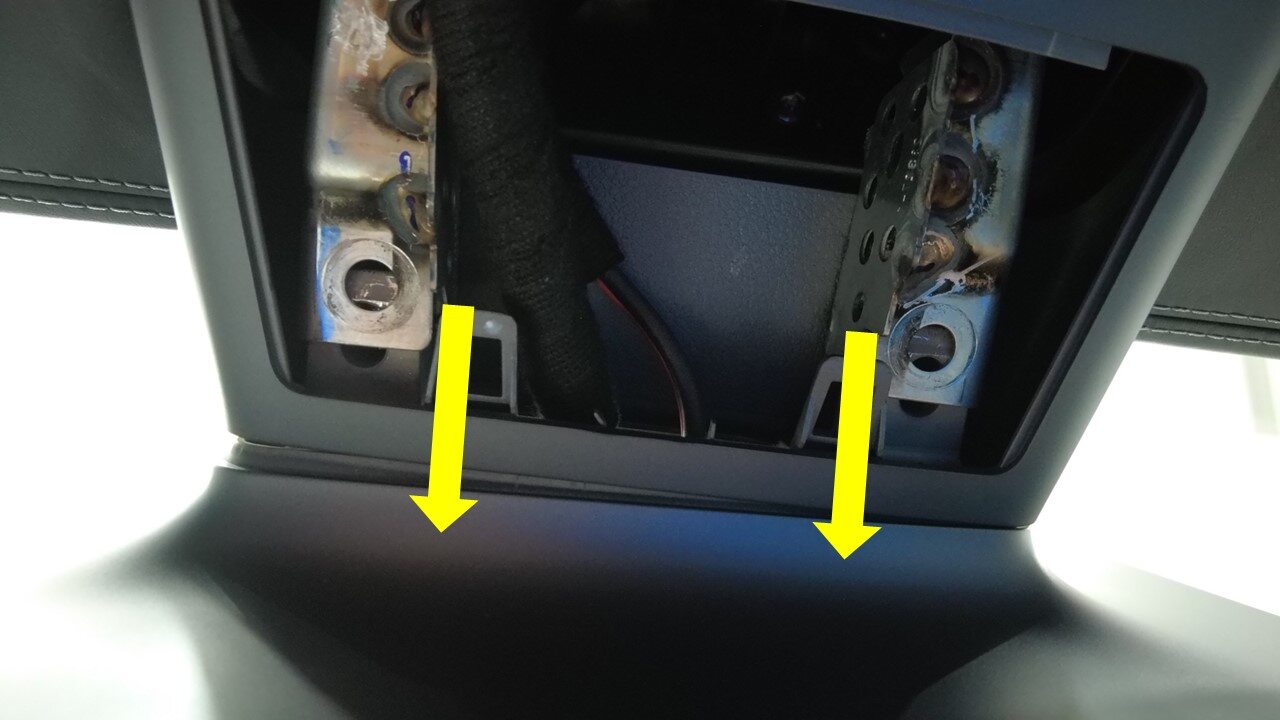

滑动中央显示器，将其从仪表板上拆下。
-

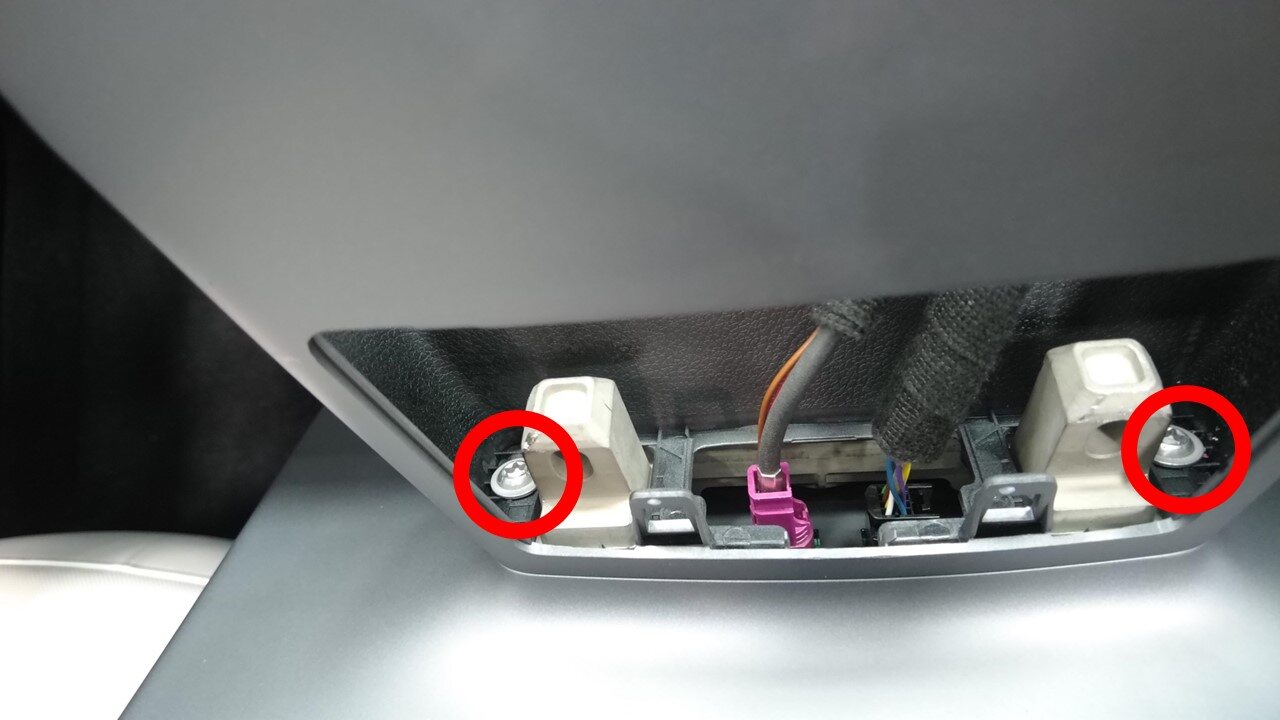

拆下将支座外壳固定到中央显示器的螺栓（2 个），然后将支座外壳置于一旁。
TIp推荐使用以下工具：
- T30 梅花套筒
- 10 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

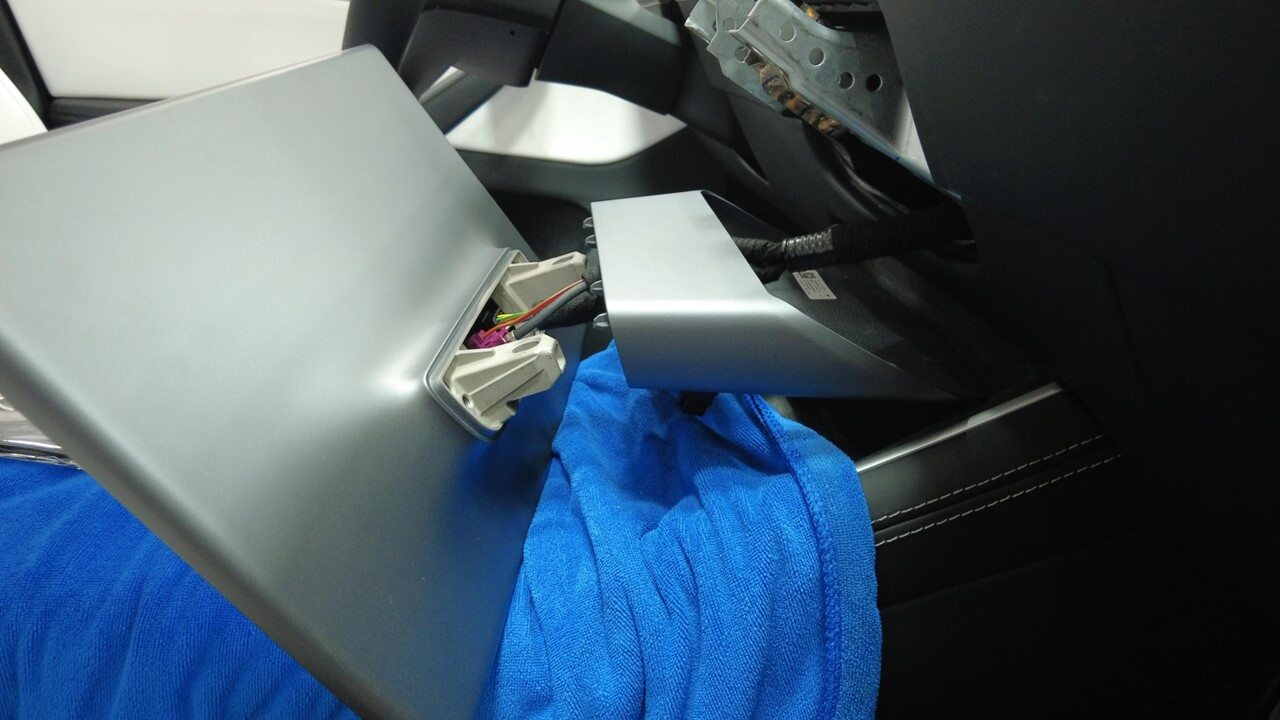

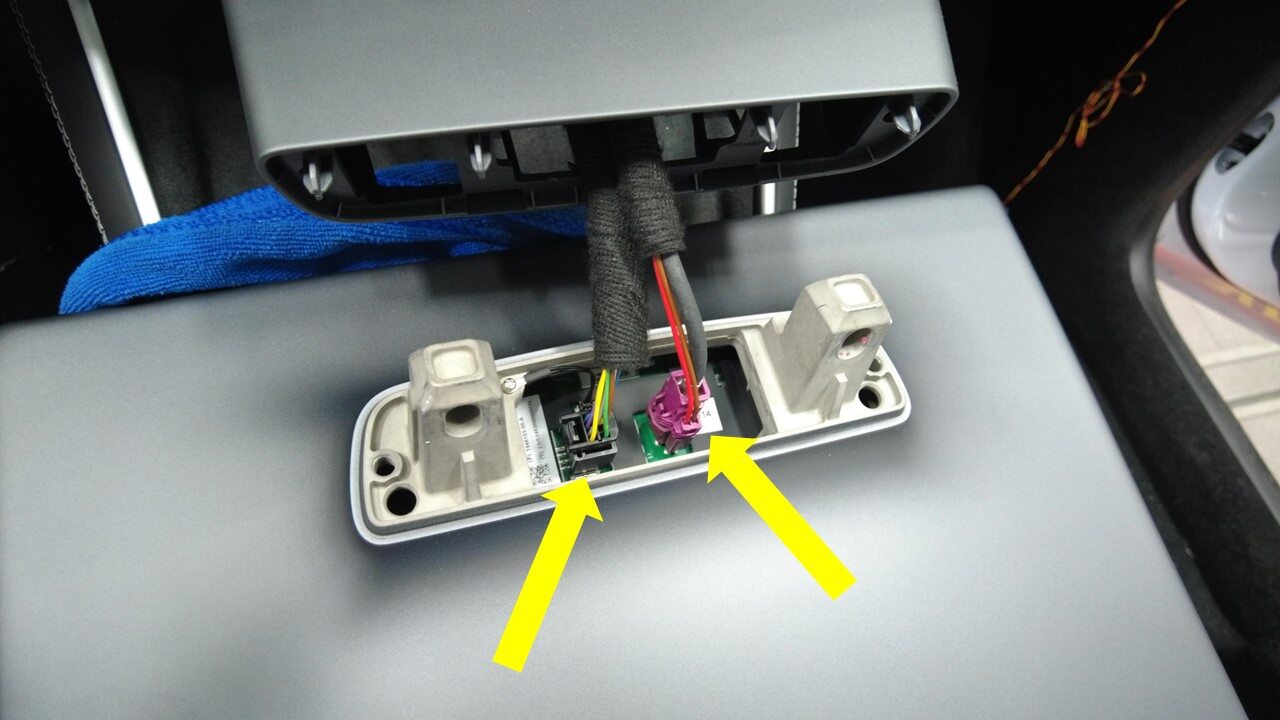

松开连接器（2 个），然后将中央显示器从车辆上拆下。
安装
-
将中央显示器放置在车辆上，然后连接线束连接器（2 个）。
-
安装将支座外壳固定到中央显示器的螺栓（2 个）。3 Nm (2.2 lbs-ft)TIp推荐使用以下工具：
- T30 梅花套筒
- 10 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

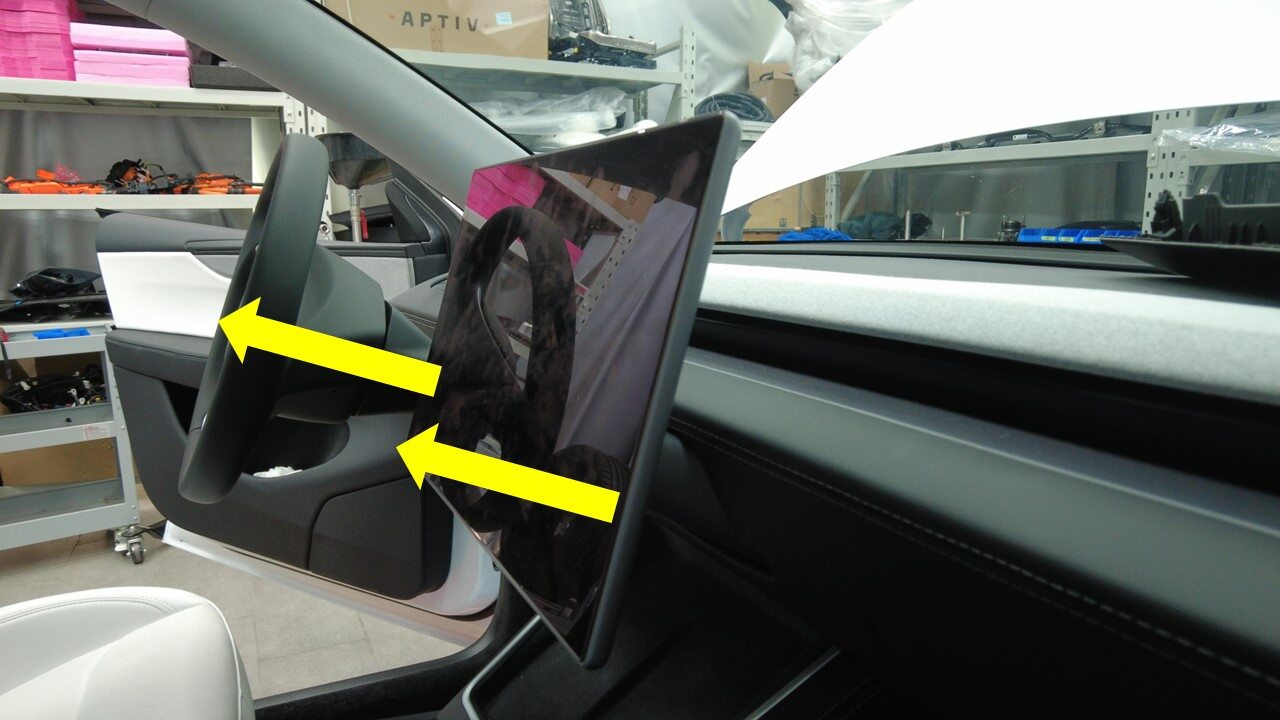

滑动中央显示器，将其安装到仪表板上。
- 取走中控台上的毛巾。
-
安装新的螺纹胶螺栓（2 个），将中央显示器固定到仪表板支架。16 Nm (11.8 lbs-ft)TIp推荐使用以下工具：
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
- 安装仪表板维修面板。请参阅前围板框架 - 显示器支座 - 维修面板（拆卸和更换）。
- 连接低压电池电源。请参阅低压电源（断开和连接）。
- 升起左前车窗，关闭左前车门。
