第二排座椅角度调节电机 - 右 - 40% ((拆卸和更换))

校正代码 1305031202 FRT 0.40 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 将右侧座椅总成从车辆上拆下。请参阅第二排座椅( 5 座)- 40% ((拆卸和更换))
  2. 将右侧座椅靠背总成从座椅滑轨上拆下。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)

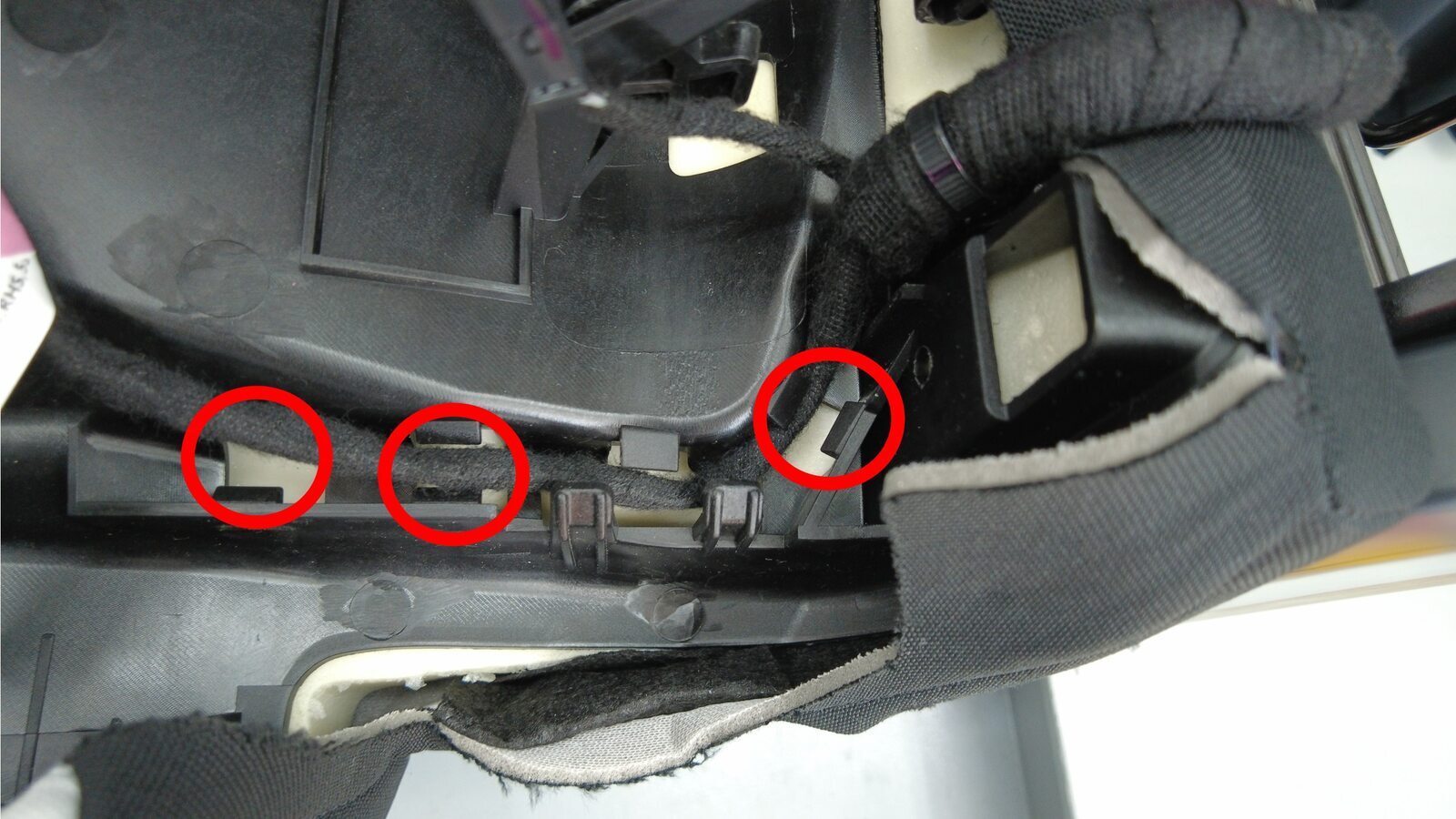

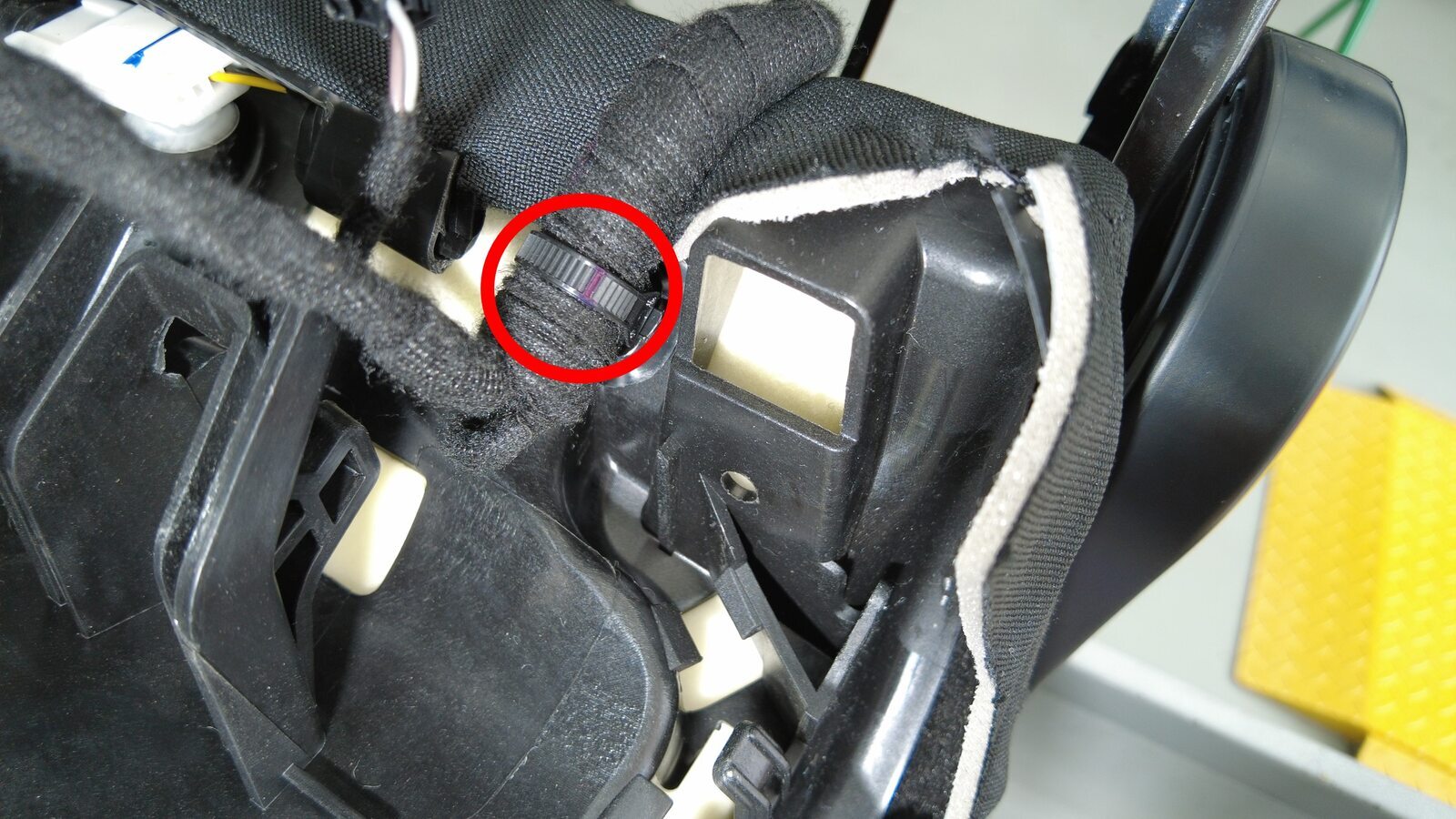

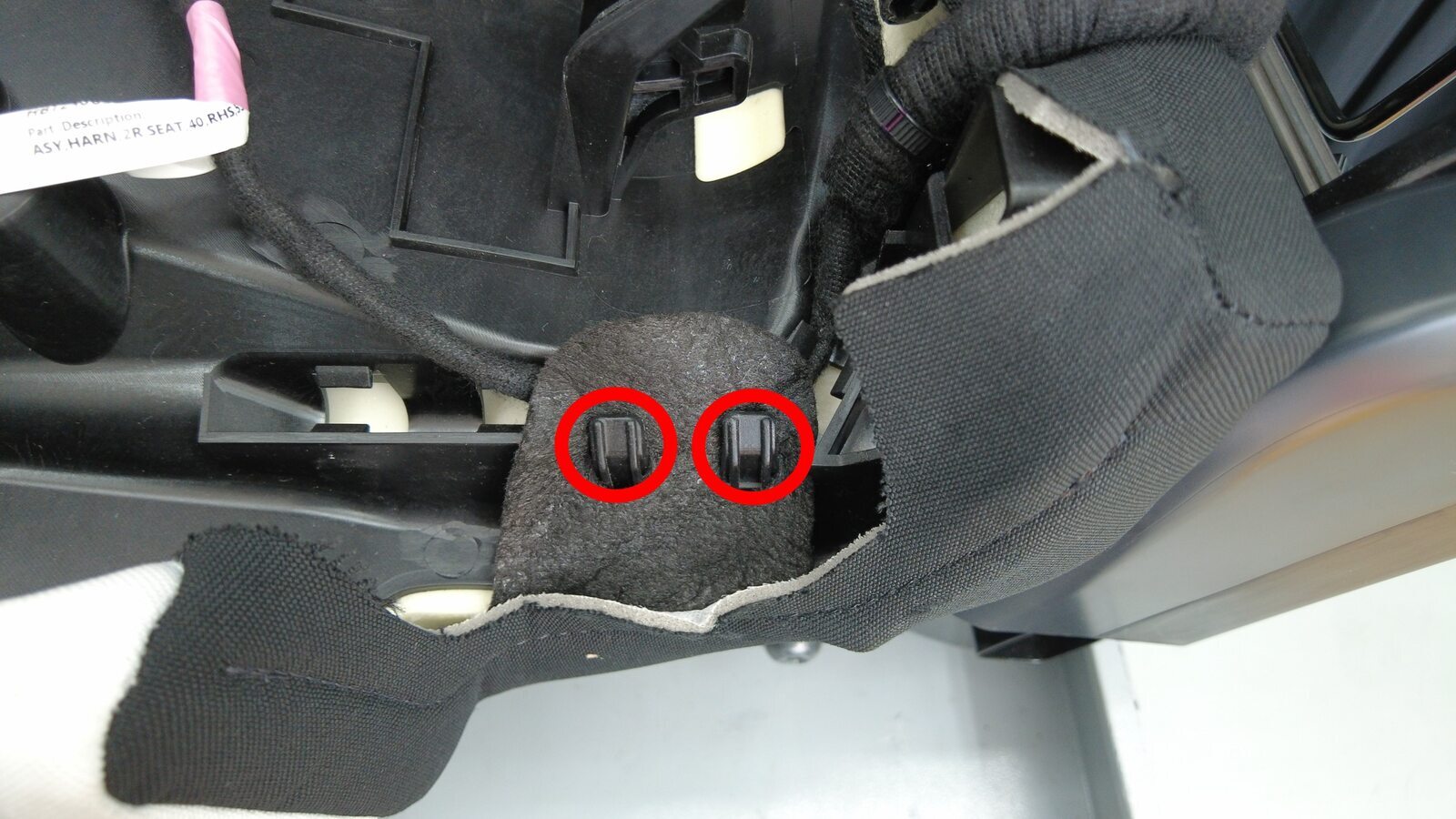

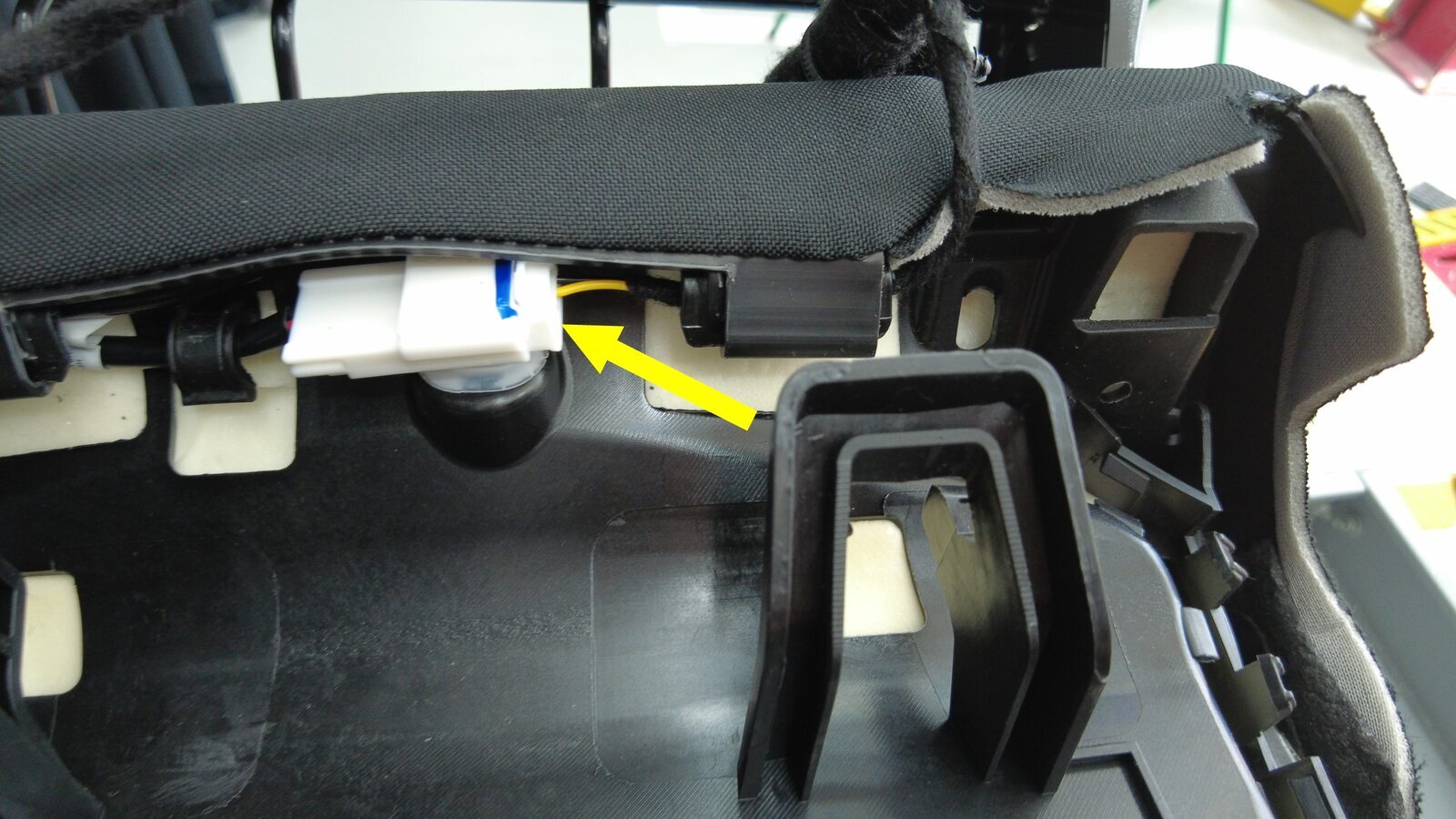

  3. 将右侧座椅线束从右侧座椅靠背外壳上拆下。

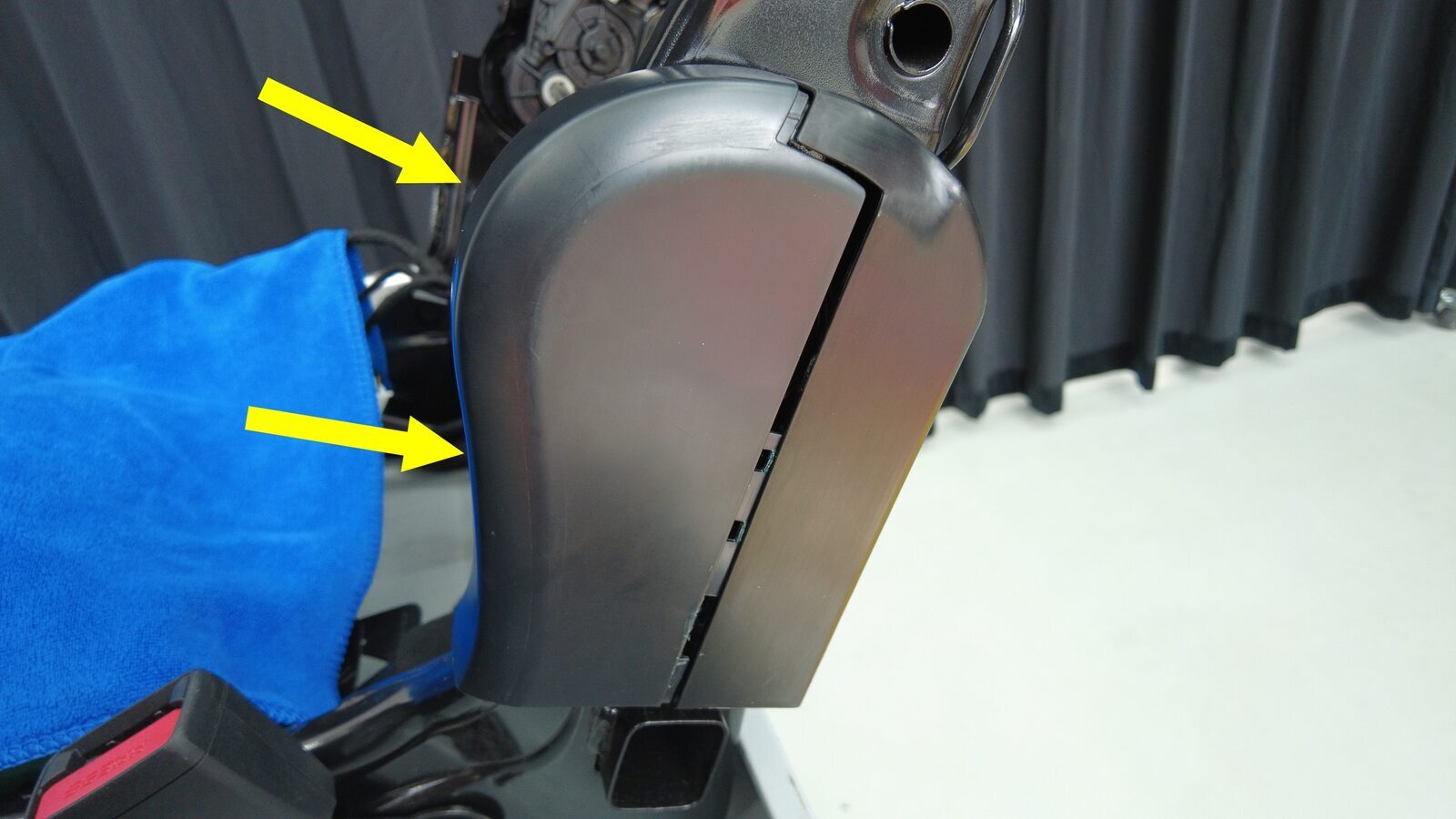

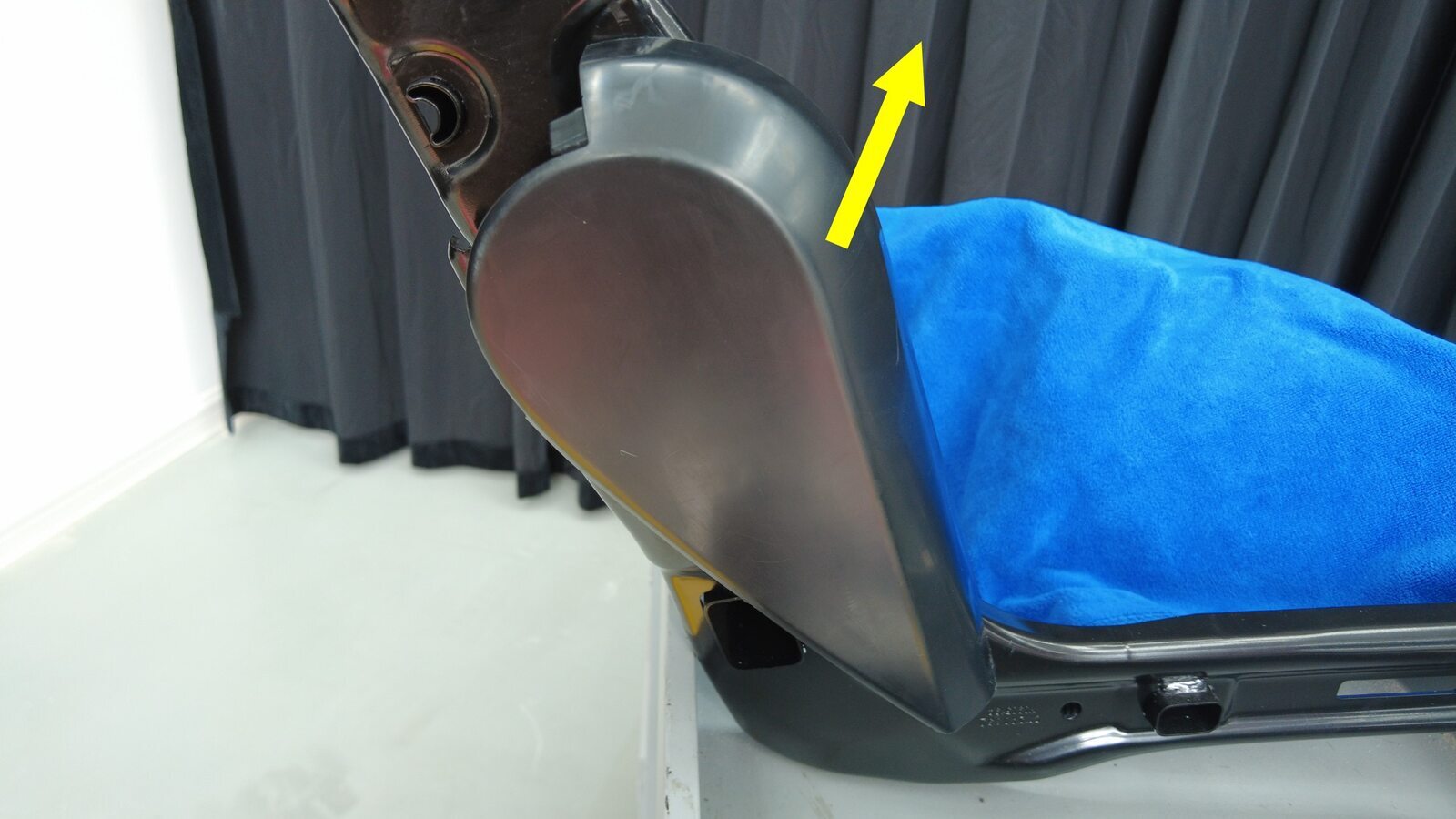

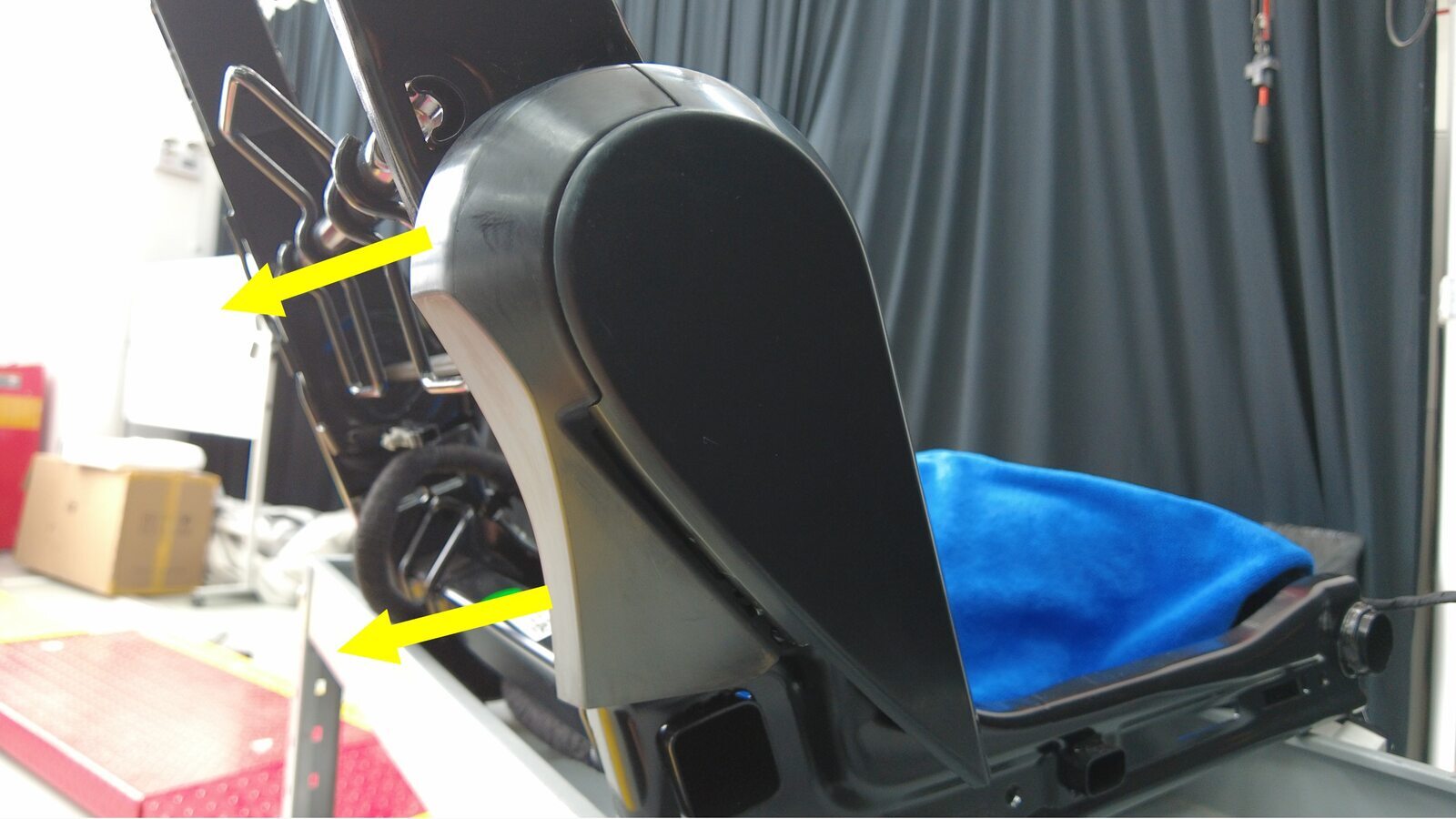

  4. 拆下右侧座椅 B 柱盖板内侧外件。
  5. 拆下右侧座椅 B 柱盖板内侧内件。

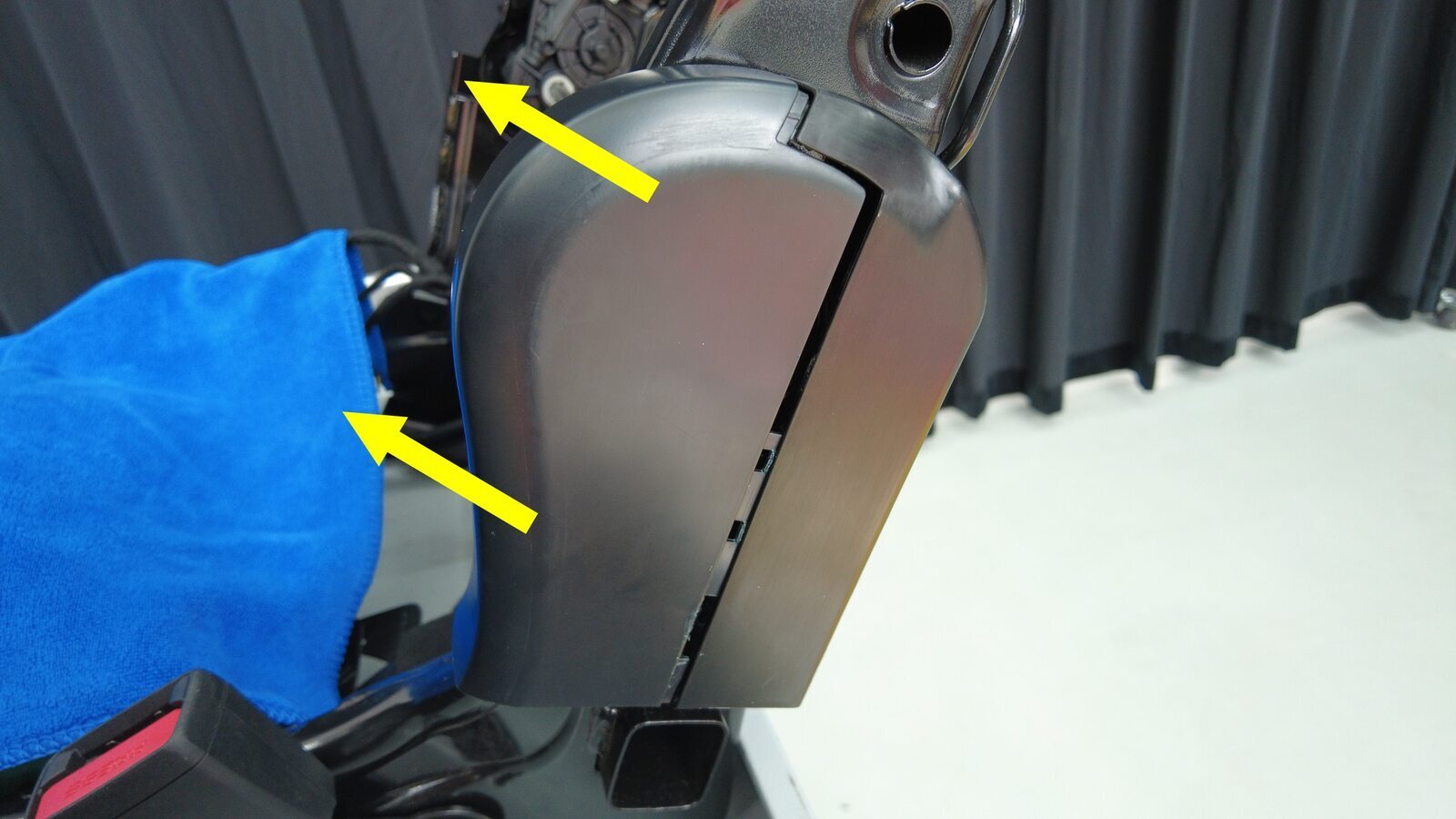

  6. 拆下右侧座椅 B 柱盖板外侧内件。
  7. 拆下右侧座椅 B 柱盖板外侧外件。

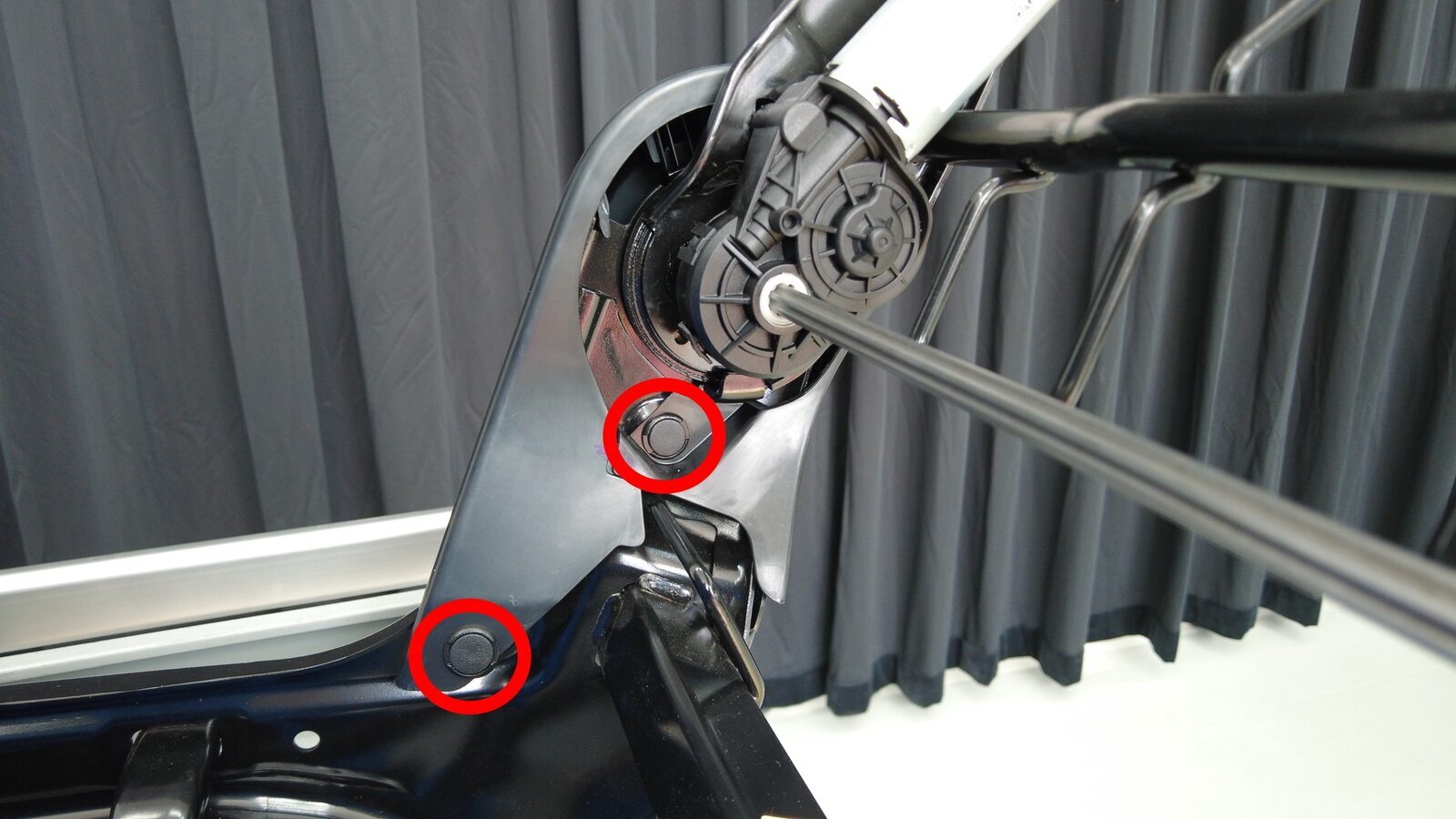

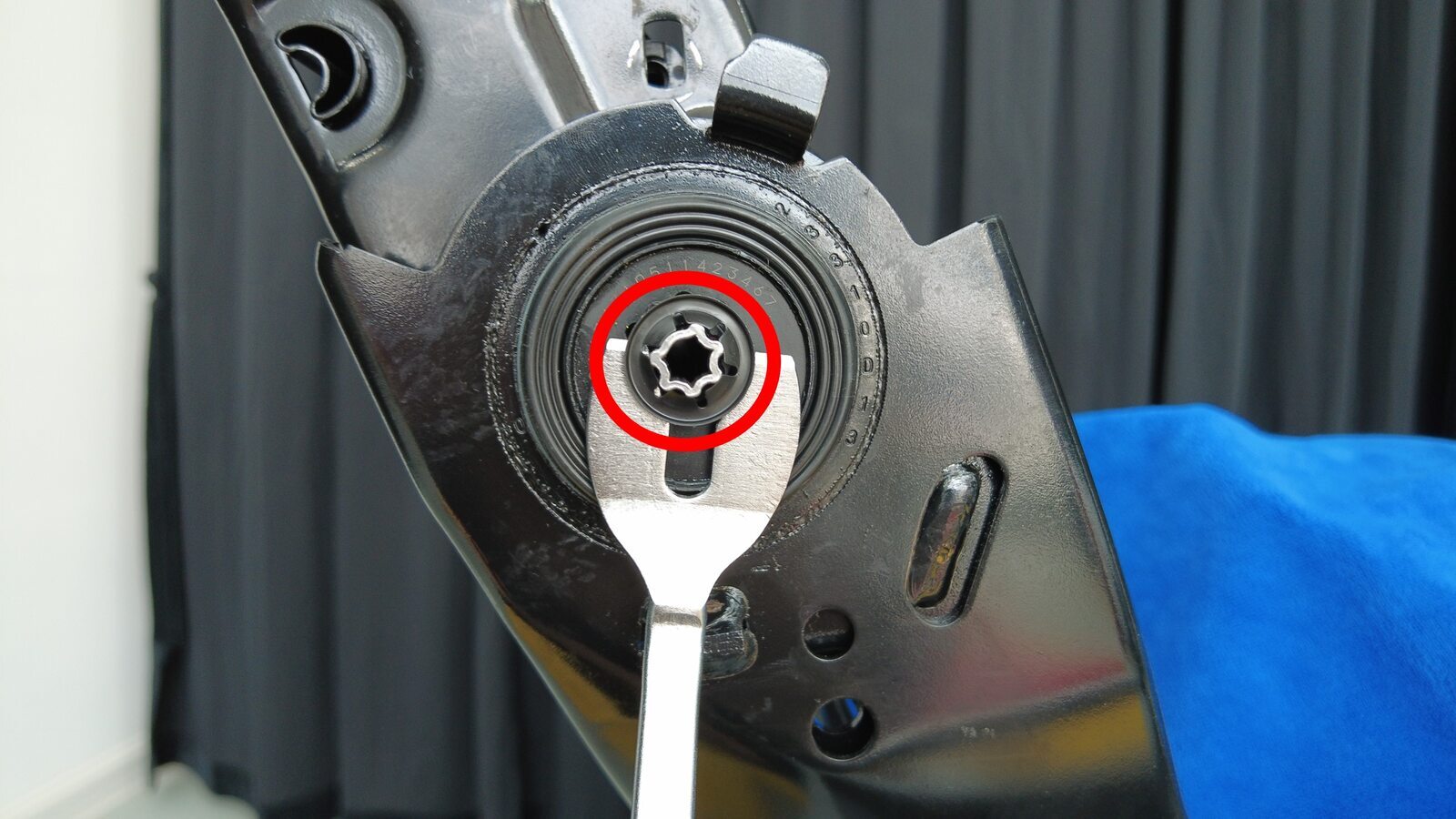

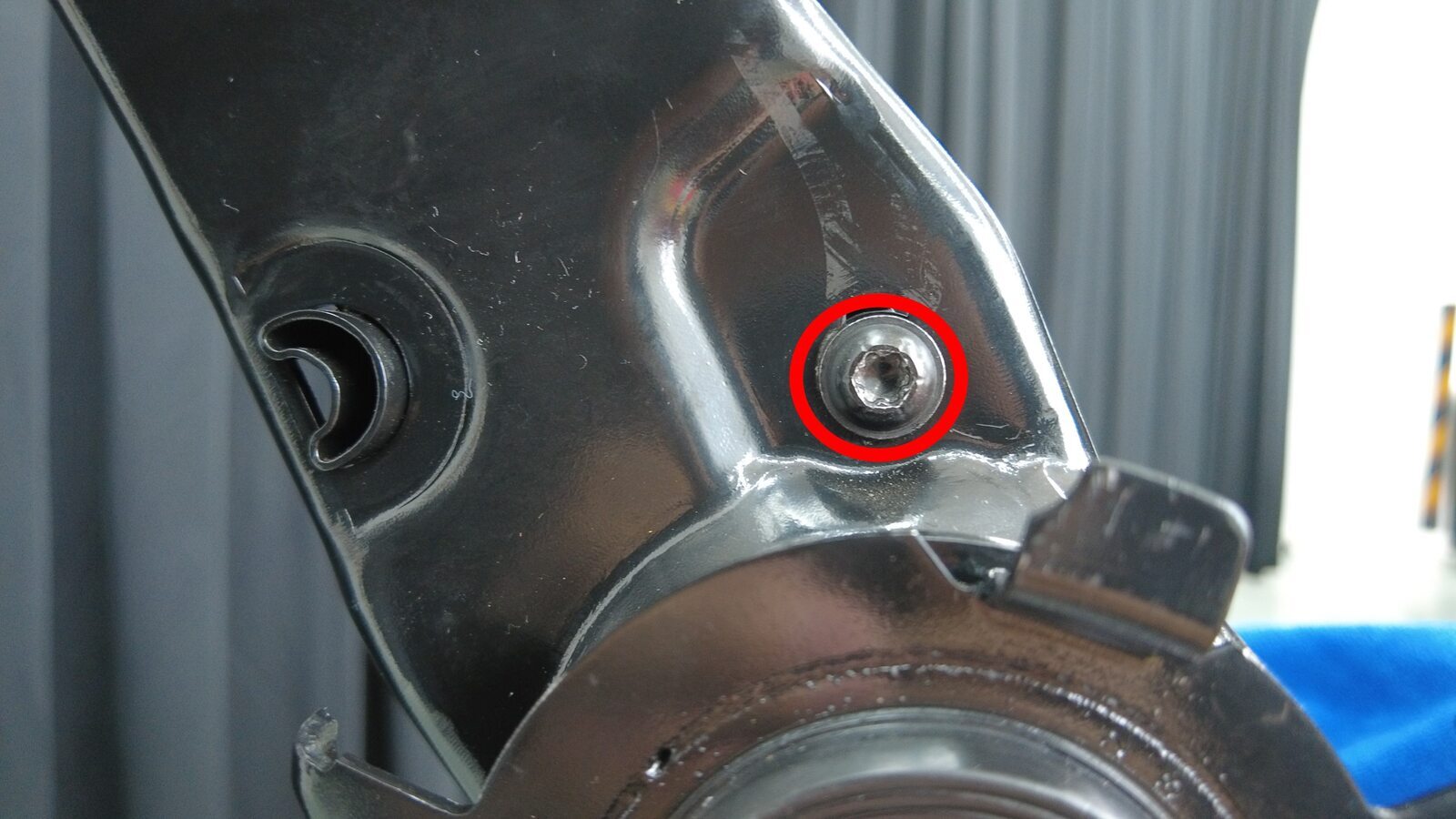

  8. 拆下将靠背倾角调节电机固定到座椅靠背框架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T30 梅花套筒
    Informational PurposesAn informational icon, calling your attention

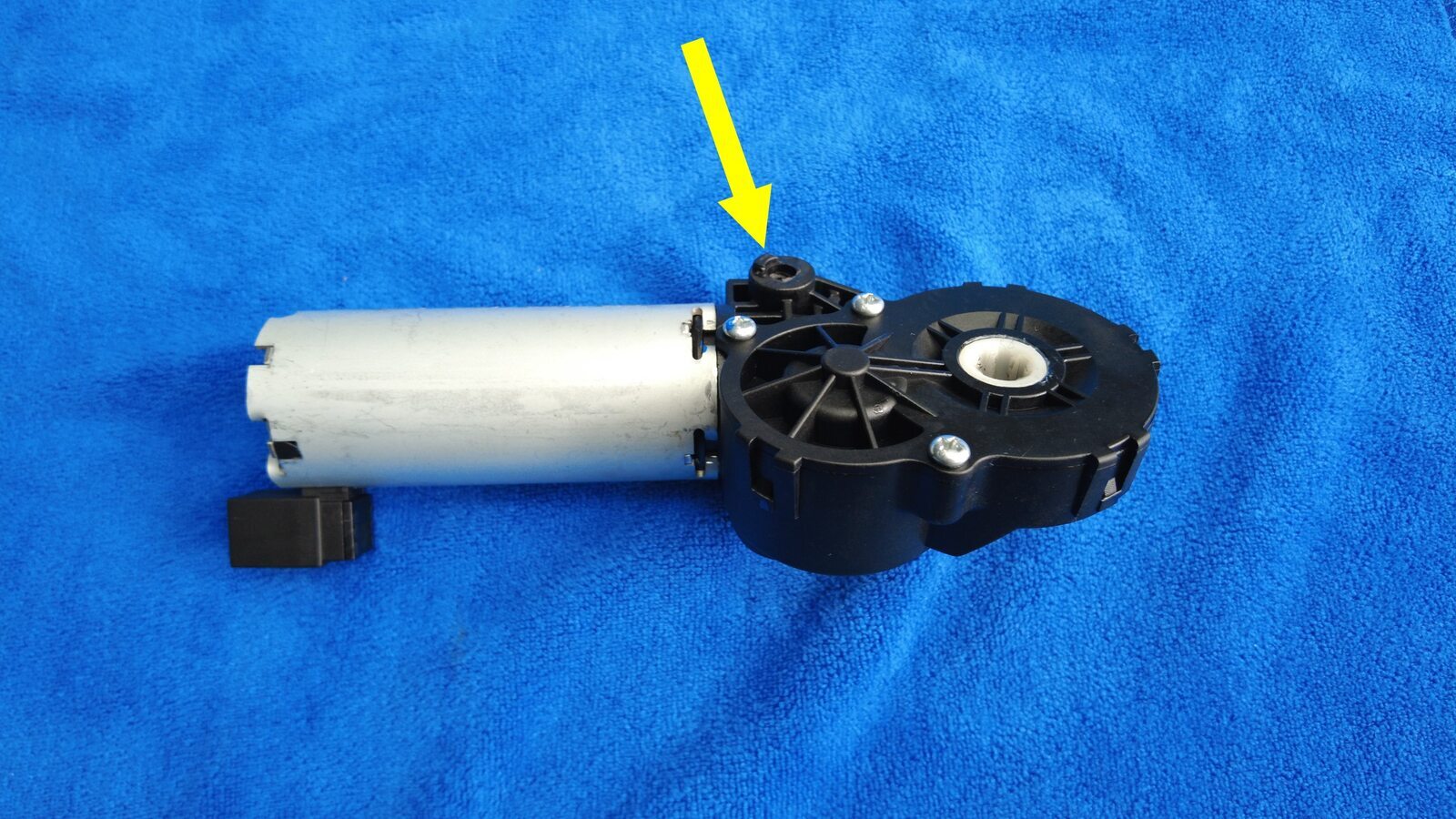

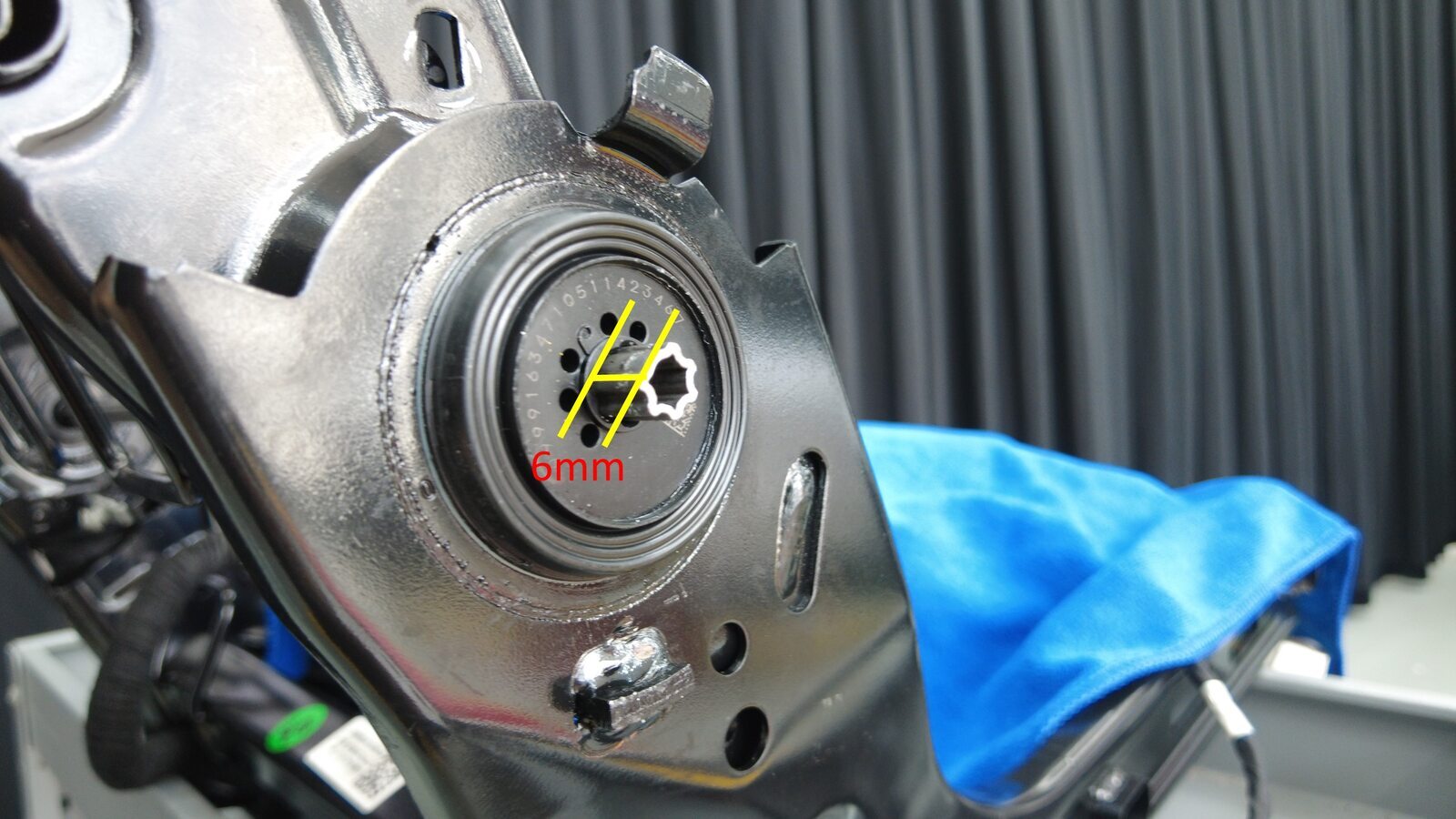

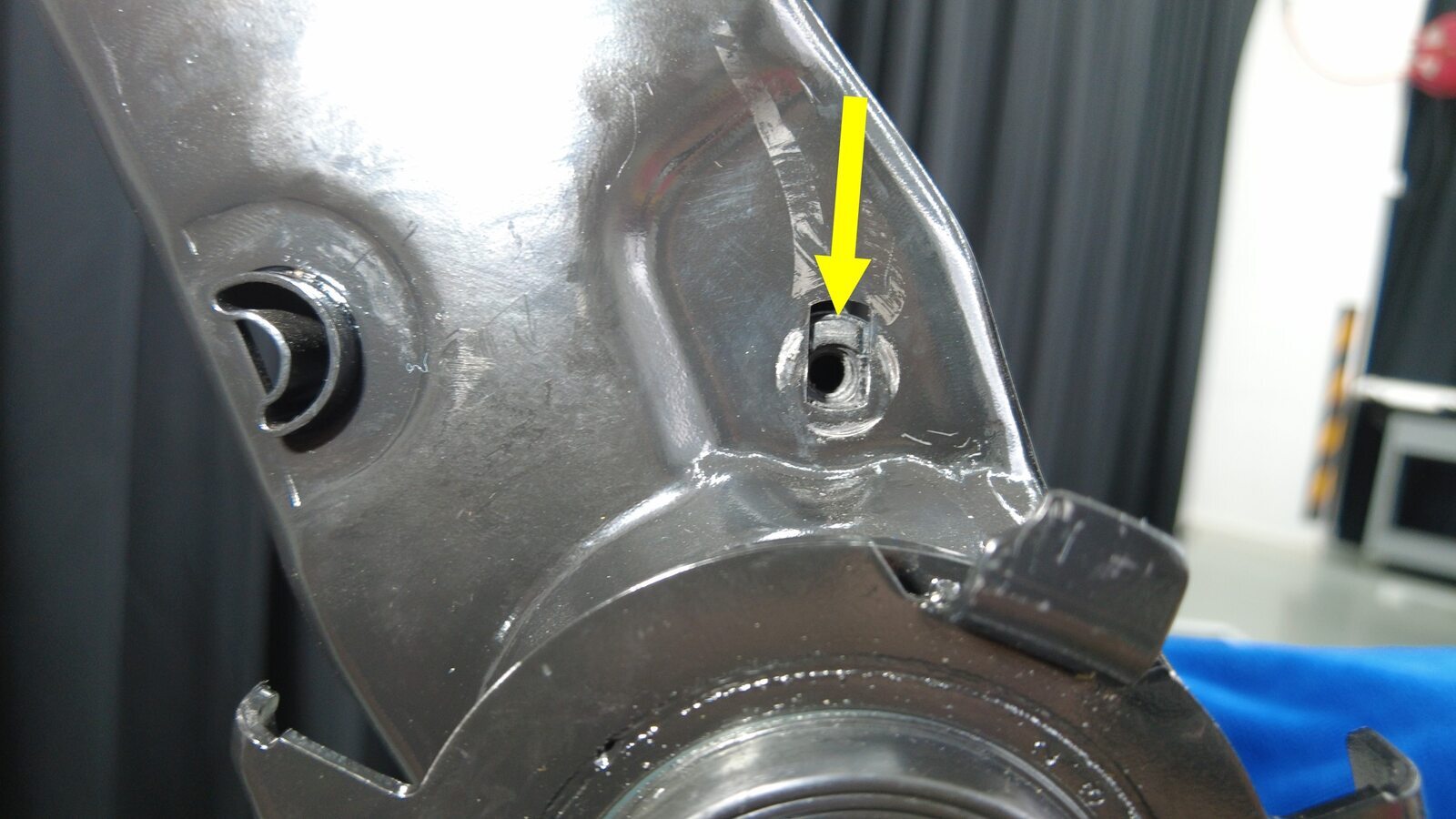

    确保电机上的定位销未损坏:固定住电机不动,同时拆下紧固件,以保护定位销免受损坏。

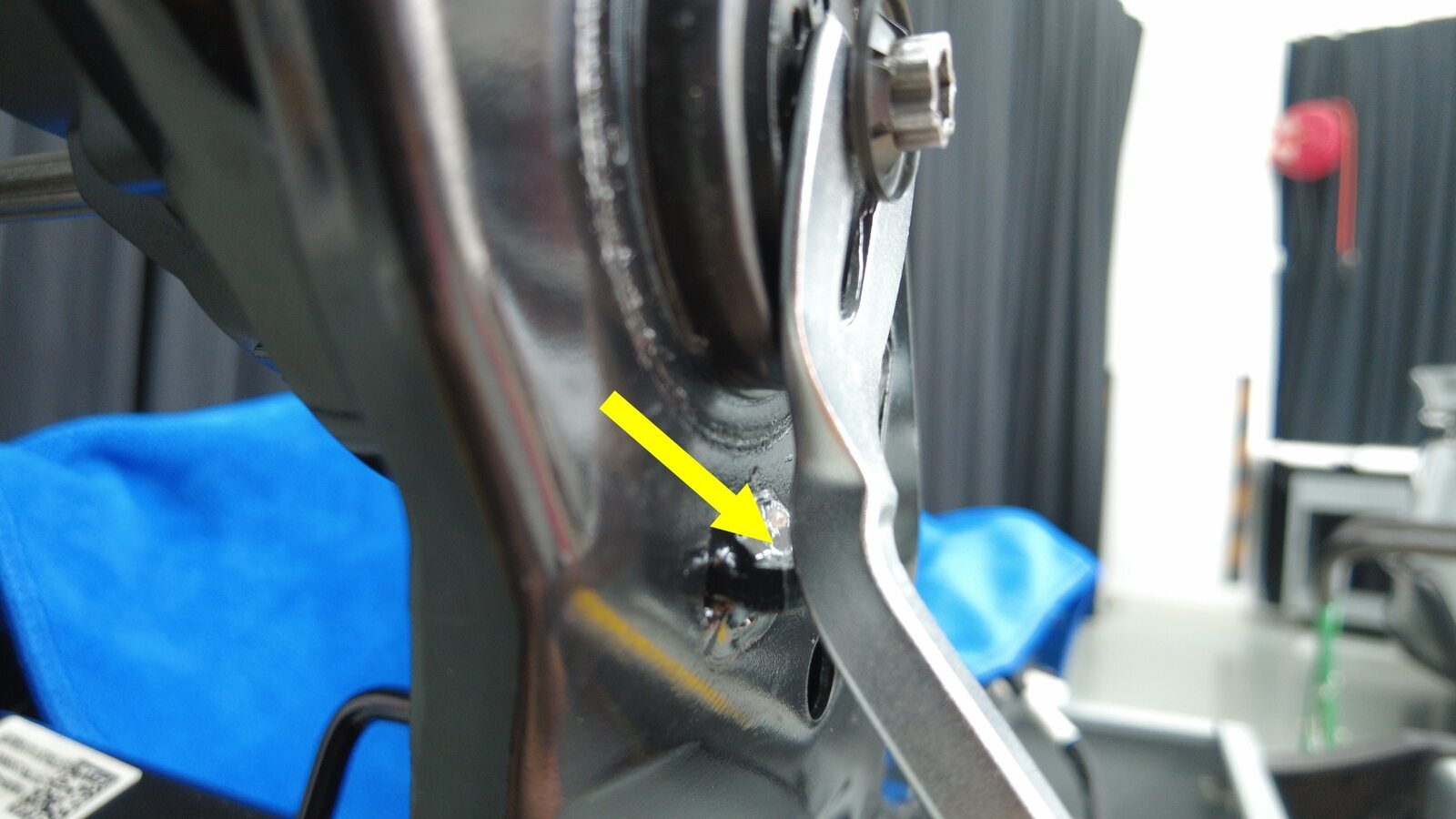

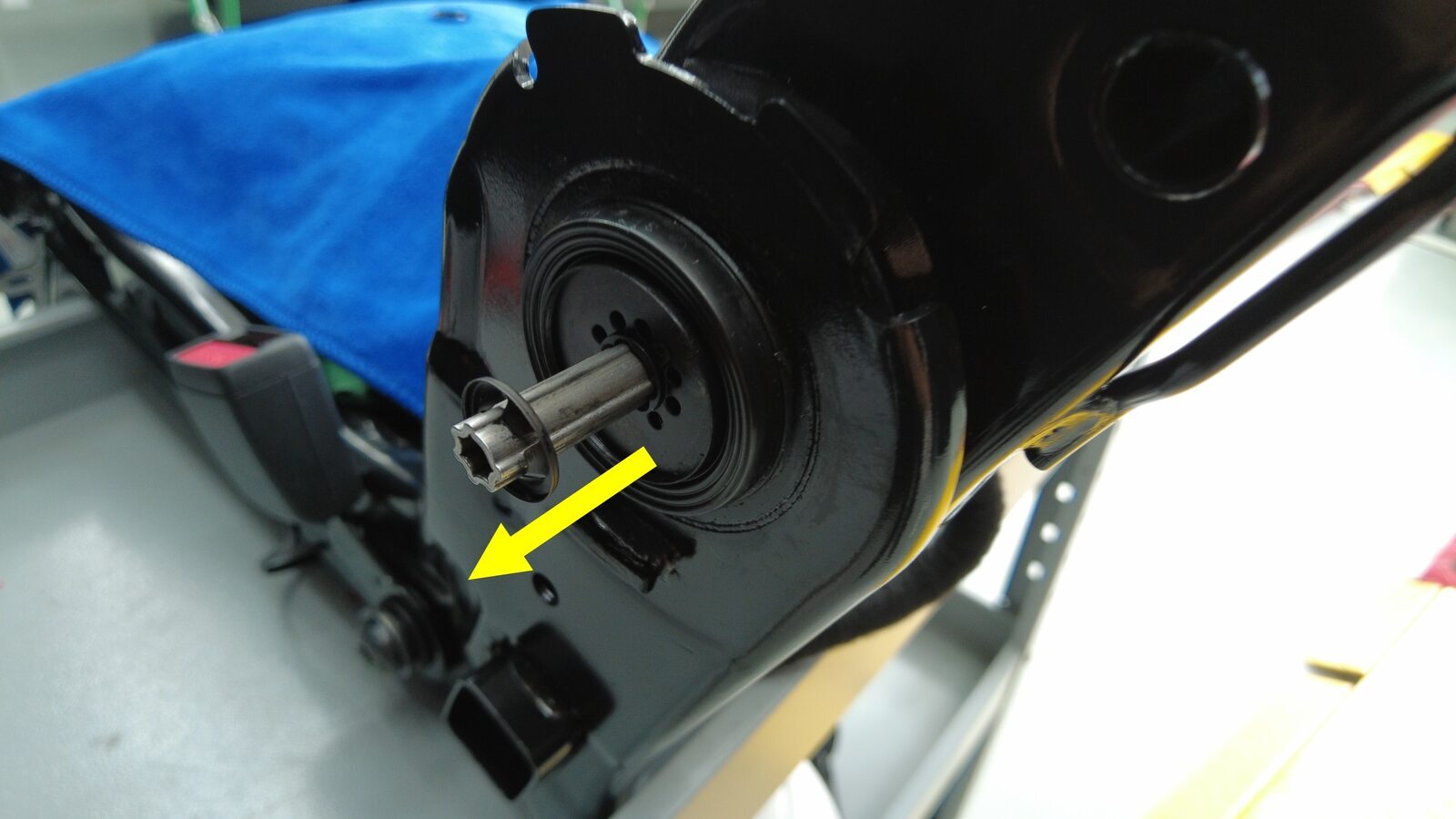

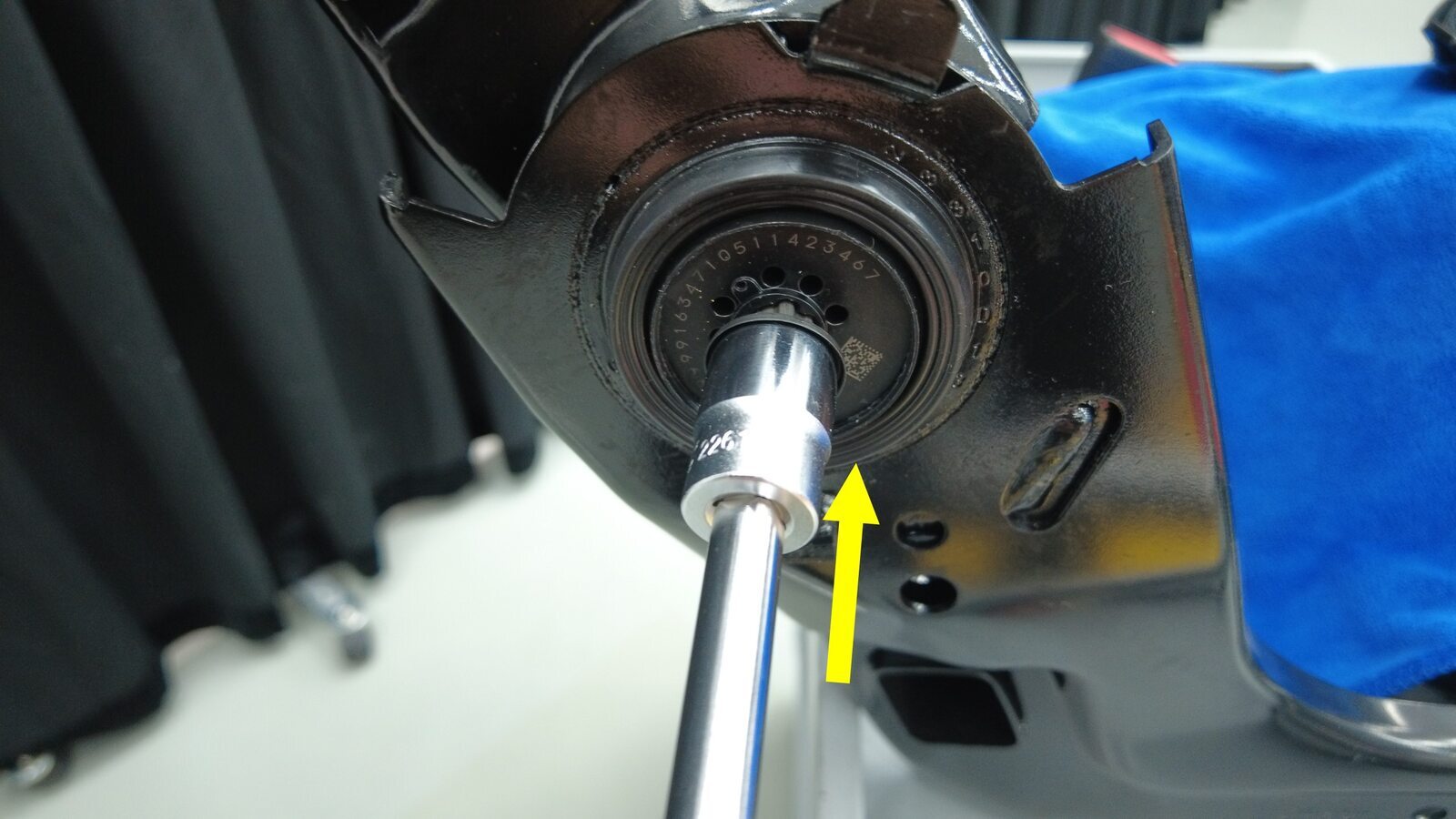

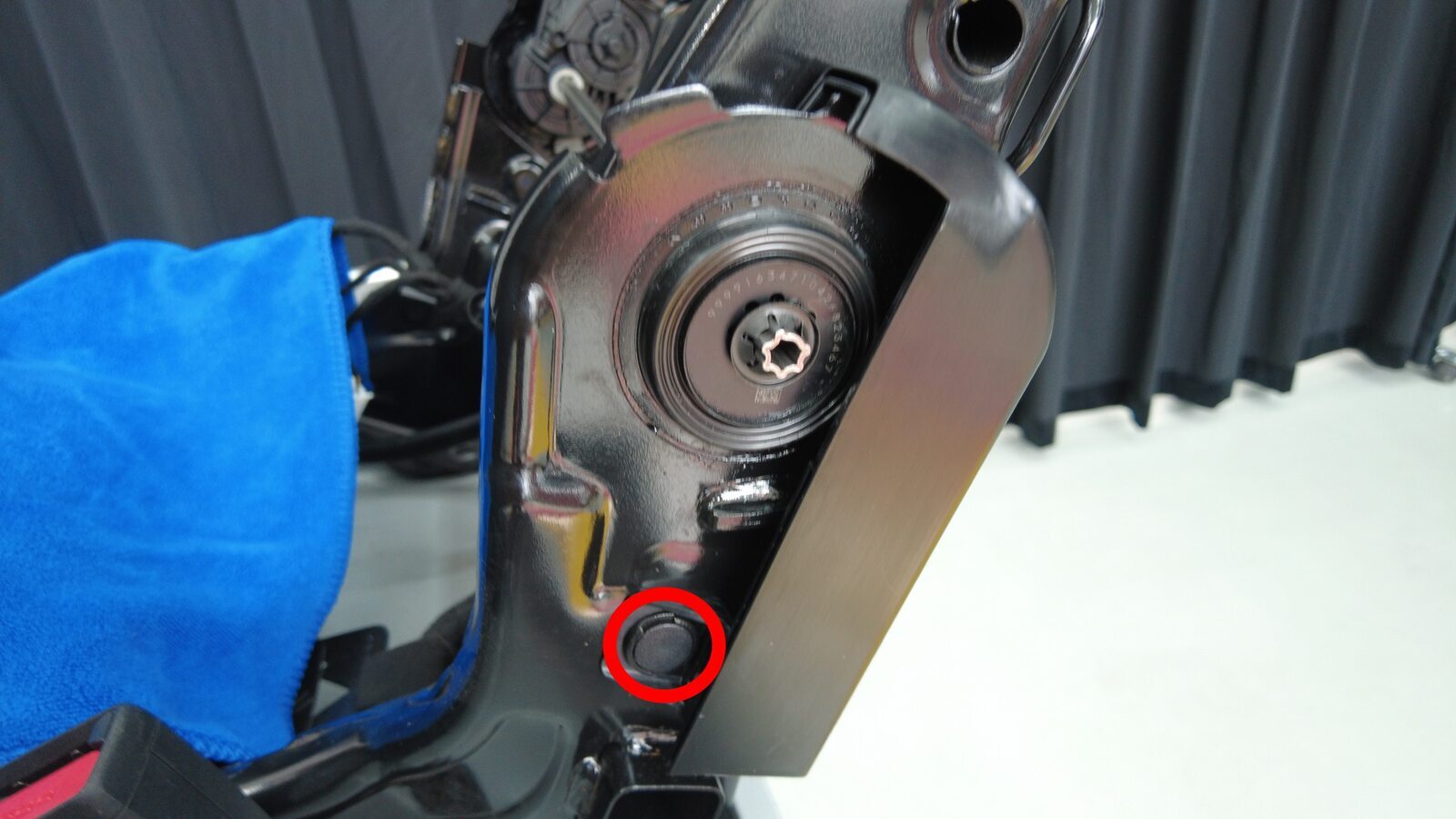

  9. 拆下并弃用将靠背倾角调节管固定到座椅靠背框架的卡扣式螺母。

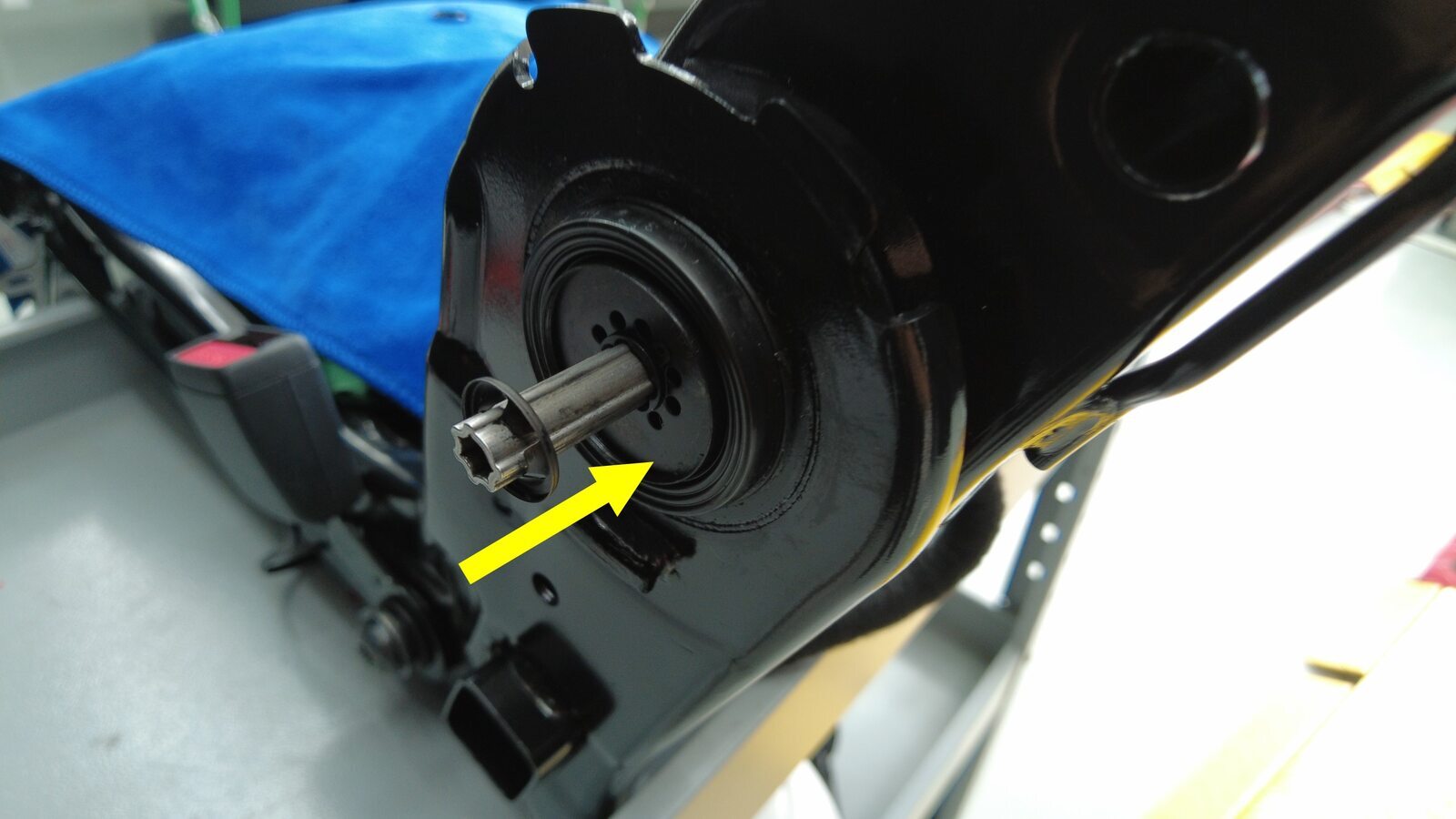

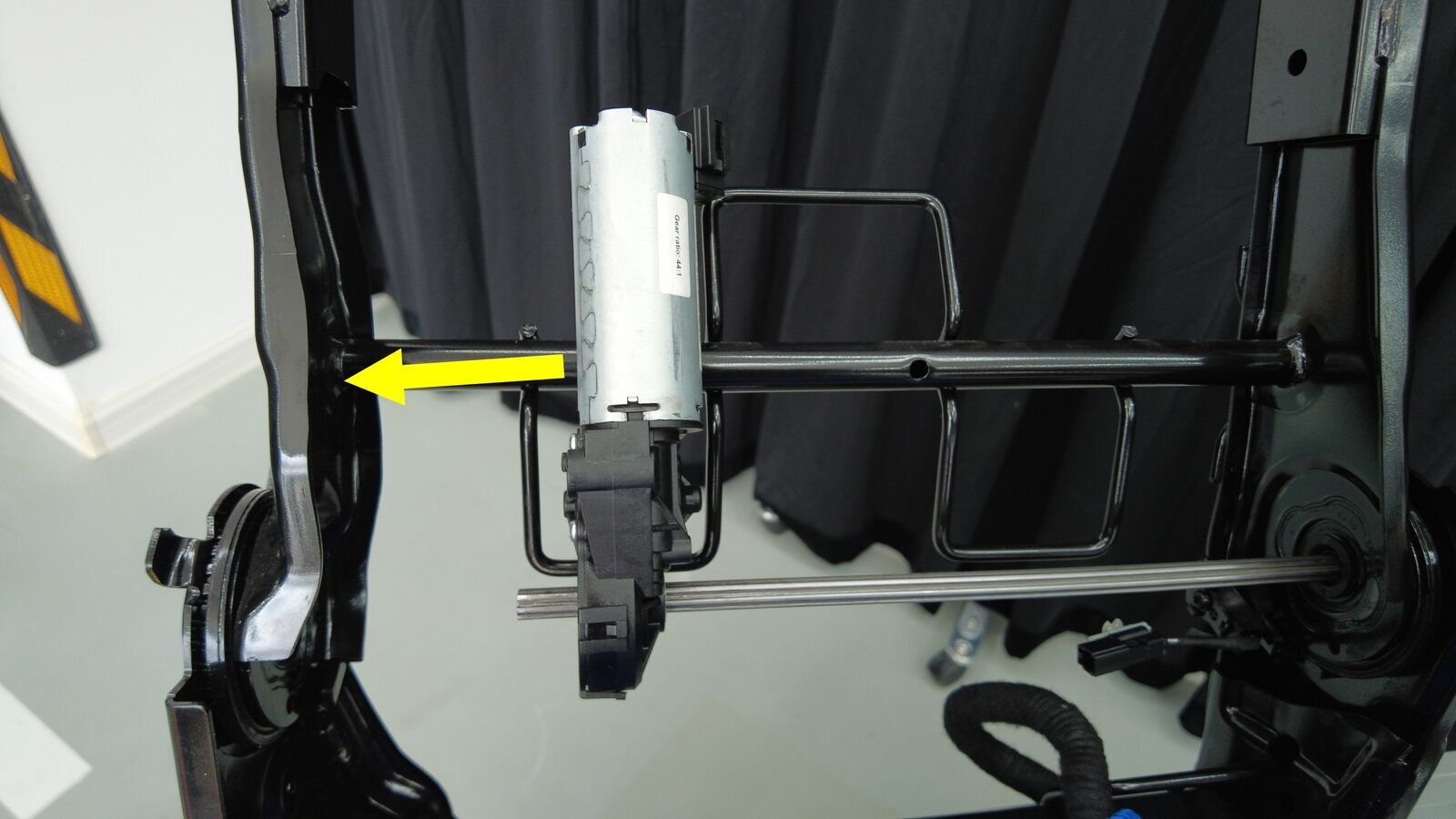

  10. 将靠背倾角调节管从座椅靠背框架上拆下。

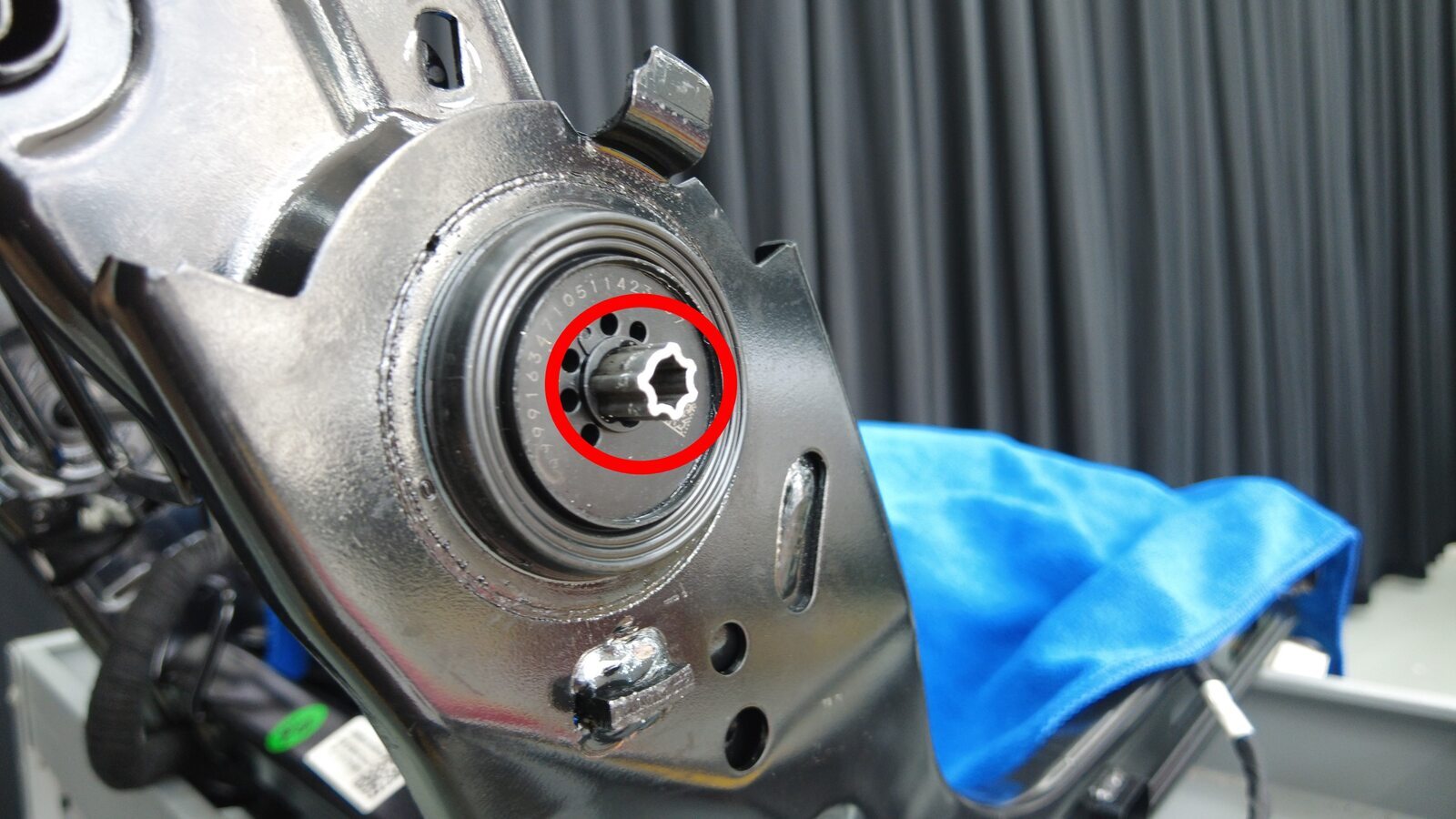

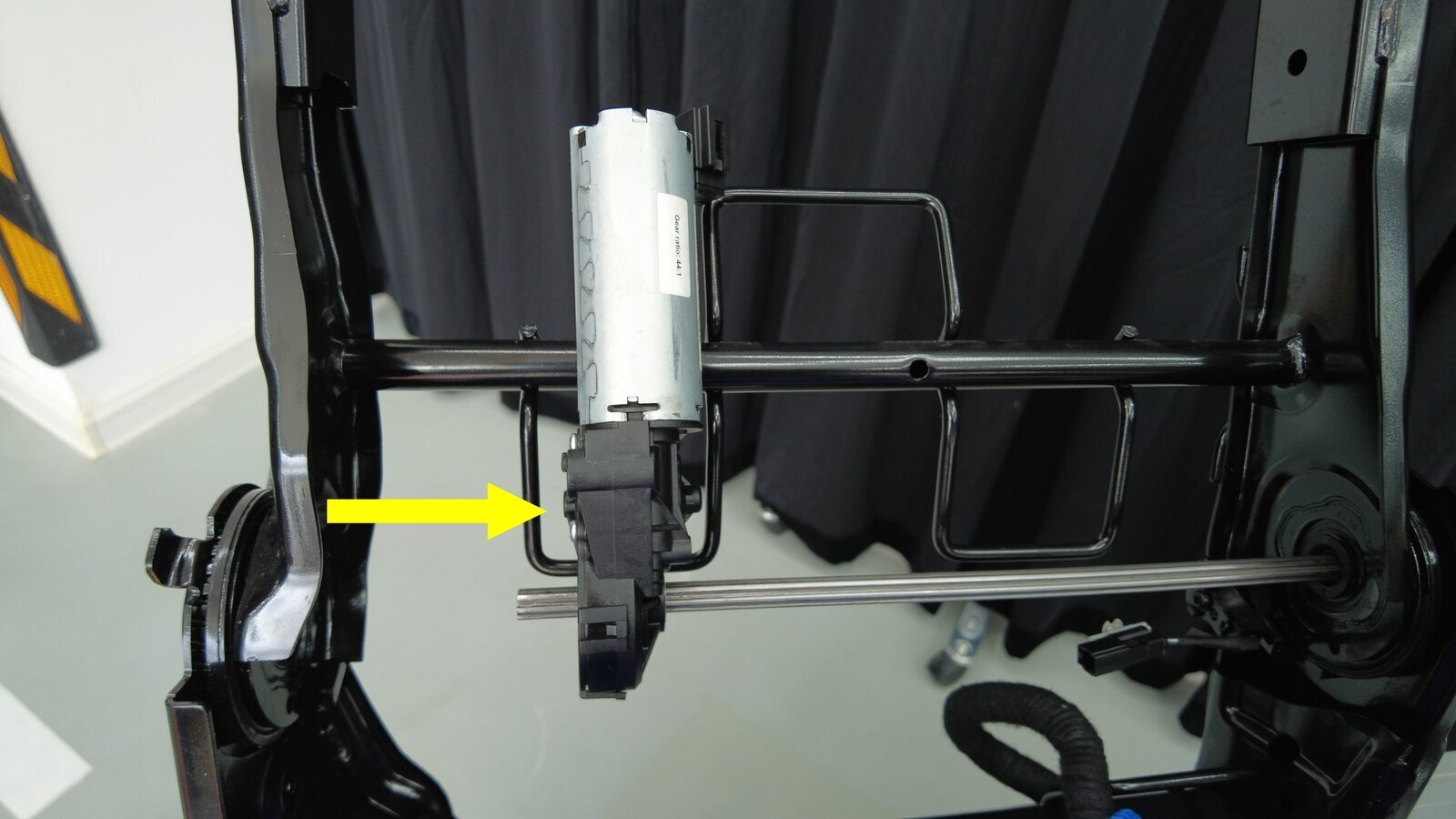

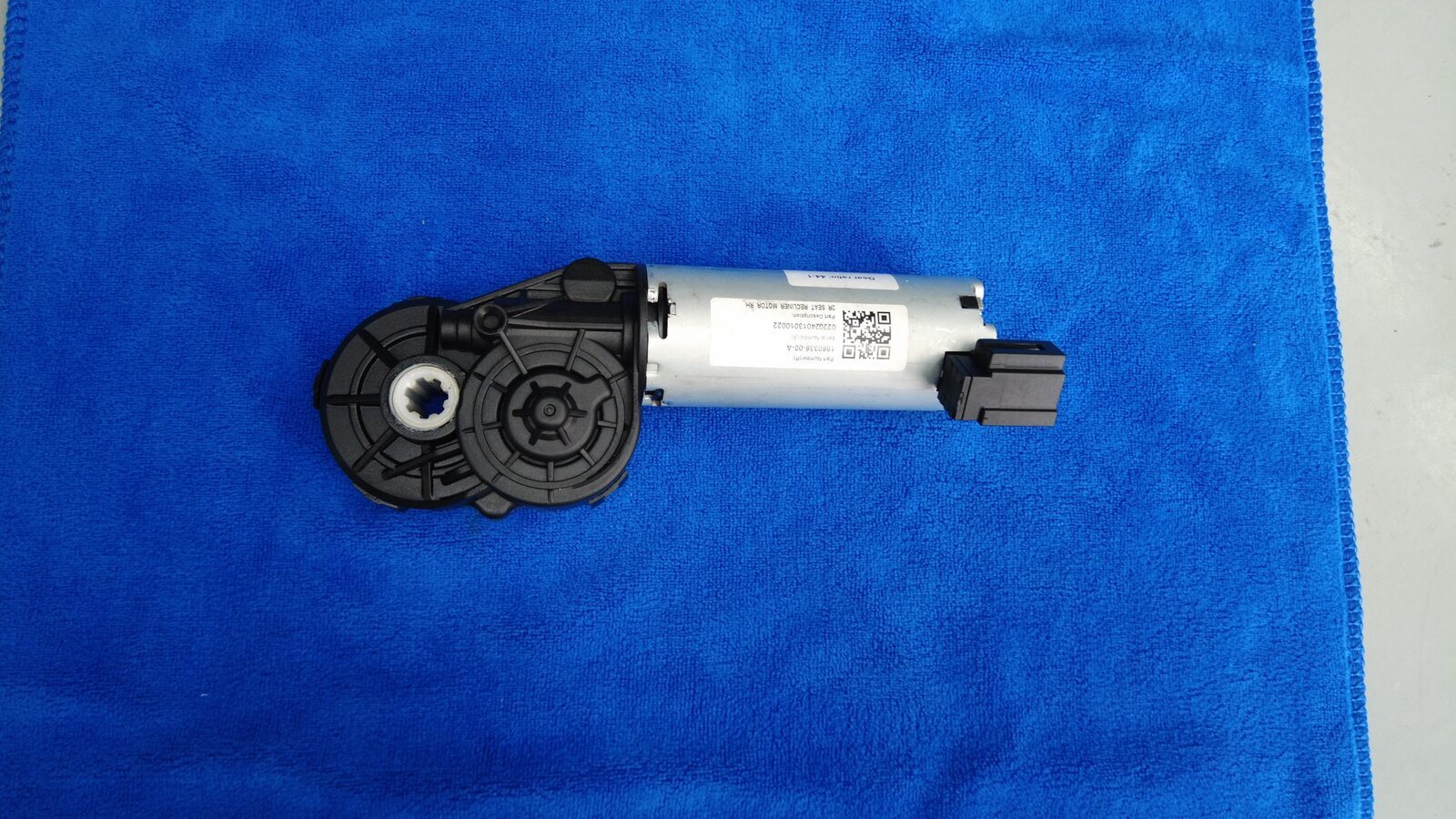

  11. 将靠背倾角调节电机从靠背倾角调节管上拆下。

安装

  1. 将靠背倾角调节电机安装到靠背倾角调节管上。
  2. 将靠背倾角调节管安装到座椅靠背框架上。
  3. 安装将靠背倾角调节电机固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T30 梅花套筒

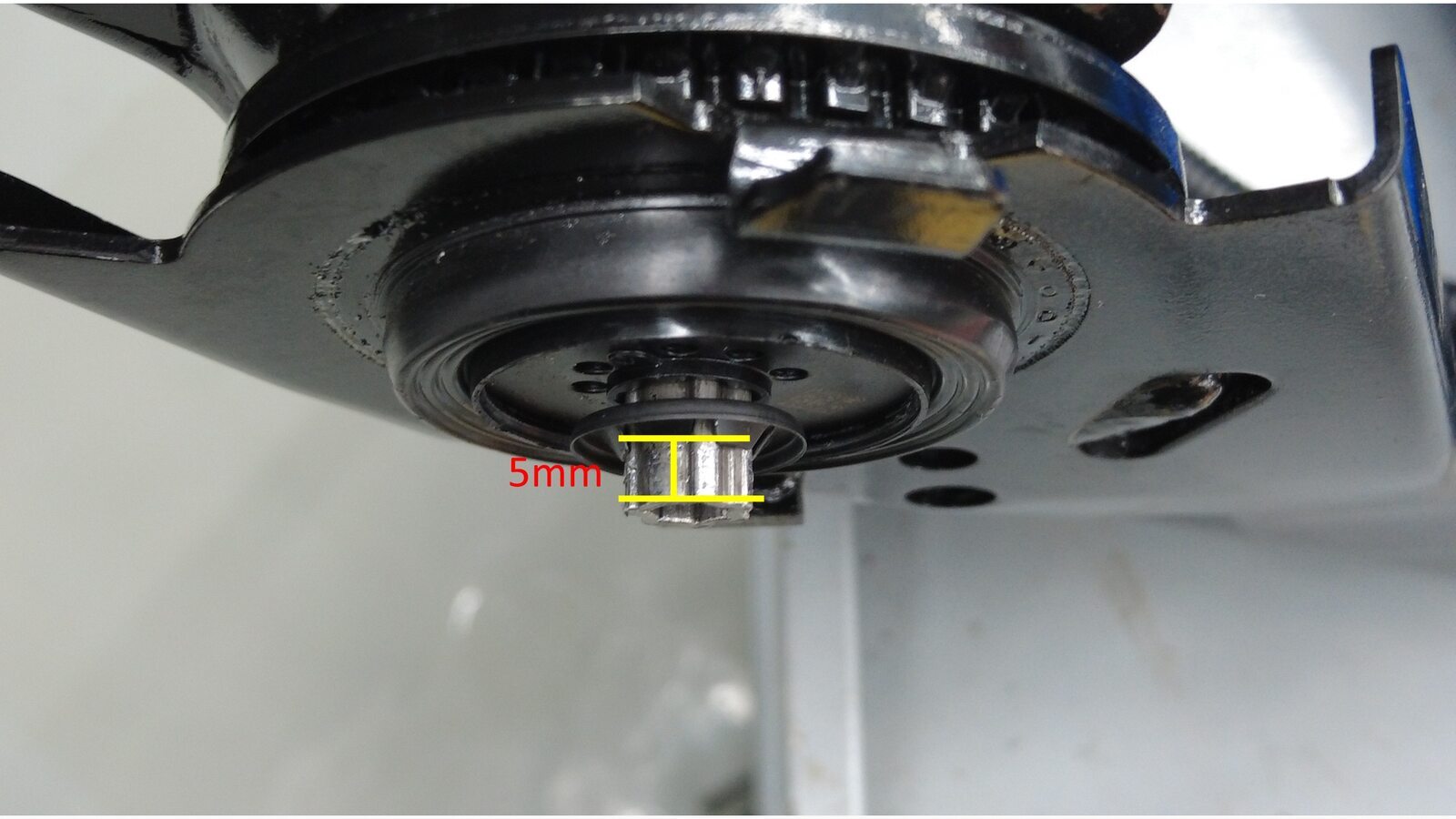

  4. 安装新的卡扣式螺母,将靠背倾角调节管固定到座椅靠背框架。
    Informational PurposesAn informational icon, calling your attention
    TIp
    卡扣式螺母零件号:1948907-00-A

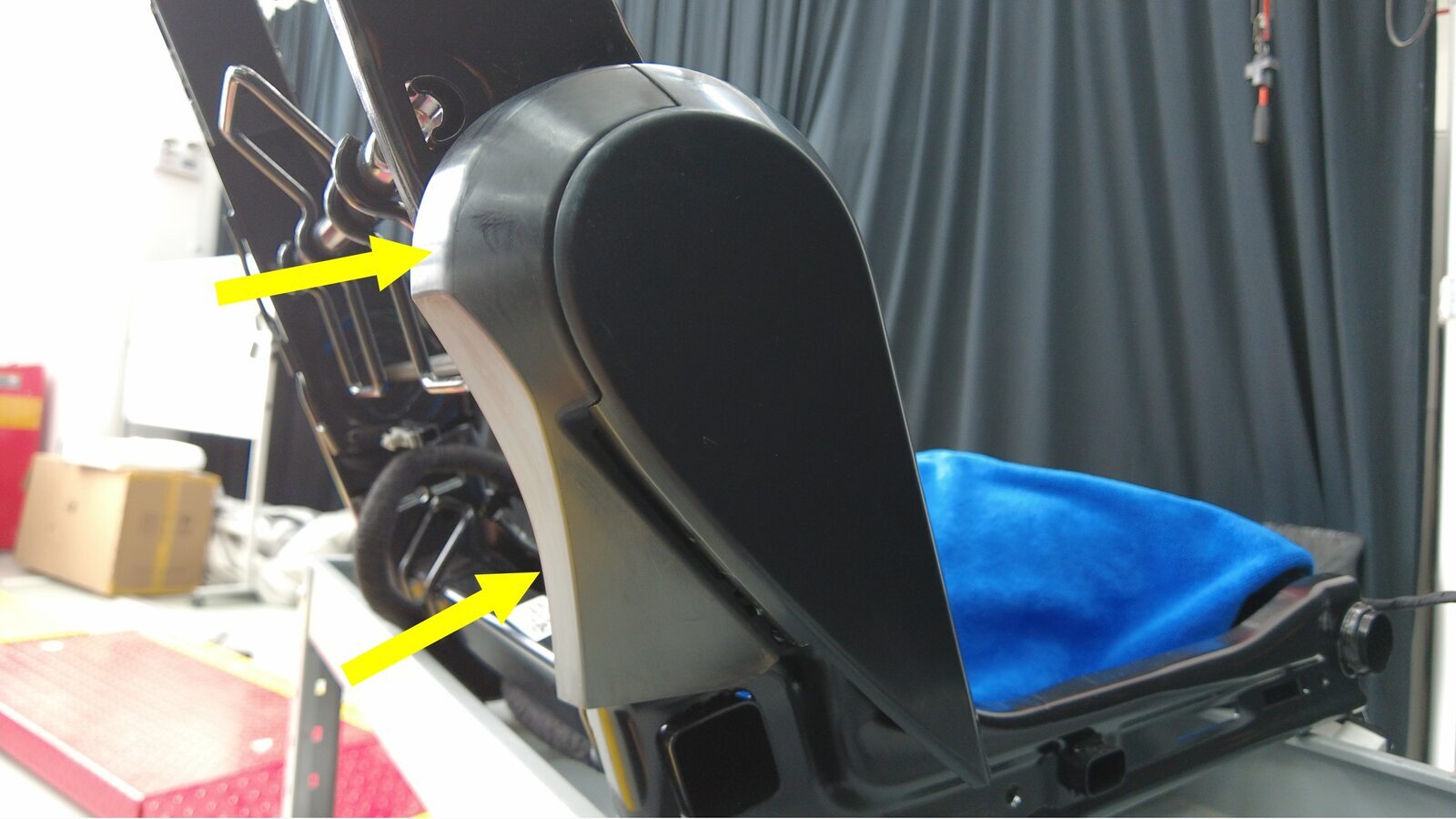

  5. 安装 40 百分比座椅 B 柱盖板外侧外件。
  6. 安装 40 百分比座椅 B 柱盖板外侧内件。
  7. 安装 40 百分比座椅 B 柱盖板内侧内件。
  8. 安装 40 百分比座椅 B 柱盖板内侧外件。
  9. 将 40 百分比座椅线束安装到右侧座椅靠背外壳上。
  10. 将右侧座椅靠背总成安装到座椅滑轨上。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  11. 将右侧座椅总成安装到车辆上。请参阅第二排座椅( 5 座)- 40% ((拆卸和更换))
  12. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  13. 在 Toolbox 中,点击Actions选项卡,然后搜索 "Recline"。
  14. 点击PROC_VCRIGHT_X_2R-SEAT-RECLINE-CALIBRATION,点击Run,然后等待例行程序完成。
  15. 断开 Toolbox,将笔记本电脑从车辆中取出。
  16. 退出“维护模式增强版”。请参阅维护模式增强版
  17. 升起所有车窗,关闭所有四个车门。
