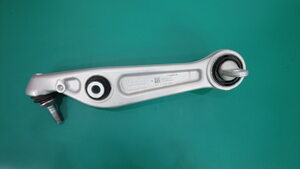

连杆 - 横向 - 下方 - 前 - LH(拆卸和更换)

校正代码 3101030302 FRT 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格连杆 - 横向 - 下方 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前下方横向连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 22 毫米套筒
  • 棘轮/扭矩扳手
更换 1109263-00-B
将左前下方横向连杆固定到前副车架的螺栓(2 个)
135 Nm (99.6 lbs-ft)
  • 无绳棘轮/冲击钻
  • 21 毫米深套筒
  • 棘轮/扭矩扳手
更换 仅允许安装零件号为 PN 1109912-00-B(中国 1109912-99-B)或更高版本的螺栓,这些螺栓螺纹上涂抹了螺纹胶。
将左侧支柱固定到左前下方横向连杆的螺栓和螺母
106 Nm (78.2 lbs-ft)
  • 无绳棘轮/冲击钻
  • 21 毫米深套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  3. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

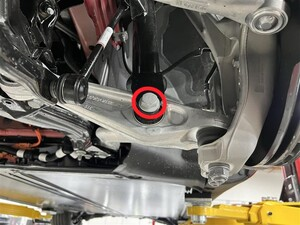

  4. 拆下并弃用将左前下方横向连杆固定到转向节的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 22 毫米套筒
    • 棘轮/扭矩扳手

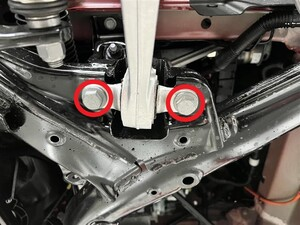

  5. 拆下并弃用将左前下方横向连杆固定到前副车架的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米深套筒
    • 棘轮/扭矩扳手

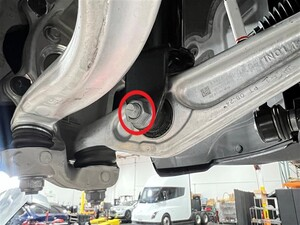

  6. 拆下将左侧支柱固定到左前下方横向连杆的螺栓和螺母,然后将左前下方横向连杆从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米深套筒
    • 棘轮/扭矩扳手

安装

  1. 将左前下方横向连杆放置到车辆上,然后手动拧紧将左侧支柱固定到到左前下方横向连杆的螺栓和螺母。
  2. 手动拧紧新的螺栓(2 个),将左前下方横向连杆固定到前副车架。
    Informational PurposesAn informational icon, calling your attention
    使用冲压工具对齐紧固件。
  3. 安装一个新螺母,将左前下方横向连杆固定到转向节。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 22 毫米套筒
    • 棘轮/扭矩扳手
  4. 紧固将左前下方横向连杆固定到前副车架的螺栓(2 个)。
    135 Nm (99.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米深套筒
    • 棘轮/扭矩扳手
  5. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  6. 拆下将左前制动盘固定到左前轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  7. 将轮毂轴承千斤顶适配器安装到左前轮毂轴承上,然后手动拧紧带耳螺母(5 个)。
  8. 放置并升起托臂支架,以模拟位于行驶高度的悬架。
  9. 测量翼子板底部与前轴中心的距离,确保前悬架已设置到行驶高度。测得距离应为 420 毫米。
  10. 紧固将左侧支柱固定到左前下方横向连杆的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
    106 Nm (78.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米深套筒
    • 棘轮/扭矩扳手
  11. 移走左前悬架下方的托臂支架。
  12. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母(5 个),然后将轮毂轴承千斤顶适配器从车辆上拆下。
  13. 安装将左前制动盘固定到左前轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  14. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  15. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
